Re: Делаем Fulltone OCD
« Ответ #60 : Марта 29, 2021, 03:51:24 »
Ну или вот)

Оффлайн lonestar special

  • Эксперт
  • *****
  • Сообщений: 1033
  • Репутация: +122/-5
  • Великий Новгород
Re: Делаем Fulltone OCD
« Ответ #61 : Января 28, 2022, 20:36:15 »
Уважаемые форумчане!!! SOS!!! А может и нет, подскажите на моем fulltone v2, какая то хрень.
От 9в не работает, а от 18-ти работает, но!! Перегруз включается/выключается, а светодиод не гаснет.
Может кто сталкивался с таким?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7973
  • Репутация: +2339/-17
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #62 : Января 28, 2022, 22:39:22 »
Надо посмотреть силовую часть - защитный диод D1 и резистор R20, не подгорели ли они.
Какое после них получается напряжение?

Вообще, для начала выложите свою схему, она может иметь какие-то свои отличия...
« Последнее редактирование: Января 28, 2022, 22:44:55 от Geezer »

Оффлайн lonestar special

  • Эксперт
  • *****
  • Сообщений: 1033
  • Репутация: +122/-5
  • Великий Новгород
Re: Делаем Fulltone OCD
« Ответ #63 : Января 29, 2022, 00:05:30 »
Цитата: Geezer от Января 28, 2022, 22:39:22
Надо посмотреть силовую часть - защитный диод D1 и резистор R20, не подгорели ли они.
Какое после них получается напряжение?

Вообще, для начала выложите свою схему, она может иметь какие-то свои отличия...
У меня оригинальный, пиндосский. Может кто то знает, в чем дело........, может можно сие починить.....

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #64 : Апреля 29, 2023, 17:21:26 »
Добрый день, подскажите как вы в итоге поставили транзисторы на печатке? Я поставил не как на печатке, но мне кажется так правильно, но не работает. Проверил всё кроме транзисторов и микросхемы.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5994
  • Репутация: +619/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Делаем Fulltone OCD
« Ответ #65 : Апреля 29, 2023, 19:34:07 »
Цитата: Ivan dikarev от Апреля 29, 2023, 17:21:26
Добрый день, подскажите как вы в итоге поставили транзисторы на печатке? Я поставил не как на печатке, но мне кажется так правильно, но не работает. Проверил всё кроме транзисторов и микросхемы.

Ставить нужно согласно схеме и цоколевке деталей. Правильно пропаивать и все отлично работает в данной схеме.

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #66 : Мая 01, 2023, 15:41:41 »
Да в том и дело, что установил в соответствии со схемой, но не работает, перепроверил все ёмкости и резисторы, осталась микросхема и два транзистора. При подключении лабораторного БП токо потребления ноль, при включении педали идёт чистый звук..

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7973
  • Репутация: +2339/-17
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #67 : Мая 01, 2023, 15:52:39 »
Цитировать
осталась микросхема и два транзистора потребления ноль

Операционник обычно потребляет несколько миллиампер, это неизбежно.
Распространённая ошибка начинающих, когда забывают про то, что "минус" питания часто подключается к массе не напрямую, а через контакты "рукав" и "кольцо" на входном разъёме примочки.

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #68 : Мая 01, 2023, 16:04:17 »

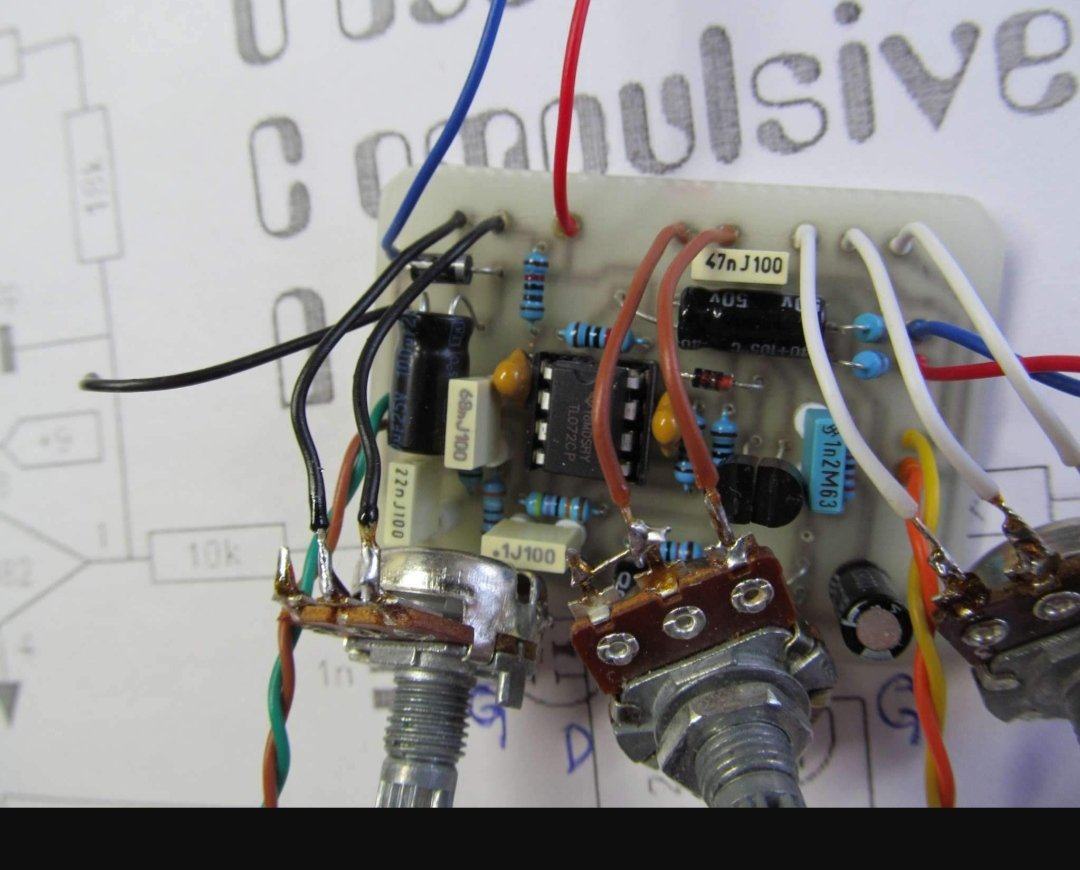

Вот на этом фото ( это фото автора поста со 2й страницы) видно, что транзисторы стоят спинками друг к другу, но это же не правильно по схеме того же автора поста? Или я не прав? Я поставил животами друг к другу. Но у меня нефига не пашет))

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3875
  • Репутация: +637/-7
  • хейтер и пессимист :crazy:
Re: Делаем Fulltone OCD
« Ответ #69 : Мая 01, 2023, 16:15:39 »
Ivan dikarev, Внезапно - у транзисторов разных производителей может быть разная распиновка. Нужно смотреть даташит на конкретный транзистор, который есть в наличии, а не на случайные фото из интернета.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7973
  • Репутация: +2339/-17
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #70 : Мая 01, 2023, 16:34:55 »
Цитировать
у меня нефига не пашет

Встаньте "минусом" тестера на 4 ногу ОУ и померьте "плюсом", какое напряжение на ногах 1, 7, 8 без сигнала на входе.

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #71 : Мая 01, 2023, 17:34:44 »
Хорошо, попробую, отпишусь

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7973
  • Репутация: +2339/-17
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #72 : Мая 01, 2023, 18:03:55 »
Насчёт "обратимости" транзисторов: полевики BS170 и 2N7000 практически идентичны по параметрам, но выводы имеют в зеркальном отражении.
Вообще, они здесь стоят для создания относительно мягких искажений, без них схема будет жужжать на перегрузе громче, грубее и короче.

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #73 : Мая 01, 2023, 18:11:11 »
Понял, спасибо

... и добавил:

Цитата: Geezer от Мая 01, 2023, 16:34:55
Встаньте "минусом" тестера на 4 ногу ОУ и померьте "плюсом", какое напряжение на ногах 1, 7, 8 без сигнала на входе.
Померил, везде 4,7 вольта
« Последнее редактирование: Мая 02, 2023, 09:53:11 от Ivan dikarev »

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +86/-1
Re: Делаем Fulltone OCD
« Ответ #74 : Мая 02, 2023, 09:59:44 »
На 8 точно 4,7в?
