Re: Делаем Fulltone OCD
« Ответ #75 : Мая 02, 2023, 09:04:12 »
Прошу прощения, на 8 ножке 9 вольт
« Последнее редактирование: Мая 02, 2023, 09:25:29 от Ivan dikarev »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13268
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #76 : Мая 02, 2023, 11:54:52 »
Если схема соответствует этой, то сейчас всё должно работать нормально:

https://guitarplayer.ru/attach/410861-2315120.jpg

Регулятор DRIVE (1 M) управляет усилением - от единиц до нескольких сотен, то есть от чистого до ощутимого перегруза даже при отсутствии полевиков.
Если гейна мало и перегруза нет, вероятно, неисправен конденсатор 68 нФ либо резистор 2,2 кОм таковым не является.
« Последнее редактирование: Мая 02, 2023, 12:22:34 от Geezer »

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #77 : Мая 02, 2023, 12:28:52 »
 Да схема такая. А ОУ может быть не исправен?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13268
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #78 : Мая 02, 2023, 12:37:26 »
То, что его выходы 1 и 7 имеют напряжение пол-питания, свидетельствует об исправности ОУ.

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #79 : Мая 02, 2023, 12:59:50 »
Понял, спасибо за информацию

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13268
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #80 : Мая 02, 2023, 13:15:17 »
Кстати, в оригинале последовательно с одним из полевиков стоит германиевый диод 1N34. Наш аналог - это Д9, а ещё лучше - Д18.
Заменить его кремниевым или диодом Шоттки можно, также можно заменить оба полевика кремниевыми диодами - играть схема будет, но это будет некошерно относительно авторского замысла.
« Последнее редактирование: Мая 02, 2023, 13:25:42 от Geezer »

Оффлайн Ivan dikarev

  • Новичок
  • *
  • Сообщений: 9
  • GuitarPlayer.Ru fan!
Re: Делаем Fulltone OCD
« Ответ #81 : Мая 02, 2023, 15:54:29 »
Спасибо

Оффлайн Mick_20

  • Завсегдатай
  • ***
  • Сообщений: 455
  • я не специально... честно ))
    • Портал игры World of Warships
Re: Делаем Fulltone OCD
« Ответ #82 : Мая 29, 2025, 14:49:05 »
Цитата: High Hopes от Марта 17, 2019, 14:52:12
Странно но не нашёл в Крафте тему по сборке этой примочки , поэтому решил создать новую тему. Начал делать примочку , всё ясно, но есть один вопрос какой стороной впаять диод в ограничителе сигнала ? Вместо диода 1N34 буду ставить обычный 1N4148 . Но вот на схеме он нарисован анодом вверх, а на печатке- наоборот  ??? Как мне его ставить? Полевики буду ставить так как на печатке нарисовано-  скосами друг к другу . Схема и печатка по которой собираю ниже ---

Какая версия OCD в данном проекте?

... и добавил:

Оффлайн SoMik

  • Завсегдатай
  • ***
  • Сообщений: 406
  • больше олова и будет здорова... наверное
    • Доска объявлений Кемеровской области
Re: Делаем Fulltone OCD
« Ответ #83 : Апреля 01, 2026, 12:37:34 »

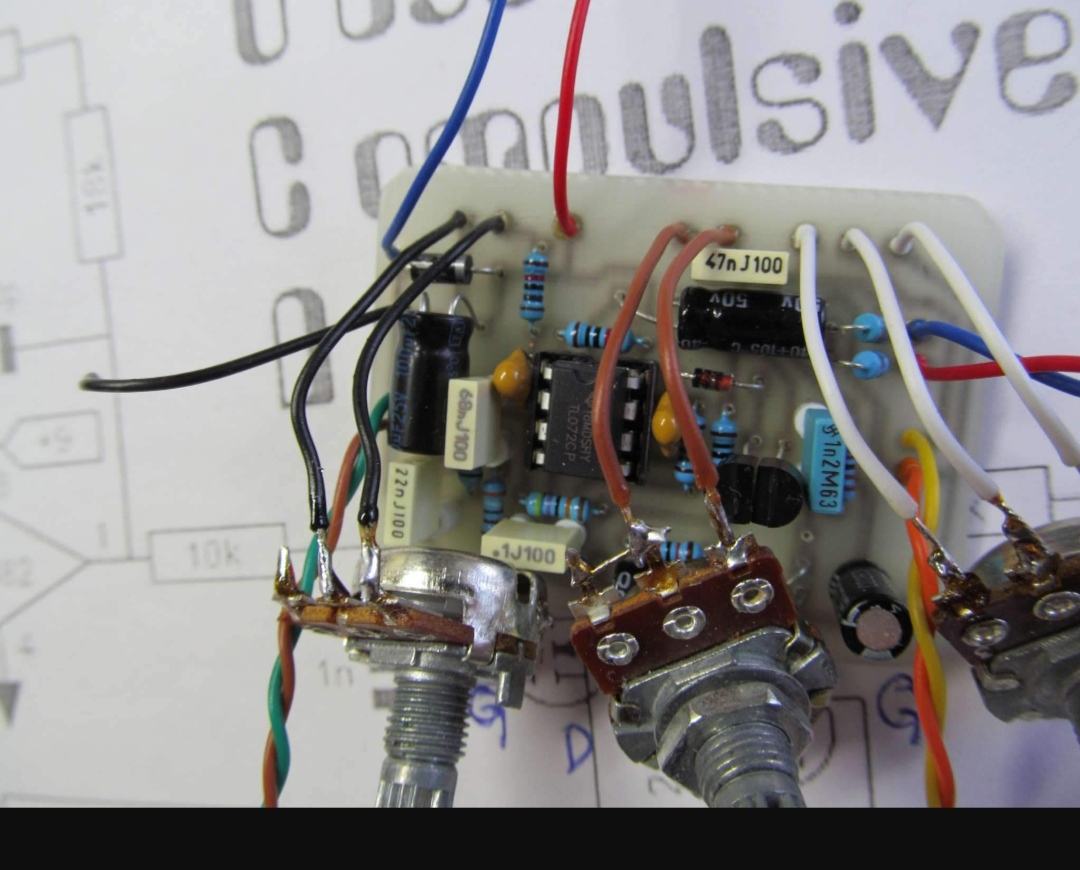

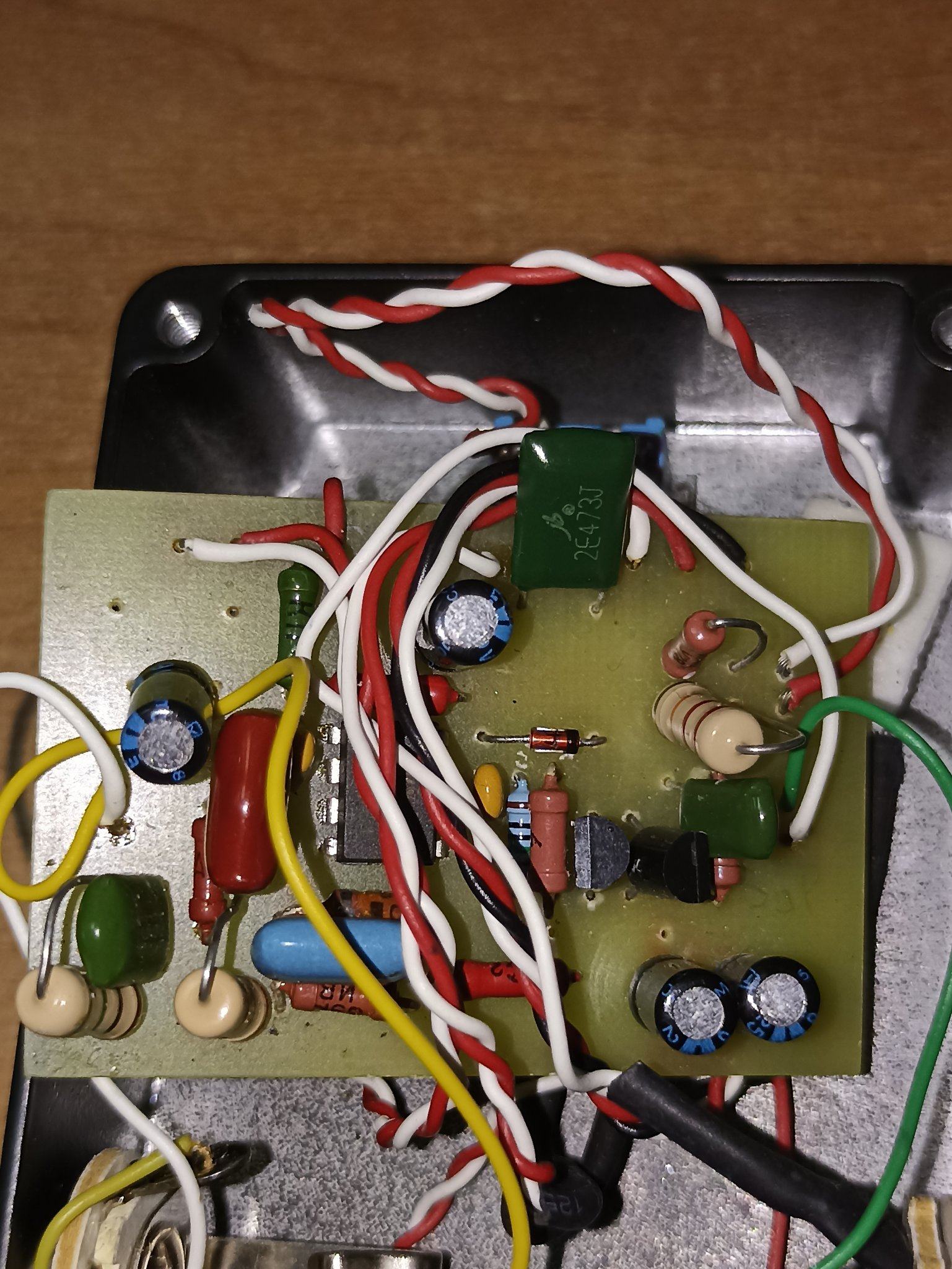

Добрый день,

Как правильно добавить второй германиевый диод на печатку?
Куда его цеплять нужно?



Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13268
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #84 : Апреля 02, 2026, 13:29:18 »
Цитировать
Куда его цеплять нужно?

А теперь верхний (по схеме) вывод С4 перепаять в общую точку R6 + R7.

Оффлайн Mick_20

  • Завсегдатай
  • ***
  • Сообщений: 455
  • я не специально... честно ))
    • Портал игры World of Warships
Re: Делаем Fulltone OCD
« Ответ #85 : Апреля 05, 2026, 07:50:20 »
Я в том смысле, что не могу сообразить как внедрить это на данную печатку.
Фантазия не включается для проектирования  :(

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13268
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #86 : Апреля 05, 2026, 09:01:20 »
Ориентируйтесь на монтаж полевика, который уже с Ge-диодом.
Выпаиваем полевик, подлежащий доработке, загибаем вверх «диодную» ногу и припаиваем к ней диод в такой же полярности, как у уже имеющегося.
Получившуюся «этажерку» впаиваем в её исходное место.
Вклинивание диода позволит обойтись без реза дорожек.

Оффлайн HiRes.GP

  • Живу на форуме
  • *******
  • Сообщений: 7984
  • shit in - shit out
Re: Делаем Fulltone OCD
« Ответ #87 : Апреля 05, 2026, 11:03:19 »
SoMik,

Зачем второй диод?


... и добавил:

Есть смысл уменьшить кондер в ООС первого каскада, который 100n, где-то он 68n, на по меньше, по вкусу, подчистит перегруз от лишнего низа.
Если датчики тощие по низу, то вероятно не понадобится корректировать схему.
« Последнее редактирование: Апреля 05, 2026, 11:07:50 от HiRes.GP »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13268
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #88 : Апреля 08, 2026, 02:06:07 »
Цитировать
Зачем второй диод?

Чтобы получить скучный симметричный звук ))

Оффлайн Mick_20

  • Завсегдатай
  • ***
  • Сообщений: 455
  • я не специально... честно ))
    • Портал игры World of Warships
Re: Делаем Fulltone OCD
« Ответ #89 : Апреля 08, 2026, 05:03:58 »
Цитата: Geezer от Апреля 08, 2026, 02:06:07
Чтобы получить скучный симметричный звук ))

Ну пока не попробуешь не узнаешь))
Вот описание с одного из сайтов.

"Уникальное лимитированное издание овердрайва Fulltone OCD с двумя полевыми транзисторами MOSFET и двумя германиевыми диодами. Больше динамический диапазон, больше ощущения игры "как в перегруженый канал лампового усилителя", больше четкости нот."
