Делаем Fulltone OCD
« : Марта 17, 2019, 16:52:12 »

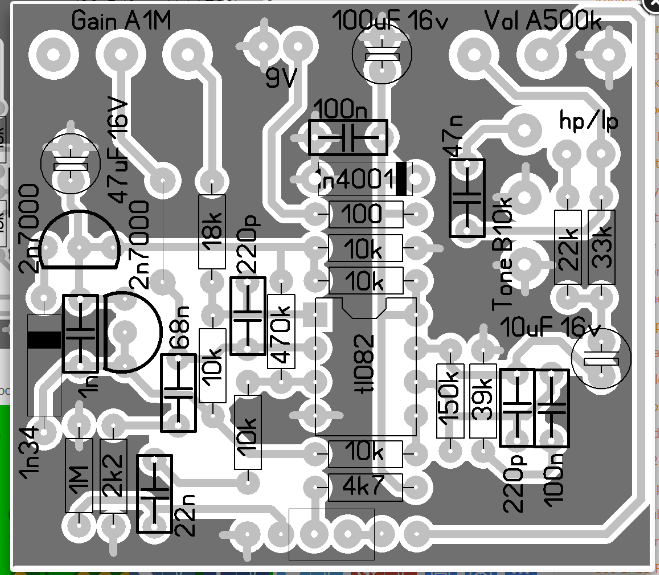

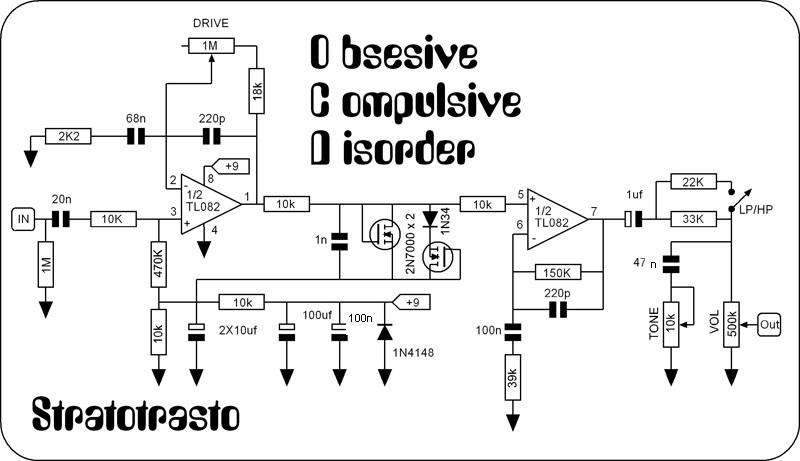

Странно но не нашёл в Крафте тему по сборке этой примочки , поэтому решил создать новую тему. Начал делать примочку , всё ясно, но есть один вопрос какой стороной впаять диод в ограничителе сигнала ? Вместо диода 1N34 буду ставить обычный 1N4148 . Но вот на схеме он нарисован анодом вверх, а на печатке- наоборот  ??? Как мне его ставить? Полевики буду ставить так как на печатке нарисовано-  скосами друг к другу . Схема и печатка по которой собираю ниже ---

Оффлайн ku2

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: Делаем Fulltone OCD
« Ответ #1 : Марта 17, 2019, 17:24:47 »

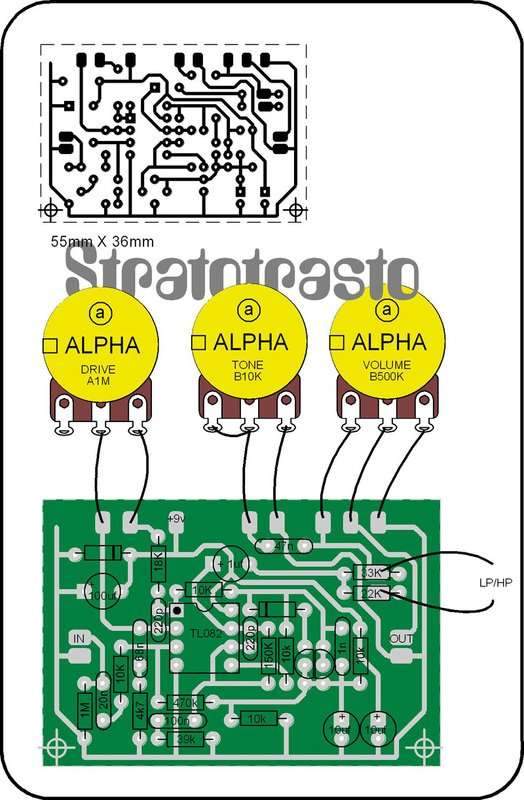

у меня так .....работает



... и добавил:

.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Делаем Fulltone OCD
« Ответ #2 : Марта 17, 2019, 19:14:41 »
У меня тоже есть эта схема .На обеих схемах диод стоит не так как на моей печатке... Значит на печатке по которой я делаю ошибка в полюсах диода ? Я спрашивал относительно моей печатки
« Последнее редактирование: Марта 17, 2019, 19:16:31 от High Hopes »

Оффлайн Владислав Утюмов

  • Завсегдатай
  • ***
  • Сообщений: 410
  • Репутация: +34/-0
  • И со свечкой искали они, и с умом...
Re: Делаем Fulltone OCD
« Ответ #3 : Марта 17, 2019, 19:57:24 »
Цитата: ku2 от Марта 17, 2019, 17:24:47
у меня так .....работает



... и добавил:

.



Кажется, VT1 открывается, при отрицательном напряжении сигнала, VT2 при положительном. Значит на схеме диод правильно. Если диод поставить наоборот, то VT2 работать не будет.
С другой стороны у диода полоской обычно маркируется катод. Я вижу на печатке катодом к транзистору. Т.е. также как на схеме. Никаких противоречий.
« Последнее редактирование: Марта 17, 2019, 20:01:33 от Владислав Утюмов »

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Делаем Fulltone OCD
« Ответ #4 : Марта 17, 2019, 20:22:10 »
Ёмаё народ вы на мою печатку смотрите , а не на другие . При чём тут эта печатка ??  Меня она не интересует . На моей печатке ошибка с диодом, зачем развивать этот испорченный телефон ? Вы можете хоть внимательно прочитать первое сообщение и вообще что я хочу узнать ?? Где Катод , а где Анод у диода я и так прекрасно знаю.
 Хотя, я уже сам разобрался
« Последнее редактирование: Марта 17, 2019, 20:27:41 от High Hopes »

Оффлайн Джордж МакГрегор

  • Завсегдатай
  • ***
  • Сообщений: 353
  • Репутация: +26/-0
Re: Делаем Fulltone OCD
« Ответ #5 : Марта 17, 2019, 21:22:40 »
High Hopes, ставь, как нарисовано в схеме, это обычный ассиметричный ограничитель.
Если посмотреть на то, как обозначаются мосфеты, то в центре можно увидеть маленький диод(который кстати в некоторых версиях 2N7000 отсутствует, как я слышал), так что анод на сигнал, катод на транзистор и будет счастье.
Можно еще поставить тумблер и замыкать им диод, переключая ограничения с симметричного на ассиметричное, так как в некоторых версиях съем этот диод отсутствует.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Делаем Fulltone OCD
« Ответ #6 : Марта 17, 2019, 22:07:48 »
Цитата: Джордж МакГрегор от Марта 17, 2019, 21:22:40
High Hopes, ставь, как нарисовано в схеме, это обычный ассиметричный ограничитель.
Если посмотреть на то, как обозначаются мосфеты, то в центре можно увидеть маленький диод(который кстати в некоторых версиях 2N7000 отсутствует, как я слышал), так что анод на сигнал, катод на транзистор и будет счастье.
Можно еще поставить тумблер и замыкать им диод, переключая ограничения с симметричного на ассиметричное, так как в некоторых версиях съем этот диод отсутствует.
  Спасибо, значит ошибка на лейке . Я понимаю что это ассиметричное ограничение на мосфетах , может и попробую сделать переключатель режимов

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Делаем Fulltone OCD
« Ответ #7 : Марта 19, 2019, 15:16:07 »
Спаял я приму. Все таки диод нужно ставить как на печатке с первого поста. Звук в принципе устраивает хороший плотный дист. По частотам сбалансированный. Низов и середины хватает. Но для того звука который я люблю приходится выкручивать Гейн и тон на максимум почти. Так что может поиграюсь с номиналами в регуляторе тембра чтобы он был более юзабельнее

Оффлайн Джордж МакГрегор

  • Завсегдатай
  • ***
  • Сообщений: 353
  • Репутация: +26/-0
Re: Делаем Fulltone OCD
« Ответ #8 : Марта 19, 2019, 18:02:01 »
Цитата: High Hopes от Марта 19, 2019, 15:16:07
Спаял я приму. Все таки диод нужно ставить как на печатке с первого поста. Звук в принципе устраивает хороший плотный дист. По частотам сбалансированный. Низов и середины хватает. Но для того звука который я люблю приходится выкручивать Гейн и тон на максимум почти. Так что может поиграюсь с номиналами в регуляторе тембра чтобы он был более юзабельнее

Странно.
Просто у обычных диодов маркируется катод, а у германия анод, по крайней мере если я правильно помню, у советских Д9* так.
А так смотри на разные версии схем, есть с номиналом тона на 25кОм, есть с конденсатором 100н.

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Re: Делаем Fulltone OCD
« Ответ #9 : Марта 19, 2019, 18:55:39 »
Цитата: Джордж МакГрегор от Марта 17, 2019, 21:22:40
диод(который кстати в некоторых версиях 2N7000 отсутствует, как я слышал)
У мосфетов этот диод паразитный, то есть он автоматом получается при изготовлении транзисторов, и у мосфетов он не может отсутствовать.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2663
  • Репутация: +659/-27
  • Слабоумие и отвага!
Re: Делаем Fulltone OCD
« Ответ #10 : Марта 19, 2019, 20:07:31 »
Хм, я думал, он защитный, а не паразитный... ???

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Делаем Fulltone OCD
« Ответ #11 : Марта 19, 2019, 21:47:11 »
Цитата: High Hopes от Марта 19, 2019, 15:16:07
Спаял я приму. Все таки диод нужно ставить как на печатке с первого поста. Звук в принципе устраивает хороший плотный дист. По частотам сбалансированный. Низов и середины хватает. Но для того звука который я люблю приходится выкручивать Гейн и тон на максимум почти. Так что может поиграюсь с номиналами в регуляторе тембра чтобы он был более юзабельнее

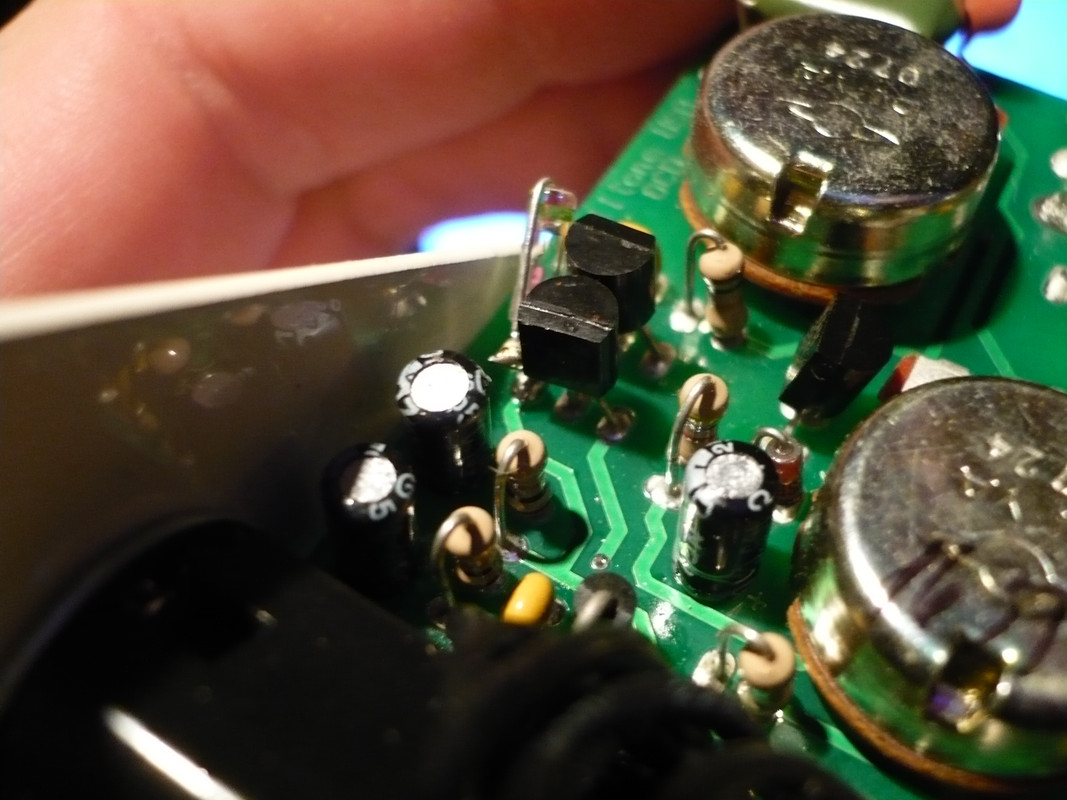

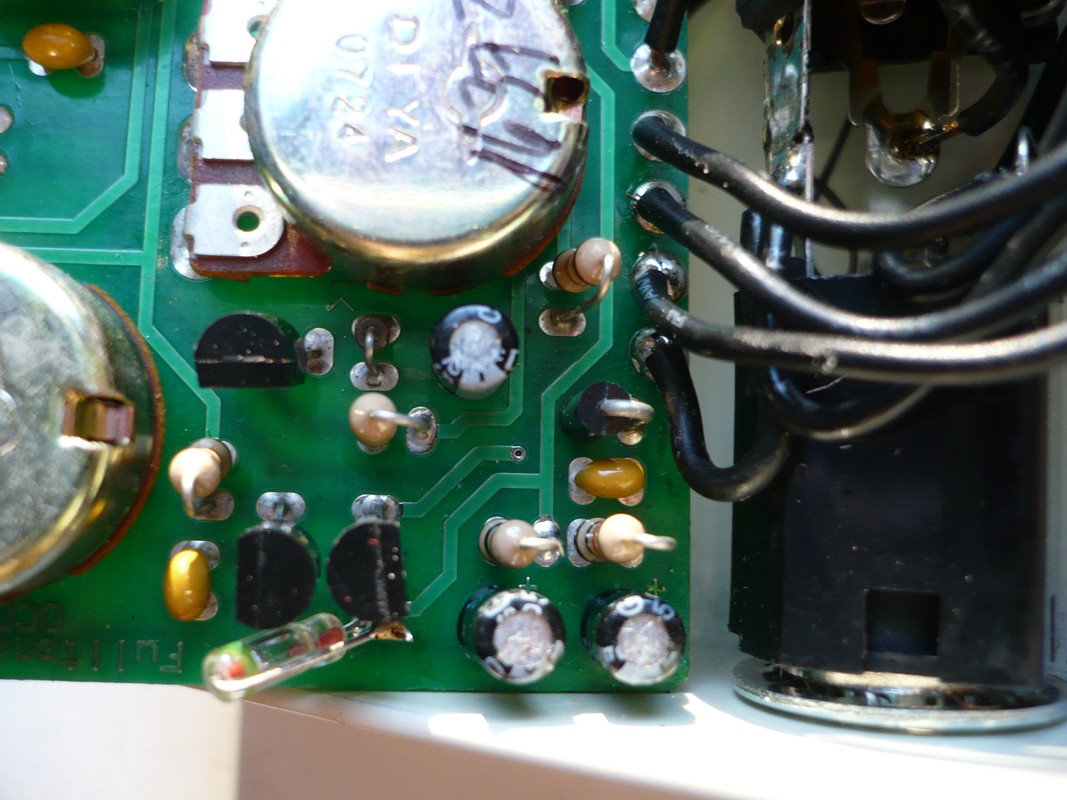

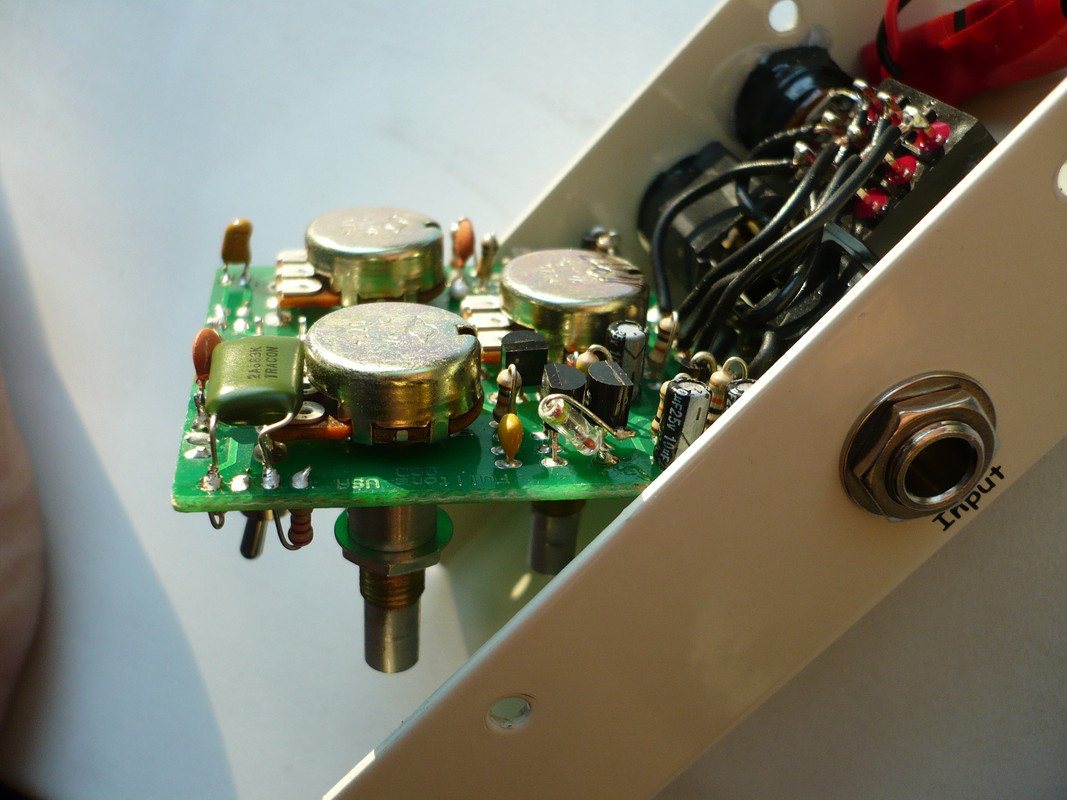

На всякий случай фотки оригинала  ;) Кстати в первых ревизиях этого диода вабще не было предусмотрено





Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Re: Делаем Fulltone OCD
« Ответ #12 : Марта 19, 2019, 21:59:45 »
Цитата: Medvedeff8 от Марта 19, 2019, 20:07:31
Хм, я думал, он защитный, а не паразитный... ???
Не, он именно паразитный. Автоматически образуется в структуре. Да и медленный он.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Делаем Fulltone OCD
« Ответ #13 : Марта 19, 2019, 23:44:24 »
Да, странно, но именно так он и должен стоять.  В таком положении ( так как на печатке) прозвонил ограничитель в режиме диода- вышло в одну сторону 700, в другую- 1,2 . А когда подключал диод наоборот- то было в одну сторону - 700, в другую- 0 . По сути это ж обычное ассиметричное ограничение на 3-х диодах, так и должно пропускать. Кстати по звуку- хоть убей , никакой разницы между обычными диодами и этими мосфетами не заметил - обычная диодная жужалка с приличным выхлопом , до хай- хейна не дотягивает.
 А что значит- защитный, паразитный ?
« Последнее редактирование: Марта 19, 2019, 23:46:58 от High Hopes »

Оффлайн Джордж МакГрегор

  • Завсегдатай
  • ***
  • Сообщений: 353
  • Репутация: +26/-0
Re: Делаем Fulltone OCD
« Ответ #14 : Марта 20, 2019, 00:35:48 »
Цитата: High Hopes от Марта 19, 2019, 23:44:24
Да, странно, но именно так он и должен стоять.  В таком положении ( так как на печатке) прозвонил ограничитель в режиме диода- вышло в одну сторону 700, в другую- 1,2 . А когда подключал диод наоборот- то было в одну сторону - 700, в другую- 0 . По сути это ж обычное ассиметричное ограничение на 3-х диодах, так и должно пропускать. Кстати по звуку- хоть убей , никакой разницы между обычными диодами и этими мосфетами не заметил - обычная диодная жужалка с приличным выхлопом , до хай- хейна не дотягивает.
 А что значит- защитный, паразитный ?
Разница будет заметна со светодиодами или с софт клиппингом, мосфеты тоже не оценил.
