Re: Делаем Fulltone OCD
« Ответ #30 : Июня 27, 2019, 11:36:21 »
Цитата: Geezer от Июня 27, 2019, 10:08:31
Подавайте на вход схемы сигнал 1мВ, 3мВ, 10мВ, 30мВ, 100мВ, 300мВ, 1В и смотрите, что происходит на выходе при разном питании :)

Собираюсь всем этим заняться. Времени пока только не хватает.
 :kngt:

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +467/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Делаем Fulltone OCD
« Ответ #31 : Июня 30, 2019, 17:36:13 »
Цитата: Geezer от Марта 20, 2019, 01:53:20
Не ждите от этой схемы многого - индивидуальность её асимметрии проявляется лишь в узкой зоне малых сигналов, когда удаётся балансировать на грани выхода из перегруженного в чистый, либо при малых гейнах.
Если вы играете не блюз-рок, а что-то более энергичное, то она моментально влетает в стандартный перегруз, и особого смысла в ней нет... :(
Использую в качестве грелки для mesa mark4 фабричную версию OCD - очень нравится!  ;D! Посоветуйте пожалуйста  схемки (примочки) для энергичного, ну  шоб с бескомпромиссным смыслом !  Очень хочется послушать, сравнить и приобрести! ;)
« Последнее редактирование: Июня 30, 2019, 17:49:07 от surfin bird »

Оффлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 344
  • Репутация: +28/-2
Re: Делаем Fulltone OCD
« Ответ #32 : Июня 30, 2019, 18:10:50 »
По странному стечению обстоятельств как-то обходил эту примочку стороной. Но этой весной скрафтил. Своеобразная педаль.

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3189
  • Репутация: +446/-36
Re: Делаем Fulltone OCD
« Ответ #33 : Июня 30, 2019, 23:32:59 »
В ocd нет выходного повторителя, из-за чего на длинном шнуре теряются ВЧ. Но даже в непосредственной близости от буфера кому-то может не хватить самых верхних частот. Я поставил 100пф вместо 220 в обратной связи второй половинки микрухи - чуть-чуть раскрывается этот самый top end. И даже без этого конденсатора вообще тоже звучит хорошо.

Оффлайн Джордж МакГрегор

  • Завсегдатай
  • ***
  • Сообщений: 353
  • Репутация: +26/-0
Re: Делаем Fulltone OCD
« Ответ #34 : Августа 02, 2019, 19:54:08 »
Цитата: Da Funk от Июня 30, 2019, 23:32:59
В ocd нет выходного повторителя, из-за чего на длинном шнуре теряются ВЧ. Но даже в непосредственной близости от буфера кому-то может не хватить самых верхних частот. Я поставил 100пф вместо 220 в обратной связи второй половинки микрухи - чуть-чуть раскрывается этот самый top end. И даже без этого конденсатора вообще тоже звучит хорошо.
Проблема кроется в конструкции регулировки тона.
Это единственная вещь которая в заводском OCD отталкивает, можно попробовать что-то более разумное, как вариант тон от крысы или блюзбрейкера.
Конденсаторы в ООС однозначно нужно уменьшать, причем смело можно пробовать в 2-5 раз   :)

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3189
  • Репутация: +446/-36
Re: Делаем Fulltone OCD
« Ответ #35 : Августа 26, 2019, 17:52:57 »
Подсмотрел одну интересную мысль в Sweet Honey OD - можно вместо пикушного конденсатора во втором каскаде поставить красный светодиод)) Он как раз имеет довольно большую внутреннюю емкость. А помимо этого, привнесет ассиметрию в ограничение второго каскада (а он тоже искажает, хоть и стоит после ограничивающих мосфетов) - ухающий бас немного съестся, а взамен появится чуть более собранная атака на толстых струнах. В целом более подсушенный вариант.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Делаем Fulltone OCD
« Ответ #36 : Сентября 23, 2019, 16:04:13 »

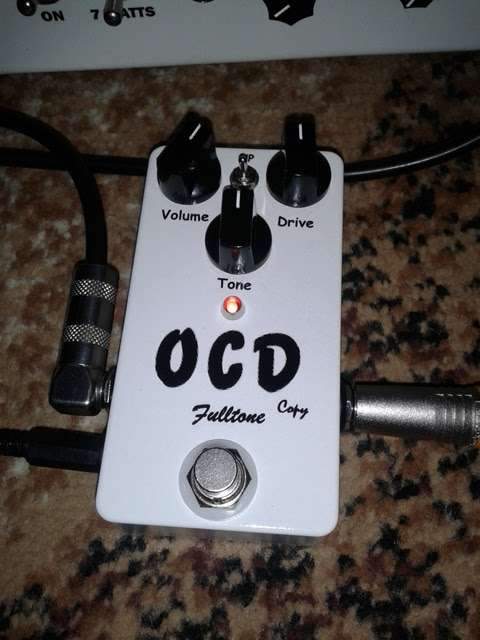

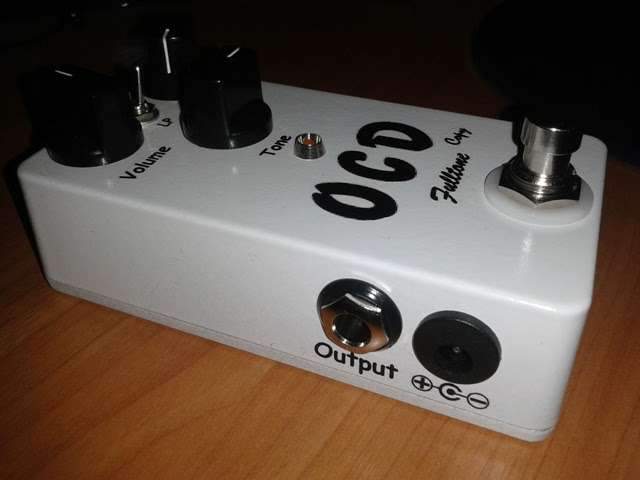

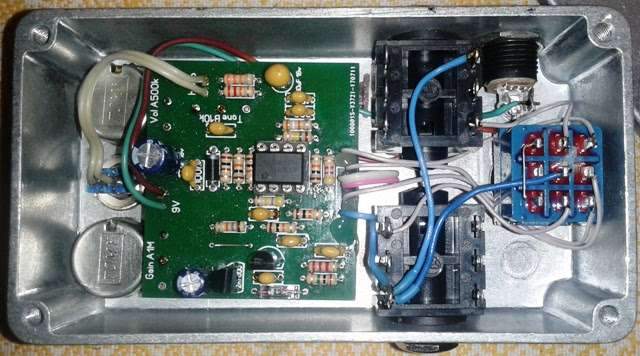

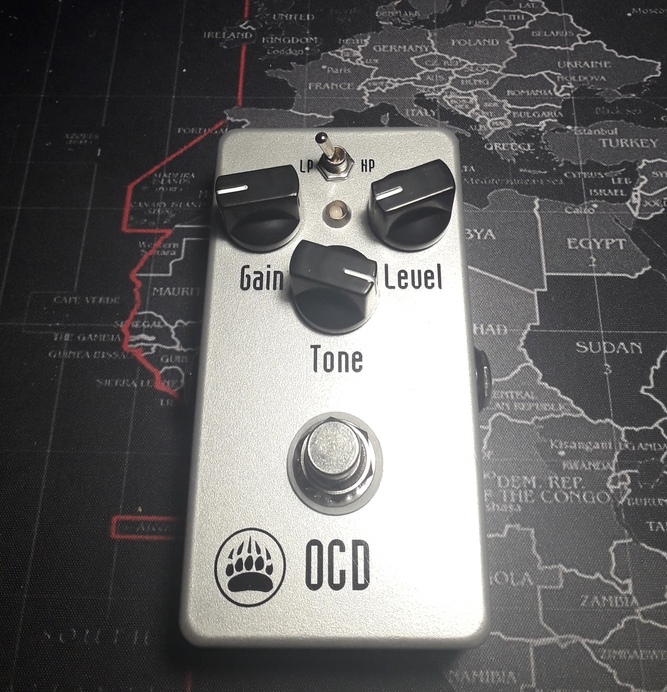

О! Появилась тема по сборке этой примочки, но я уже успел собрать её раньше и пополнить свою коллекцию. По звуку мне она нравится, с одними усилками она лучше дружит, с другими похужее, в целом вполне нормальный перегруз. Моя реализация:



Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2668
  • Репутация: +662/-27
  • Слабоумие и отвага!
Re: Делаем Fulltone OCD
« Ответ #37 : Сентября 23, 2019, 19:30:55 »
Leronchik,  :good:

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Делаем Fulltone OCD
« Ответ #38 : Сентября 23, 2019, 19:52:12 »

Оффлайн VaDeR

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +324/-48
Re: Делаем Fulltone OCD
« Ответ #39 : Октября 18, 2019, 22:08:29 »
какяая верси ОСД была взята за основу?

Оффлайн Иван Ивановский

  • Опытный
  • ****
  • Сообщений: 681
  • Репутация: +158/-2
  • Москва
Re: Делаем Fulltone OCD
« Ответ #40 : Октября 19, 2019, 12:17:14 »
Leronchik,  Очень аккуратно выглядит! Тоже собирал, у меня так не получается.. :rolleyes: Кстати кто-то может подсказать смысл переключалки  LP-HP? По моим ушам меняется только громкость, сам звук остаётся такой же.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Делаем Fulltone OCD
« Ответ #41 : Октября 19, 2019, 15:27:26 »
Цитата: Иван Ивановский от Октября 19, 2019, 12:17:14
Кстати кто-то может подсказать смысл переключалки  LP-HP? По моим ушам меняется только громкость, сам звук остаётся такой же.
По идее должна меняться частота среза и глубина работы тоны. Нужно попробовать накрутить тоном наиболее глухой звук и пощёлкать, слушая срез верха. Откровений не будет скорее всего.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7959
  • Репутация: +2335/-17
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #42 : Октября 20, 2019, 03:35:03 »
Лабораторная работа на тему "темброблок OCD - как он работает".

Смакетировал схему, начиная с разделительного конденсатора 1 мкФ (его небольшое влияние наблюдается только на самых нижних частотах).
Выставил на генераторе уровень 4,0 V RMS, смотрел и измерял осциллографом выходной сигнал с темброблока в диапазоне 50...20000 Гц.
Ручка "Тон" на максимум (10 кОм) - сплошная линия, ручка "Тон" наполовину (5 кОм) - пунктирная.
Верхние линии - положение HP, нижние - LP. Выводы делаем сами.
https://yadi.sk/i/KWGVDoQsDHMa8Q

Для справки: прорезающий любой микс звук для сольных запилов или для "джи-джики", делается так:
https://yadi.sk/i/ofDpdnUjb5zIcw

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3189
  • Репутация: +446/-36
Re: Делаем Fulltone OCD
« Ответ #43 : Октября 20, 2019, 10:59:41 »
В принципе мне понятен мотив применения такого темброблока - он компенсирует нехватку низа в педали, другие темброблоки, которые режут выше - вытащат задавленную середину - не всем нужно это.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7959
  • Репутация: +2335/-17
  • Atypique
Re: Делаем Fulltone OCD
« Ответ #44 : Октября 20, 2019, 12:18:34 »
Здесь темброблок гораздо богаче по своим возможностям, и я рекомендую его попробовать:
https://hotbottles.files.wordpress.com/2013/07/zvex_boxofrock_schematics.jpg
Тумблером можно переключать номиналы конденсаторов в пескорезе на выходе - это работает, и вполне эффективно.
