Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #75 : Ноября 24, 2014, 10:42:03 »
   :trollface: хитро запрятали, обычно где-то на закутках инторнета томятся сие знания сакральные подд семью пасвордами

А вот сейчас было обидно :(

Оффлайн РусичЪ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 148
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #76 : Ноября 24, 2014, 22:42:46 »
Всем привет! Вообщем сделал как посоветовал многоуважаемый :chelobiting: runing и заработала адская машинка, НО через жопу!

При выкрутке громкости до слышимого положения начинает трещать щелкать(а фона гудящего нету) и гитарный звук иногда прорывается на пару секунд, он вполне себе не плох и жирен, местами волосат, но я доволен этими парами секунд)

Теперь об напруге:

В розетке 232 В, в итоге на трансе обмотки по даташиту на 160+140 у меня выдают не 300, а все 352в.
На первом электролите имею 382в, на втором 330в, на третьем 270, на катодном 19в


Вопрос: треск от повышенной напруги? и как ее понизить до предельно допустимой для моих ламп(греются до капутного состояния)? можно ли поставить до транса резюк или что-то, чтобы обмотки выдавали ровно по даташиту 300 вольт?

зы: если нужно, завтра запишу треск и выложу.
« Последнее редактирование: Ноября 24, 2014, 22:46:02 от РусичЪ »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #77 : Ноября 24, 2014, 23:04:56 »
Вопрос: треск от повышенной напруги?

Нет.

и как ее понизить до предельно допустимой для моих ламп

Не нужно ничего понижать.


(греются до капутного состояния)

Это ты как определил? Только не говори, что руками трогал.


зы: если нужно, завтра запишу треск и выложу.

Семлы твоего треска никого не интересуют. Показывай схему того, что у тебя собрано. С указанием всех установленных номиналов и напряжений прямо на схеме.

Оффлайн РусичЪ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 148
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #78 : Ноября 24, 2014, 23:24:56 »
Показывай схему того, что у тебя собрано. С указанием всех установленных номиналов и напряжений прямо на схеме.

Боюсь спросить, принципиальную или на монтажке можно подправить?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #79 : Ноября 24, 2014, 23:28:14 »
Боюсь спросить, принципиальную или на монтажке можно подправить?

Ну я же говорю про схему, а не про картинки  :)

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #80 : Ноября 24, 2014, 23:34:36 »
И убери фотку Кобейна, вот когда усилок сделаешь, когда запашет как надо, тогда и вернешь!!! >:(

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5385
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #81 : Ноября 25, 2014, 00:10:26 »
а если сунет пальцы в анодное - и убирать не понадобится. такшта норм.  ;D

Оффлайн РусичЪ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 148
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #82 : Ноября 25, 2014, 02:35:17 »
И убери фотку Кобейна, вот когда усилок сделаешь, когда запашет как надо, тогда и вернешь!!! >:(

Когда -то давным давно :old: Курт поимел (раздобыл) фендер твин реверб, особенностью сего экземпляра была частичная неисправность: усь работал только на 2 лампах 6L6! Однако  Курт  не давал никому его чинить  (ссылаясь на то что звук испортится и группа потеряет свое звучание) и юзал его для записи альбомов вплоть до In Utero. Когда технарь запарился ему обьяснять, что все будет олрайт при полноценном агрегате, под предлогом просто протереть пыль, взял и втихаря все запилил в исходное состояние.
После Курт сказал ~: "Ну епсель, вот это зазвучало! Пойду протру пыль в боссе дс-1 и темброблоке мустанга!!"



... и добавил:

Ну я же говорю про схему, а не про картинки  :)

Готово
« Последнее редактирование: Ноября 25, 2014, 03:48:35 от РусичЪ »

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #83 : Ноября 25, 2014, 07:15:13 »
2*100 ом с катодов выходной лампы - это виртуальная ср. точка для накальной обмотки? Тогда с накала через резисторы на землю, а не на катоды выходной лампы.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #84 : Ноября 25, 2014, 08:08:02 »
РусичЪ, ну а где написаны напряжения на анодах и катодах каждого каскада?
Запасные лампы есть? Пробовал менять?


Тогда с накала через резисторы на землю, а не на катоды выходной лампы.

А почему не на катод? Просто  потому, что ты так никогда не делал?

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #85 : Ноября 25, 2014, 08:13:57 »
Не делал и не видел ни одной схемы, что бы так было сделано.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2264/-69
  • не шарю ваще
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #86 : Ноября 25, 2014, 08:19:28 »
Не делал и не видел ни одной схемы, что бы так было сделано.
я делал. в куче схем с чампами так делается.

... и добавил:


(Ссылка на вложение)
(нажмите чтобы показать/спрятать)
интересно, что там снизу панельки. если там например каша припойная густо замешана, то проще по новой все собрать нормально, чем искать косяк, который может быть где угодно
« Последнее редактирование: Ноября 25, 2014, 08:24:27 от akl »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #87 : Ноября 25, 2014, 08:27:40 »
Не делал и не видел ни одной схемы, что бы так было сделано.

Тогда стОит просто расширить свои знания, прежде чем давать советы по переделке?  ???


я делал. в куче схем с чампами так делается.

Не в чампе дело, а в усилителе с автоматическим смещением.

Оффлайн РусичЪ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 148
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #88 : Ноября 25, 2014, 16:09:03 »
РусичЪ, ну а где написаны напряжения на анодах и катодах каждого каскада?
Запасные лампы есть? Пробовал менять?

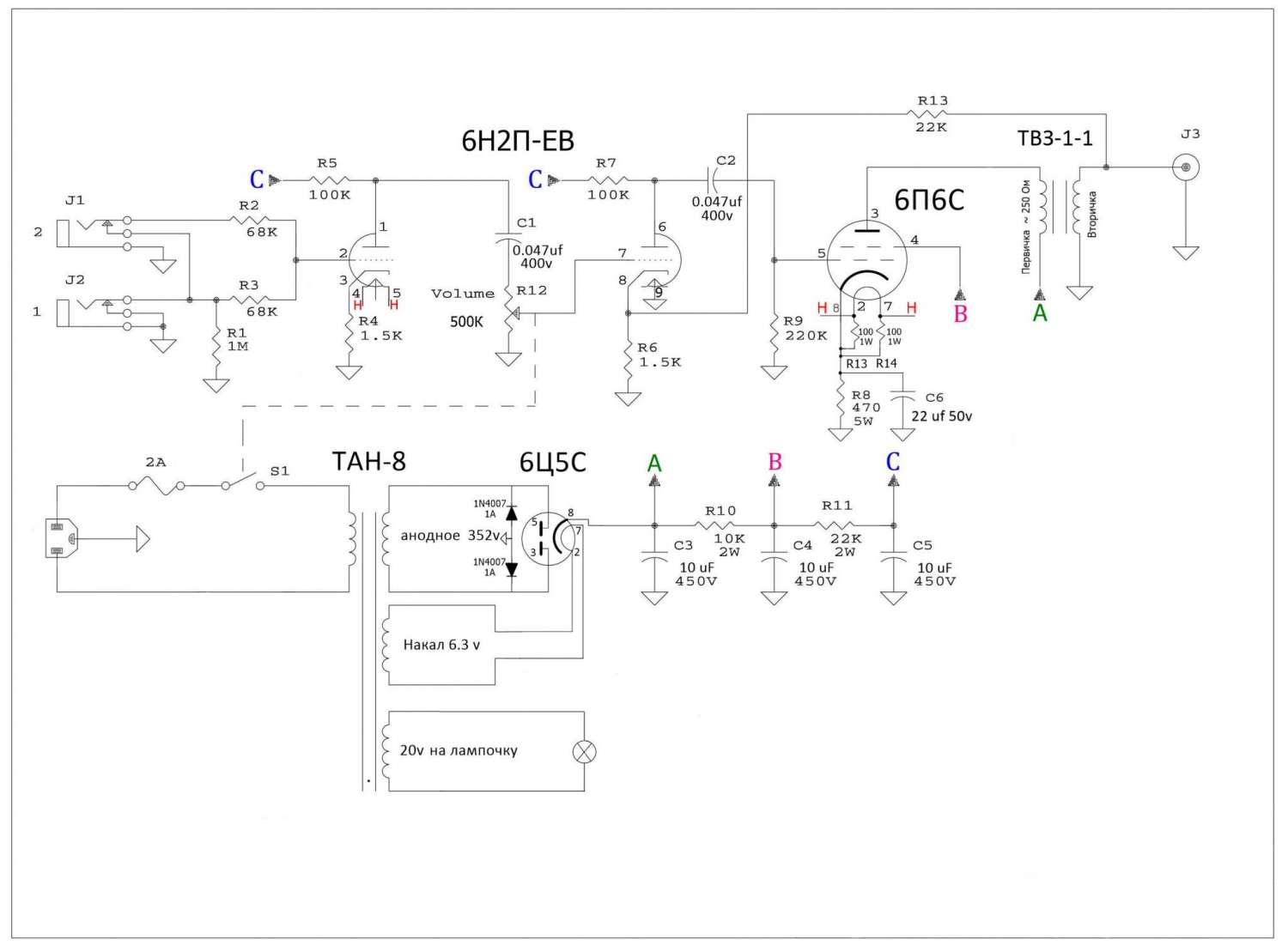

прописал!

1082836-0

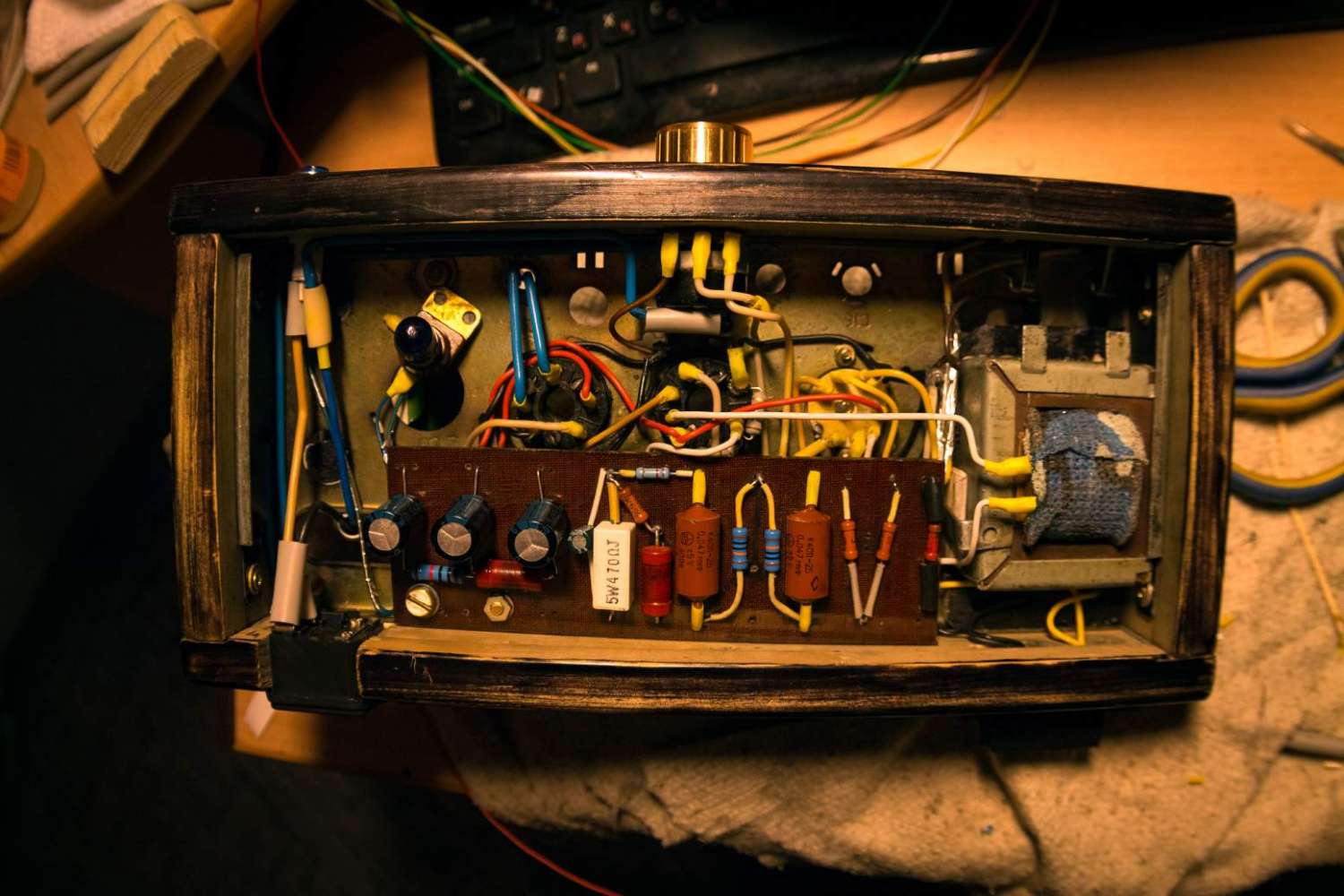

Тут такое дело приключилось: сегодня врубаю - треска НЕТ, стал разбираться почему нет треска, крутил вертел и в итоге добился треска при качания гнезда ждека, видимо проблема была в том что сигнал замыкался на шасси где-то там, в недрах конструкции 8)

Сейчас слышу фон, гудит транс низкочастнотно и в унисон идет этот же звук из динамика, транс не греется, лампы менял(кстати показалось что просто 6н2п без ЕВ делает звук более хрустящим ближе к сингловому звучанию) - они меняют звук, но фон идет, динамик от Laney LX20 , басит страшно , динамик советский не басит , но звук мутный на обоих динамиках, так и должно быть? чистого клина , как в наушниках с процессора не получить? или выходной транс надо приобрести достойноый?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Делаю Fender Champ 5F1 на 6П6С , 6Н2П, 6Ц5с
« Ответ #89 : Ноября 25, 2014, 16:27:46 »
Сейчас слышу фон, гудит транс низкочастнотно и в унисон идет этот же звук из динамика

Фон от транса. Лечится только заменой на другой, качественный. Это если учесть, что коммутация обмоток транса у тебя сделана правильно.
А вообще то от данной проблемы тебя деликатно пытались уберечь, но ты как и многие новички поступил по своему  ???

Вот перечитай свою тему начиная от сюда:

https://guitarplayer.ru/index.php?topic=321807.msg7992961#msg7992961


выходной транс надо приобрести достойноый?

Достойные трансы, силовой и выходной, 80% успеха и качественного звука.

По поводу того, что басит, можешь уменьшить номиналы разделительных конденсаторов С1 и С2.
У тебя установлены 47нан, поставь вместо них 22нан. Если всё равно будет много низа, С1 можешь уменьшить ещё.
На время настройки отключи обратную связь.


Вот так я советую сделать. Красным обозначены номиналы, которые нужно изменить и добавить.


1082847-0
