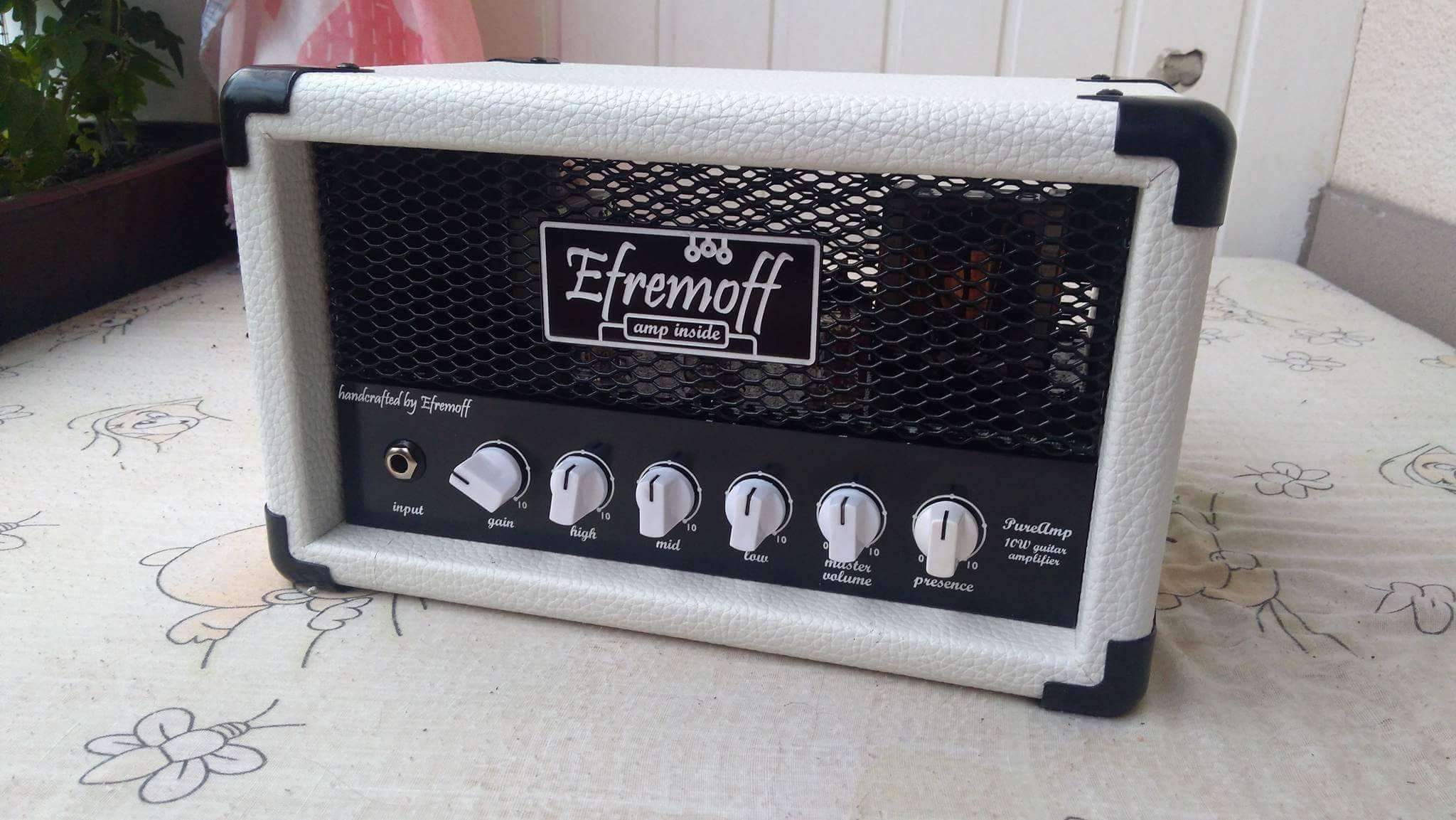

Такой вот малыш получился. Осталось ручку-ножки и готово.

Кстати - по режиму оконечника.

Анодное - 320в
Сетка 2 - 230в (2 стабилитрона 47в, перед самой сеткой антизвонник на 1,5к, на котором падает 3 вольта ровно в покое).
Автоматическое смещение, в катоде 960R/47uF.

Громкости - хватает с головой. Звук очень клевый, сочный, округлый.
Оконечник начинает подгружаться со после 2/3 мастер-громкости при примерно таком же положении гейна.

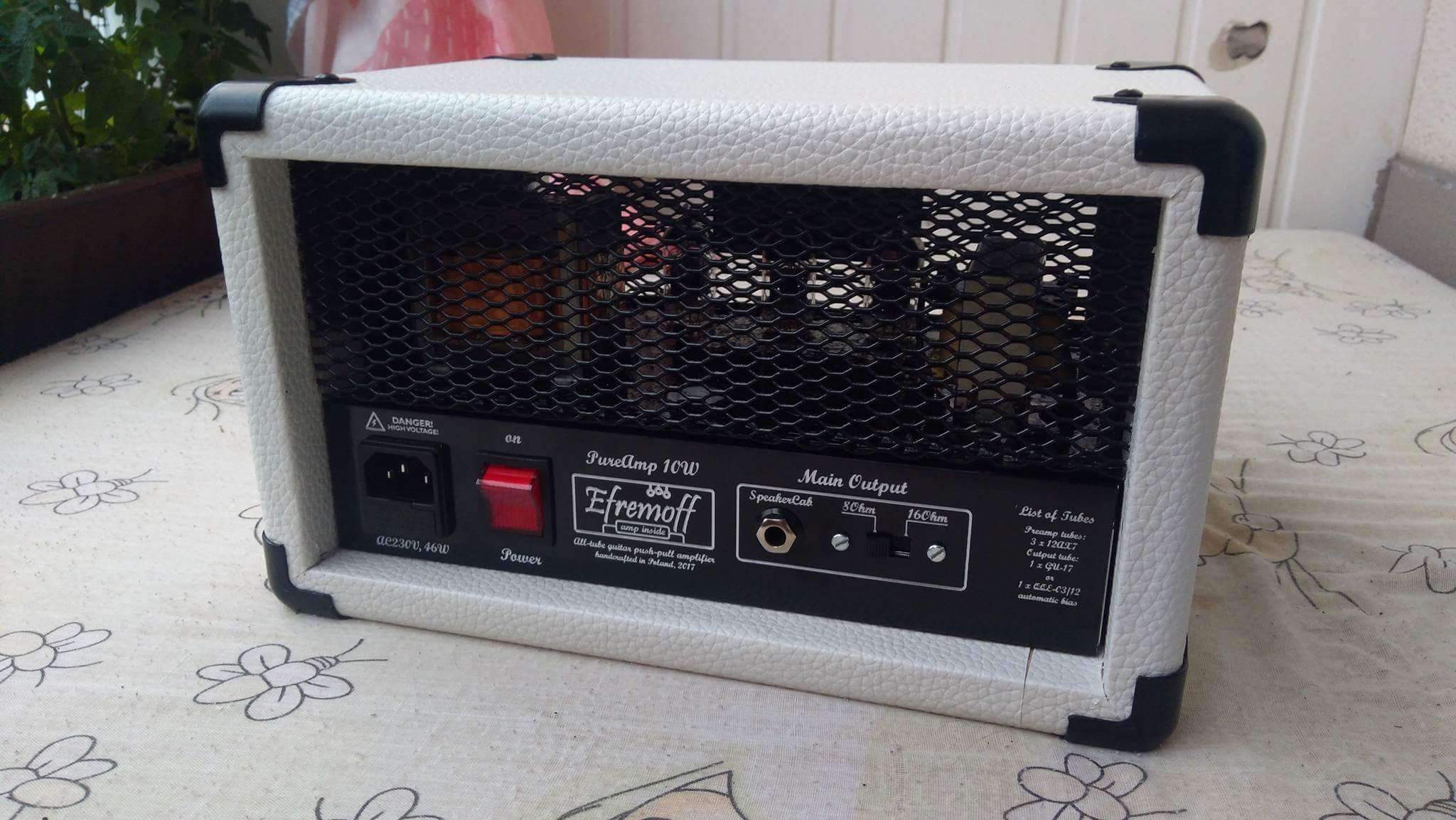

Сколько раз себе говорил - не выкладывай фотки не законченного аппарата... EaNot, Я хорошо знаю как делать стыки, углы и прочее. На фото выше - еще не доделанный прибор - и там видны зазоры, т.к. те места еще не были доклеены. Ниже фото готового аппарата, в большом разрешении и хорошем качестве. Где тебя там не устраивает шов?








Просто, из-за того, что я чаще всего клею толекс ночью (когда дети спят и не отвлекают) - то почти всегда стыки и уголки оставляю на утро, при хорошем освещении. Правда приходится помогать себе феном часто тогда. Но по другому пока никак... На первых фото - я просто вложил шасси в свежепоклееный корпус, приложил уголки и сетку и стрельнул пару фоток ). После - докелились стыки, прикрутились ножки, уголки уже на совсем, шасси и ручка. И сделаны нормальные фото, которые ты видел выше. ))
Никаких претензий к тебе или твоему сообщению - твои работы очень хороши, и советы адекватны. Просто описал - почему была не стыковка стыка. ))

Собрал макет по преведенной в первом сообщении схеме. Вполне не дурственно, но баса какое-то кобылячее количество. Буду резать. Анодку сделал 350 Вольт, на вторые сетки откусил ограничителем 150 Вольт, получил 200. Надо в реальных условиях испытать, а то у меня на работе ни кабинета, ни инструмента.

Может, баса много из-за того, что выходник имеет индуктивность первички 28 Гн

Не, с трансом я точно нахамил. С 20 Герц рисует... Надо принудительно кромсать.

... и добавил:

Из-за уродского монтажа словил звон. Лечится костылем в виде щупа осциллографа с сетки входа фазонвернора на землю.

Не, емкость не помогает. Осцилл просто своими 10М перекашивал все. Был бы корпус стальной - было бы проще. Да и фиг с этим возбудом. Мне этот макет нужен для других целей.

... и добавил:

Пикушка между анодами есть. Звон появляется в фазике судя по осциллу.

... и добавил:

Обнаружил, что та пикушка меж анодов - полная кака. Без нее лучше слало, а с другой вообще полегчало.

Свез сегодня усилитель на тест к гитаристу. Все там с басом нормально - надо просто гитарный динамик в него тыркать, а не широкополосники с игрового автомата
В усилитель я ввел гнездо ( разрыв меж двух триодов второй лампы) в него сунули СРТ, разосрали оконец, понаслаждались звуком секунд 10, и усь издох По симптомам - звук стал тихий и с пердежом. Если выключить и подождать минут 5, включить на малой громкости - все восстанавливается, но стоит "поддать газу" - как снова усь затыкается.
Кстати, гитаристу оооочень понравился чистый звук усилителя. Вероятно, запараллеленный триод дал о себе знать.
