Тяжело больной дико извиняется, ибо чайнег и способен жестоко ошибатцо, но в схеме в начале темы, у межкаскадника  перед фазиком указан номинал 4,7n, шо имхо примерно на порядок  меньше, чем в среднем по палате Может впиндюрить туды 47-100n шоб низы поперли!?

surfin bird,  ну вроде как Tander не был замечен в числе пациентов отделения отоларингологии и офтальмологии,  такшта доложил бы об недостатках
Да и частота среза этого фильтра всего 33 Гц,  вроде для гитары ниже и ни к чему...

  У тяжелобольного практики с гулькин носик, а  як теоретег он ваще дуб. , но всеж как-то настораживает емкость межкаскадника 4700пик,  вот и подумалось сдуру, а вдруг у Тандера в усе 47н, а на схемке банальное очепятко, ну с кем не быват?



Вот еще больному интересно назначение составного  резистора  ( катоды ГУ17, 2 раза по 470R=940R ). Что дает, в данном случае, последовательное включение двух резисторов, или же это следствие отсутствия под рукой одного резистора 940ом?

surfin bird, 9.4/94/940 ­- нестандартное значение для широкораспространенных рядов значений. Ты б хоть чуть-чуть почитал по теме, прежде чем гнать сюда порожняк.

Виноват, но ничего из данного ответа не понял, кроме того что дурак Не скрываю, шо по теме умишком обделен, посему и глупые порожняковые вопросы умным людЯм задаю, пытаясь разобраться.  Ткните пожалуйста уважаемые  мине туды харею, с удовольствием почитаю!

Экономия на мощных резисторах.
Но никто не запрещает поставить 1К 5Вт

Спасибо за простой и понятный ответ!    Дефсит он и в африке дефсит!


https://youtu.be/mFNAUv17QFc

Тяжело больной в качестве альтернативы рассматривал установку двух параллельных резисторов порядка 2K 2W, ну или проволочное хотел намотать!

Кста, а ни кого из строгих докторов часом не выбешу? , ежели тутова поинтересуюси: с какой целью в катодах выходных ламп применяют проволчные резисторы? Ослабление возбуждающих ВЧ или банальное кроилово?

Вот нарыл тут простых, незамысловатых пояснений, вдруг кому из больных пригодится https://electric-220.ru/news/moshhnost_pri_parallelnom_i_posledovatelnom_soedinenii_rezistorov/2016-10-31-1102

Дешевизна, если использовать китайский белый цемент. Есть альтернатива в качестве ПЭВ.
ВЧ ощутимо вряд ли ослабят - не та величина индуктивности и импеданса, чтоб влиять на звуковой диапазон.

Теперь понятно. Восстанавливал как то приемник 53г, в катоде 6п3с обнаружил порядком ( чисто внешне ) подгорелое и ушатанное проволочное сопротивление намотанное на слюдяной гильзе диаметром порядка 9мм, заменил на два параллельно включенных пятиватника со сходным суммарным сопротивлением( под рукой была целая коробка таких), разницы в звуке не отметил.

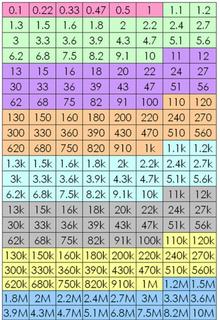

https://ru.wikipedia.org/wiki/%D0%A0%D1%8F%D0%B4%D1%8B_%D0%BD%D0%BE%D0%BC%D0%B8%D0%BD%D0%B0%D0%BB%D0%BE%D0%B2_%D1%80%D0%B0%D0%B4%D0%B8%D0%BE%D0%B4%D0%B5%D1%82%D0%B0%D0%BB%D0%B5%D0%B9

Перевожу для тяжело больных, мож понадобится кому есчо:
Фабричных резиков с маркировкой 940ом практически нет в природе  Соответственно под рукой их быть тож практически не может у простого смертного, особенно если рука  не волосатая. Ближайшие фабричные номиналы/маркировки встречающиеся в природе это 910ом и 1ком.



Два резистора 470ом 2вт включены последовательно дабы получить сопротивление примерно 900ом-1ком 4вт, так как банально под рукой не было одного  резистора подходящего сопротивления и мощности, ну, или  его стоимость не вписывалась в бюджет изделия.  Ахаха, как же все незамысловато оказывается!

[не было под рукой 1кОм и поэтому воткнули 2х470 ?!    Тогда вывод,  мягко говоря,  неправильный.  Может,  стоит почитать про выходной каскад в автомате и роль этого самого резистор в подборе режима?

6 процентов разницы - это немного, - почти на уровне допуска.

Vitallka,  ну дело же не в допуске,  а в вопросе,  почему там именно 940 Ом.  Мне показалось,  что surfin bird,  этот момент недопонимает
Кстати,  помнится,  в теме у кого-то там получалось 700 с чем-то Ом,  это дело ведь зависит от экземпляра лампы,  просто хотелось бы,  чтобы человек понимал,  откуда берется номинал этого резистора, как его примерно посчитать и что зависит от его номинала.
