Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #300 : Ноября 26, 2019, 19:41:05 »
Спасиб! :)

... и добавил:

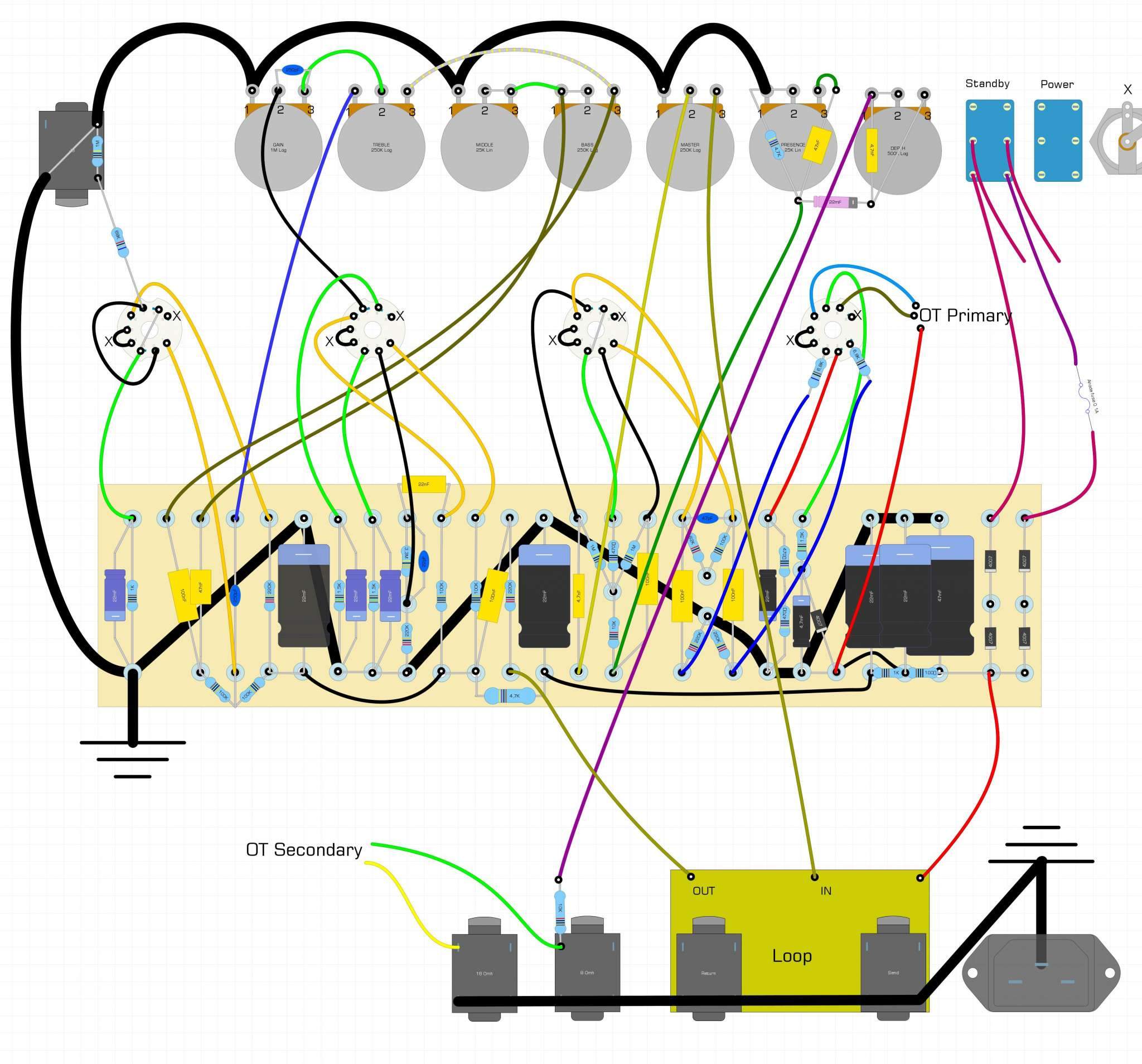

Вот что смог то родил.
Прошу если не лень кому нибудь и есть время проверить на косяки.
Ну и сильно не ругайте. :)
« Последнее редактирование: Ноября 27, 2019, 10:26:39 от foxbat »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #301 : Ноября 27, 2019, 12:23:05 »
Аноды первого триода - тоже соеденены вместе. И идут на ту же точку, что и первый анод первой лампы. Петли в оригинальной схеме - нету.
« Последнее редактирование: Ноября 27, 2019, 12:25:07 от Tander »

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #302 : Ноября 27, 2019, 13:38:51 »
Цитата: Tander от Ноября 27, 2019, 12:23:05
Аноды первого триода - тоже соеденены вместе. И идут на ту же точку, что и первый анод первой лампы. Петли в оригинальной схеме - нету.

Тогда получается резистор на 220К лишний?
Петля, да. Это я уже добавил.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #303 : Ноября 27, 2019, 15:59:34 »
Цитата: foxbat от Ноября 27, 2019, 13:38:51
Тогда получается резистор на 220К лишний?


Да. на схеме его нету.

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #304 : Ноября 27, 2019, 16:29:32 »
Цитата: Tander от Ноября 27, 2019, 15:59:34
Да. на схеме его нету.
Просто на схеме на первой странице там есть R38.
Наверно схема менялась, а я не уследил.
Спасибо! :)

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #305 : Ноября 27, 2019, 16:44:42 »
Да. В итоге от отключаемого анода я отказался, т.к. смысла в отключении - 0. Поэтому и аноды соеденены, и 220К - убран. )

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #306 : Ноября 28, 2019, 09:05:49 »

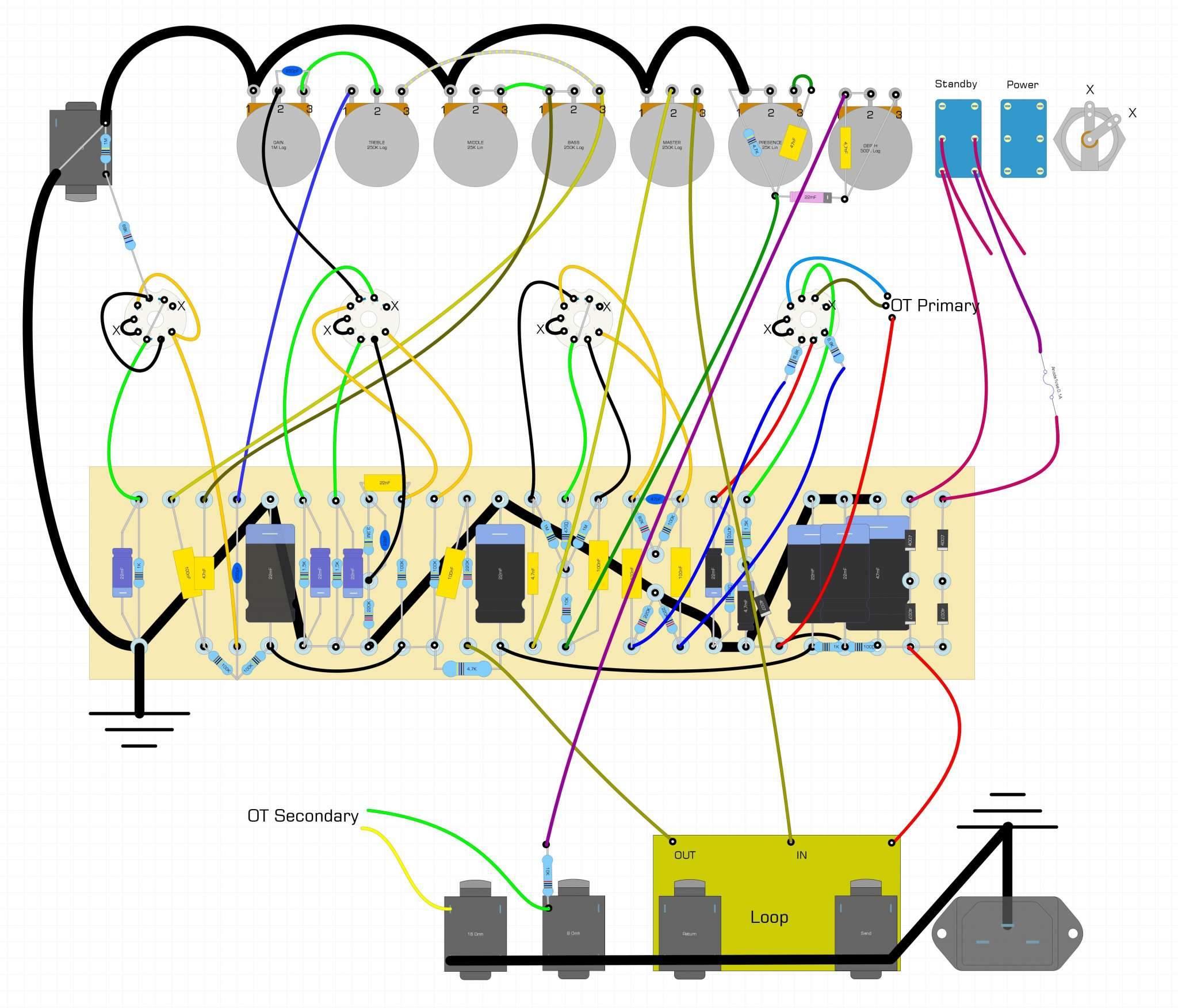

Лейку поправил.
Если всё норм, то вполне можно добавить на первую страницу. :)
Также я ещё Дептх добавил.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89936
  • Репутация: +9883/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #307 : Ноября 28, 2019, 09:22:55 »
foxbat, Переверни все анодные электролиты. Земля гуляет туда-сюда и очень не оптимально. Некоторые цепи тоже не оптимальны типа анода первой лампы и т.п.

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #308 : Ноября 28, 2019, 10:07:04 »
Цитата: AZG от Ноября 28, 2019, 09:22:55
foxbat, Переверни все анодные электролиты. Земля гуляет туда-сюда и очень не оптимально. Некоторые цепи тоже не оптимальны типа анода первой лампы и т.п.

Ой! Блин!
У меня ж там анодка на землю замкнута!  :o :pozor:
И все молчат!!!

... и добавил:

AZG,
А что с анодом первой лампы не так?
« Последнее редактирование: Ноября 28, 2019, 11:18:24 от foxbat »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89936
  • Репутация: +9883/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #309 : Ноября 28, 2019, 12:46:14 »
foxbat, Если перевернуть, то резистор можно растянуть по ширине и сам анод подпаять ближе к лампе.

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #310 : Ноября 28, 2019, 13:22:06 »
Цитата: AZG от Ноября 28, 2019, 12:46:14
foxbat, Если перевернуть, то резистор можно растянуть по ширине и сам анод подпаять ближе к лампе.

Аааа. В этом смысле. Понял. :)


... и добавил:

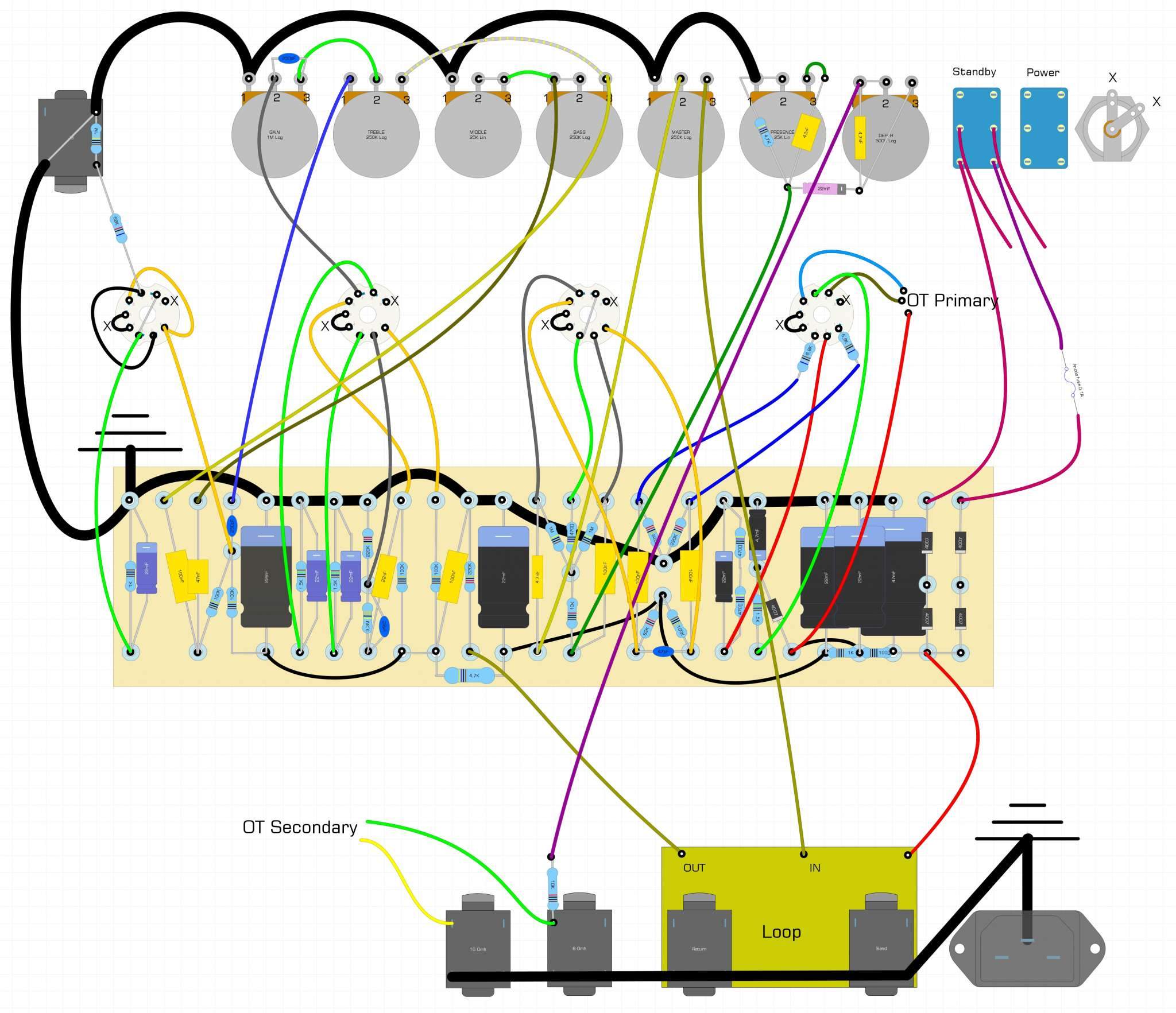

Причесал землю и убрал косяк в фазике.
« Последнее редактирование: Ноября 29, 2019, 08:49:06 от foxbat »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #311 : Ноября 29, 2019, 12:00:12 »
Ну - осталось теперь только собрать по этой лейке и убедиться в работоспобности. ))

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89936
  • Репутация: +9883/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #312 : Ноября 29, 2019, 12:04:30 »
Лейку переверни кроме фазика. Ну ведь понятно, что тащить через плату провода не то.  ???

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89936
  • Репутация: +9883/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #313 : Декабря 01, 2019, 10:45:47 »
Tander, В схеме тут обнаружился неправильно поставленный по полярности электролит на 2-х сетках ГУ-17. Поправь, плиз, а то народ уже на измене...

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #314 : Декабря 01, 2019, 14:32:13 »
Даааааааа :dash: :crazy2:
