Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #390 : Октября 08, 2020, 19:35:41 »
Чёт вспомнился анекдот про пионеров, костюм химзащиты и секс в гамаке... :D

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #391 : Октября 09, 2020, 10:43:09 »
давайте не будем оффтопить, а?

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #392 : Октября 11, 2020, 11:33:36 »
Tander, а не думал над аппаратом таким же, но с возможностью подключать вторую лампу в мощнике в паралель- из бенефитов- маленький аппарат, попадаешь на большую прощадку- лампу подоткнул- и 20 ватт?

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #393 : Октября 11, 2020, 15:44:18 »
Чтобы подкинуть вторую лампу в параллель - то уже и трансформатор другой должен быть выходной по-хорошему.

Я делал на двух 6v6, в том же шасси. Просто с добавлением большого резистора перед мастером с помощью переключателя - мы получаем достаточную домашню громкость.
« Последнее редактирование: Октября 11, 2020, 15:46:03 от Tander »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #394 : Октября 11, 2020, 21:41:35 »
Это да, но такой транс есть у меня... :rolleyes:

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #395 : Октября 12, 2020, 10:31:54 »
Ну - тогда - пробуйте. ) потом поделитесь что получилось. )

Оффлайн Oxabolone

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #396 : Февраля 05, 2021, 18:05:39 »
Всем привет! Хочу собрать себе такой усилитель, есть немного вопросов к знатокам. Нашел где прикупить приличные QQEO3/12 недорого, ГУ-17 уже есть. Надо ли для использования QQEO3/12 что-то в схеме менять? Силовик поставлю ТАН43, а выходной Хаммонд 125Е, его точно также как и 125D подключать? Заранее спасибо.

Оффлайн Виолет Поносов

  • Эксперт
  • *****
  • Сообщений: 1970
  • Репутация: +299/-19
    • VarrAmp.com
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #397 : Февраля 05, 2021, 18:49:43 »

Оффлайн Oxabolone

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #398 : Февраля 07, 2021, 16:10:52 »
Цитата: Виолет Поносов от Февраля 05, 2021, 18:49:43
https://www.hammfg.com/electronics/transformers/audio/125a-125e
Спасибо, значит вторичку точно также и подключать  как в 125 D:)

Оффлайн ОлегВЛ

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #399 : Октября 29, 2021, 23:32:28 »
Схема в первом посте актуальна?  Есть в более хорошем качестве? Какой номинал С25?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #400 : Октября 30, 2021, 08:10:46 »
Цитата: ОлегВЛ от Октября 29, 2021, 23:32:28
Есть в более хорошем качестве?

Оффлайн Vdm

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +174/-2
  • Радиоломатель-конструктор
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #401 : Октября 30, 2021, 14:57:18 »
« Последнее редактирование: Октября 30, 2021, 15:06:47 от Vdm »

Оффлайн ОлегВЛ

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #402 : Октября 30, 2021, 20:34:10 »
Цитата: alkuz от Октября 30, 2021, 08:10:46
(нажмите чтобы показать/спрятать)


Размазано там все получается.


... и добавил:


Цитата: Vdm от Октября 30, 2021, 14:57:18
(нажмите чтобы показать/спрятать)

Спасибо, бро! Я смотрю там резистор около мастер волюме поменялся и перемычку на потце убрали. Почему, кто знает?
« Последнее редактирование: Октября 30, 2021, 21:45:32 от ОлегВЛ »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #403 : Октября 31, 2021, 22:08:29 »
Цитата: ОлегВЛ от Октября 30, 2021, 20:34:10
Размазано там все получается.


... и добавил:

Спасибо, бро! Я смотрю там резистор около мастер волюме поменялся и перемычку на потце убрали. Почему, кто знает?

Как автор темы - скажу:

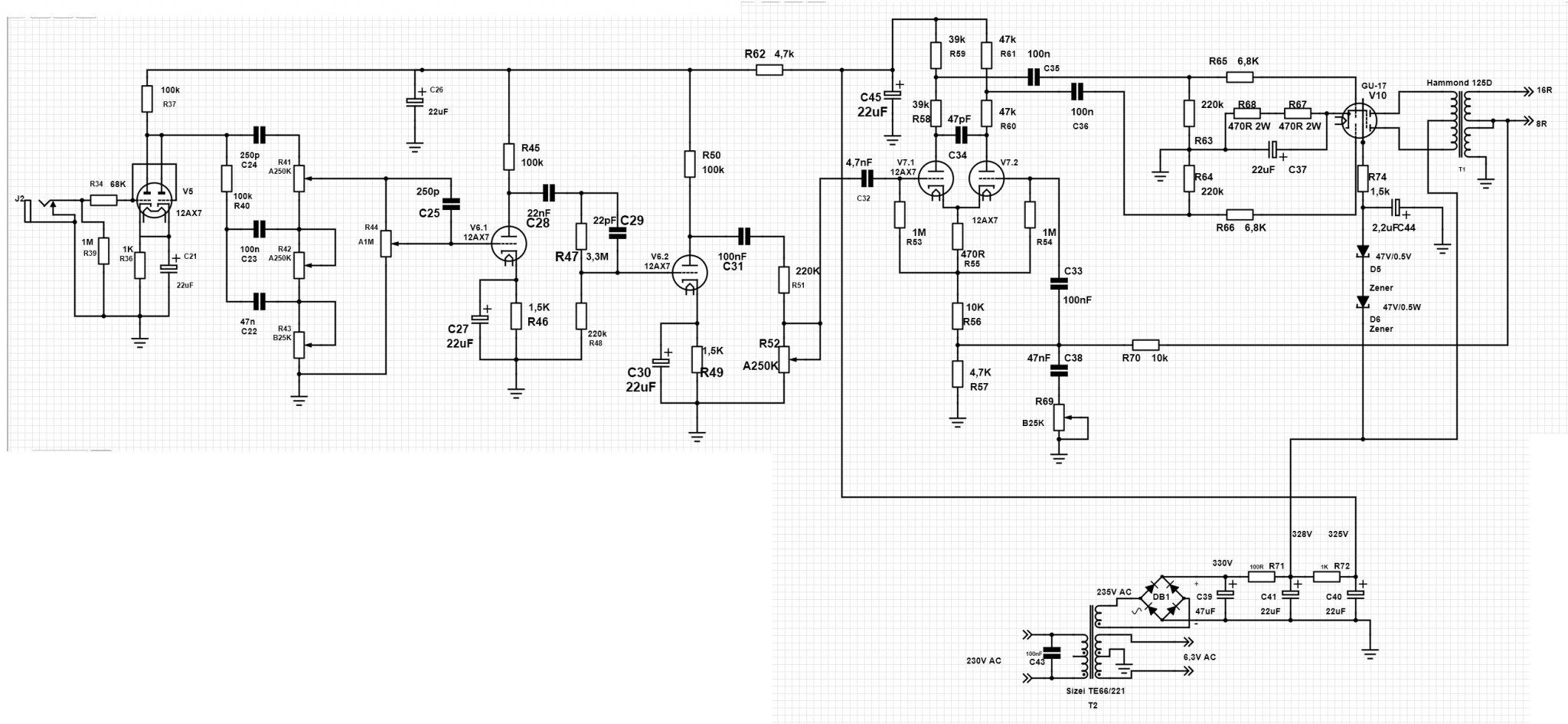

да, схема немного размытая, но при полном увеличении - все нормально видно, в том числе что с25 - это 250пФ.
Перемычку честно говоря - зря убрали, но тут дело кто как любчит, резистор перед мастер-громкостью - влияет на степень подгруза оконечника и в целом на громкость общую. Я бы рекомендовал оставить 220к.


Тут лучше видно?
« Последнее редактирование: Октября 31, 2021, 22:21:01 от Tander »

Оффлайн ОлегВЛ

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #404 : Октября 31, 2021, 23:22:32 »
Цитата: Tander от Октября 31, 2021, 22:08:29
Тут лучше видно?

Раньше пятерка смахивала на нолик при увеличении, теперь на шестерку. Но я понял - там 250 пФ.
