Ну дык, а чего добру пропадать, если лежит железо, провод, и есть немного свободного времени

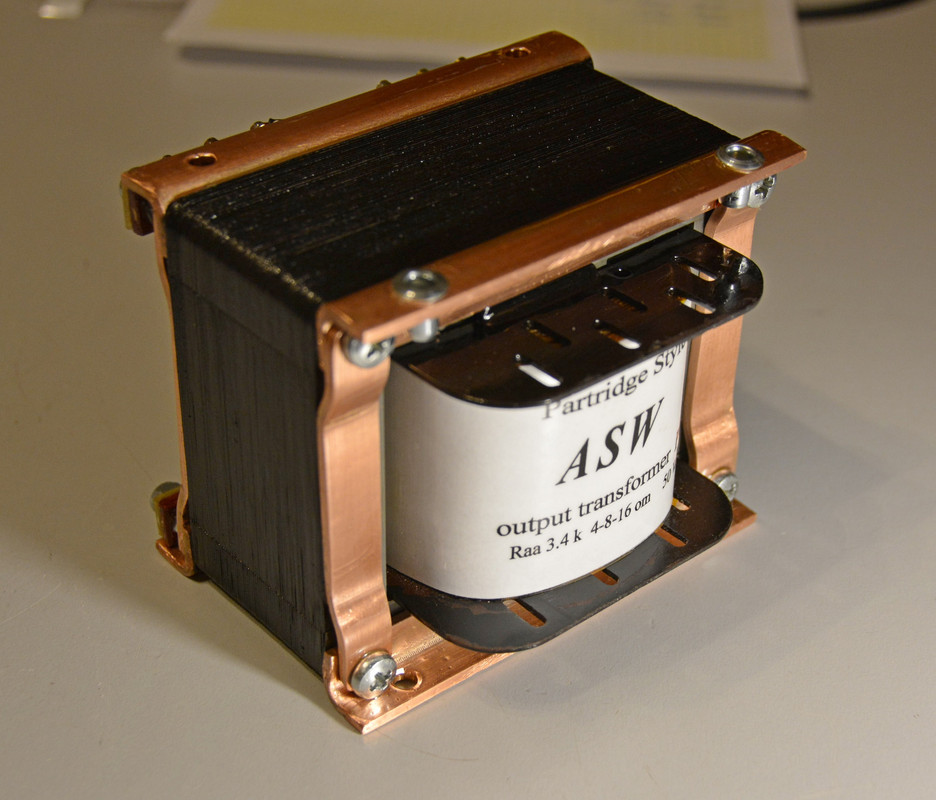

Собрал выходной трансформатор для проекта HIWATT DR 504 (РР на EL34). Катушку намотал еще в феврале. Способ секционирования как в Partridge, нагрузка 4-8-16 ом. С родным крепежом трансформатор не входил в рэковый корпус на 2U. Пришлось делать бандаж под требуемые размеры. Была у меня листовая медь 3мм. Вот из нее и согнул детали. Сдается, что немагнитный бандаж, это для гитарного выходника больше понты, чем необходимость, но из стали делать было неинтересно.
Магнитопровод после сборки пропитал лаком, проверил основные электрические параметры. Теперь дело за проверкой в усилителе. Хочу сравнить его в лоб в маршалоиде с Классик-тоновским трансформатором.

Лепота !

Ставлю на самодельный!

Собрал выходной трансформатор для проекта HIWATT DR 504 (РР на EL34).

 Это не то что красиво, а просто шедевр !! Всё продумано до мелочей , особенно порадовала планочка выводов с турретами !!

Да, вид- фирмовый. Ну а по поводу конкуенции с фирменными и их опытом производства трансов- их опыт в нашем случае скорее негативный.... Упрощение, удешевление, утилизация, корпоротавная миссия...

скажем надо мне в одной секции 560 витков, есть два варианта:
набить их внавал или
ровненько по 140 в слой, с межслойной изоляцией

нубский вопрос - будет ли разница в звуке?

Если вслушиваться долго , потом внушить себе ,что разница должна быть ,потом пригласить мнящего из себя "золотоухого" для подтверждения собственного мнения - то будет и разница  А фактически при игре "в пачке" или на записи  -абсолютно пофиг. Для надежности лучше с межслойкой
