OK ..время покажет

Нашел подходящую тему. Внесу свои 5 копеек. Был у меня (да и сейчас есть) выходник на торе. Матюшин сделал. Хороший транс, но в определенном смысле. Он слабо красит звук. Им хорошо тараканов разных вылавливать, когда схему отстраиваешь. И захотелось чего нибудь покрасивше. Решил сделать классику на Ш железе. Вариант бюджетный, денег было мало, а хотелось много. Железо взял 0.5 от бесперебойника(стягивается винтами, что удобно). Катушку сделал бескаркасную (как оказалось вполне удобно мотать виток к витку). Выходник для PP на 6П3С, поэтому данные такие: Raa 4200, первичка 900+900 проводом 0,23. Вторичка 2 обмотки в параллель проводом 0.8. 78 витков.
Секционировал по следующей схеме:
Перв 450в
Втор 78в
Перв 900в
Втор 78в
Перв 450в
Вторичка только под 8 ом нагрузку, делал для себя и вообще на пробу.
Но все аккуратненько и виток к витку. Потом катушку отдельно в парафине проварил.
В общем, звук понравился. Железо от бесперебойников, как оказалось, вполне годное. Теперь хочу с 0.35 железом сравнить. И самое главное выяснил: по сравнению с тором, звук более окрашенный. Но окрашенный в правильную "гитарную" сторону. Будет время, может примеры сравнения запишу.

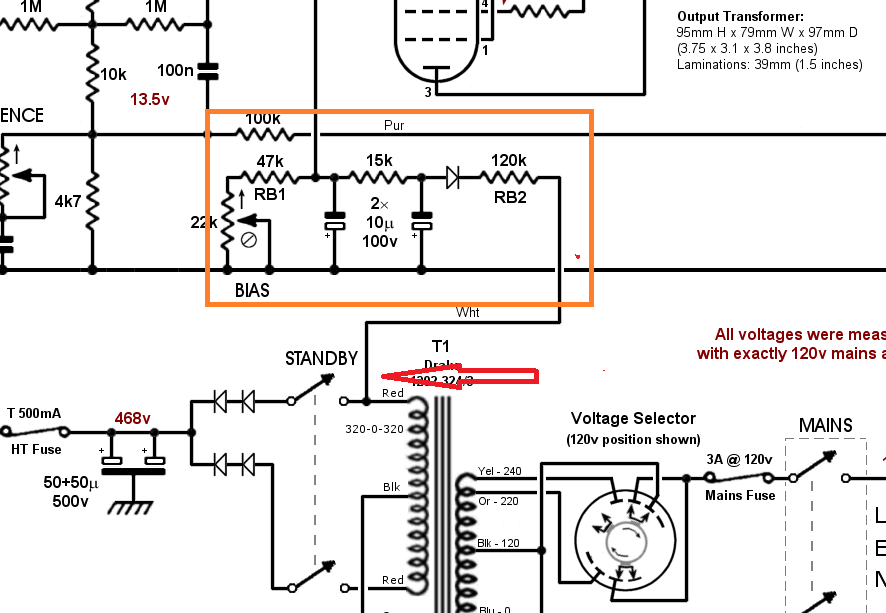

Только начал курить эту интересную тему, опыта в ламповом деле практически нет, разрешите тупой вопрос: какие плюсы/минусы дает применение сдвоенной анодной обмотки со средней точкой и какие плюсы/минусы дает применение одиночной анодной обмотки без средней точки, если выпрямитель выполнен на диодах?

https://guitarplayer.ru/index.php?topic=257643.18525        рекомендую к прочтению

там все сказано    Разница есть в динамическом плане. Разница в звуке - просадка по громкости и компрессия. Технически идет со времен эксклюзивного применения кенотронов. На диванной громкости из того же разряда что на гитарный звук влияет все но сам этот звук не влияет ни на что. Просадку можно гораздо эффективнее устроить во втором от выпрямителя звене фильтра, если этого прям хочется.

... и добавил:

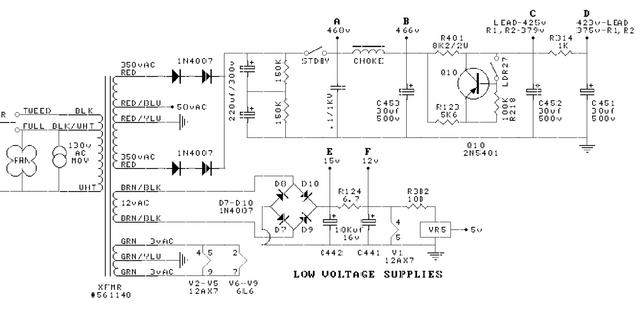

на твоей схеме есть отвод для смещения  50v ...с диодный мостом надо специальную обмотку мотать.....когда средняя точка смещение организовать легче

на твоей схеме 12 вольт плюс мост это питание полупроводниковой части

... и добавил:

 Переменный синусоидальный ток i1, протекающий по первичной обмотке трансформатора, возбуждает в магнитопроводе переменный магнитный поток Фс, который пронизывает витки обеих обмоток и наводит в них ЭДС
e_1=-w_1({d{Phi}_c}/{dt}) и e_2=-w_2({d{Phi}_c}/{dt})
с амплитудами пропорциональными числам витков w1 и w2. При подключении ко вторичной обмотке нагрузки в ней под действием ЭДС e2 возникает переменный синусоидальный ток i2 и устанавливается некоторое напряжение u2.
Электрическая связь между первичной и вторичной обмотками трансформатора отсутствует и энергия во вторичную обмотку передаётся посредством магнитного поля, возбуждаемого в сердечнике. средний точка на накальной обмотке убирает фон

море и таких и таких схем...где схема мощника ?если бабло ест бери со средней....или ты мотаешь сам ?со средней кроме бабла ничего не проиграешь
