Возможно оправа и не достянулась. Тоже имел такую же проблему с данным трансформатором. Очень неудачная стягивающая конструкция для сбора/разбора. В итоге поставил как есть. Естественно, "подпевания" были не слышны, как уже правильно сказали)

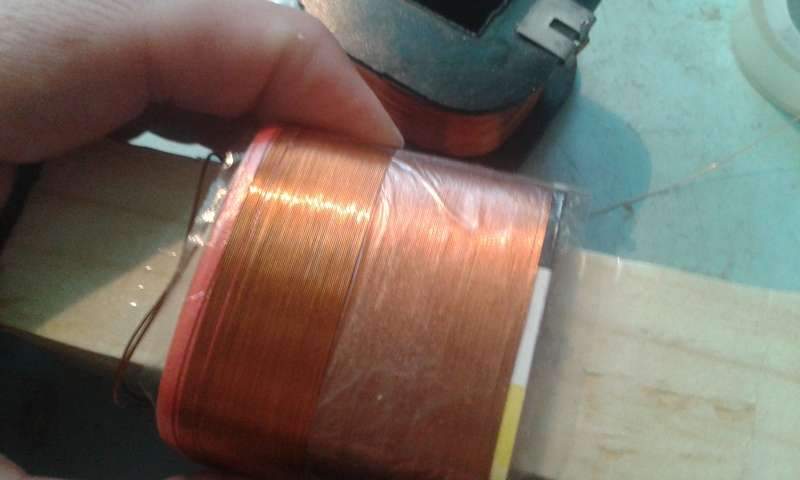

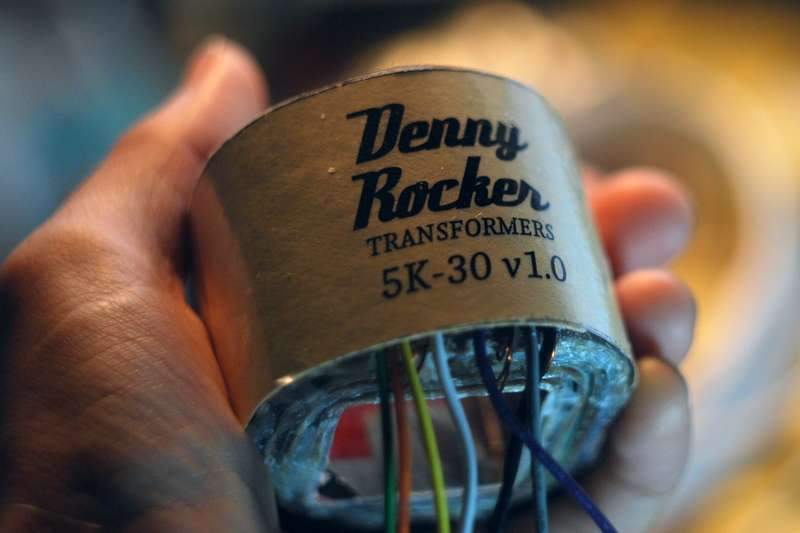

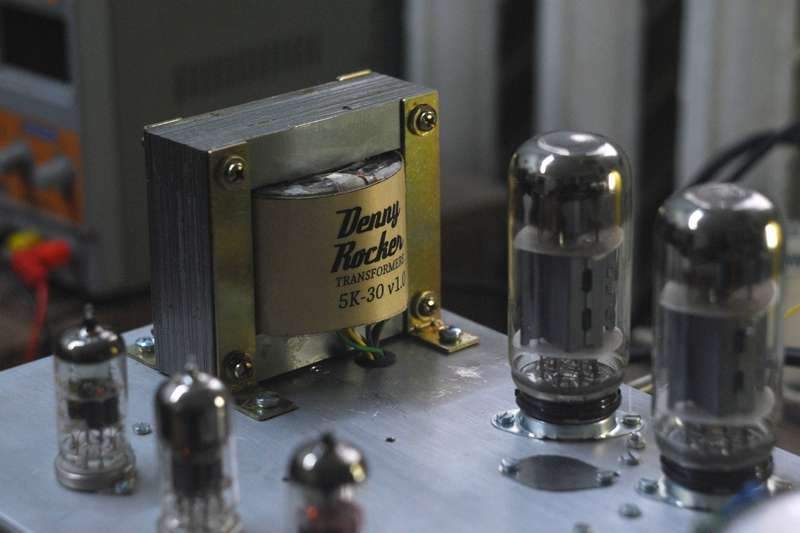

Очередной выходник под пару EL84 на 76 железе от бесперебойника.
Пойдет в дарк террор, который в виде собраных плат лежит у меня аж с конца 2015 года. Все руки не доходили сделать корпус.
Из себя представляет 76 железо с толщиной набора 25 мм.
Секционирование 3+2
Диаметр первички 0.2 мм, диаметр вторички 0.5мм (вторички параллельно)
Число витков первички 2600, вторички 116 с отводом от 82 витка.
Raa 8 кОм, выходы 16 и 8 Ом.
Первичка намотана внавал, вторичка - виток к витку.
(Ссылка на вложение)

  Хорошо бы индуктивность знать .  Слаботочным прибором и  при питании первички 230VAC

Oldvist, как красиво и аккуратно

Ай, класс!

Ох мужчины!
Прям просто праздник какой то...!

Ага, прям аж самому захотелось

Антоха, давай!

Уже как-то и отошёл от этого немного! На гитары переключился

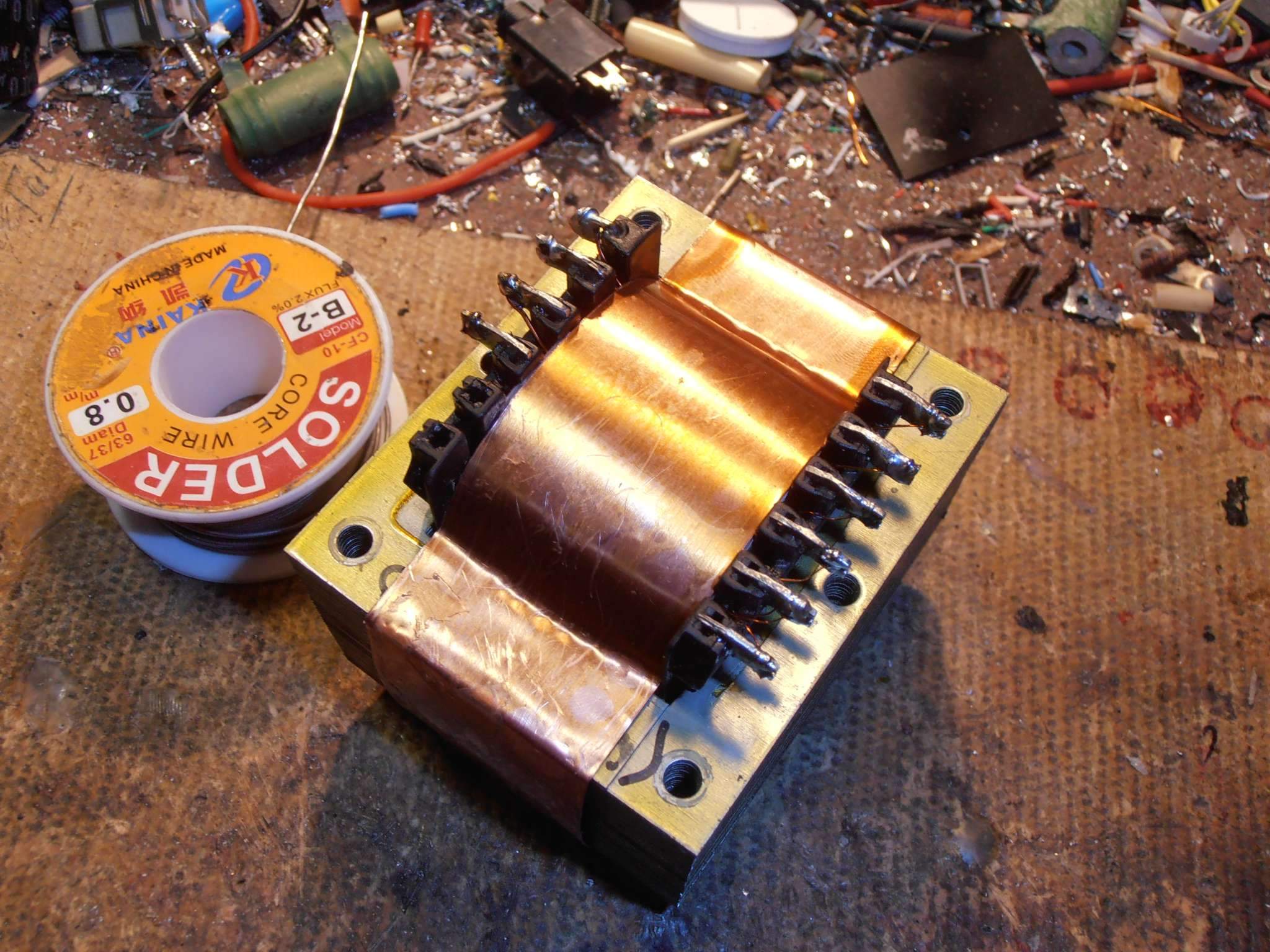

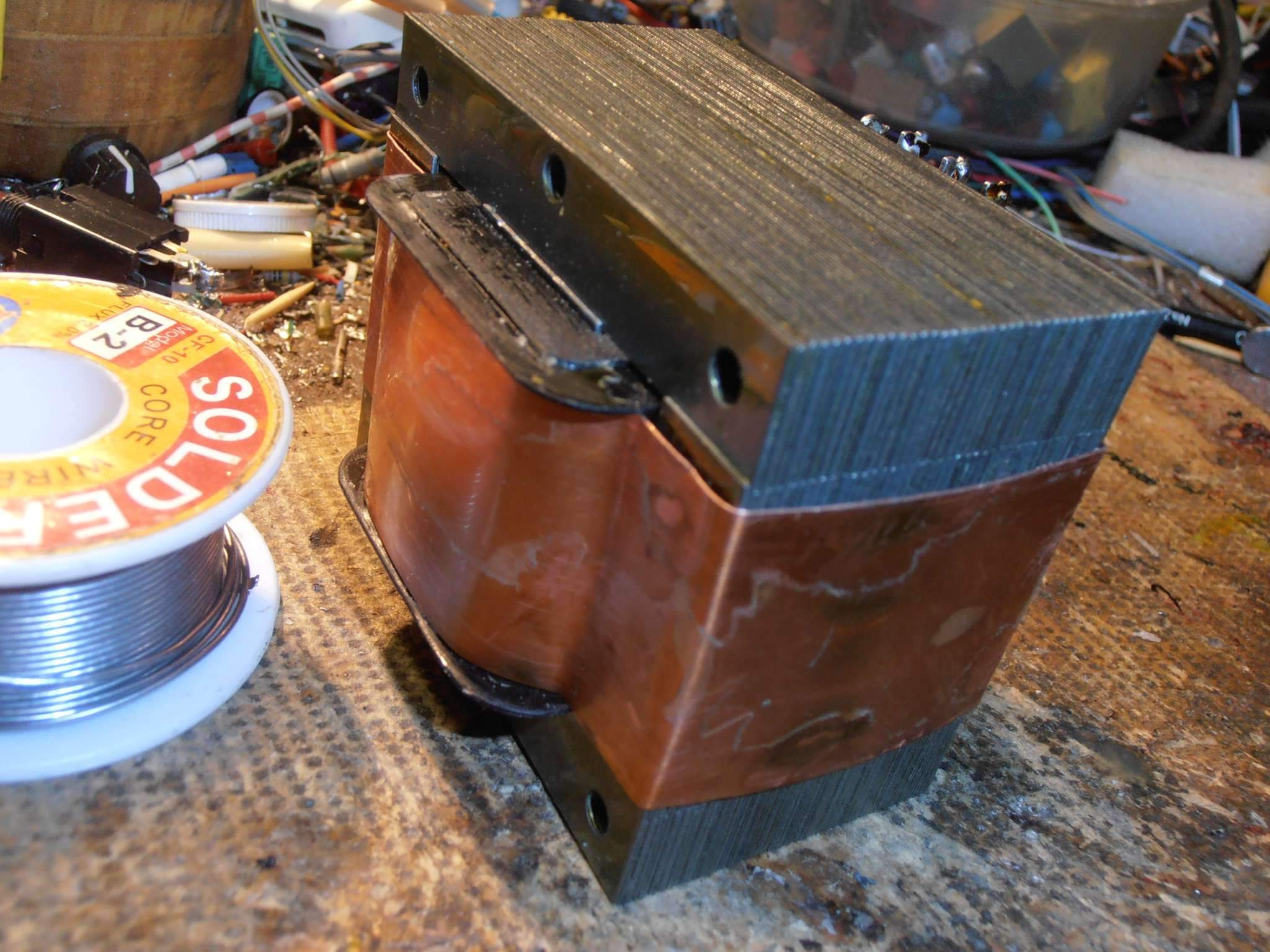

Вот еще  в коллекцию силовик на железе EI75 для однотакта 3-х ваттного .  По  Ргаб. с хорошим запасом для надежности .   Керн  25 х 40 мм ,  Окно под обмотки  34 х 10 мм .   Первичка : провод ПЭВ-2  0,25мм ( 0,29 по лаку) , 10слоёв  = 1063 витка (калька 0,04мм ) , межсекционная изол.  лаварил 2 слоя по 0,06мм+ калька ,2 слоя по 0,04 мм .  Экранная - 1 слой 0,16мм .   Анодная : Провод ПЭВ-2  0,2мм (0,225 мм по лаку) , 1150 витков  (9 ,5 слоя) ,калька .  Между анодной и накальной 1 - лаварил 2 слоя и калька 2 слоя.  Накальная 1  : 31 виток ПЭВ-2  0,64 по лаку ;  накальная 2  : 32 витка  0,64 по лаку.  Намотка плотная ,вручную мотал .
Напряжение на первичке 230 вольт (ток Х.Х.=28мА) ; анодная-235 вольт (при 60 мА) , накальная 1  6,2 вольта (при 0,8 А) ,накальная 2 -6,4 вольта (0,8 А ).
Фотки готового изделия
