Приветствую, уважаемые.

Вскочили у меня две ситуации, прошу сильно не бить по голове. Прошу вашего совета.

1. Возникла необходимость заказать местному мастеру силовик для усила. Звоню. Общаемся. Расписываю характеристики, ну там напряжения и токи. И вдруг он мне задает крайне коварный вопрос, на который у меня не было ответа, и я впал в ступор: "Какой мощности тебе нужен транс?". Научите как ответить также коварно расчитывается мощность силовика.

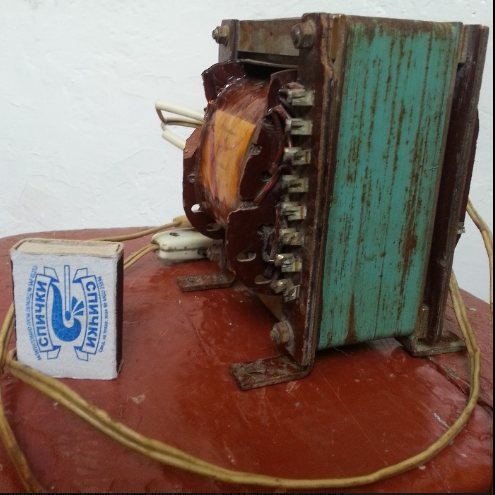

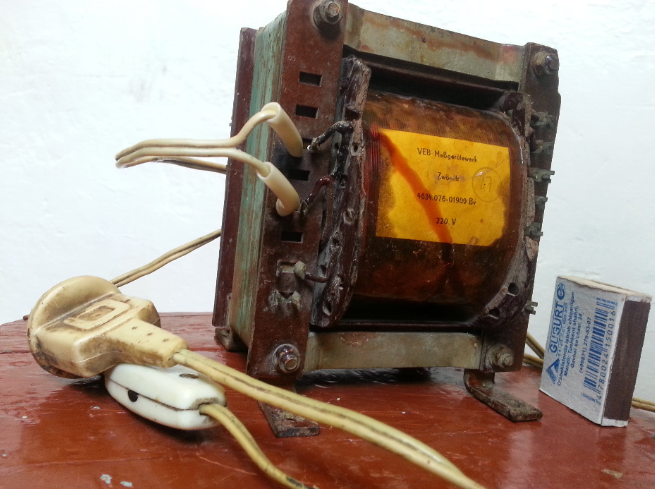

2. Есть транс от чего-то советского, со следами пожара горелости. Замеряем.
Одна обмотка, похоже первичка, — 175 Ом. (Коричневый и красный толстые справа.)
Вторая обмотка — 122 Ом. (Два коричневых слева.)
Третья обмотка — 2 Ом и звонится на корпус. (Два тонких справа.)
Есть еще и экран, но вроде норм, никуда не звонится. (Тонкий черный)
Вопрос, можно ли его оживить или оно того не стоит?
Фото прилагается.
Спасибо.

Оживить то можно любого горельца, было бы железо и каркас живой. Данный экземпляр в качестве силового может подойти только под какой-нибудь однотакт. Если я не ошибаюсь, это силовик от радиолы Ригонда, либо Урал, судя по толщине набора железа - явно от однотакта на одной 6п14п. Требуемая мощность определяется суммой мощности всех накалов ламп, плюс мощность анодной обмотки. Вычисляйте ток накала, умножайте на напряжение накала, и прибавьте ток анодки, умноженный на напряжение анодки. Вот вам и требуемая мощность силового трансформатора. Плюс запас процентов 10 минимум.

Вот спасибо.
Т.е. (для проверки) 2А * 6,3В =12,6 + 150мА * 275В = 41,25    ===53,58 округляем до 60.
Да ведь?

Думаю да. Отсюда вывод - данный трансформатор в качестве донора под ваши задачи не подойдёт, поскольку мощность его по железу ватт 45, не более...

Планирую заказать тороидальный из любопытства.
Горелец просто глаза мозолит, не знаю что с ним делать.

Согласен

... и добавил:

Горелец просто глаза мозолит, не знаю что с ним делать.

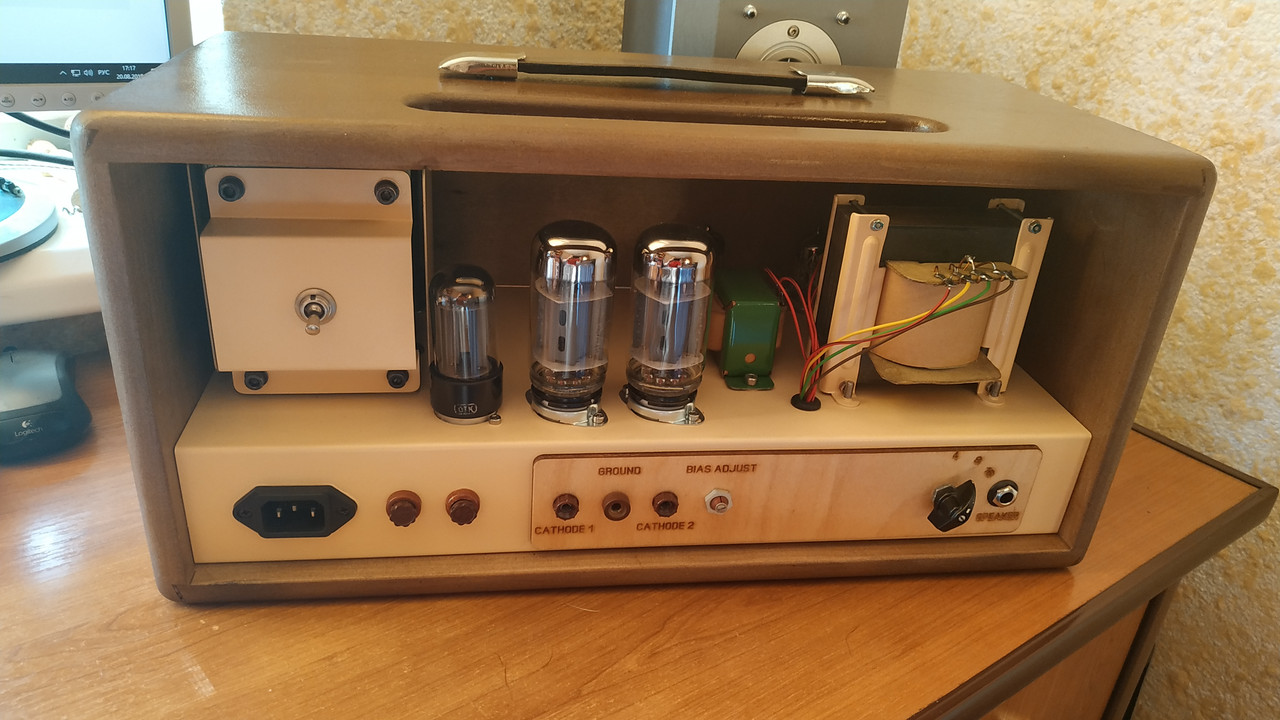

Я на подобном горельце намотал выходник под двухтакт на 6П3С-Е. Очень недурственно вышло.

 Ригонда-102  ТС-71


Похоже на EI120 .  Если так и сечение  12-16 квадрат , то хороший выходник 100 ваттгый или силовик для 50-60 ваттного ампа .  Годное ,кароч , железо    Надо в дело пускать

Ну, ежели горелец, то не стоит особо доверять омическому сопротивлению. Где-то прошило на корпус, где-то межвитковое, где-то между обмотками прошило. Вскрытие покажет...

XbIMbIK,  Транс перемотанный . У родного выводов первичек много . И сопротивление первички  ,помнится , около 30 Ом . Это если от Ригонда -моно.  На такую мощность не может быть нормальная первичка 122 ома .   И анодная (нормальная) примерно 40-50 Ом.  Дербаньте безжалостно и мотайте  нормальный для 4-х ваттного однотакта .  Или выходник  ватт на 15-18.

Да, он перемотан. Вот он до перемотки. Спасибо.
