Да-да, максимальное усиление 13) Ну цифра 14 просто по памяти.. забыл 2кОм или 3кОм стоит там последовательно с 10к.
Схема приведена как некая базисная, изначально ориентированная на гитару и бас, от которой можно плясать, улучшая и подгоняя конкретно под себя в любую сторону
Предложена как возможный вариант и совершенно не претендует на идеальность.
Прецизионный детектор здесь скорее из-за применения сдвоенных ОУ, чтоб не оставалось неиспользованных половин..
Соглашусь, что можно и на одном ОУ двухполупериодный выпрямитель сделать (понимаю о какой схеме речь), а оставшуюся половину пустить, например, на индикацию..

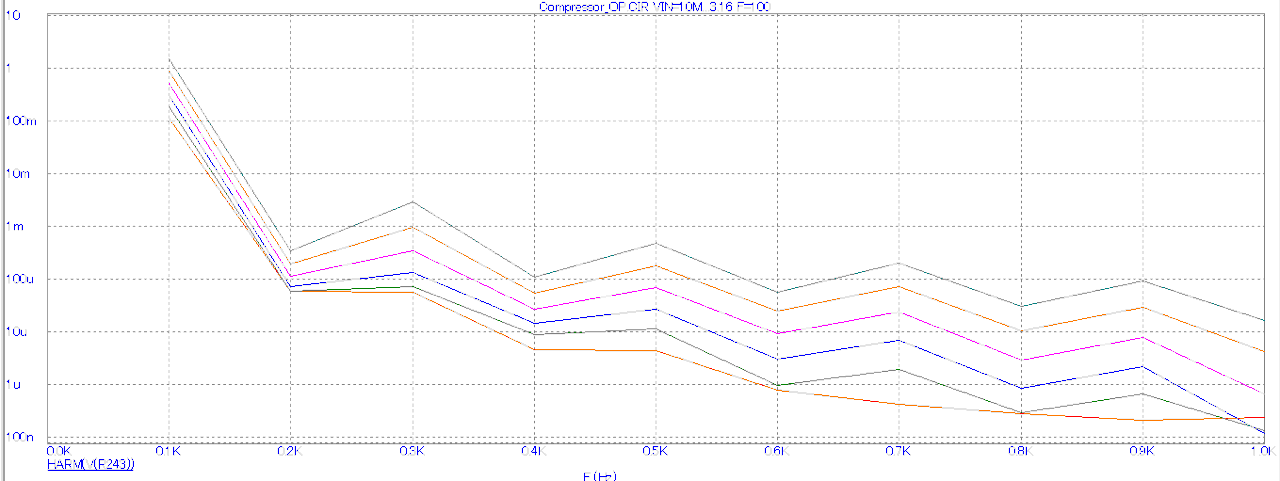

... и добавил:По искажениям хочу пояснить - у JFET есть одна особенность: максимум искажений у них при управляющем напряжении, близком к отсечке, а при управляющем напряжении около 0 (относительно истока) JFET переваривает при приемлемых искажениях амплитуду около 1/6 напряжения отсечки. В ПТ компрессорах именно поэтому лучше ПТ ставить так, чтоб максимальным сигналам соответствовало минимальное управляющее напряжение. Просто есть схемы в которых ПТ стоит в ООС ОУ вместо резистора, который с инвертирующего входа идет на землю - это вот не здорово вообще с точки зрения искажений, т.к при максимальных сигналах ОУ близок к отсечке и дает максимум искажений.. Хотя, мы же художники в плане звука) Прибор может и красить звук)
