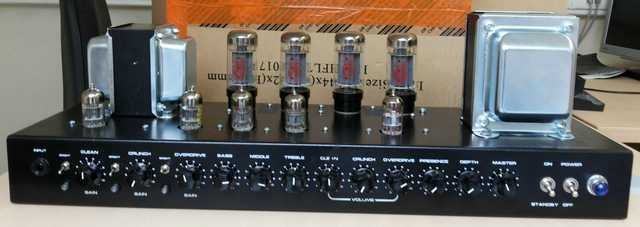

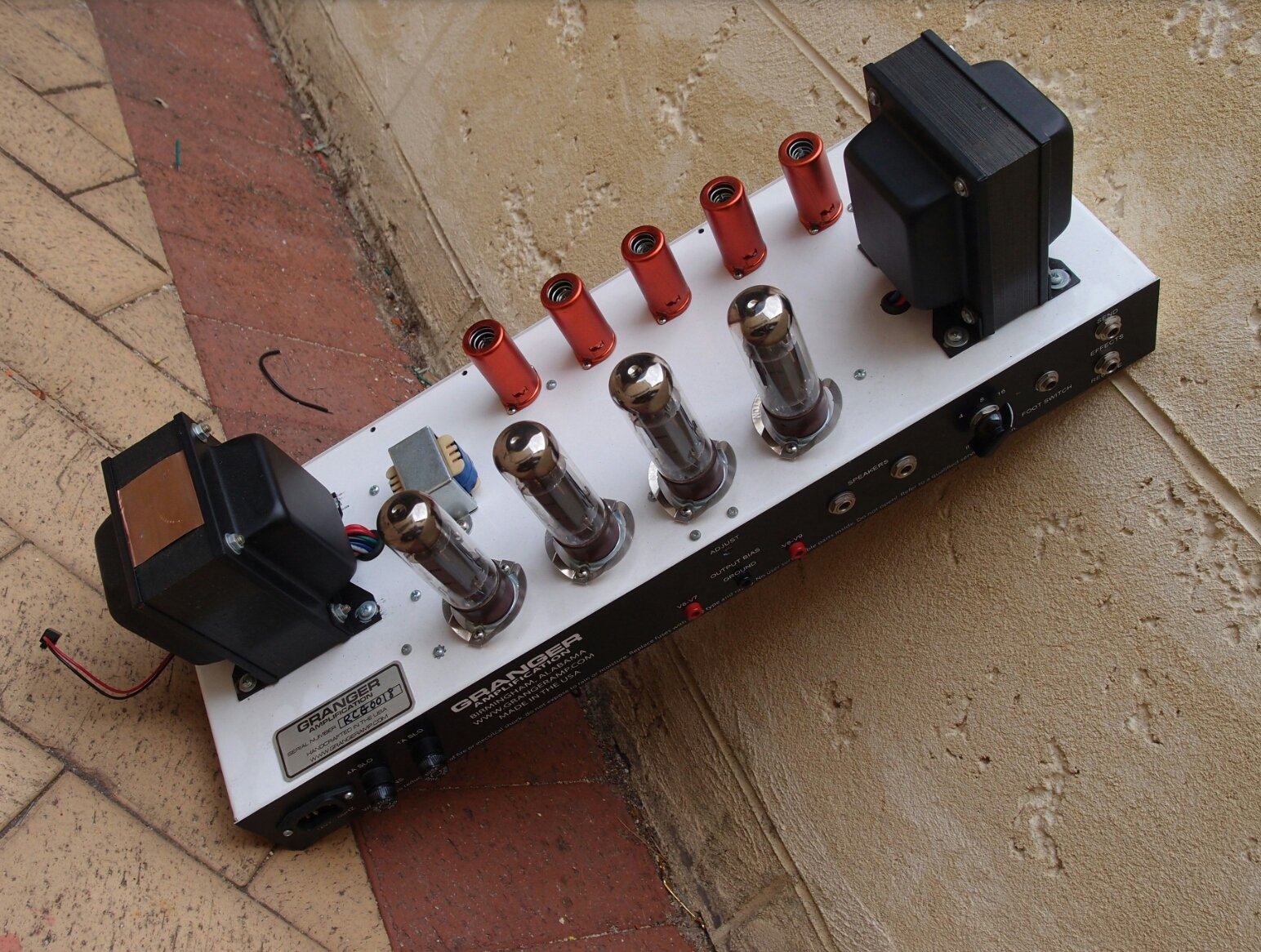

А трансы развернуть? Майк не инженер, делал на шару. ))

Силовик как удобнее. Выходник покрутить и определиться уже по факту. У меня в близких конструкциях выходник тоже по разному иногда стоит. Нюансов много.

моджо  попрет ежели уравнять их длины  аля диполь ?

Моджо попрёт, когда попрёт самовозбуждение

Поиском - зависимость магнитной индукции в проводнике от силы тока.  А далее сравниваем токи первички, вторички и делаем вывод.

... и добавил:

Надо же, как оказывается просто бывает сформулировать вопрос. Я прочитал, понял суть, и даже ответил, лишь потом автора идентифицировал. Неужели не нашлось Фарадея по соседству?

усилок же АБ, значит сильный ток идет в классе Б, когда одна лампа(пара) заперта!
Путь тока - из кондера питания, через выходник, через одну лампу опять в кондер питания.
Ставь лампы точно между выходником и банками первых электролитов. И свивай провода косичкой, но не как попало, а "по науке"   т.е. свивать пути прямого и обратного тока.
И трансы:  выходник тak, чтоб его поле рассеивания "било" мимо входа и первой 12Ах7. И силовик на другой стороне, чтоб его поле шло параллельно плоскости витков выходника. Трансы строго по оси, для симметрии

это - теоретически, самый оптимальный вариант. От него можно смело стартовать. А дальше пробовать

Позиция выходных ламп с эл.магнитной точки зрения - это ловля блох... разница не большая.

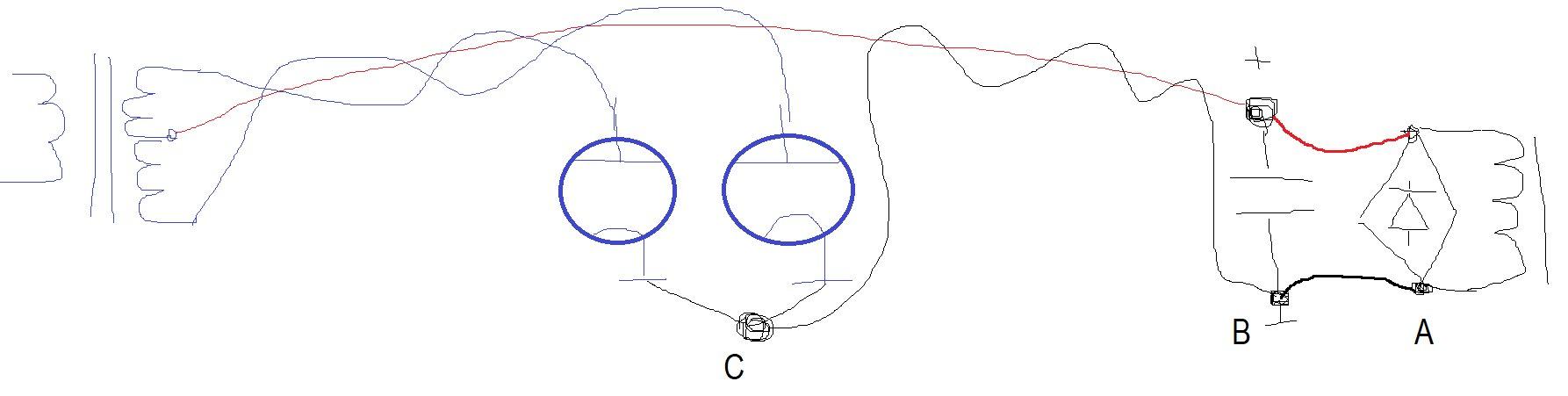

Смотри тут... если скрутить так - то получаешь минимальный сильноточный контур. И собственно позиция ламп не играет роли.  Ставь, как удобнее для монтажа, лейаута

... и добавил:

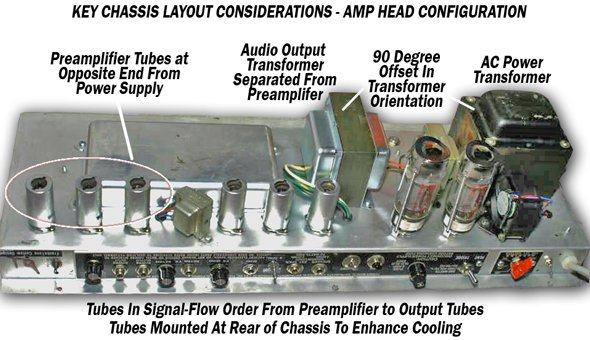

...  шо наименьшая порочная связь между PT и ОТ тогда,  когда один транс вертикальной установки, а другой - горизонтальной

= линии поля силовика должны проходить параллельно плоскости витков выходника!
А как идут эти линии - придется вспомнить школьную физику, ну или гуглить

для этого не обязательно иметь один горизонтальный, другой вертикальный.
Это хорошо для симметрии полей в присутствии шасси. !  т.е. чтоб шасси не "ломало" поле и не мешало "самовычитаться"
Но это уже второй урок, когда первый (поле рассеивания транса) будет усвоен

surfin bird, горизонтальный силовик просто физически удобнее. Плюс он перпендикулярен и дросселю и выходнику априори. Что сильно снижает проблемы при выборе ориентации. У выходника со стороны крышек поле наиболее минимальное.

это типичная меса-компоновка, когда много места
В своих рековых усилках они трансы ставят немного по другому, более "по науке". Смотри ректо бэдлэндер например.
т.е. выходник крышками вправо/лево (вместо вперед/назад). Для ловли помех силовика это без разницы, так и так оптимально. А вот наводка с самого выходника на первую лампу уменьшится

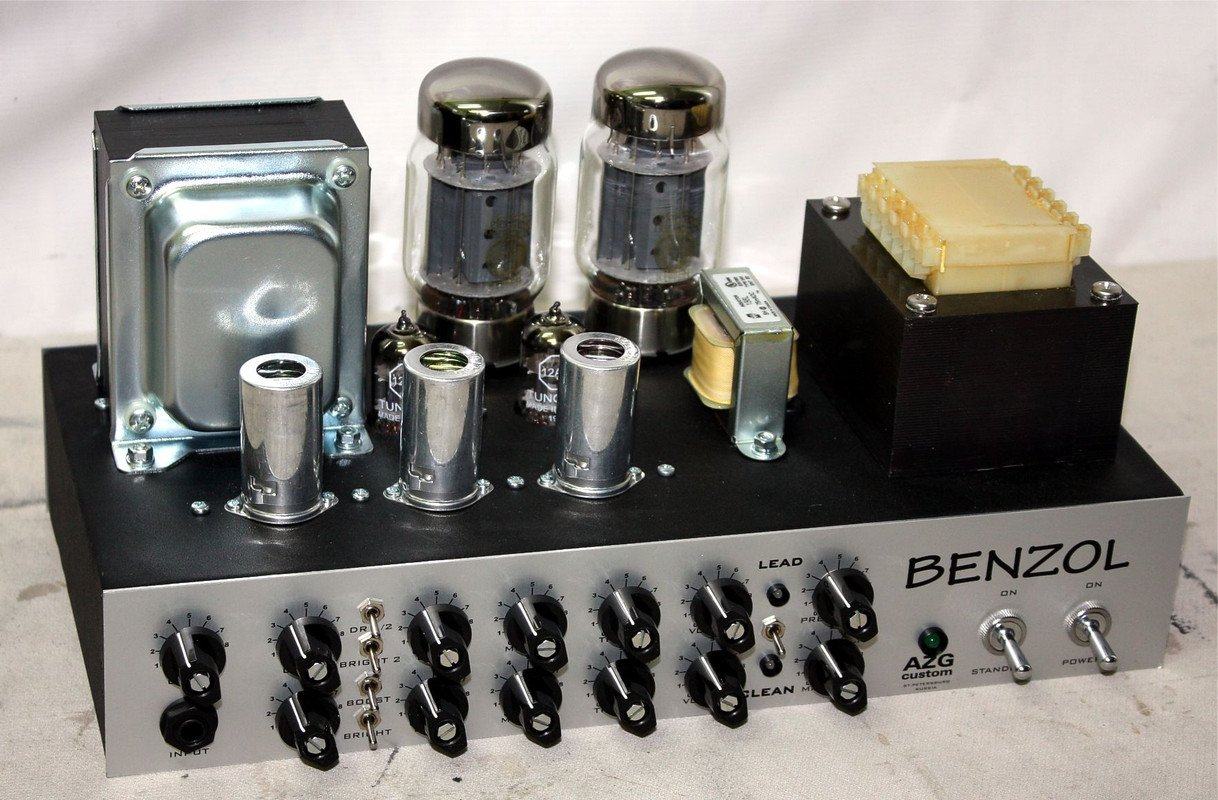

tube-freak, Смотря где стоит первая лампа. Выше по фотке моего Бензола видно как оптимально вышло когда первая сидит непосредственно у транса. Наводок НОЛЬ.

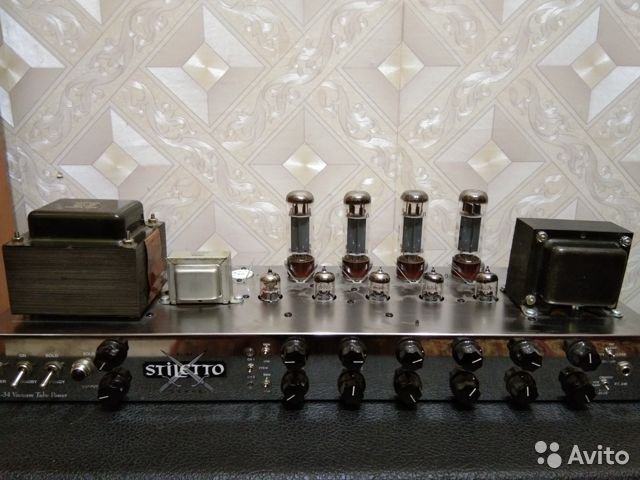

Вот на Стилетто я бы выходник развернул.

да, я именно про это. на стилетто выходник не совсем оптимально. Так же на дуал ректифаере.
А вот роадстер и роад кинг - там уже лучше. И на раковых обычно тоже хорошо.
