Есть мысля Hot Box собрать) А о Чампе я давненько задумывался, вот это действительно полезный опыт!
А что если сделать "приставку" к томату оконечник на 6п14п,  будет толк?

... и добавил:

Только питание до 250 вольт поднять

А про множитель я и не думаю! Полноценный транс с выходом после моста 250-270 вольт

... и добавил:

200-300 мА

ты на 200-300 сможешь запитать 2-3 усилка

ой понятия не имею
~50мА анодка и 1А накал
под кен или 2 диода каждую половинку обмотки по 50ма, под мост 1 обмотку на 50

берем делюкс, смотрим количество ламп, берем чамп, смотрим тут, там 4, тут 2, в 2 раза меньше, берем транс от делюкса и делим его по полам
ну а вообще, я тут подразобрался, подмсотрел, глядим знач в даташит лампы 6п6с, кушать она анодки, значит, просит 45мА, 6н2п - 2.3ма, складываем и чутка на запаса

лан, не бейте

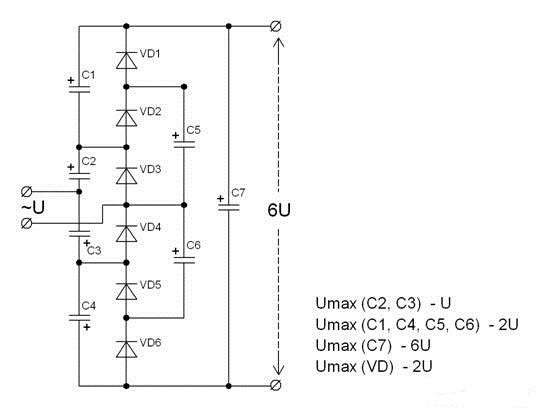

Добрый день! Нужен умножитель на 6. Нашел вот такую схему. Можно ли нижний контакт выхода безболезннено повесить на общую "землю" гибридного усилка? Пред - на лампах, УМЗЧ- на TDA-ке?

Ну ващет обычно так и делают при использовании умножителей минус выхода умножителя на землю и идет. Главное, чтобы питалово тдашной части было от отдельной вторички транса.

Питание ТДА-шки - от отдельной обмотки со средней точкой. Поэтому и возник вопрос, так как средняя точка как раз идет на землю.
