Питание ТДА-шки - от отдельной обмотки со средней точкой. Поэтому и возник вопрос, так как средняя точка как раз идет на землю.

Ну если обмотки вторичек разные, то криминала нет.

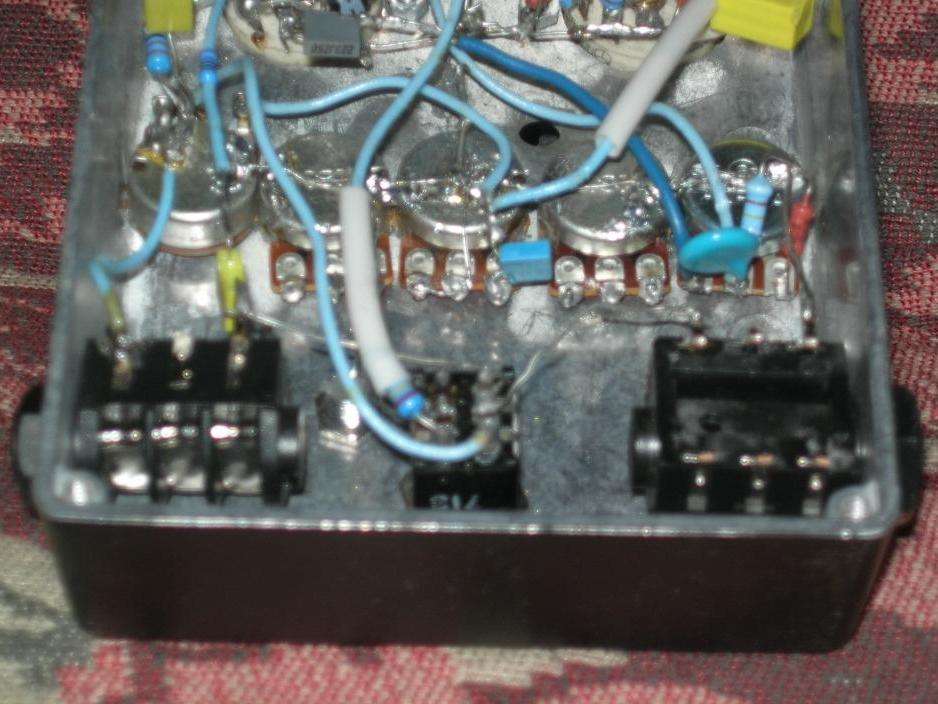

Добрый вечер! Как мне лучше скамутировать байпас? Просто сегодня появилась нужда в его использовании, подключил (ранее стоял для "красоты") а с ним блин возбуждается при выкручивании гейна больше половины, без него не было возбуда)
Подключил в выход (средний контакт) выбирая с томата и со входа (много где так видел DOD 250 пример)

... и добавил:

Где то слышал что с пассивным байпасом возбуждаются ламповые преампы..гдето))

Вот что так всё сложно. "Tomato" позиционируется как простой преамп, любой начинающий может спаять его. Но вот питание... 90-120 В хрен найдёшь где. Нужны всякие умножители, перевертыши, советские телевизоры. Я понимаю собрали на коленке из того что было (а потом шумит, пердит.. их-за чего бы это?), но сейчас уже кто-нибудь может хорошо объяснить какой трансформатор где купить? Или это фишка такая найти трансформатор? А lay файлов почему нет? Не все навесом собирают, так бы и писали в заголовке Сборка "томато" навесным монтажом. И нет здесь подробной инструкции по сборке. Пост - "хочу собрать, вот схема", а дальше спрашивать каждый шаг, не подходит под понятие "подробная инструкция" не раскрывает задуманного. Извините, накипело.

это томато - ошибка природы, непонятно почему оно вообще стало популярно.

на одной лампе можно было что-нибудь нормальное придумать

У меня вот такая печатка с сайта Datagor, как на неё реализовать блок питания?

"Блок питания" тут уже реализован на самой плате. К ней нужен трансформатор с двумя вторичками, на 90 и 6.4 в.

Я уточню, на всякий случай. Ты же в курсе, что эта печатка - под отечественную 6н2п, для 12ax7 нужно накал по другому разводить.
