Автор Тема: Marshall JCM800 2204 (помощь при сборке)  (Прочитано 20948 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #105 : Августа 08, 2019, 17:56:02 »

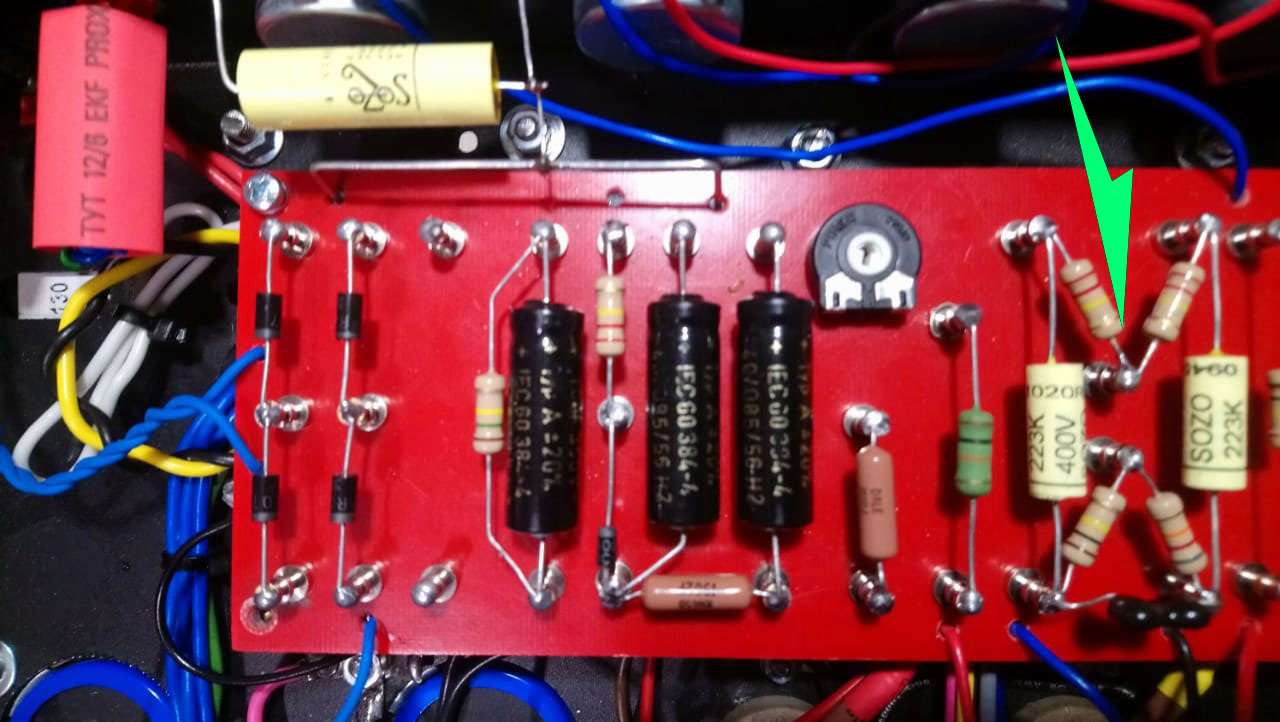

В точке с зеленой стрелкой есть минус?

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #106 : Августа 08, 2019, 18:24:54 »
Нет.  На диоде (на ножке плюс) показывает 75 + вольт, после диода ничего нет. Черный кабель (мультиметра на земле).  Если измерять ножки диода, показывает 75 вольт.
В той точке где вы показываете должно быть -40 -50 вольт относительно земли?
« Последнее редактирование: Августа 08, 2019, 18:26:42 от NomadSky »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #107 : Августа 08, 2019, 18:30:46 »
Ну, обычное дело, поднимай борд, ищи косяк. Да, д.б. минус, по лейке видно же.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1057
  • Репутация: +365/-2
  • yo yoda
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #108 : Августа 08, 2019, 18:32:56 »
Средняя точка подстроечника bias куда-нить подключена? :)

Сопротивление перед диодом какое? на картинке вроде 220к или 120к. Это много слишком.
У тебя же отдельная обмотка, ты же не валишь анодку.

Соединение с нижней точки 33к до зеленой стрелки есть?

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #109 : Августа 08, 2019, 18:35:13 »

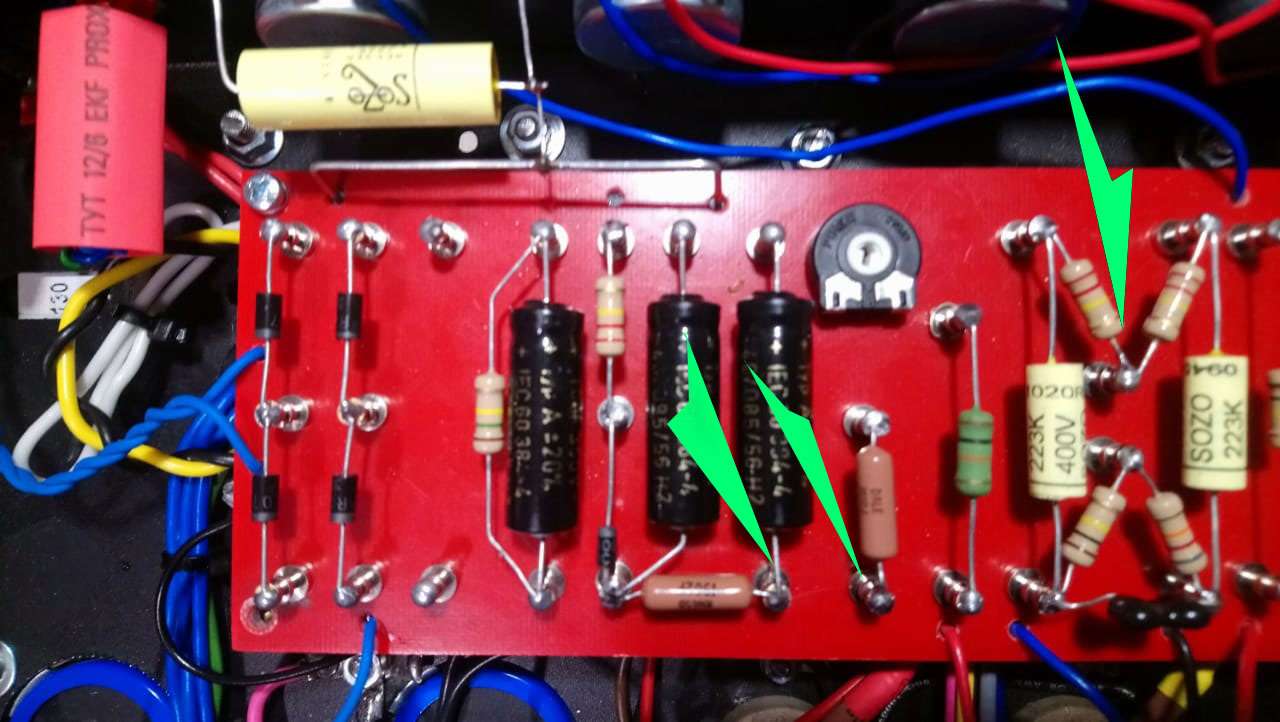

Вот тута глянь еще. Скорее всего забыл перемычку где-то запаять. Либо не туда запаял.

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #110 : Августа 08, 2019, 18:36:25 »
До диода 220к. Под подстроечником 47 к. Между кондерами 15 к. Средняя точка подстроечника на земле. После диода постоянного напряжения нет.
Перемычка есть.  Ну в общем плату сниму, досконально посмотрю. Когда паял, пистоны плохо лудились, мож где нет контакта...
« Последнее редактирование: Августа 08, 2019, 18:40:23 от NomadSky »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #111 : Августа 08, 2019, 18:38:07 »
Нет.  На диоде (на ножке плюс) показывает 75 + вольт, после диода ничего нет. ..
Мультимер переключил на постоянное напряжение?

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #112 : Августа 08, 2019, 18:39:44 »
Мультимер переключил на постоянное напряжение?
Да, конечно, про это знаю :)

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1057
  • Репутация: +365/-2
  • yo yoda
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #113 : Августа 08, 2019, 18:41:06 »
Если все соединения ок, а отрицательного смещения так и нет - посмотри диод!

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #114 : Августа 08, 2019, 18:42:36 »
Если все соединения ок, а отрицательного смещения так и нет - посмотри диод!
Менял. В начале фр 207 ставил, потом заменил на 4001. Переменка туда идет, дальше диода постоянки нет...

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #115 : Августа 08, 2019, 18:47:44 »
Земли нет возможно. Либо есть, но не там.
Полярность заземления биаса не попутал? Оч популярная тема

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1057
  • Репутация: +365/-2
  • yo yoda
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #116 : Августа 08, 2019, 18:48:57 »
Если перед диодом +75 а после него ничего, возможно анод диода закорочен на землю.
Посмотри, не закорочен ли левый или правый вывод 15к (между кондерами) на землю?

...
и да, подведена ли земля к верхним точкам кондеров?

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #117 : Августа 08, 2019, 18:49:07 »
Земли нет возможно. Либо есть, но не там.
Полярность заземления биаса не попутал? Оч популярная тема
Кондеры плюсами на землю... Их транса один конец на землю, другой к резистору, который перед диодом.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #118 : Августа 08, 2019, 18:49:41 »
Епрст.. Что там у тебя на лейке с обмотки биаса? Ты где сие чудо откопал?

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #119 : Августа 08, 2019, 18:51:29 »
Епрст.. Что там у тебя на лейке с обмотки биаса? Ты где сие чудо откопал?
Транс Ерасовский, с отдельной обмоткой для биаса.
