...Стоит ли там ставить резистор...

Ты пока ответа ждёшь, давно бы уже включил без резистора, посмотрел бы в каких пределах регулируется ток в оконечнике, подобрал бы номинал под конкретную пару ламп

NomadSky, этот резистор - верхнее плечо делителя напряжения, чем выше его сопротивление, тем ниже будет напряжение смещения на управляющих сетках и выше ток покоя. Подбери такой, чтобы нужный ток у тебя был примерно на середине хода подстроечника

Сколько должно быть примерно вольт на выходе?  От скольки до скольки должно триммероваться? Лампы el34.

Короче. Совсем упрощенно. На любую лампу есть описание, там указана максимальная мощность, рассеиваемая на аноде (назовём это Pamax). У любого мастера есть мультиметр, которым он может измерить напряжение на этом самом аноде - Ua. Если мощность поделить на напряжение, получится ток. Таким образом максимально допустимый ток Imax=Pamax/Ua
Для EL34 рекомендуется устанавливать ток покоя Iп 70-80 % от максимального, то есть Iп=0,75Pamax/Ua

Кроме этого:
1. На выходе усилителя должна висеть нагрузка.
2. Перед первым включением анодки необходимо убедиться в наличии отрицательного (!) напряжения на управляющих сетках. Т.е. щелкаем power - должен появиться накал и смещение.
3. Если всё есть, смело зажмурившись щёлкаем standby, принюхавемся, прислушиваемся, присматриваемся.
4. Если нет ни дыма, ни открытого огня, контролируем анодное напряжение и ток покоя. Ток измеряем косвенным методом - измеряем напряжение на измерительных резисторах в катодах.
5. После каждого выключения усилителя во время отладки, прежде чем лезть руками и паяльником, контролируем напряжение на электролитах фильтра!


... и добавил:

Да, выключать лучше сразу тумблером power - быстрее электролиты разрядятся

Я помню по мандражировал с полчаса, и просто зажмурился... и включил! Во... всё было нормально...

... и добавил:

Ну блин, запустил?

Работаем над этим. Еще пару исправлений и запуск

Лентяй!


Терпение)))

... и добавил:

В общем включил... Без анодки, накал есть, нормальный. Измерил отрицательное напряжение на 5 ножке выходной лампы (надеюсь правильно?)Показывает -,576 на первой лампе и -,840 на второй. Включил анодку, лампы начали сильно нагреваться(рукой трогать нельзя, сильно горячо)Сразу выключил. Дальше пока боюсь включать, пока не понятно, что куда. Вместо резистора который подбираю, поставил переменник, где то мегаом...
Какие будут инструкции?


NomadSky, напряжение смещения должно быть одинаковым на обоих плечах. От -40 до -50 В где-то. Копай монтаж

Ок! Ищу...

Лампы будут греться, это нормально. Ненормально, если аноды будут раскаляться докрасна.

Посмотреть не успел, но вроде так и было, раскалились. В общем пока понять не могу. Перейду на обьяснения на пальцах, чтоб самому тоже понятнее было так как образование по данному у меня предмету отсутствует.

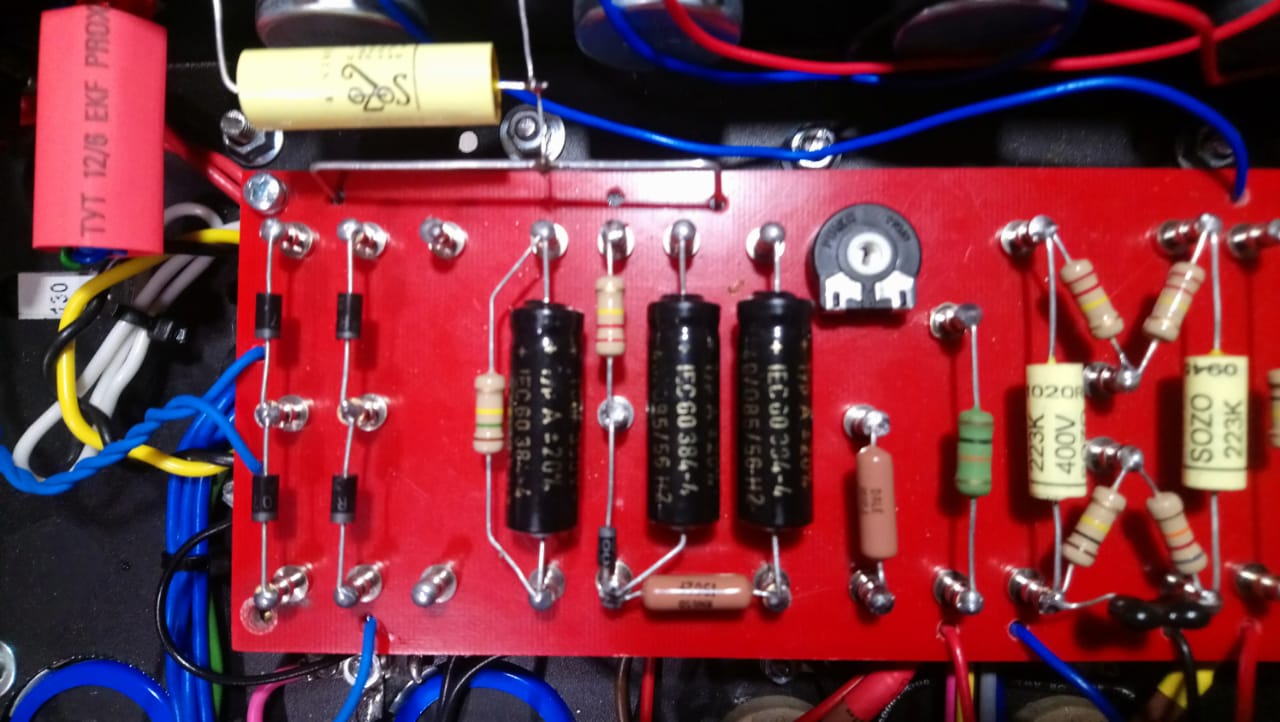

- Измеряю так: черный кабель щупа мультиметра на землю, красный на пятую ногу выходной лампы, ничего не показывает. Если черный щуп мультиметра на плюс диода, который в смещении стоит, то показывает - 80 в в обеих плечах... С монтажом проблемы?

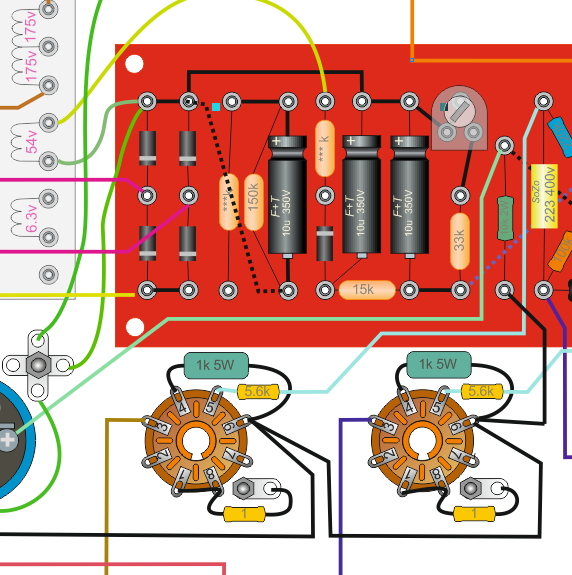

Перемычки под платой.
Добавлю... Переменный ток, если измерять с земли и к плюсу диода, показывает около 80в.
