Автор Тема: Marshall JCM800 2204 (помощь при сборке)  (Прочитано 21125 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #15 : Марта 05, 2019, 16:28:28 »
Цитата: bottle от Марта 05, 2019, 16:10:34
NomadSky, выше? Ниже? Я вас не понимайт :hmmm:
Сорри. В общем не хотелось менять самые популярные, (если можно так сказать) лайоты. Хочется максимально не меняя законнектить. На рисунке примерно приведу.


Позже научусь картинки постить...
« Последнее редактирование: Марта 05, 2019, 17:04:58 от Dying Fetus »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #16 : Марта 05, 2019, 16:56:09 »
NomadSky, да, ход мысли верный :)

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #17 : Марта 05, 2019, 16:58:18 »
Цитата: bottle от Марта 05, 2019, 16:56:09
NomadSky, да, ход мысли верный :)

Спасибо!)

Оффлайн Максим Смелый

  • Опытный
  • ****
  • Сообщений: 541
  • Репутация: +51/-15
  • Inmalum
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #18 : Марта 05, 2019, 19:25:15 »
Цитата: Олег Кононов от Марта 05, 2019, 16:19:29
Так Олег всё еще принимает заказы, или нет?
нет. может его и уломаете на шасси, но вероятнее это будет длится долго.

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #19 : Марта 08, 2019, 08:43:48 »
Все ли правильно нарисовал по питанию? Схема адаптирована к силовому трансу тс 130.


« Последнее редактирование: Марта 08, 2019, 09:03:07 от NomadSky »

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1357
  • Репутация: +344/-1
  • Если нельзя, но очень хочется, то можно
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #20 : Марта 08, 2019, 09:26:03 »
NomadSky, Я бы сразу накал приподнял.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #21 : Марта 08, 2019, 10:09:58 »
NomadSky, да, приподними накал.
Те резисторы с вопросом = по 100 Ом.
Точку их соединения вольт на 40 поднимаешь и всё пучком. Получить их можешь простым делаителем

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #22 : Марта 08, 2019, 12:11:17 »
Так?

« Последнее редактирование: Марта 08, 2019, 12:14:26 от NomadSky »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #23 : Марта 08, 2019, 12:17:49 »
1мкф маловато наверно. подстроечник не обязателен, там не нужно точно накручивать. 40-80 вольт нормально

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #24 : Марта 08, 2019, 12:24:28 »
Цитата: akl от Марта 08, 2019, 12:17:49
1мкф маловато наверно. подстроечник не обязателен, там не нужно точно накручивать. 40-80 вольт нормально
Из остатков есть 10u 100v F+T. Хватит?

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2056
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #25 : Марта 08, 2019, 12:51:55 »
Норм.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #26 : Марта 08, 2019, 15:13:55 »
Входной резистор в регуляторе смещения (120К) уменьшить, подобрав по месту, для получения необходимого напряжения в среднем положении регулятора.

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #27 : Марта 08, 2019, 16:10:26 »
Цитата: alkuz от Марта 08, 2019, 15:13:55
Входной резистор в регуляторе смещения (120К) уменьшить, подобрав по месту, для получения необходимого напряжения в среднем положении регулятора.

В варианте https://www.yerasov.ru/sites/default/files/schemas/hammer_head_0.pdf  я так понимаю его вообще нет?  (Hammer Head)

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4908
  • Репутация: +4536/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #28 : Марта 08, 2019, 17:12:15 »

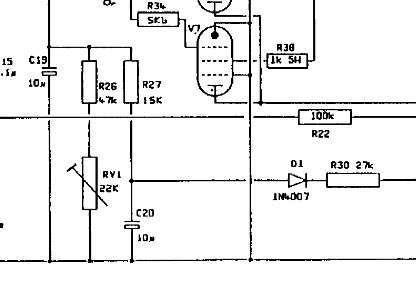

NomadSky, обрати внимание на схему оригинального JCM800

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #29 : Марта 08, 2019, 18:29:16 »
Цитата: NomadSky от Марта 08, 2019, 16:10:26
В варианте https://www.yerasov.ru/sites/default/files/schemas/hammer_head_0.pdf  я так понимаю его вообще нет?  (Hammer Head)
Номинал этого резистора зависит от напряжения на обмотке, с которой он подключается. Значение 120к скорее всего осталось от схемы без отдельной обмотки смещения, для подключения к анодному выводу трансформатора.
