Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #30 : Марта 10, 2019, 05:04:24 »

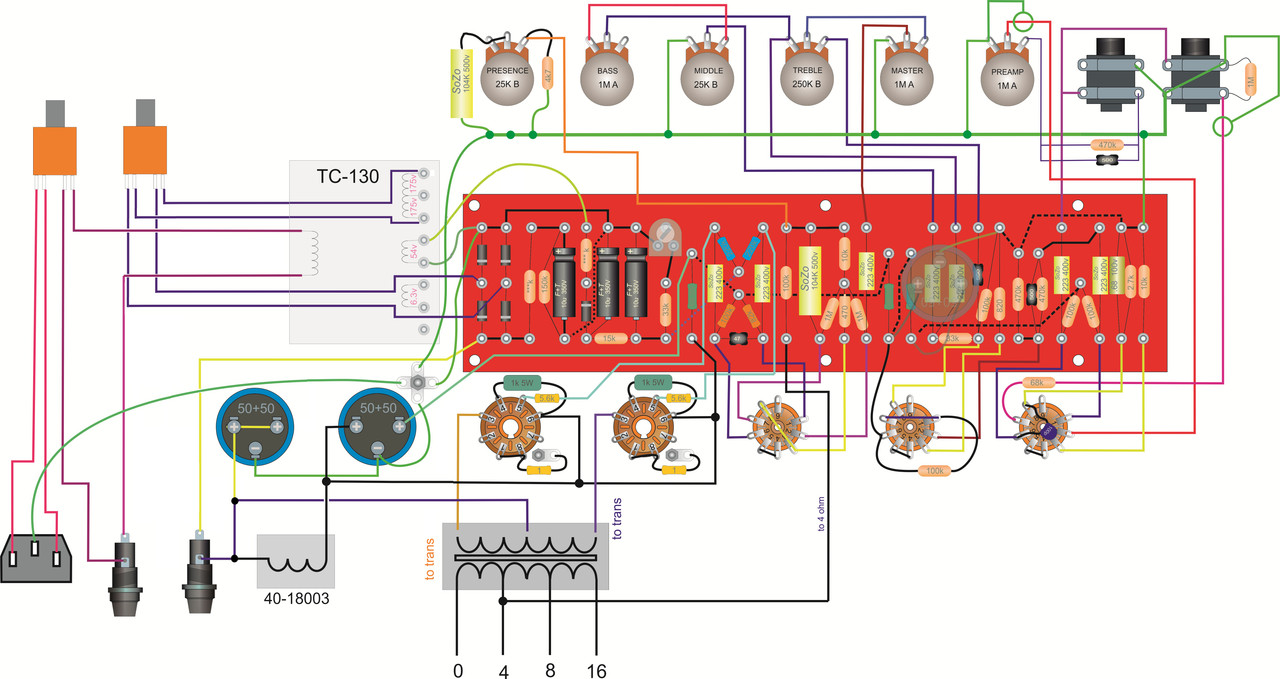

Предварительный лайот. Пока без накала. Не проверено! Для критики.





« Последнее редактирование: Марта 10, 2019, 05:08:01 от NomadSky »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #31 : Марта 10, 2019, 10:01:25 »
NomadSky, на показанной ранее схеме высокое у тебя разрывается по переменке. В на данной лейке ты мало того, что размыкаешь постоянку, так ты еще и не отключаешь выходные лампы.

Онлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4913
  • Репутация: +4536/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #32 : Марта 10, 2019, 10:01:40 »
В чем рисовалось?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #33 : Марта 10, 2019, 10:05:36 »
Цитата: trengtor от Марта 10, 2019, 10:01:40
В чем рисовалось?
скорее всего в Кореле  ;)

... и добавил:

В общем как-то так



Но лучше так


« Последнее редактирование: Марта 10, 2019, 12:12:11 от alkuz »

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #34 : Марта 10, 2019, 13:56:10 »
Цитата: alkuz от Марта 10, 2019, 10:01:25
NomadSky, на показанной ранее схеме высокое у тебя разрывается по переменке. В на данной лейке ты мало того, что размыкаешь постоянку, так ты еще и не отключаешь выходные лампы.

Ок! Спасибо за замечание! Поменял.




Цитата: trengtor от Марта 10, 2019, 10:01:40
В чем рисовалось?

Делалось в корел. Файл вложил.


« Последнее редактирование: Марта 10, 2019, 16:21:39 от NomadSky »

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • Репутация: +75/-0
  • TuBe Or Not TuBe
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #35 : Марта 10, 2019, 15:02:13 »
Молодец конечно, но тебе не жаль потраченного времени? Неужели не нашел в сети ПРОВЕРЕННЫЙ, РАБОЧИЙ лэйаут для 800го?
По неопытности можно накосячить некисло, загубить проект и отбить желание что-то делать вообще.

Ну плюс тебе поставлю для уверенности. Удачи!

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #36 : Марта 10, 2019, 15:24:22 »
Цитата: Gain от Марта 10, 2019, 15:02:13
Молодец конечно, но тебе не жаль потраченного времени? Неужели не нашел в сети ПРОВЕРЕННЫЙ, РАБОЧИЙ лэйаут для 800го?
По неопытности можно накосячить некисло, загубить проект и отбить желание что-то делать вообще.

Ну плюс тебе поставлю для уверенности. Удачи!
Ну вобщем-то тот самый рабочий вариант 800-го исторически был на печатной плате  ;) А все остальное такое-же творчество свободных художников, потенциально с такими-же скрытыми ошибками.
Лично для меня, все это копание в мелочах, с вычерчиванием и постоянными корректировками, и есть самая приятная часть процесса создания усилителя.
Не, ну конечно если через неделю концерт в лосанжелесе, т можно и поторопиться...  8)
« Последнее редактирование: Марта 10, 2019, 15:27:21 от alkuz »

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #37 : Марта 10, 2019, 15:26:55 »
Цитата: Gain от Марта 10, 2019, 15:02:13
Молодец конечно, но тебе не жаль потраченного времени? Неужели не нашел в сети ПРОВЕРЕННЫЙ, РАБОЧИЙ лэйаут для 800го?
По неопытности можно накосячить некисло, загубить проект и отбить желание что-то делать вообще.

Ну плюс тебе поставлю для уверенности. Удачи!

Спасибо! Лайотов в сети много перебрал.  Можно конечно готовый использовать. Можно и кит заказать, но в голове от этого мало полезной инфы останется. Любое рисование лайота это не плохая репетиция перед сборкой. Постепенно начинаешь понимать, где какие детали стоят и куда они идут. Накосячить да, можно, потому тут выкладываю, чтоб на старые грабли не наступить. До этого собирал ламповые преды для микрофонов. До конца доходил, надеюсь и тут не сойду с пути! ;) В будущем хочу собрать свое видение этого прибора. Но в начале нужно собрать классический вариант.

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • Репутация: +75/-0
  • TuBe Or Not TuBe
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #38 : Марта 10, 2019, 15:53:39 »
По лэйауту:
- заземление на сетевом разъеме крепится обычно проводом минимальной длины возле самого разъема
- анодный предохранитель не отключает выходной транс
Возможно мелочи, но всё же. Если так задумывалось, можно проигнорить. Я тоже только учусь.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #39 : Марта 10, 2019, 16:09:41 »
Цитата: Gain от Марта 10, 2019, 15:53:39
- анодный предохранитель не отключает выходной транс
Кстати да. NomadSky, обрати внимание как у меня выше было нарисовано его подключение

Оффлайн NomadSky Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #40 : Марта 10, 2019, 16:20:06 »
Ок! Спасибо! Учту, исправлю!

Оффлайн Антон Петкевич

  • Новичок
  • *
  • Сообщений: 36
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #41 : Марта 14, 2019, 12:41:23 »

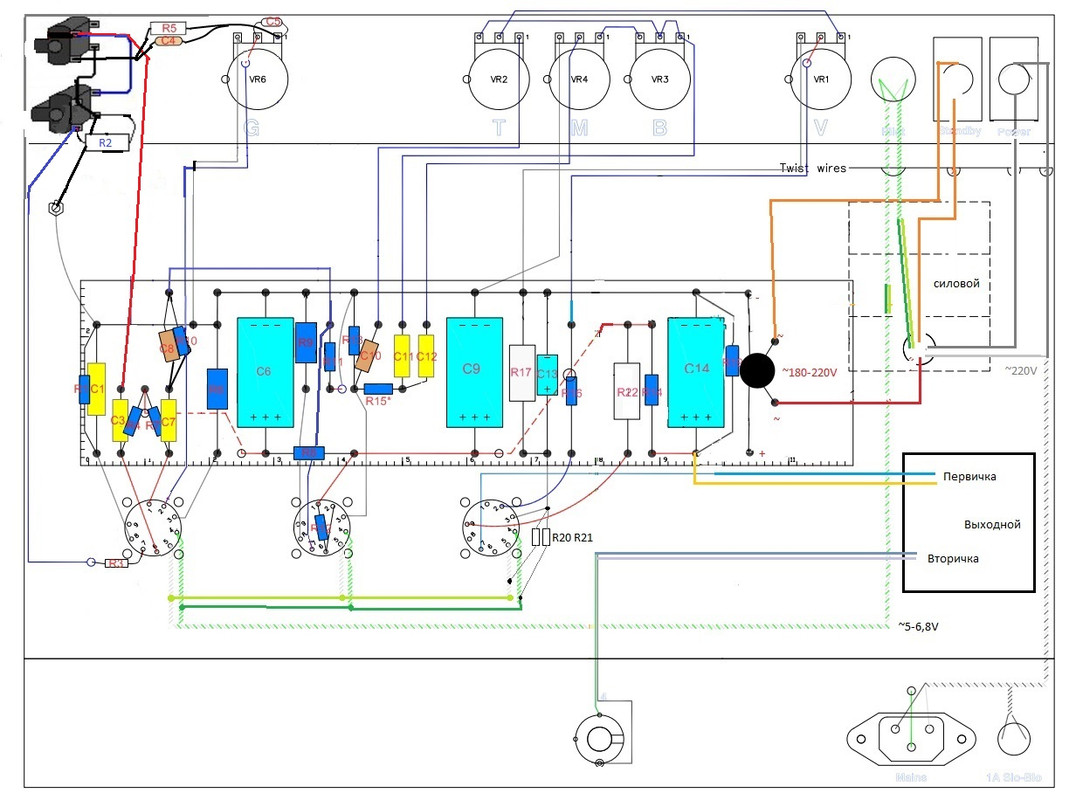

вот я себе месяц назад сделал копию маршала на советских лампах. играет для кваритры очень хорошо, но сильны ли отличия от оригинального. Оргинальный вроде 80ВТ, а мой сколько тогда?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #42 : Марта 14, 2019, 13:30:18 »
Цитата: Антон Петкевич от Марта 14, 2019, 12:41:23
вот я себе месяц назад сделал копию маршала на советских лампах. играет для кваритры очень хорошо, но сильны ли отличия от оригинального. Оргинальный вроде 80ВТ, а мой сколько тогда?

Что может быть проще!!! Находишь в ближайшем окружении, у когонибудь, оригинальный Marshall 2204, выпуска 1981/84 года, слушаешь, сравниваешь. Думаю будет неплохо, даже может быть твой лучше. У них-же небыло советских ламп, ставили всякую фигню. И старых теликов у них тоже небыло, чтобы было где взять отличные трансформаторы. Заказывпли всякие дурацкие Дрейки, прости хоспидя ;)
« Последнее редактирование: Марта 14, 2019, 13:47:16 от alkuz »

Оффлайн Антон Петкевич

  • Новичок
  • *
  • Сообщений: 36
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #43 : Марта 14, 2019, 13:38:18 »
Цитата: alkuz от Марта 14, 2019, 13:30:18
Находишь в ближайшем окружении, у когонибудь, оригинальный Marshall 2204, выпуска 1970/72
Да у меня и окружения даже нет. я волк одиночка. а приобрел гитару тогда же ,как и сделал усилитель. пару знакомых есть в гитарной теме. но они в других странах и играют либо в гитар риг либо в транзистор

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Marshall JCM800 2204 (помощь при сборке)
« Ответ #44 : Марта 14, 2019, 13:49:29 »
Антон Петкевич, ну для начала надо постараться избегать таких определений как копия, показывая такое ;)
