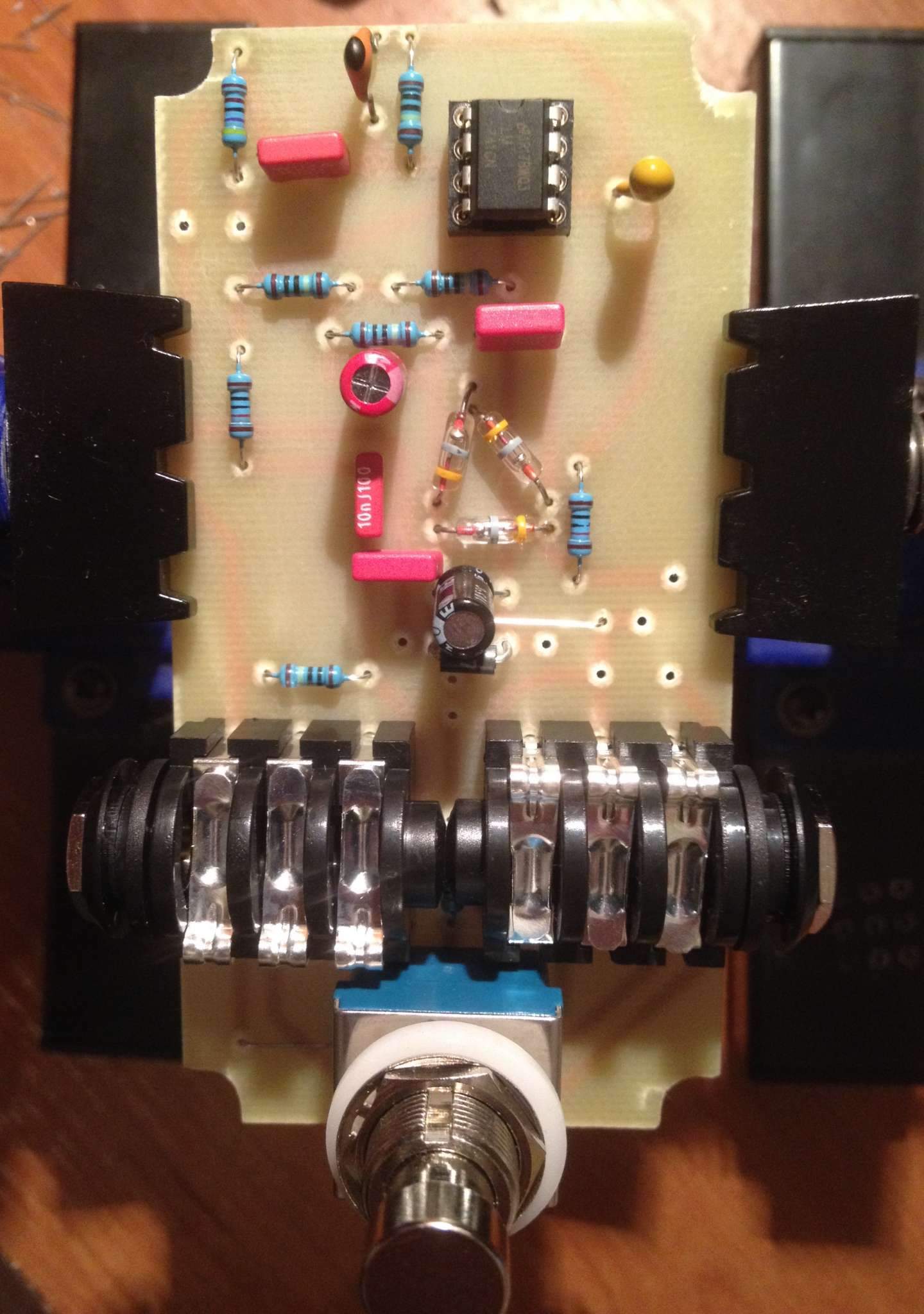

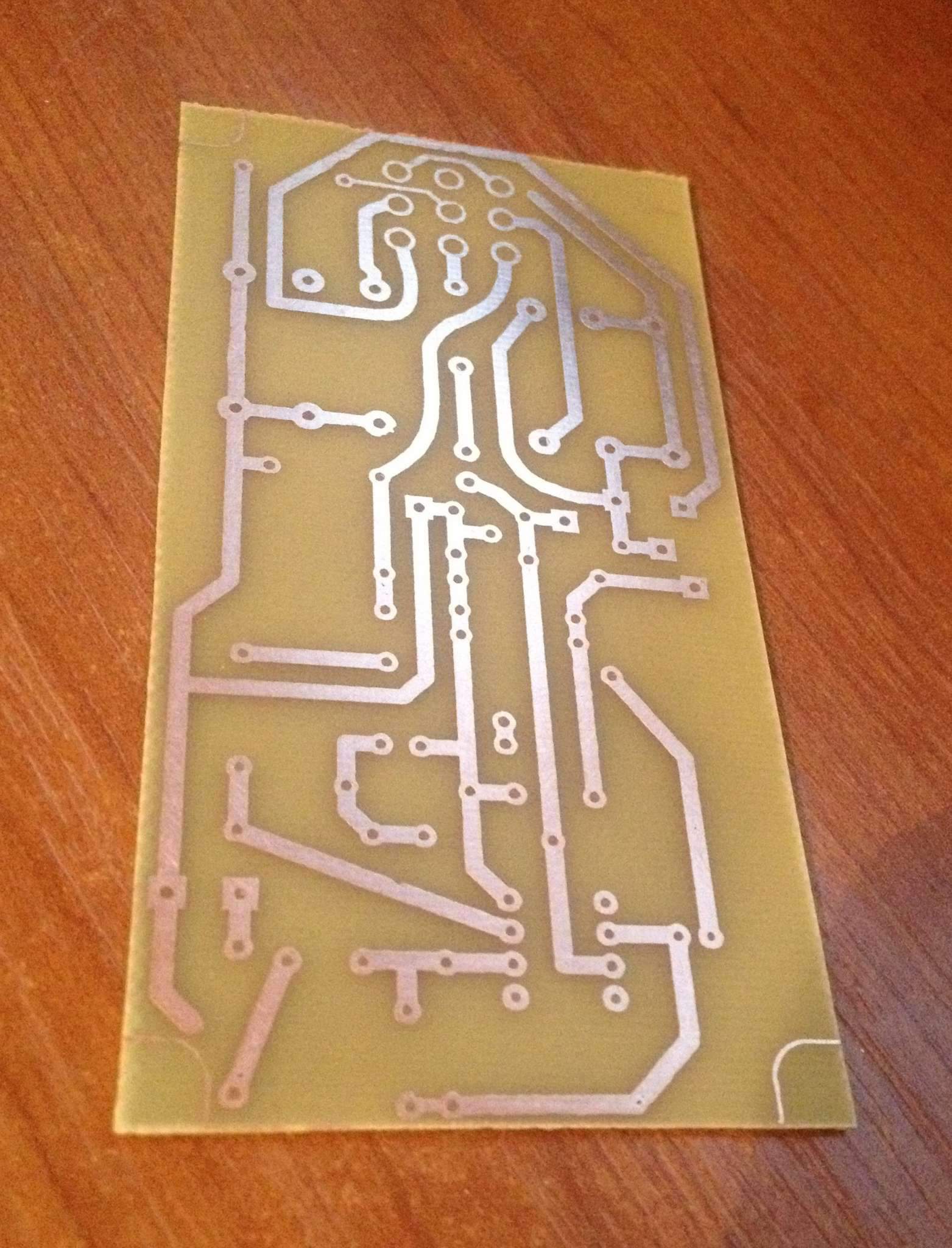

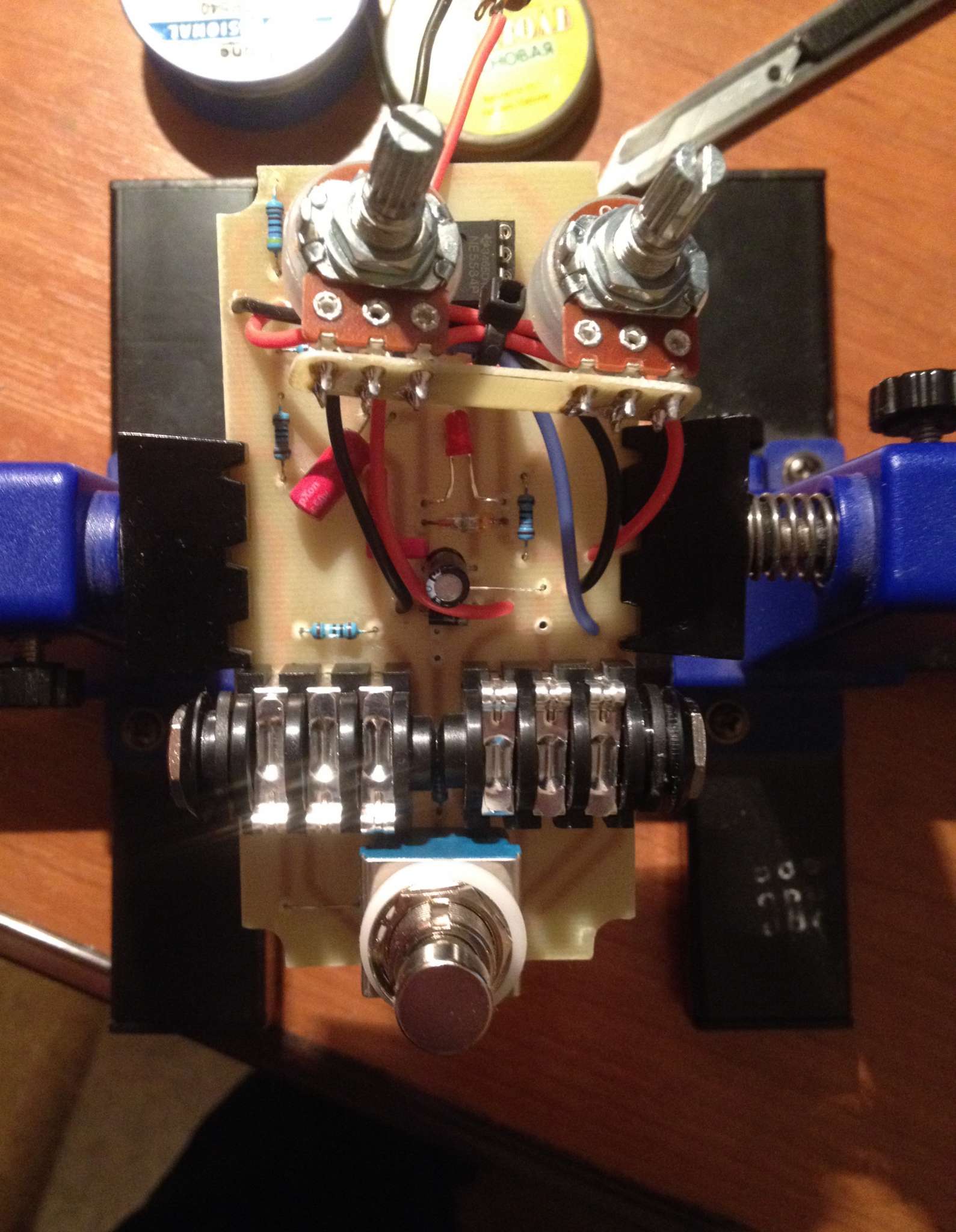

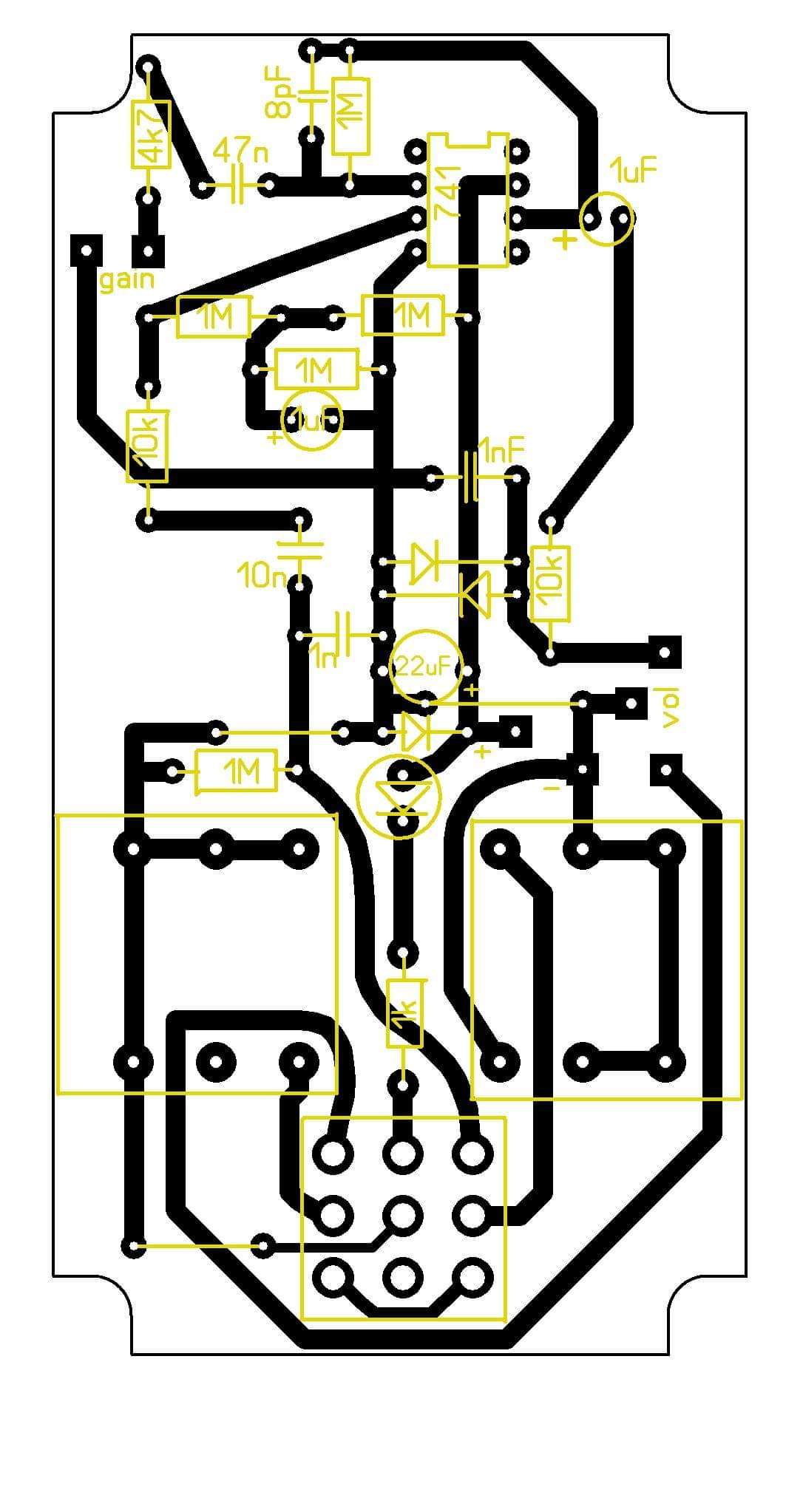

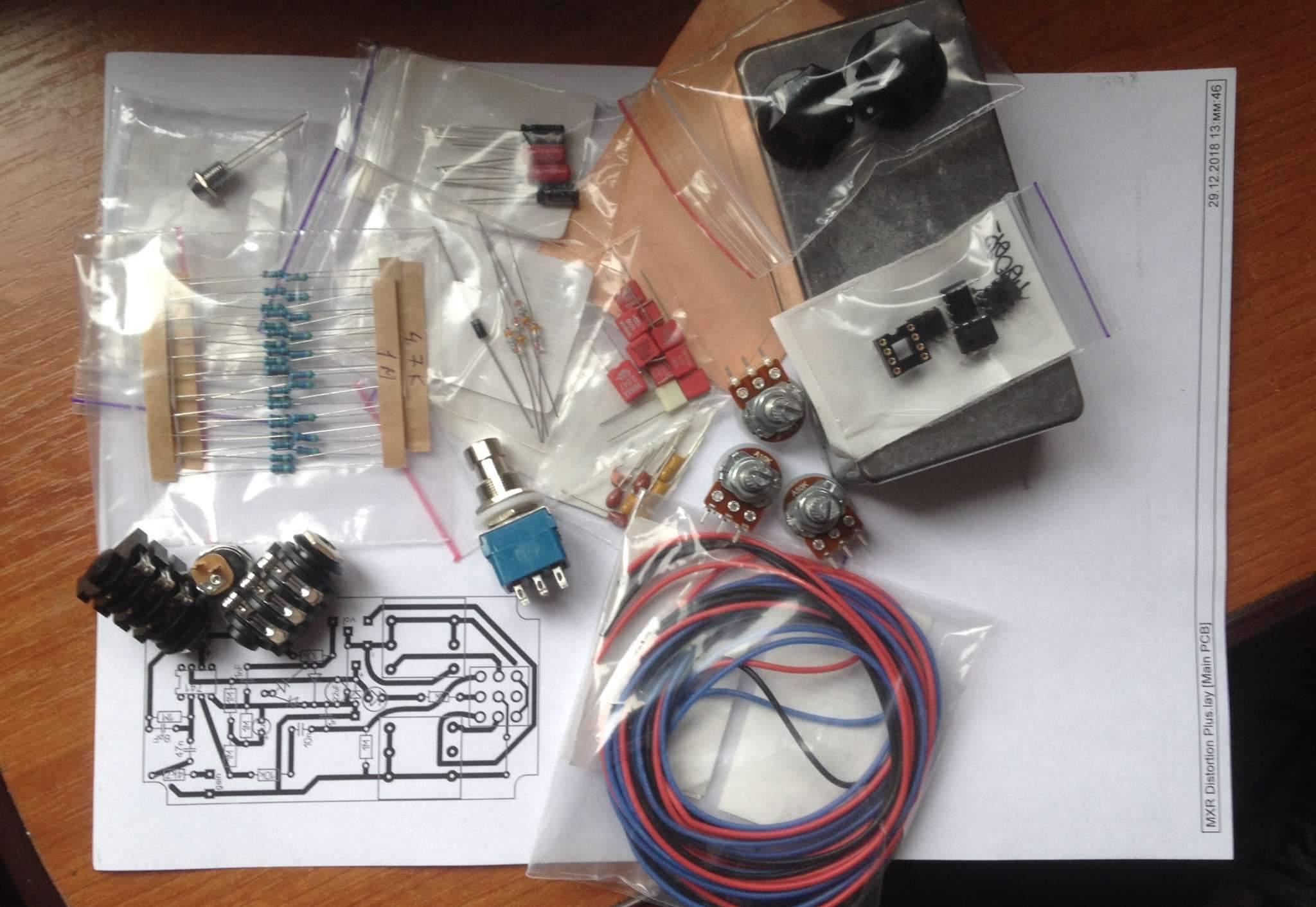

Собрал я эту схему, заработала не сразу, на 741 ОУ не запустилась вообще, воткнул 5534 - заработала. Пробовал еще на 071, работает, но резковато как-то. Оставил 5534. Экспертментировал с диодным ограничением, сразу запаял асииметрично германий  2+1, потом германий+кремний, германий+красный LED. Остановился на последнем, с ним звук наиболее округлый, и выхлоп довольно большой. Конденсаторы обвязки ОУ - Wima MKS, на выходе ОУ - тантал. Схема довольно малошумящая, да и щелчка при переключении байпасса на удивление нет, даже на очень большой громкости. В отличии от оригинальной схемы, потенциометр гейна на 500 кОм, обратный логарифм, потенциометр громкости на 50 кОм, логарифм.

... и добавил:

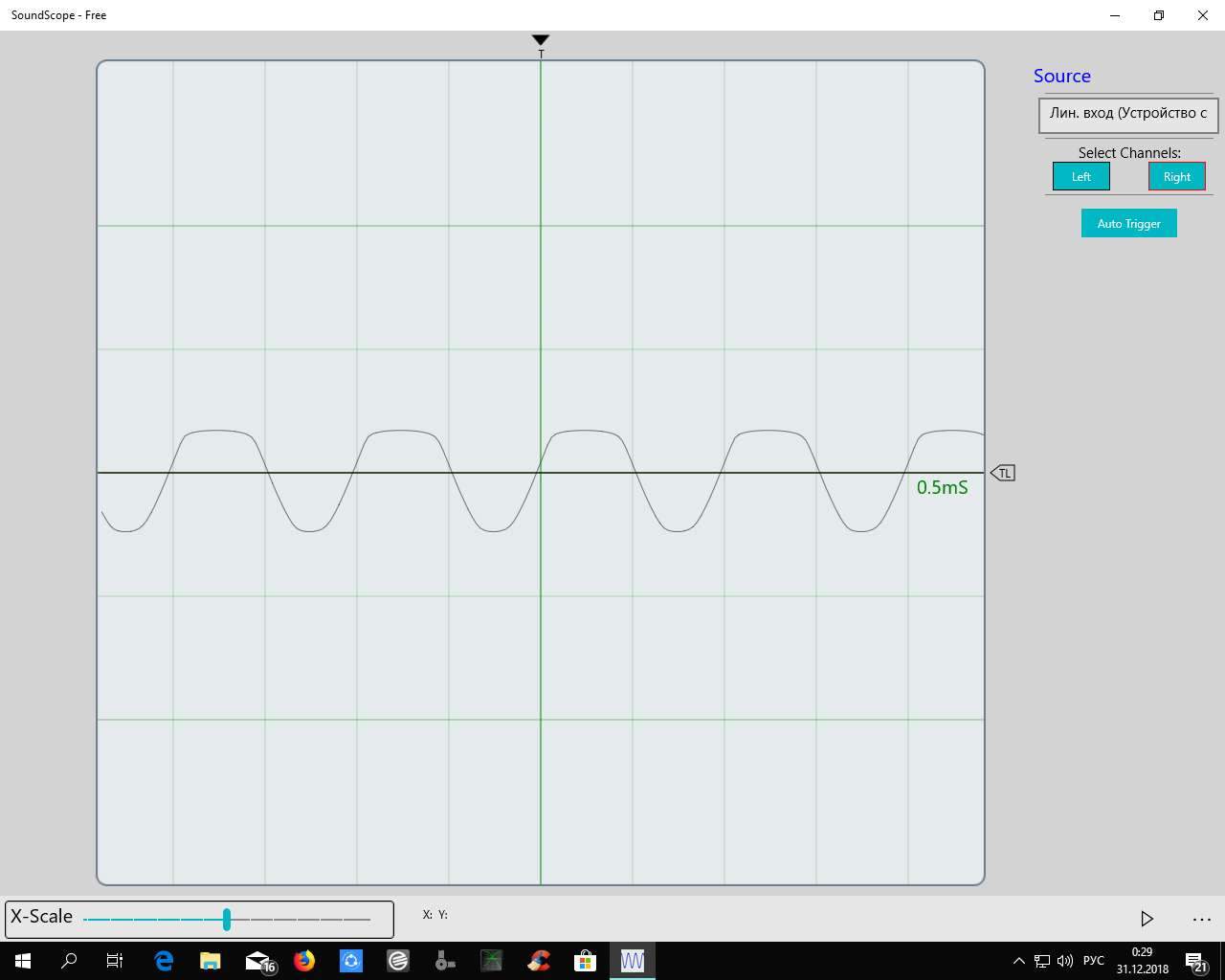

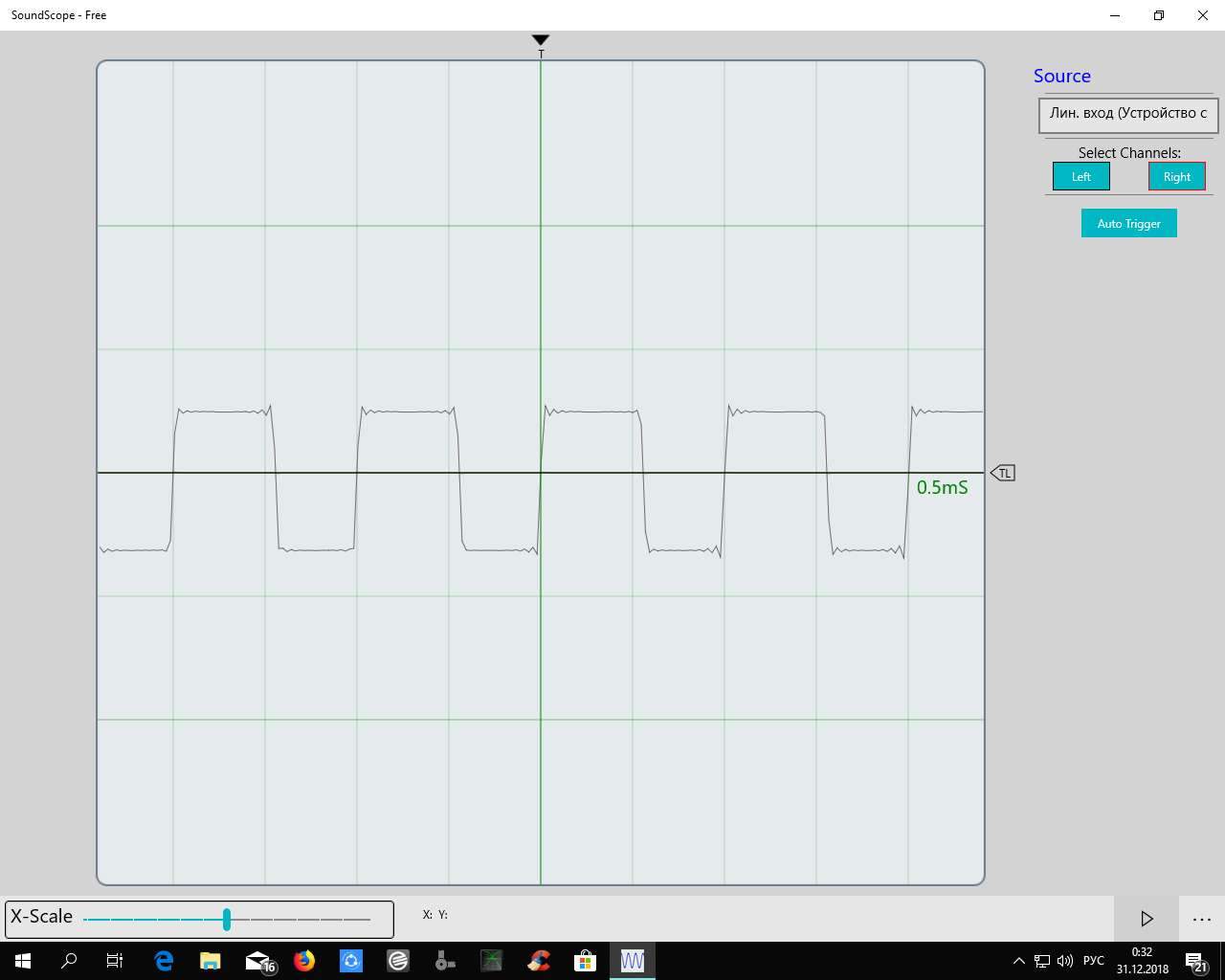

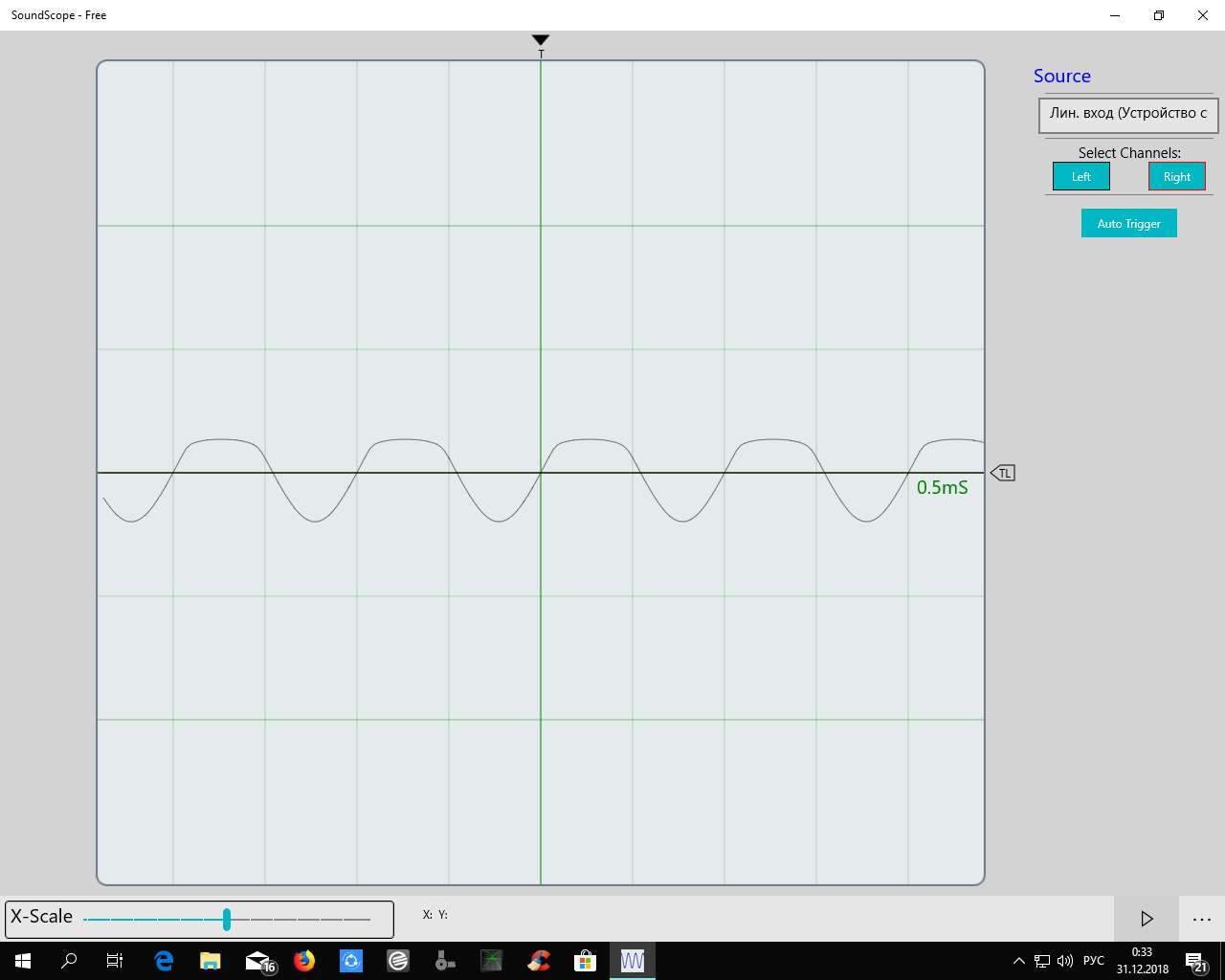

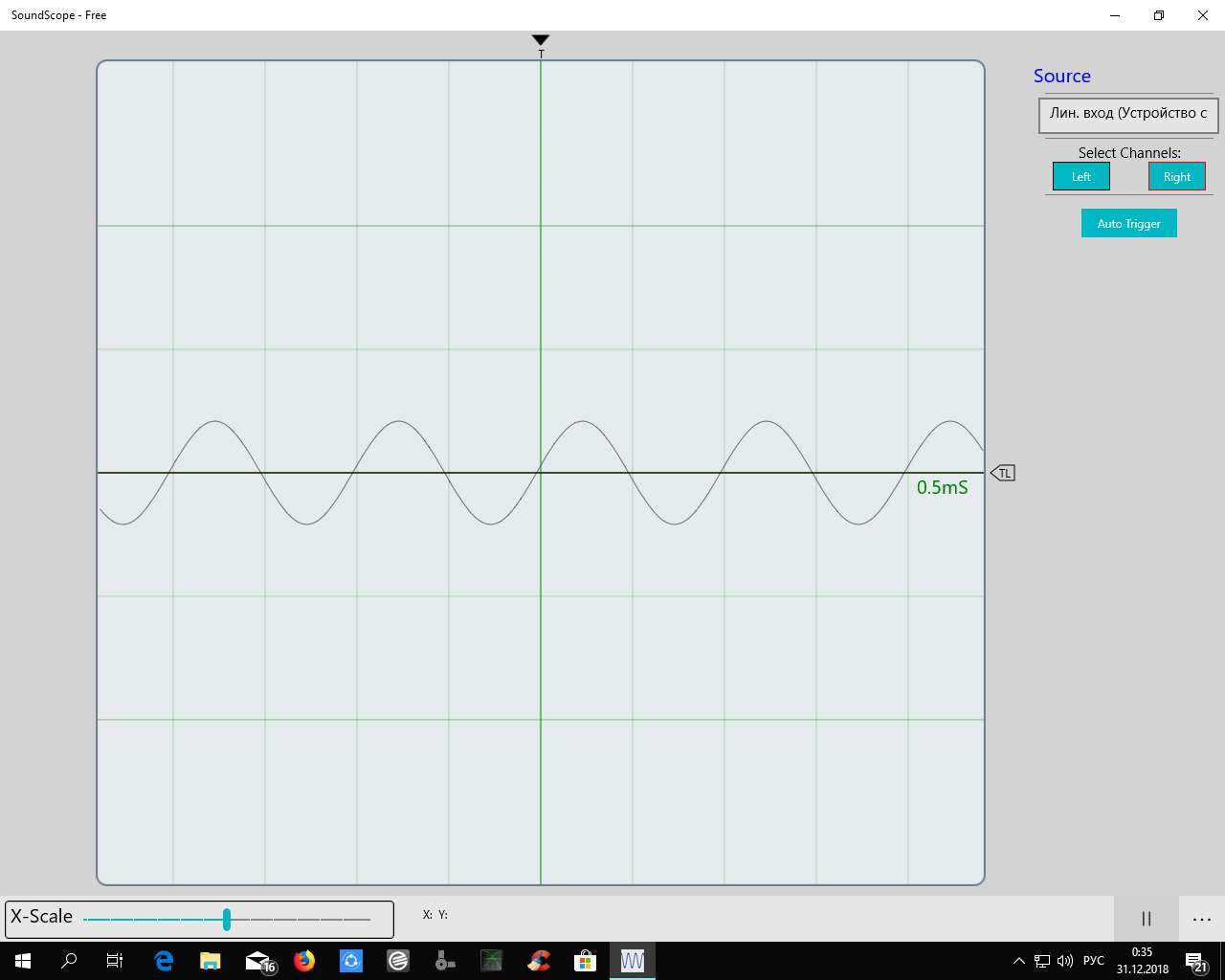

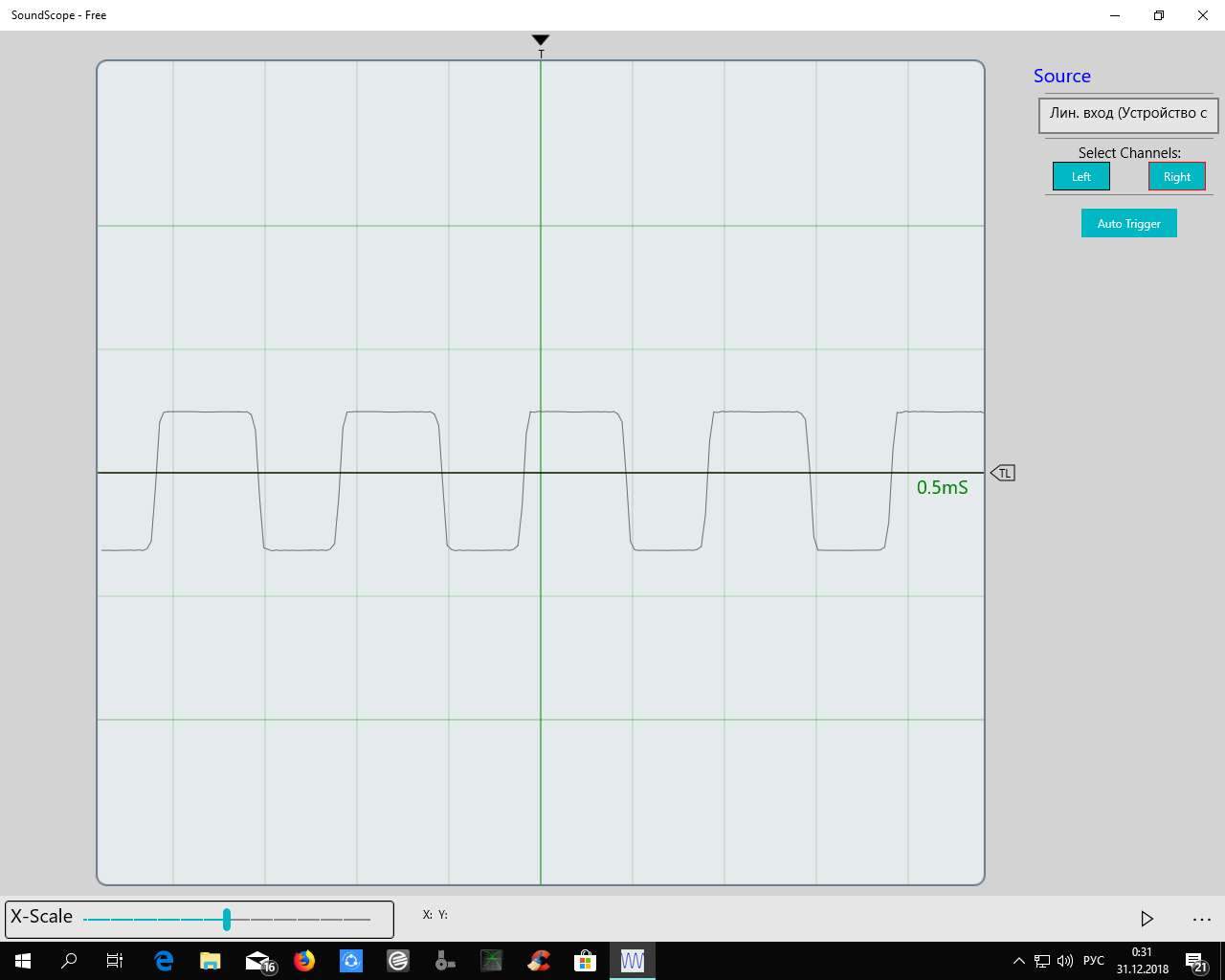

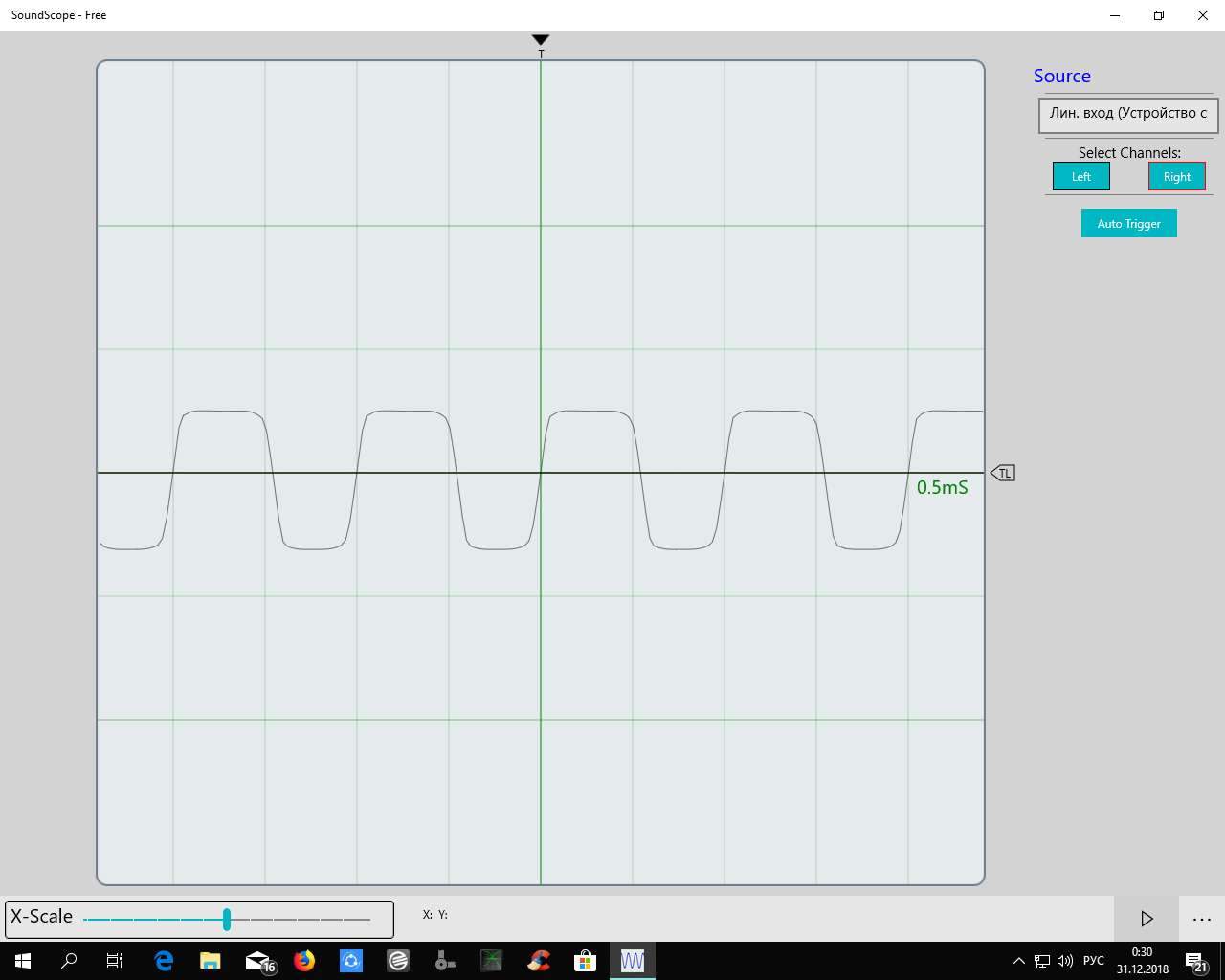

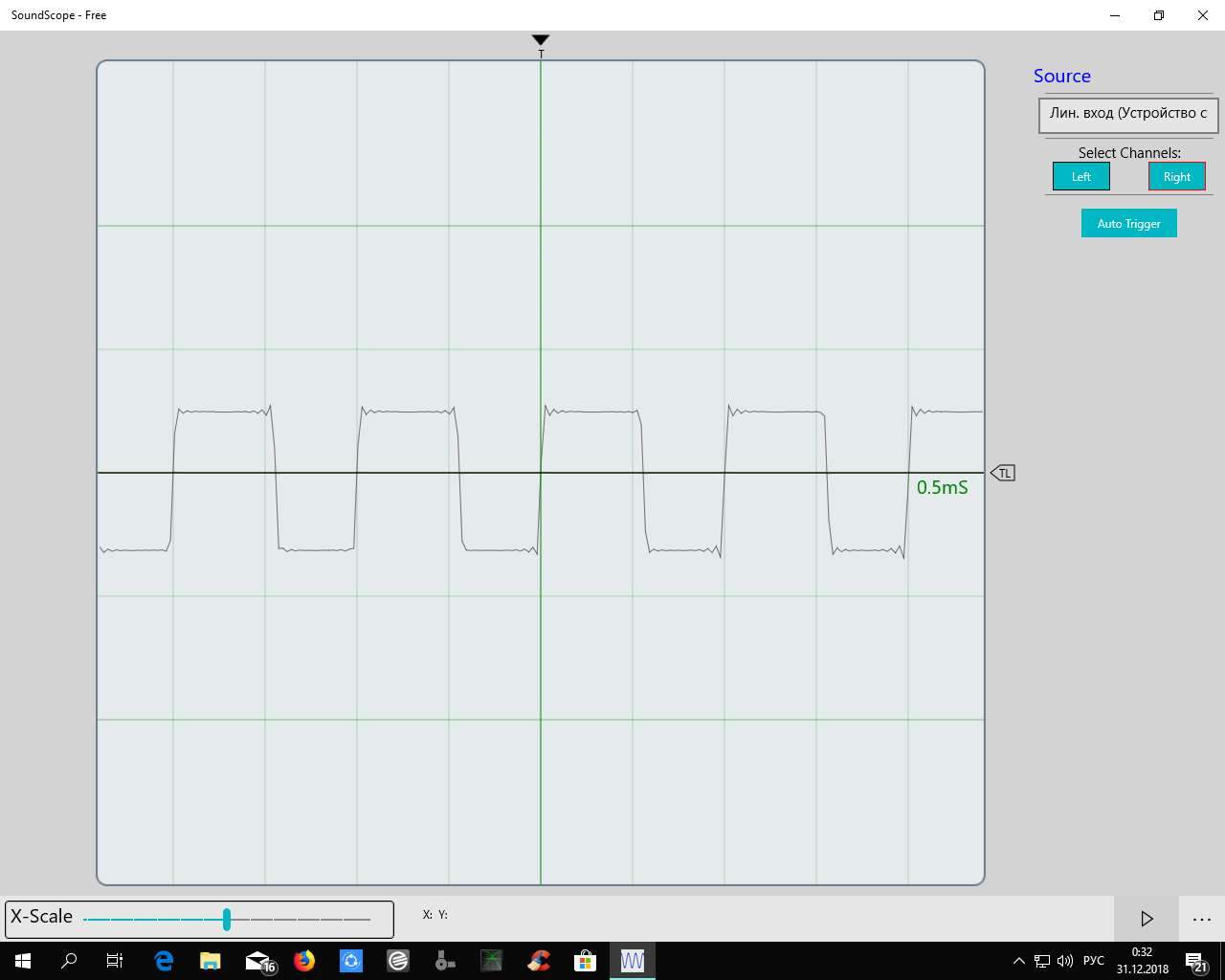

Графически получается такая картинка.

Ну как сказать... По факту, на максимуме перегруз довольно плотный, но хайгейном не назовешь. На минимуме гейна звук почти чистый, и где-то вдалеке прослушивается легкая хрипотца. Ближе к половине гейна - вполне уверенный овер. Ближе к максимуму гейна - перегруз слегка приобретает характер фуза, но фуз не зудящий, а как бы урчит. Но нужно учитывать, что на моей гитаре не очень большой выхлоп с винтажных хамбакеров на алнико 2. Если гитара будет с бОльшим выхлопом, не знаю, какой будет звук. Мне кажется, эта примочка и заточена под старые слабосигнальные датчики, ну и со стратом тоже должно быть очень хорошо.
  На удивление, ручка тона, которую хотел сюда прикрутить изначально, тут по правде и не нужна. Все как-то хорошо сбалансировано, только на самом максимуме гейна немного вылезают лишние верха, но их не много, и их легко побороть ручкой презенса на усилителе.

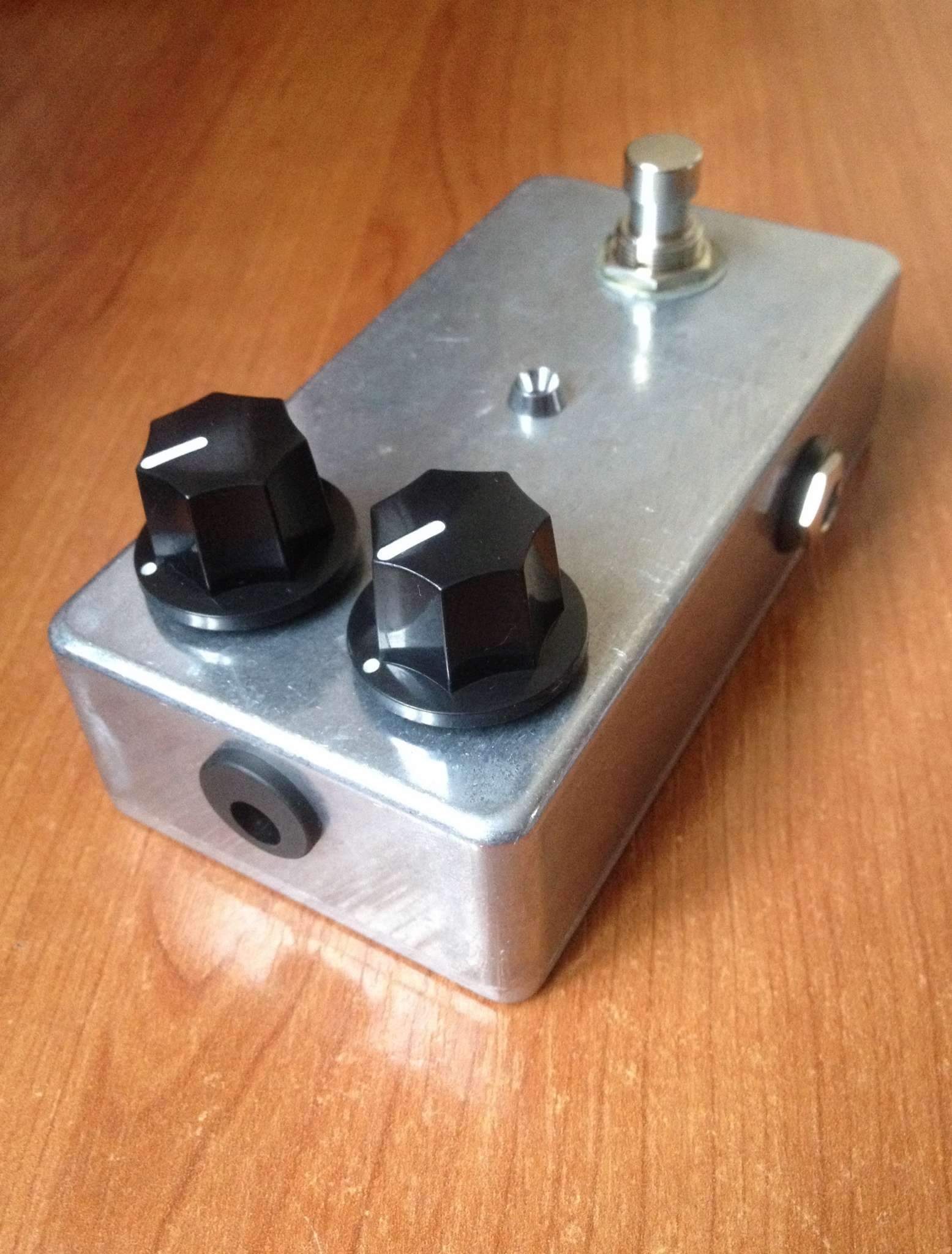

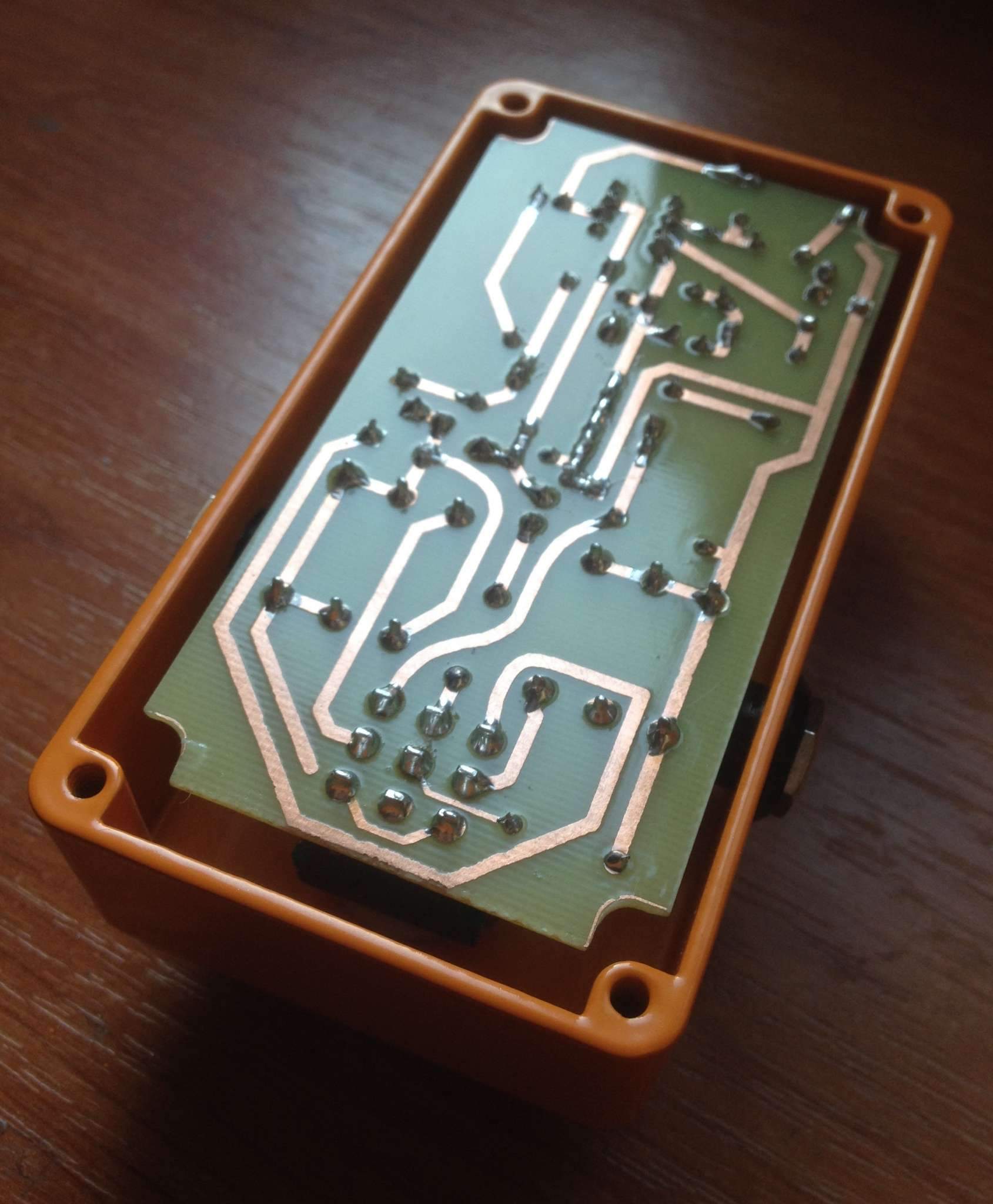

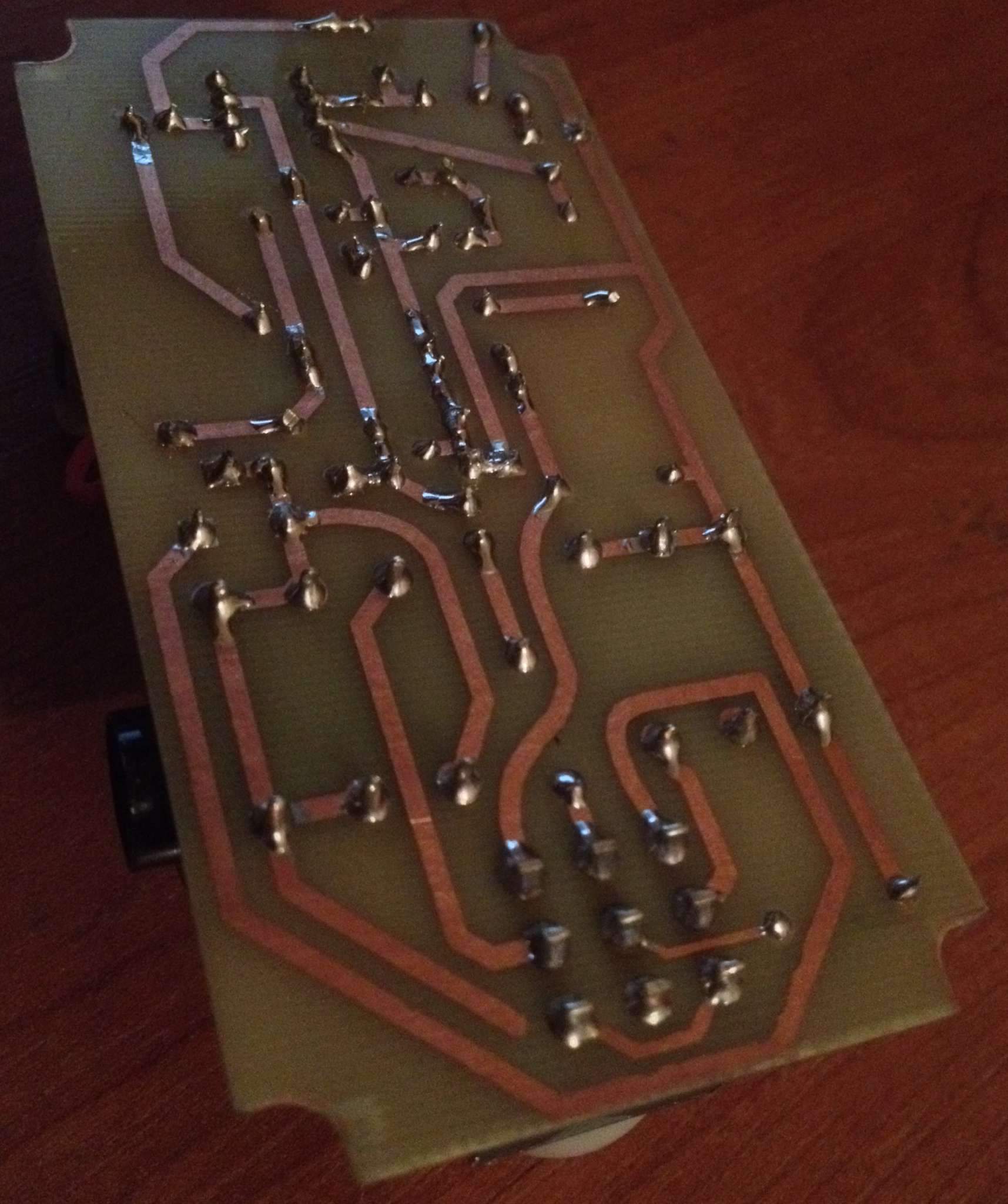

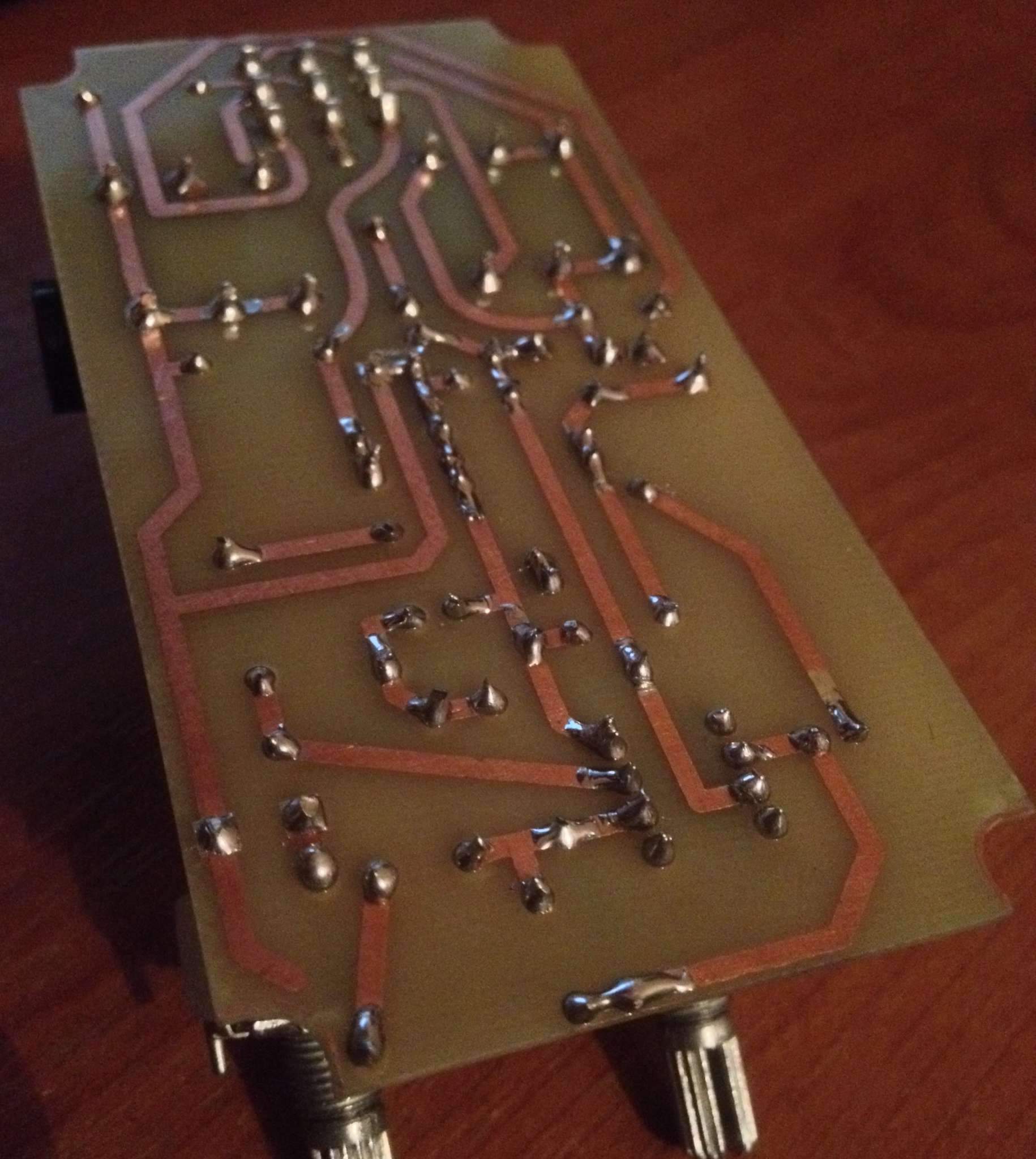

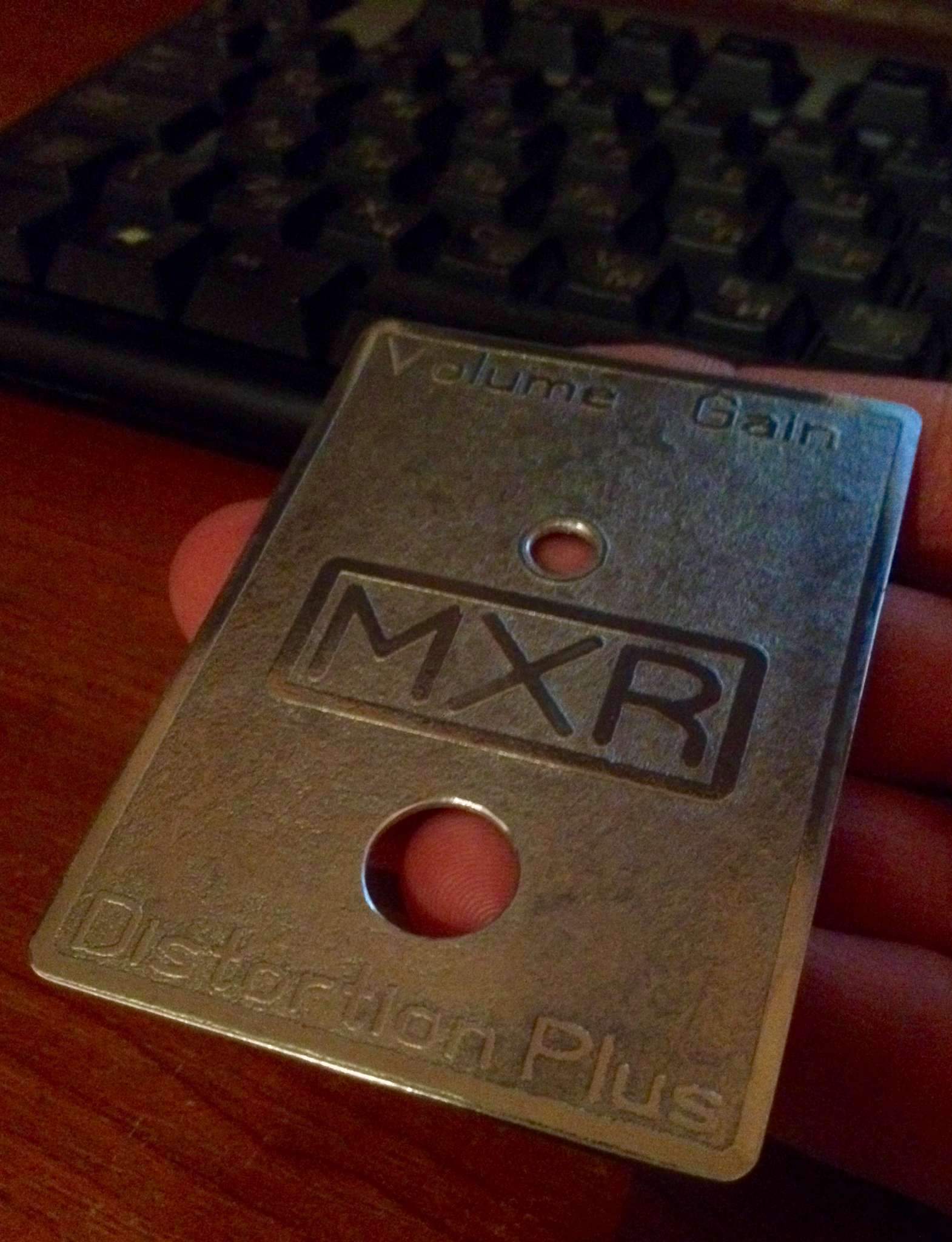

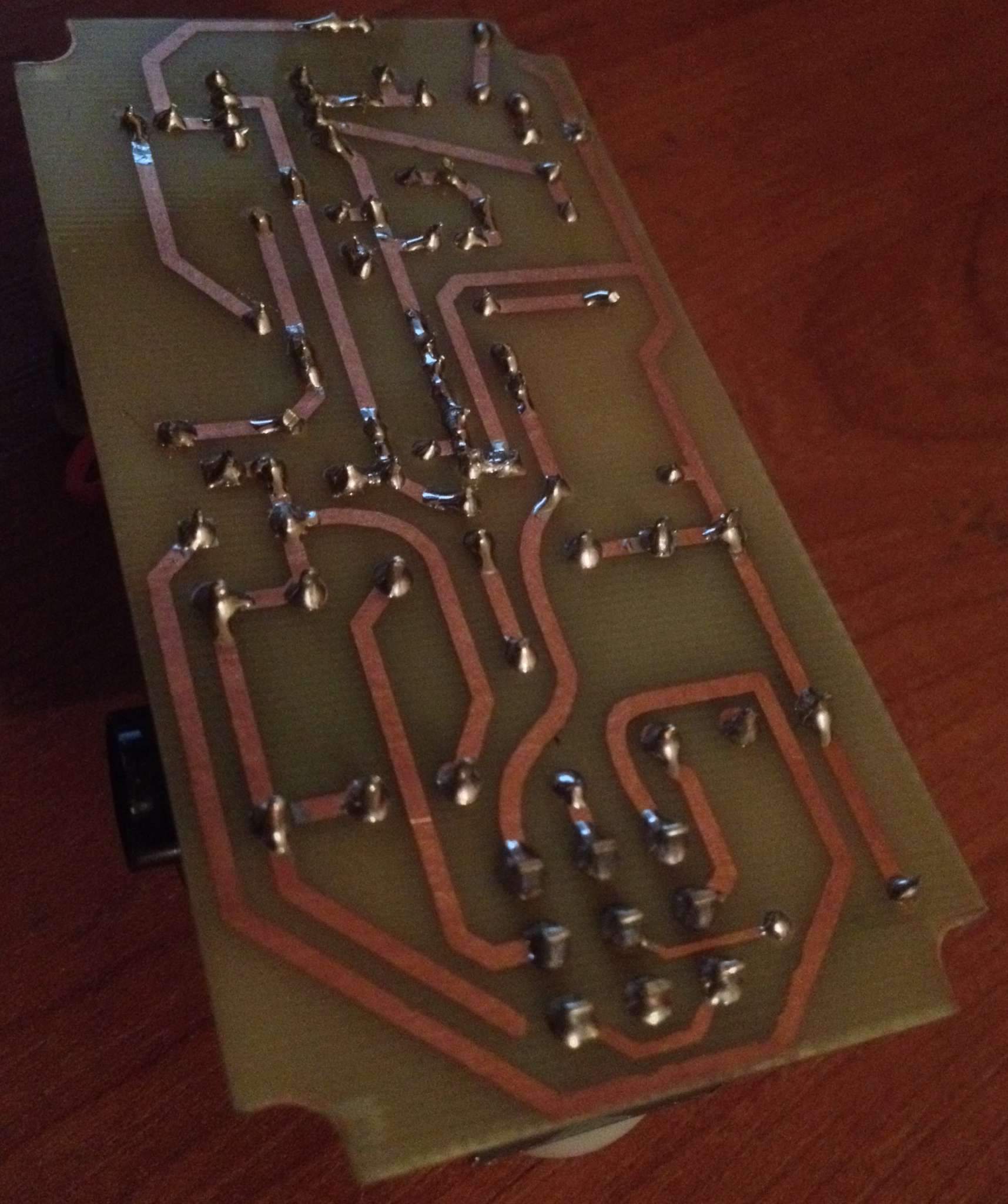

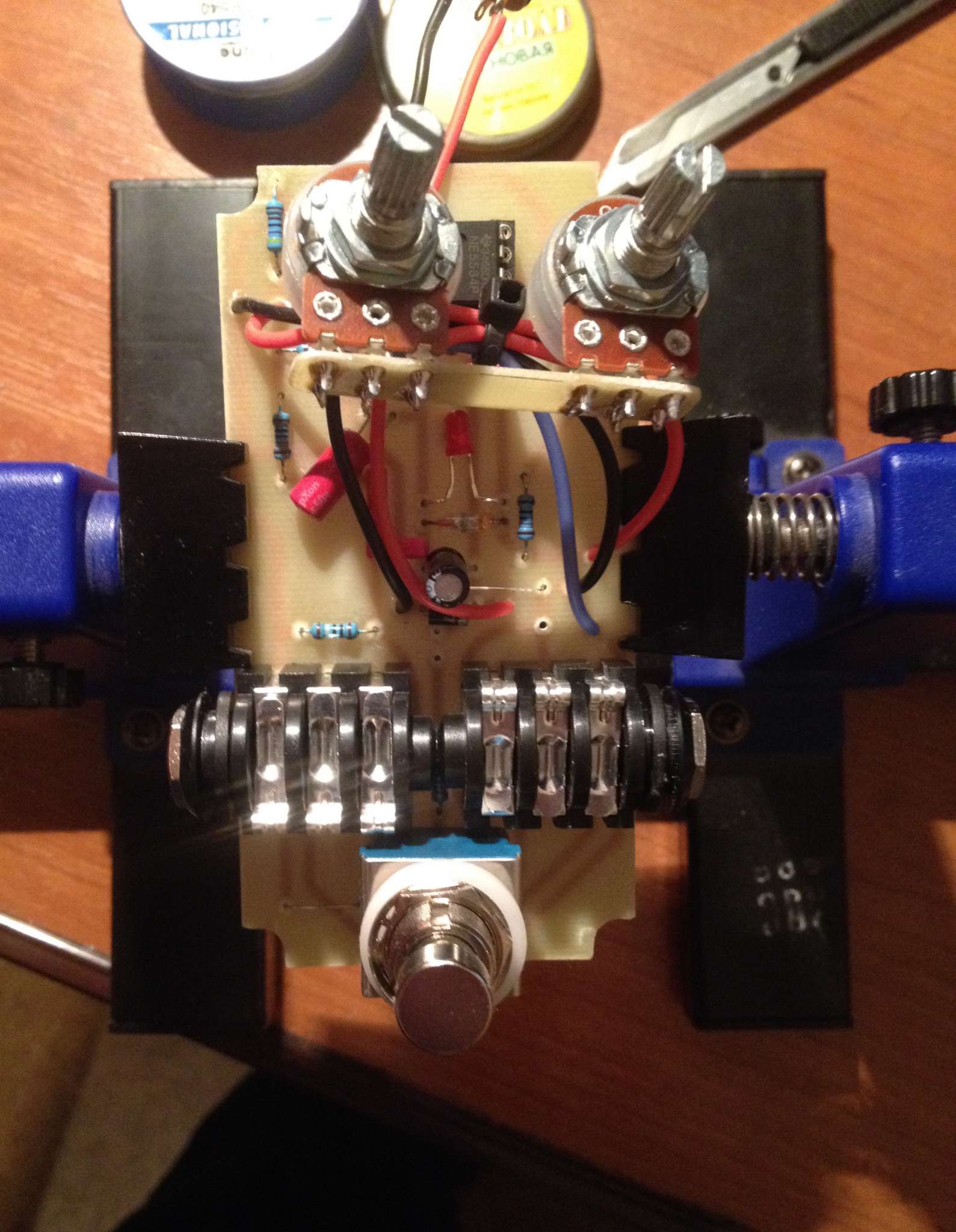

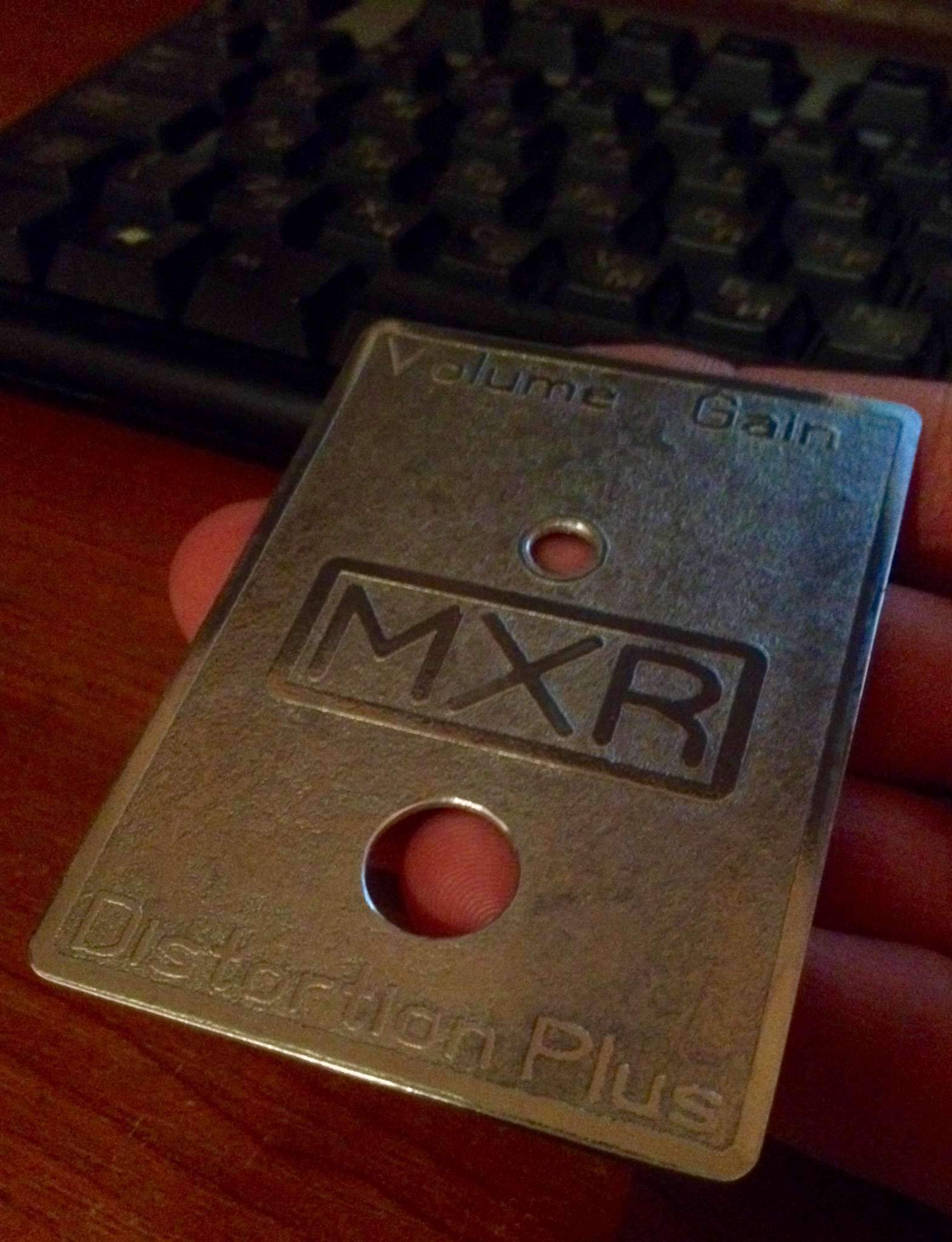

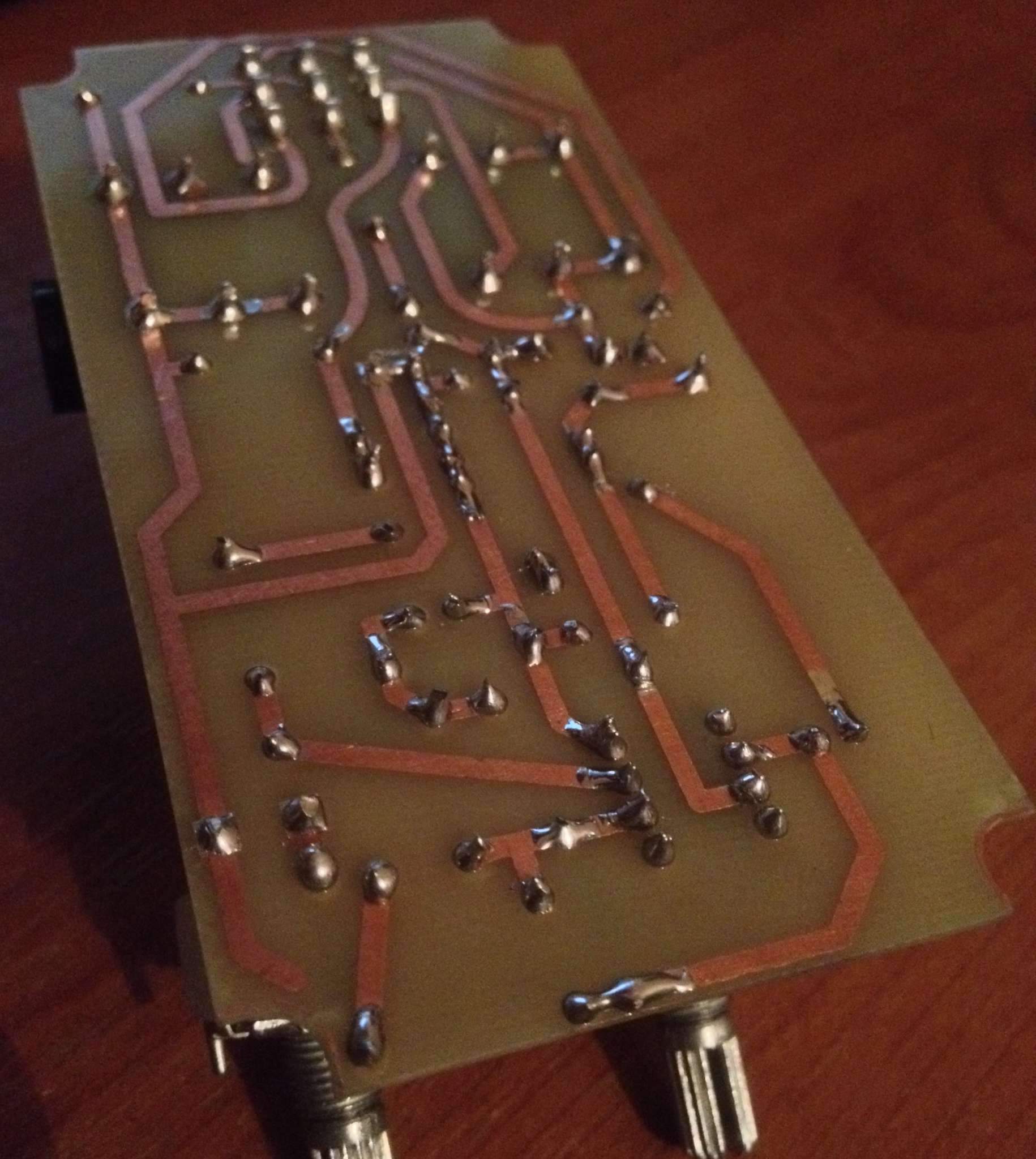

Собрал в корпус. Осталось покраска и шильдик. Но это уже после нового года. Кстати, с наступающим, друзья! Всех благ и успехов в новом году!

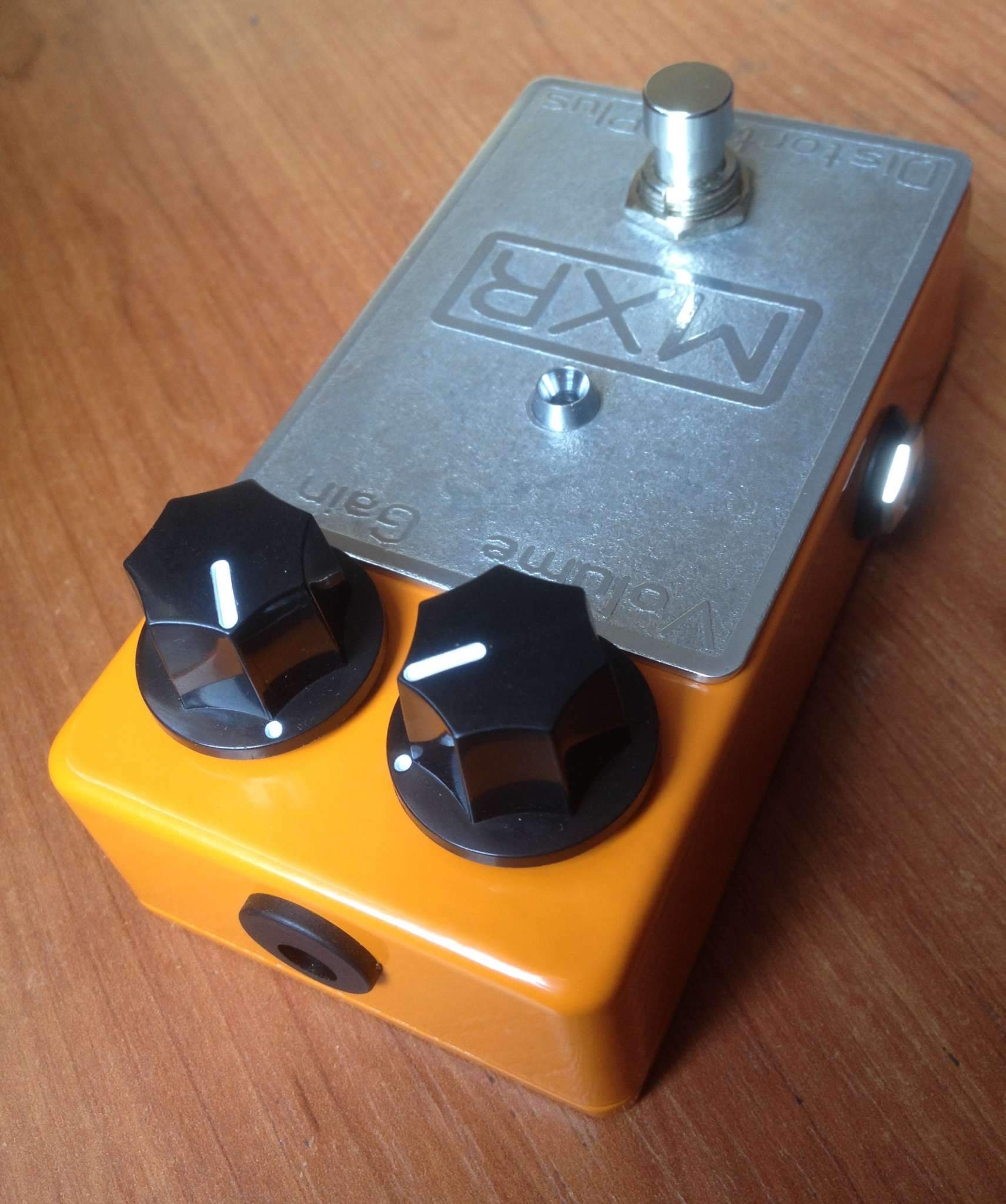

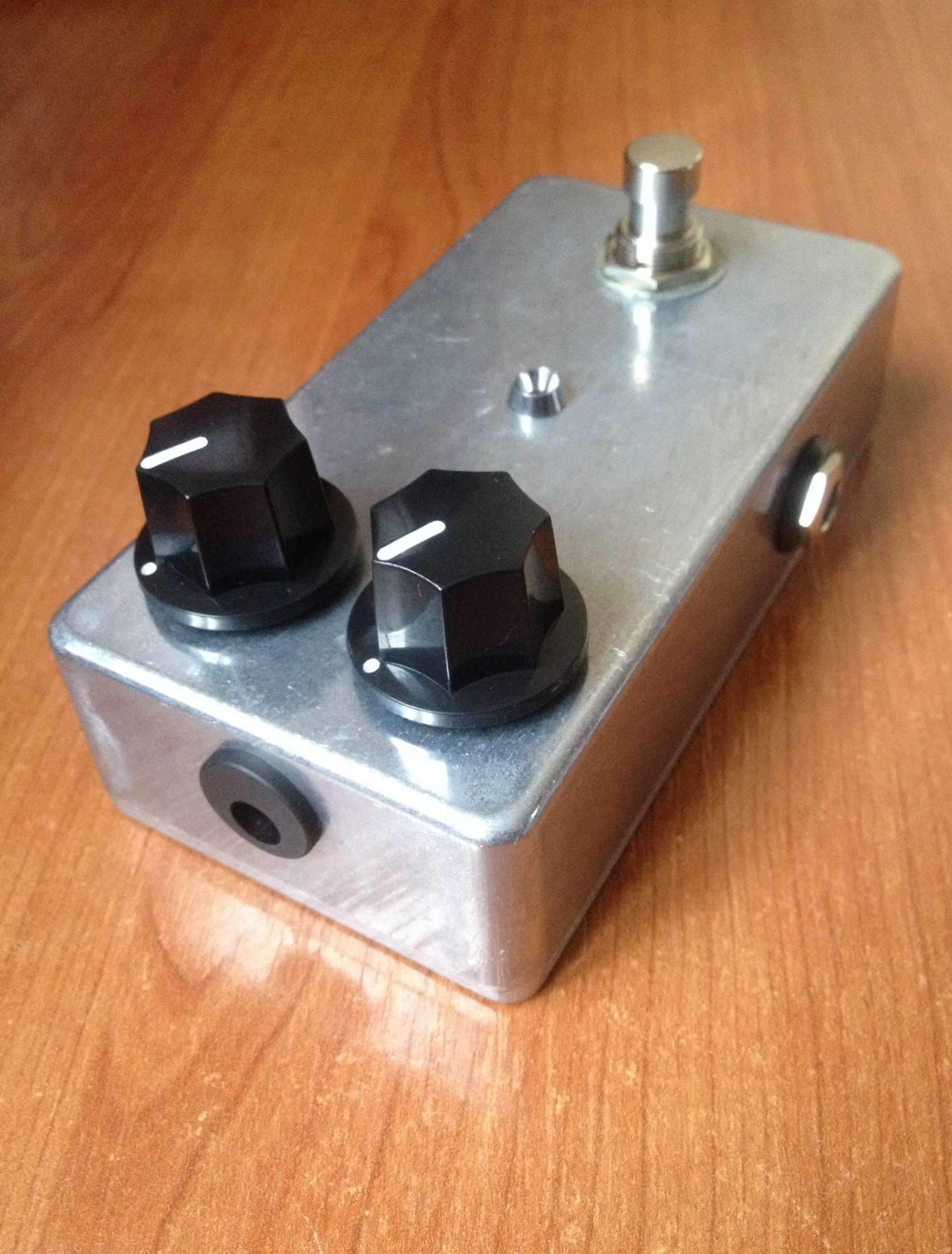

Вот, готово.

Geezer, я прежде чем окончательно собрать, вдоволь наигрался с разными комбинациями диодов в ограничении. В результате остановился на германии 2+1.

Эти самые-самые. Еще эти ничего так, но это если из смд хочется заморочиться

Народ, а какие диоды в ограничитель true на сегодняшний день, из имеющихся в продаже?

Это ж смотря для каких задач. Для кранча - красные светодиоды, для грязного винтажного диста - 1n34a, для современного дисторшна - 914, 4148. Ну и всякая экзотика, типа шоттки, стабилитроны, германиевые и полевые транзисторы в диодном включении и их комбинации...
