Re: не звучит самодельный усилитель
« Ответ #180 : Июля 08, 2020, 16:10:59 »
А нет фото того как было собрано?

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: не звучит самодельный усилитель
« Ответ #181 : Июля 08, 2020, 16:57:12 »

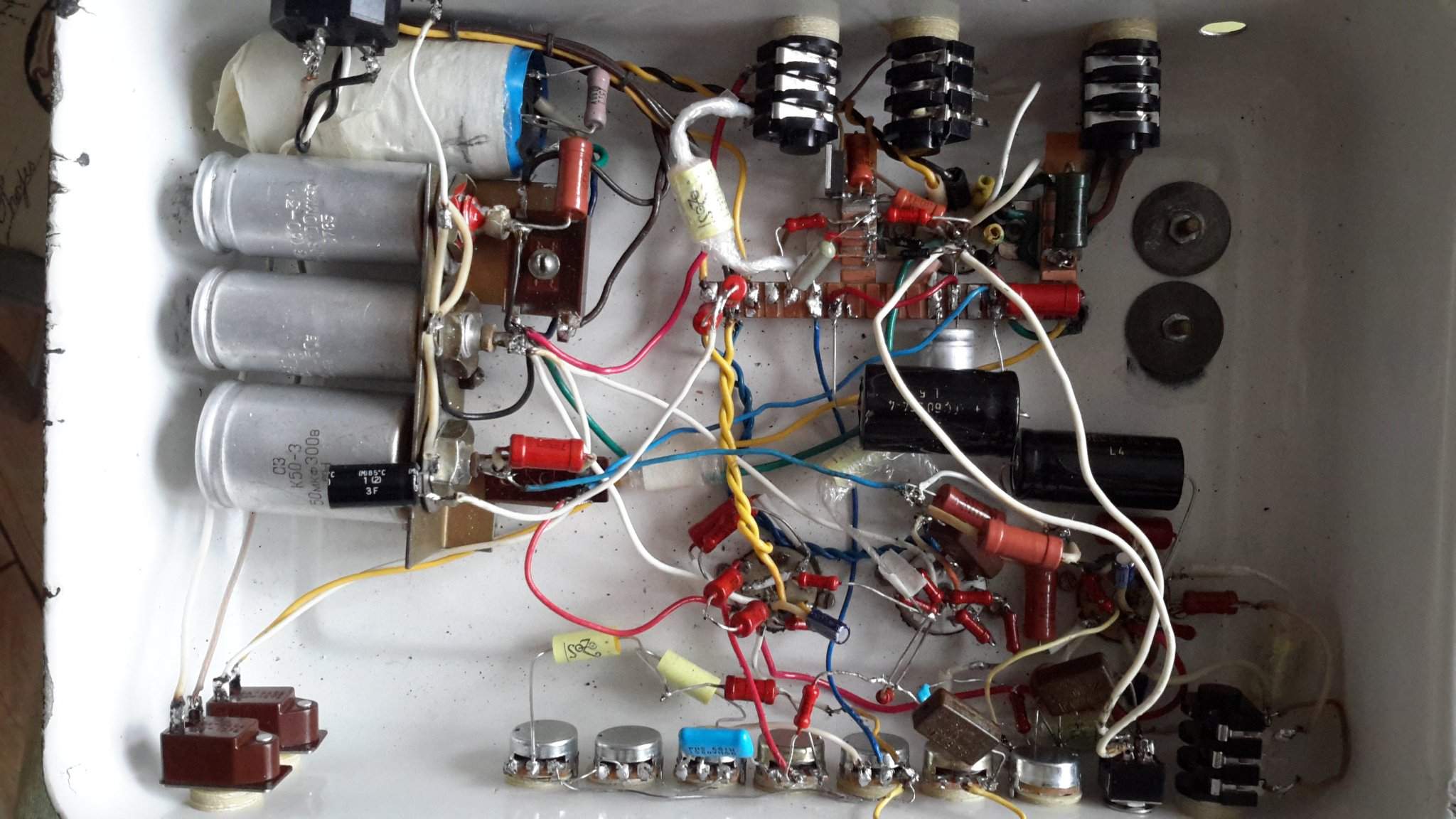

Здесь такие ништяки  ;D не приветствуются,  что с одной стороны вообщем-то и весьма оправданно, так что строго с пометкой "как делать не нужно"  :pozor:  Задача была слепить макет из того что было под рукой ( ждал пока придут все заказы с комплектующими ),  главным образом из барахла, потренироваться (чайнег), дешево и сердито поделать всяких глупых ошибок, так сказать вволю побродить по граблям, чтобы в будущем наступать на них более елегантно  ;D
« Последнее редактирование: Июля 08, 2020, 18:06:20 от surfin bird »

Оффлайн AdeptusMechanicus Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 290
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: не звучит самодельный усилитель
« Ответ #182 : Июля 08, 2020, 17:01:23 »
У меня вот все более менее ровненько собрано, но тем не менее имею самовозбуд. Что то  сделал не так... причем самовозбуд только при работе с гитарой

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: не звучит самодельный усилитель
« Ответ #183 : Июля 08, 2020, 17:03:25 »
Я чайнег, по фото едва ли смогу определить косяки, но в одной умной статье читал, шо мол во избежании ПОС , желательно избегать близкого параллельного расположения  с деталюхами и проводами анодных цепей, деталюх и проводов синфазных с ними (анодными цепями ) цепей. :crazy:
« Последнее редактирование: Июля 08, 2020, 17:22:44 от surfin bird »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: не звучит самодельный усилитель
« Ответ #184 : Июля 08, 2020, 17:21:21 »
Цитата: AdeptusMechanicus от Июля 08, 2020, 17:01:23
У меня вот все более менее ровненько собрано, но тем не менее имею самовозбуд. Что то  сделал не так... причем самовозбуд только при работе с гитарой

Справа внизу, это вход? Если да, то это очень плохо. Такая макаронина тянется без экрана...
Перенеси его к потенциометрам и провод в экране сделай. Проверь контакт всех потенциометров с корпусом. Гнездо входа, от корпуса изолируй, а лучше юзай пластиковые гнезда. Вместо гитары, подключи просто джек, между контактов которого впаян резистор, 10 кОм, так проверишь усилок без гитары, но с открытым входом.

Оффлайн AdeptusMechanicus Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 290
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: не звучит самодельный усилитель
« Ответ #185 : Июля 08, 2020, 17:23:32 »
Вход в правом верхнем углу фото, за экранирован. Вместо гитары подключал генератор, с ним ни каких проблем. Гнезда изолированы.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: не звучит самодельный усилитель
« Ответ #186 : Июля 08, 2020, 17:40:20 »
делал так
(нажмите чтобы показать/спрятать)

и даже вот так
(нажмите чтобы показать/спрятать)
:str:

Но в этих приблудах во много раз меньше гейна чем солдане. Такую гейнистую фигню если нет большого опыта лучше собирать по нормальному

... и добавил:

и из нормальных деталей. хотя бы МЛТ и К73-17 купить нужных номиналов и электролиты китайские, но новые

... и добавил:

ну и схему каноничную использовать, а не накручивать что-то с дополнительными каскадами
« Последнее редактирование: Июля 08, 2020, 17:43:59 от akl »

Оффлайн AdeptusMechanicus Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 290
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: не звучит самодельный усилитель
« Ответ #187 : Июля 08, 2020, 19:05:48 »
С каскадами ничего не накручено, изменены только номиналы некоторых резисторов, тк именно солдановские не все есть в наличии

Оффлайн впальто

  • Завсегдатай
  • ***
  • Сообщений: 331
  • Репутация: +67/-0
  • GuitarPlayer.Ru fan!
Re: не звучит самодельный усилитель
« Ответ #188 : Июля 08, 2020, 19:48:53 »

 если не ошибаюсь то на всю схему так и остался только один кондер по питанию, в таком случае вероятность возбуда изза взаимодействия каскадов остается

Цитата: AdeptusMechanicus от Июля 07, 2020, 14:37:46
А спад в области НЧ тоже фильтром обусловлен?

 нч уменьшает другой фильтр

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: не звучит самодельный усилитель
« Ответ #189 : Июля 08, 2020, 20:07:01 »
Кста,  когда измывался над предом марка2,  убедился, что стоит отсоединить электролиты межкаскажной развязки по питанию, тут же начинается возбуд, но если  вместо электролитов поставить  дешевые не электролитичесские кондеры порядка 1-4 мкф, то возбуд исчезает и пред работает вполне нормально. Во всяком случае, на комнатной громкости ни какой разницы не почувствовал.
« Последнее редактирование: Июля 08, 2020, 20:41:07 от surfin bird »

Оффлайн AdeptusMechanicus Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 290
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: не звучит самодельный усилитель
« Ответ #190 : Июля 09, 2020, 13:52:48 »
в питании стоит 3 кондера один 330 мкф вроде идет на оконечник, потом через 10к еще один 330мкф от него питаются фазоинвертор повторитель и инвертор перед ним, потом через 1к 33мкф питается все остальное.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: не звучит самодельный усилитель
« Ответ #191 : Июля 09, 2020, 14:40:47 »
Позырил на фото монтажа. Я один не понимаю, где в этой конструкции входная цепь? :hmmm:
Крайняя правая панелька на фото, пин номер два, зелёный резистор типа ВС неизвестного номинала - антизвонник в цепи сетки? А откуда сигнал приходит?
А вот эти скрученные синие провода, по-моему они в цепи анодов, это кто, это зачем?
ЯННП :hmmm:

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: не звучит самодельный усилитель
« Ответ #192 : Июля 09, 2020, 14:46:50 »
Цитата: bottle от Июля 09, 2020, 14:40:47
Позырил на фото монтажа. Я один не понимаю, где в этой конструкции входная цепь? :hmmm:
Крайняя правая панелька на фото, пин номер два, зелёный резистор типа ВС неизвестного номинала - антизвонник в цепи сетки? А откуда сигнал приходит?
А вот эти скрученные синие провода, по-моему они в цепи анодов, это кто, это зачем?
ЯННП :hmmm:

Я так же, вчера, долго смотрел на это все... но сказать, почти, ничего не решился.  :hmmm:
По большому счету, это все нужно разобрать и собрать нормально. А не абы как... как в данном случае. :7:

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: не звучит самодельный усилитель
« Ответ #193 : Июля 09, 2020, 15:07:10 »
Цитата: AdeptusMechanicus от Июля 09, 2020, 13:52:48
потом через 1к 33мкф питается все остальное.
все остальное - это 1, 2, 3 и 4 каскады? :hmmm: :hmmm:
а что помешало сделать как в схеме сло? :hmmm:

... и добавил:

или первые 3 каскада от одного кондера? все равно это много. надо первый каскад хотя б отделить еще одним RC
« Последнее редактирование: Июля 09, 2020, 15:09:31 от akl »

Оффлайн AdeptusMechanicus Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 290
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: не звучит самодельный усилитель
« Ответ #194 : Июля 09, 2020, 15:21:42 »


... и добавил:

Цитата: akl от Июля 09, 2020, 15:07:10
все остальное - это 1, 2, 3 и 4 каскады? :hmmm: :hmmm:
а что помешало сделать как в схеме сло? :hmmm:

... и добавил:

или первые 3 каскада от одного кондера? все равно это много. надо первый каскад хотя б отделить еще одним RC

Так стоп сам уже неного запутался. 1 и 2 каскады от 33мкф питаются потом через 1к - 3, 4 и повторитель от 330мкф, потом 10к и весь оконечник от 330 питается. Надеюсь понятно, если нет то по позже нарисую.
Попробую тогда еще по питанию каскады разделить через 1к и 33 мкф.
« Последнее редактирование: Июля 09, 2020, 15:27:10 от AdeptusMechanicus »
