Ну разве сложно изготовить нормальный туррет-борд, или айлет-борд, где будет все понятно и доступно, без вот этого паучно-вермишелевого монтажа, в котором может разобраться лишь сам автор сего "произведения", и то, не до конца.
Мой вам совет - начните с бумаги. Потому что, монтаж должен быть прежде всего логичным и читаемым. Если ваш монтаж нельзя отрисовать - это уже не монтаж, а судок с вермишелью. Нарисуйте сначала на бумаге упорядоченно все детальки, и как они должны между собой соединяться, от входа до выхода, потом согласно рисунка изготовьте монтажную плату. И вот с этим уже можно будет работать. И в случае возникновения вопросов, вам уже смогут помочь, когда монтаж будет
читаемым. Вопросов с непропаем, неотмытым флюсом, неисправными компонентами, вообще не должно возникать, ибо это сугубо ваше, никто кроме вас не проверит исправность компонентов и качество пайки, по фотографиям это не "лечится". Уважайте себя и других форумчан, ведь вы потратили массу своего и чужого времени для выявления непропая, а ведь можно было сразу сделать хорошо. Навыки пайки - это то, что должно быть по умолчанию на высоком уровне. Это культура производства.
Посмотрите по форуму на работы опытных крафтеров, тут есть у кого поучиться.

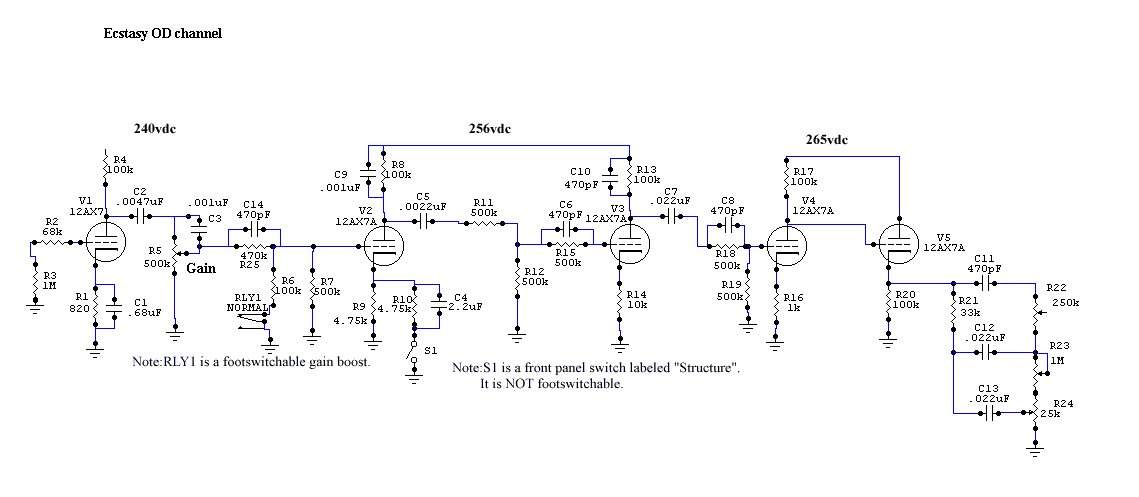

Вот, нашел старые фото своих первых поделок, среди них есть платка преда 800-ки, да, примитивно, из того что было под рукой, но аккуратно, доступно и читаемо. И главное - это заработало с первого раза, без фонов и возбудов, хоть и собрано по своей лейке, а не содрано с интернета:
