* юзеру дана крутилка уровня сенда, позволяющая зафигачить 15в
Несомненно, это излишнее.
с умеренно приличным током на сенд,
Току там неоткуда.
* каскад ретурна с изначально низкой перегрузочной способностью
&
глубина ОС, если источник с низким выходным сопротивлением, вряд ли будет достаточна для компенсации этого.
&
* глубина ОС у каскада ретурна зависит от выходного сопротивления источника, воткнутого в ретурн.
Как раз наоборот. Виртуальная земля эту проблему снимает.
Все работает в рамках определенных допущений. Ясное дело, что выходной импеданс эффекта не должен быть как у гитарного датчика. Кстати, в некоторых пределах работает "встроенная" компенсация емкости входного кабеля
Далее, например:

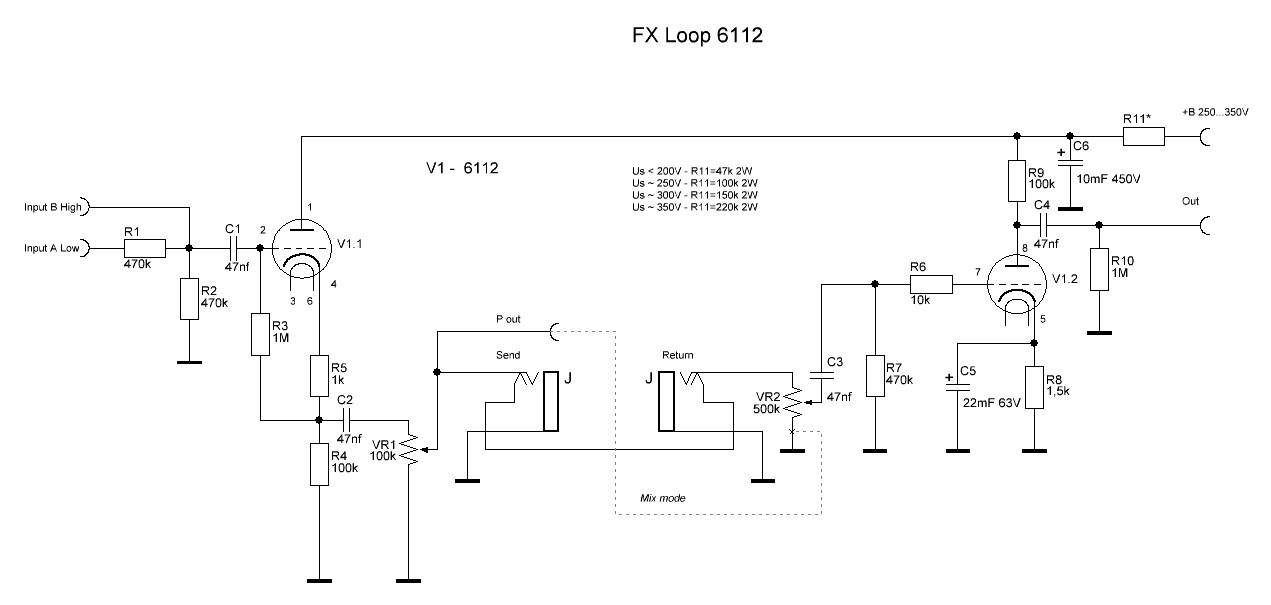

C1-C4: четыре незначительных среза низа = примерно -3дБ на 80 Гц, что существенно. Может даже хуже, с учетом того что после С2.
1k5 в смещении КП
R6 WTF???
P2, что бы кто ни говорил, более 100k не надо. Не гитару с пассивом втыкаем!!!
R5 может потребовать пикушек в параллель (в смысле, не удивляйтесь если так)
... и добавил:Кстати, стабилитроны в цепи затвор-исток транзистора ретерна заметно добавляют гармоник в сигнал (в 10 раз по симу). Кто-нибудь знает, как нивелировать их влияние?
Лечить сим, вот как.
