Tander,  ну допустим, что у тебя там ток аж 70мА будет(нет не будет никогда). и упадёт на одном оме 70 мВ, а на 10 = 700мВ. А размах сигнала у нас примерно сколько ? ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89932
  • Репутация: +9881/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Tander, Разница в +- 5мА не слышна практически, особенно неподготовленным. Сколько раз говорить, что есть рабочий ДИАПАЗОН, особенно для класса АВ, который сам по себе никак не стандартизирован. Ну приняли 70% мощности на аноде и что? Это просто удобный вариант. Аналогично и с приведенкой - есть диапазон. Точность от 10 ом резистора без толку.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff

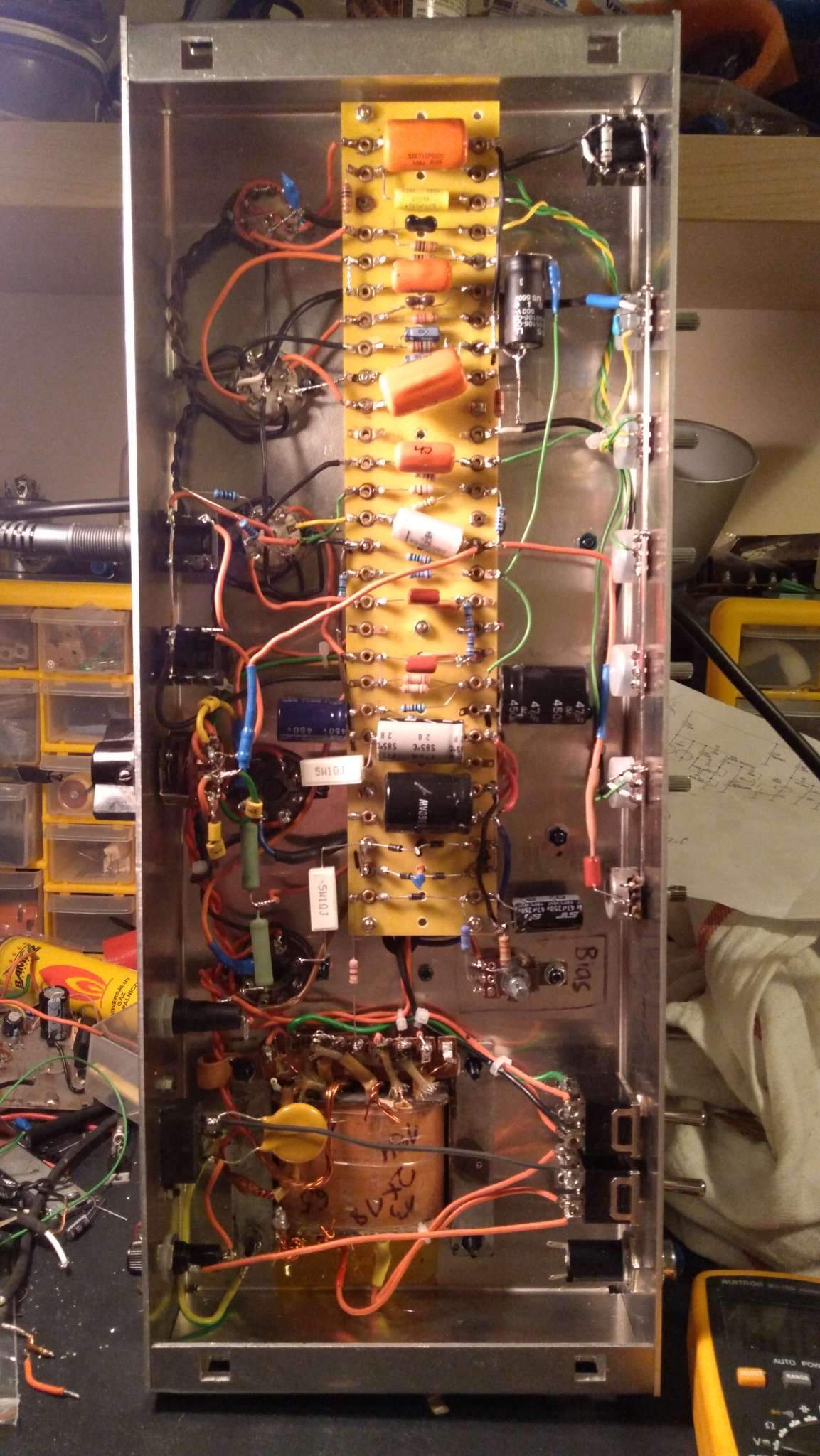

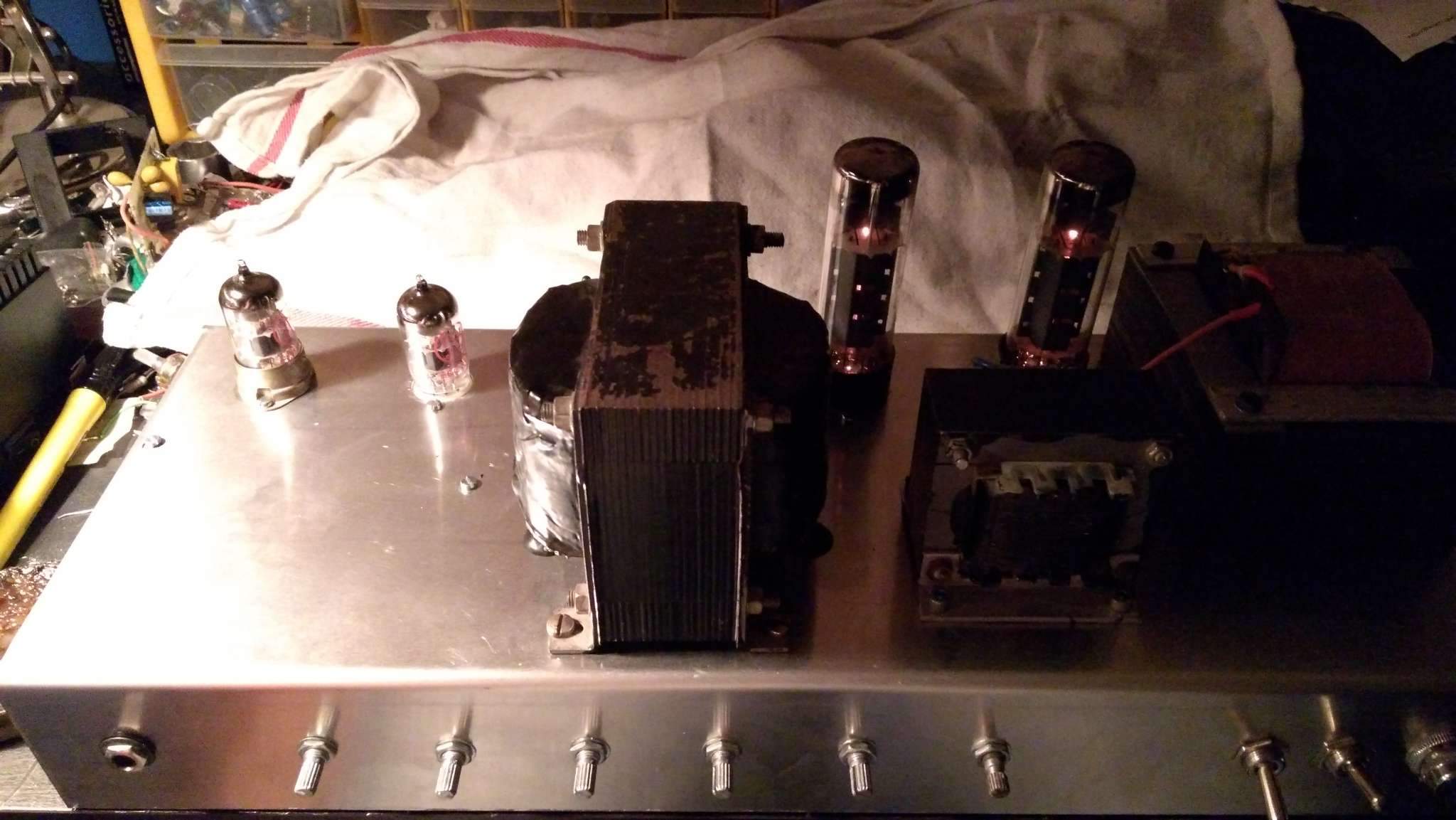

В общем собрал я это чудо. :) И оно даж работает. Забавно, что искуственной средней точки хватило, чтобы убрать все фоны по питанию (вроде бы). Не хватает регулировки смещения, чтобы загнать в более горячий режим (щас 35мА на лампу, при анодном 375в), но поправлю уже завтра. Есть вопрос - по режимам ламп преда.
Первая лампа (запараллеленная) на аноде 130в, последующие 2 триода у обоих по 170в на аноде. ФИ забыл померять... Вот думаю - не низковато ли такое напряжение на анодах для чистого усилителя? Изначальное анодное - 375в.

В ФИ поставил ЕСС81 - нормально будет?

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Номиналы резисторов развязки по питанию преда можно уменьшить, соответственно увеличить емкость кондеров.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Чуток переделал питание. Вышло +25в примерно. Но как-то на звуке не отобразилось особо... Суть в том, что очень быстро входит в перегруз, от 25% гейна (громкость после ТБ) - уже начинает перегружаться вполне ощутимо так...

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Может, с анодным резистором каскада перед гейном поиграться, уменьшив номинал. КУ должен снизиться.

... и добавил:

Я так понял, там запараллеленый триод? Вот он дуэтом и давит следующий каскад. Анодный резистор нужно уменьшать.
« Последнее редактирование: Апреля 30, 2017, 16:18:53 от Евгений Медведев »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Анодный - у кого? Запутался...

... и добавил:

Кажется нашел причину. Изначально ставил лампы, принесенные от клиента. Лампы (преда) оказались довольно севшие. Поставил новые - вроде стало хорошо. Вывел оконечник на рабочий режим - просело анодное до 350в. :( ну чтож - будет так. Лампы преда уводит в перегруз после половины - так что вполне вменяемо. Завтра или во вторник - прокачусь в студию - подключу нормальный гитарный каб и нормальную гитару. Послушаем, что получилось, может запишу сэмплы. :)
« Последнее редактирование: Апреля 30, 2017, 21:24:55 от Tander »

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
в анодах у сдвоенного триода номинал резистора уменьшить, уменьшится коэффициент усиления

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Как-бы я не очень хочу уменьшать ку лампы. Тут кажется лучше уменьшать амплитуду сигнала делителем по выходу с лампы. Просто нужно будет его подобрать. Или попробовать перед гейном, после ТБ поставить 100-220к - это немного отодвинет момент перегруза по входу следующего каскада.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Сделай анодный резистор составным из двух последовательных и разделительный конденсатор подключи в точку их соединения.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Над этим кстати думал буквально минут 20 назад. :)

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Хм... изящное решение!

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
В общем - оказалось что ничего трогать не нужно. Нужно поставить нормальные лампы, воткнутся в нормальный (а не тестово-непонятный) каб, взять с собой гитариста с хорошей гитарой, и пару усилителей для сравнения. Звучит - бомба, фонов\шумов - практически нет. Единственное что - с 12AX7 в ФИ - звучит чуток получше - она меньше кушает тока, в результате - немного поднимается анодное в преде (на примерно 20-30в), так что вот её там и оставлю. По лампам - первая - EH 12AX7, вторая и третья - JJ ECC83 - вполне себе отлично справляются. Ожидал немного больше громкости - но тут может вина непонятного транса выходного или подсевших выходных ламп (попробую еще другую пару EL34 поставить, или пару 6П3С-Е подобрать, как альтернативный, иначе-звучащий вариант). Сэмплов написать сегодня не удалось - мало времени было, но обязательно сделаем после праздников.

Сравнивали с месой ректой соло (50вт) и самодельным фендероподобным 100вт усилителем (там классика - 1 лампа в преде, 1 в ФИ, и оконечник на 4x6L6, не знаю кто делал) - и вот тот, что получился у меня - звучал, как усилитель совсем с другого класса - более насыщено и сочно, с офигенным кранчем, после половины гейна. Гитарист даж как-то расстроился немного (его фендероподобный усь звучал уныло и скучно по сравнению с новым). Все игралось в каб на 2х12, с Eminence Legend (точную модель не знаю, каб закрытый, владелец уже точно не помнит). В общем - я очень доволен. Осталось оклеить толексом будку, дождатся панелей на усилитель, и в субботу можно отдавать клиенту. )

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Единственное что - с 12AX7 в ФИ - звучит чуток получше - она меньше кушает тока, в результате - немного поднимается анодное в преде (на примерно 20-30в),
чёт как то дофига просадки то, из за пары миллиампер разныцы в токе.  :o
