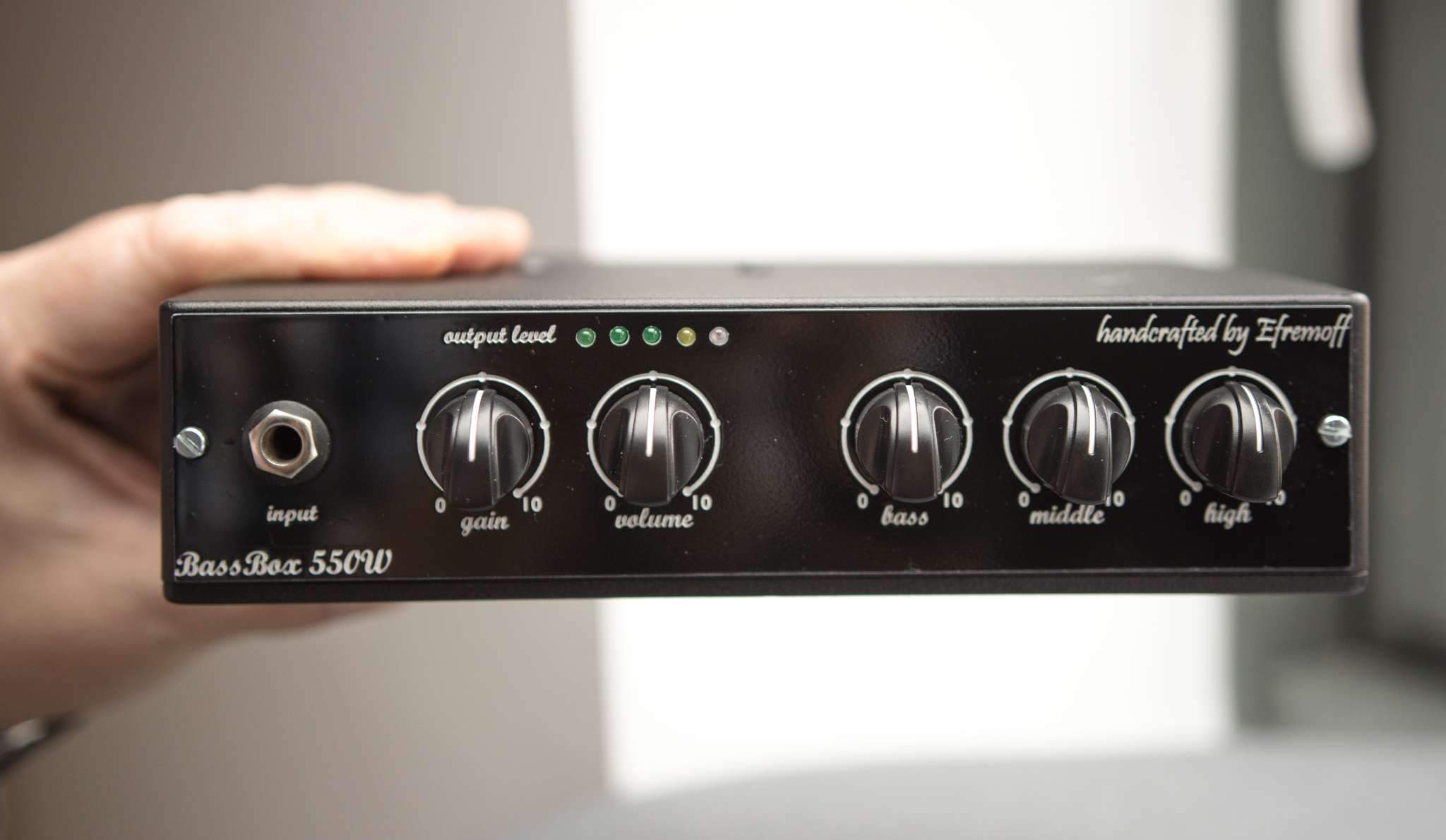

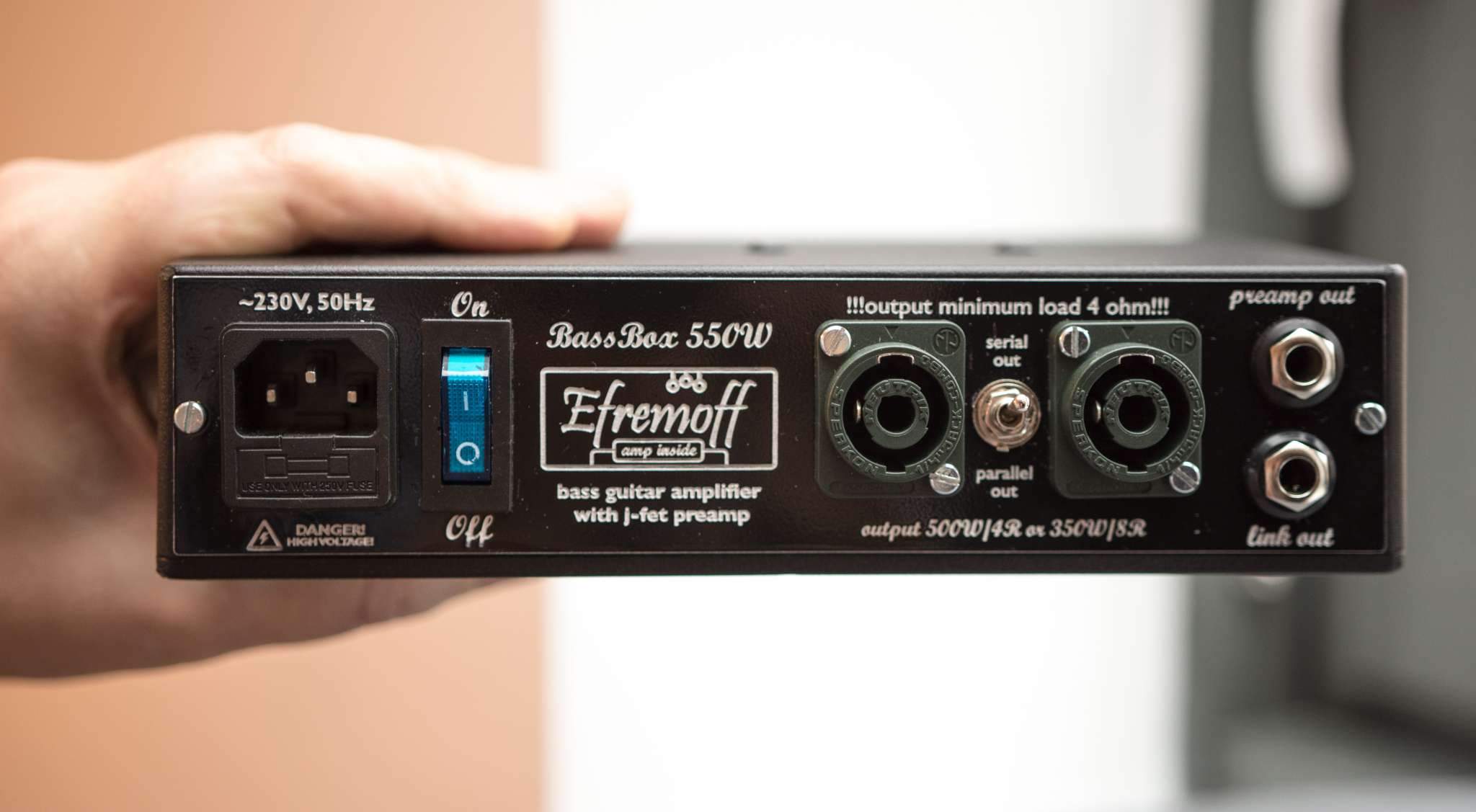

все в этом архиве (лайот, svg панелей, лут, фотки, схема)
http://dr-shost.com/files/bass-amp-classd.zipсхему чуть изменил - последний оу переведен в повторитель (выше причину писал), а vtl на его входе регулирует уровень от выхода
соответственно усиление добавлено во второй каскад, так же на нем сделан подъем на низах небольшой (а то ручка тембров басс была слабей остальных)
увеличен конденсатор брайта (басухе понравился), а конденсатор в оос первого каскада увеличен - что бы выше 10кгц придавить усиление (шумы в итоге меньше)
ну и в овердрайве понижено его влияние на общий сигнал
что бы на вход не подано, могут оперы в ограничение уйти (при вольтах), но сам выходной унч - всегда в синусе железно (на его входе более 1в не поднимается (интересный (ожидаемый, конечно) эффект - в том режиме тембра только в минус крутят)
--
ток через vtl5 выставляют R33, R35, для китайских версий их 13к подходящие, если будут такие, что ток нужен больше - эти резисторы уменьшить (мощность учитывать на них, что будет выделятся)
с помощью R32, R34 - ставится максимальное выходное напряжение на выходном унч - что бы не было ограничения явного (с нагрузкой, конечно) - у меня питание на холостом (без сигнала) +-55в, под нагрузкой 50в - вот те 1.6к и с учетом этого
а так как порог привязан к питанию, то при уменьшении питания в сети так же и понизится порог отработки выходного напряжения - синус останется (мощность упадет)
и наоборот, в общем - эта часть проблем не имеет, можно ставить в любые аппараты (ну и учесть, что для 4148 макс 120в, при 150в они все как стабилитроны (кстати - отличные, для высоковольтных стабов (ток 1ма и менее)), просто если питание за +-100в - по два диода последовательно, например, поставить)
--
печатная плата под установку оу (lay для лута зеркалить - там подписано это, файл gif для лута уже отзеркален) со стороны деталей - 5532 у меня была в дипе - под нее нарисовал, но легко (вставив как шаблон дороги первой оу) и под смд подрисовать
