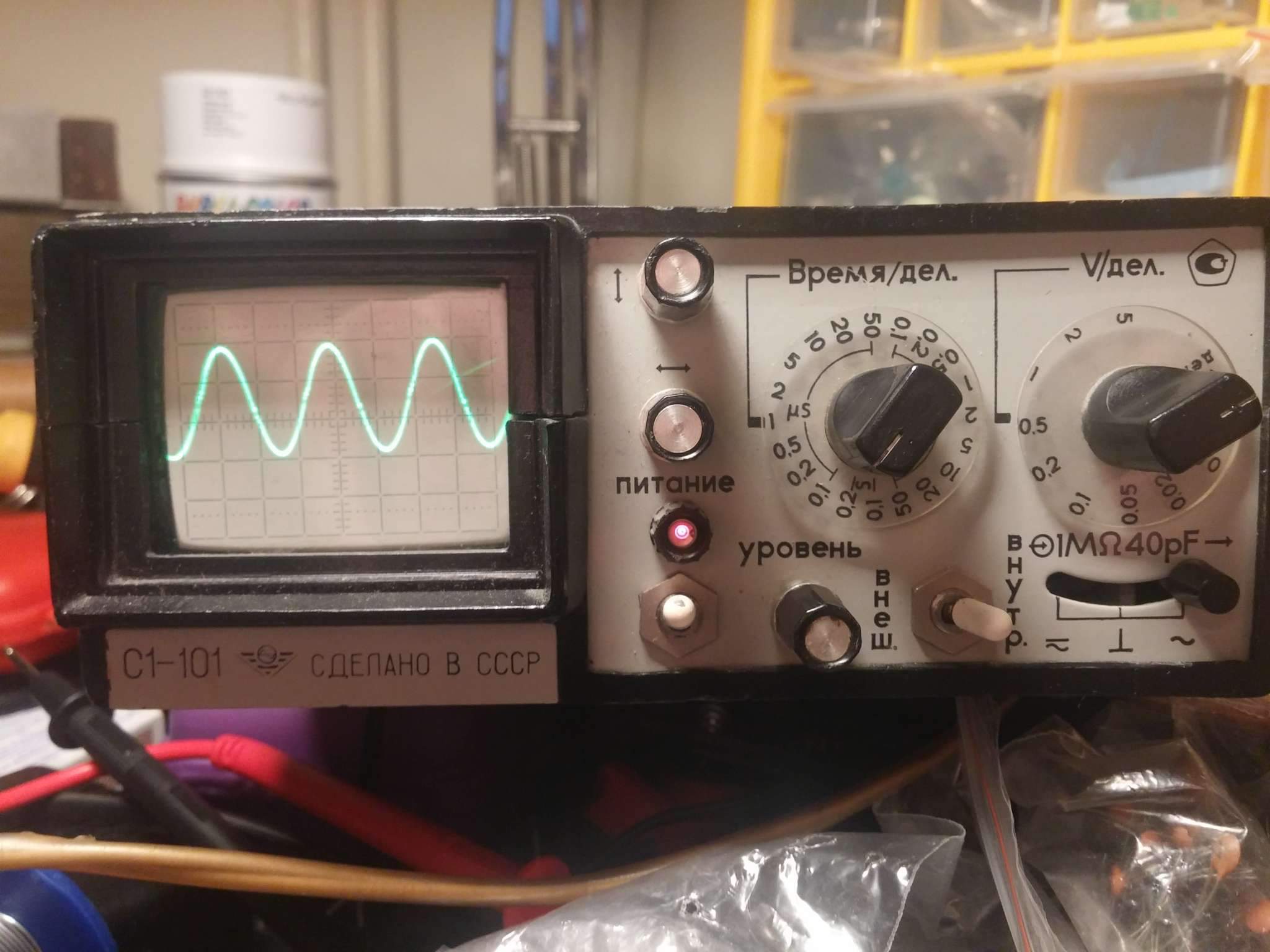

Изучая оконечник - подцепил ему на выход осцилограф. И увидел следующую картину - при размере деления в 1мкс (это 1МГц чтоль??) у меня видно синус амплитудой 1,5в.. Это нормально? При этом - вход оконечника замкнут на землю.

Несущая возбуждает колебания, однозначно, т. к. частота как раз в пределах рабочей 300...400 кГц. Проверь не на выходе, а на нагрузке.

https://youtu.be/rXCVfrrZ5RA

 Кто там просил сэмплы? Только к сожалению перегруз, который вы будете слышать - это перегруз мембраны микрофона. Усь почти на всю валит - и нежная и большая мембрана конденсаторника (NT2 Rode), который просто стоял в комнате - и снимал все, что на него заходило - не выдерживала периодически.  Это был предварительный тест в студии. Появиться немного свободного времени - сделаю полноценное, качественное видео. )

Tander, Достойно!

Зашел в работу следующий девайс.
Оконец - простой импульсник, 300вт/4ома, с ибея за 25 баксов.



К сожалению - без полноценного БП на борту.

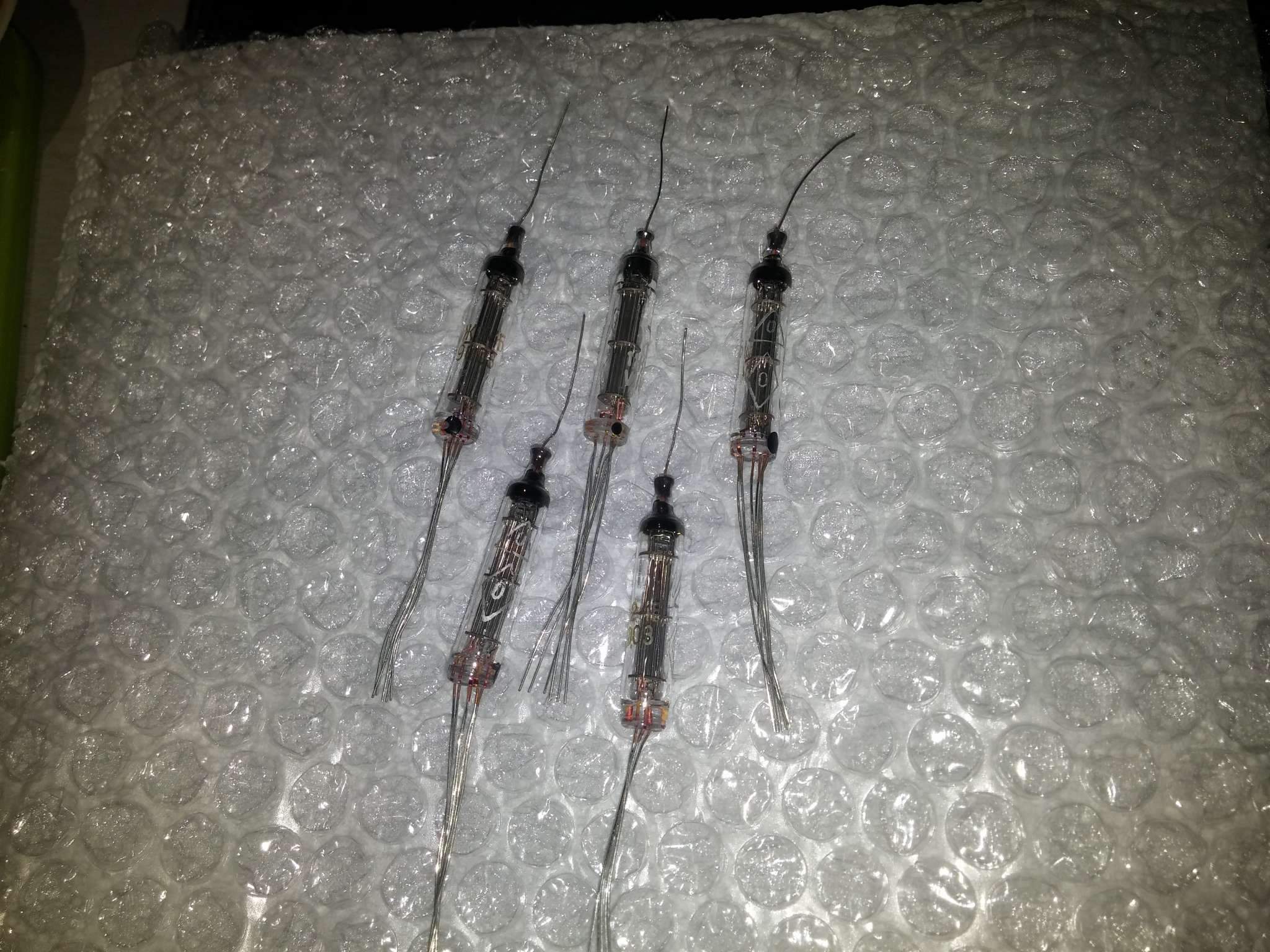

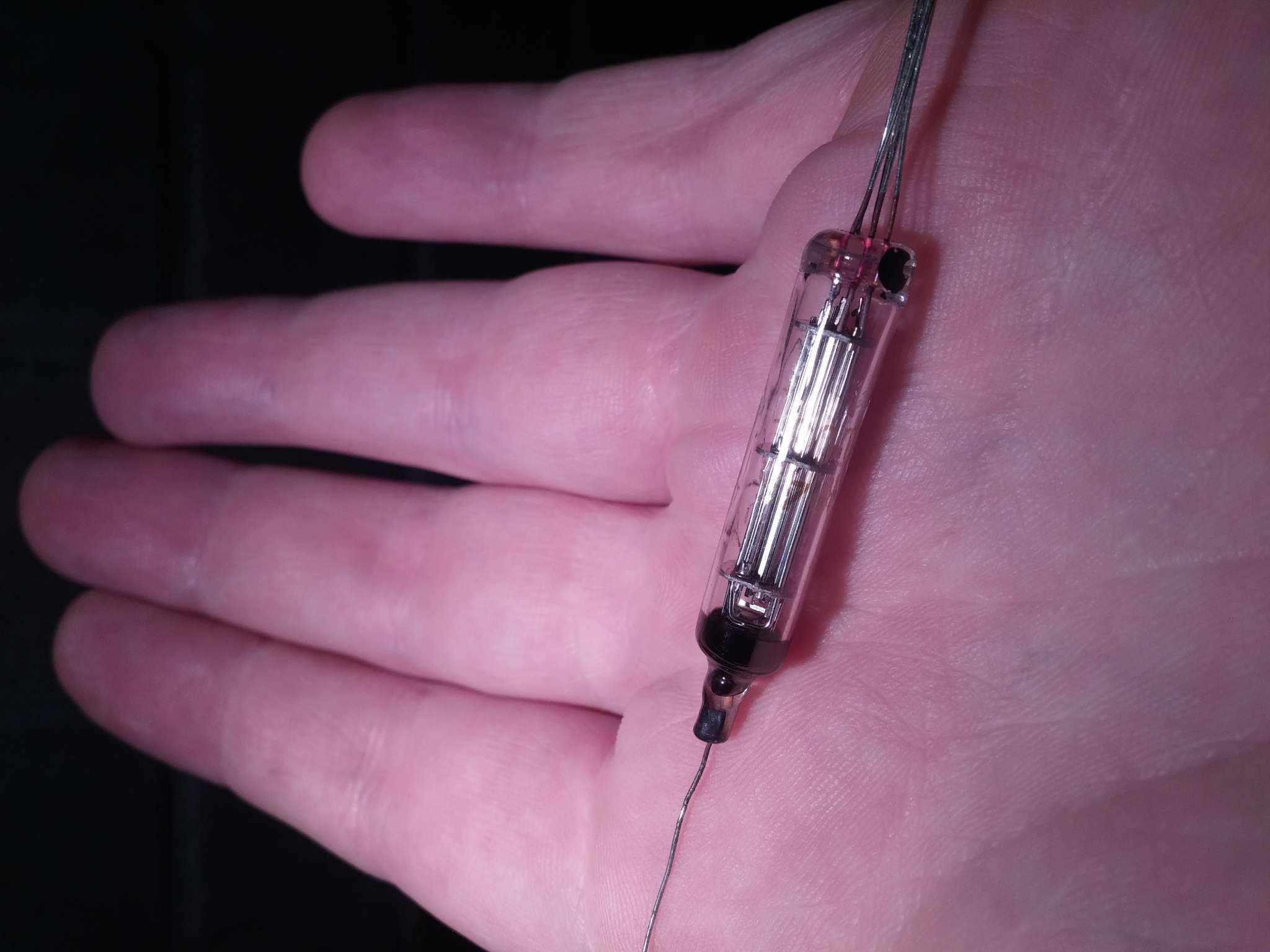

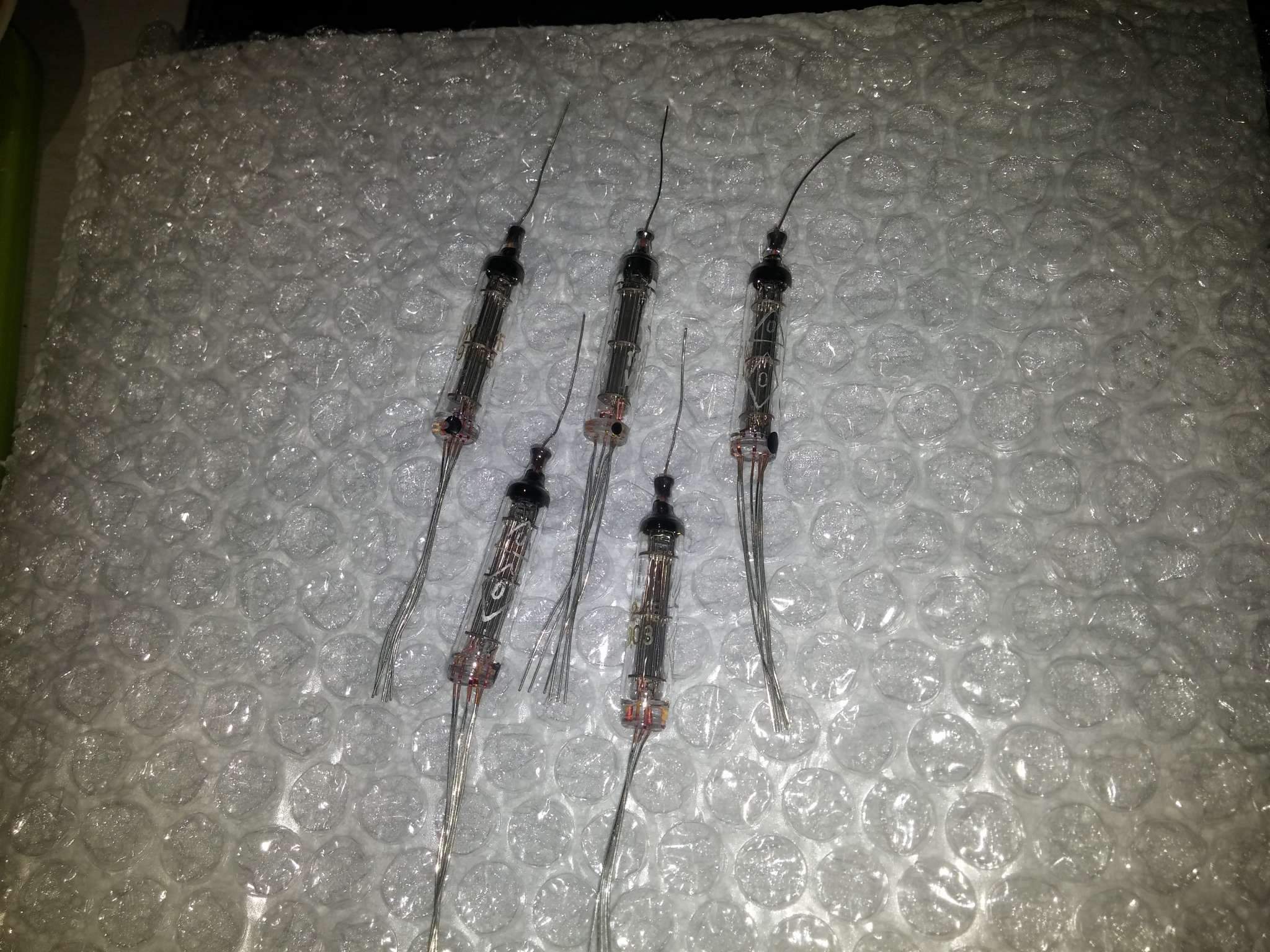

Чтобы не возится с ИБП, на счастье - есть подходящий трансформатор (правда тяжелый). И в данном приборе хочу реализовать ламповый пред, скорее всего через мелкий перевертыш, от одного из плечей питания.

Оформление - мини-голова (шасси, деревянная будка, белый толекс и тп).

Ориентировочная цена всех компонентов + внешний вид - вышло мне в 130 баксов... Как по мне, за 300вт мини-голову, весом до 5кг, гибрида - очень даже адекватная цена вышла. )

Важная задача на будущее - придумать и сделать ИБП, который будет иметь - +/-50В(6А), +12В(1А), +380В(0,03А). Реализовывать можно на IR2153, и продумать на это дело трансформатор соответсвующий. Если получится это реализовать в мелких габаритах (до 10х10см), и как-то пустить в серию такой БП - то это будет идеальным и универсальным БП для отличных мощных и легких гибридников

Есть, пару страниц назад. А еще есть тут - http://efremoff.eu/bassbox.html


... и добавил:

Новый девайс будет чуток побольше - шасси длинной 250мм, плюс дерево еще, да и транс, высотой 10см (что к 5см шасси уже дает 15см + запас. Так что... миниголова будет в формате листа А4. Но постараюсь сделать достаточно легкую (насколько это возможно с этим трансом).

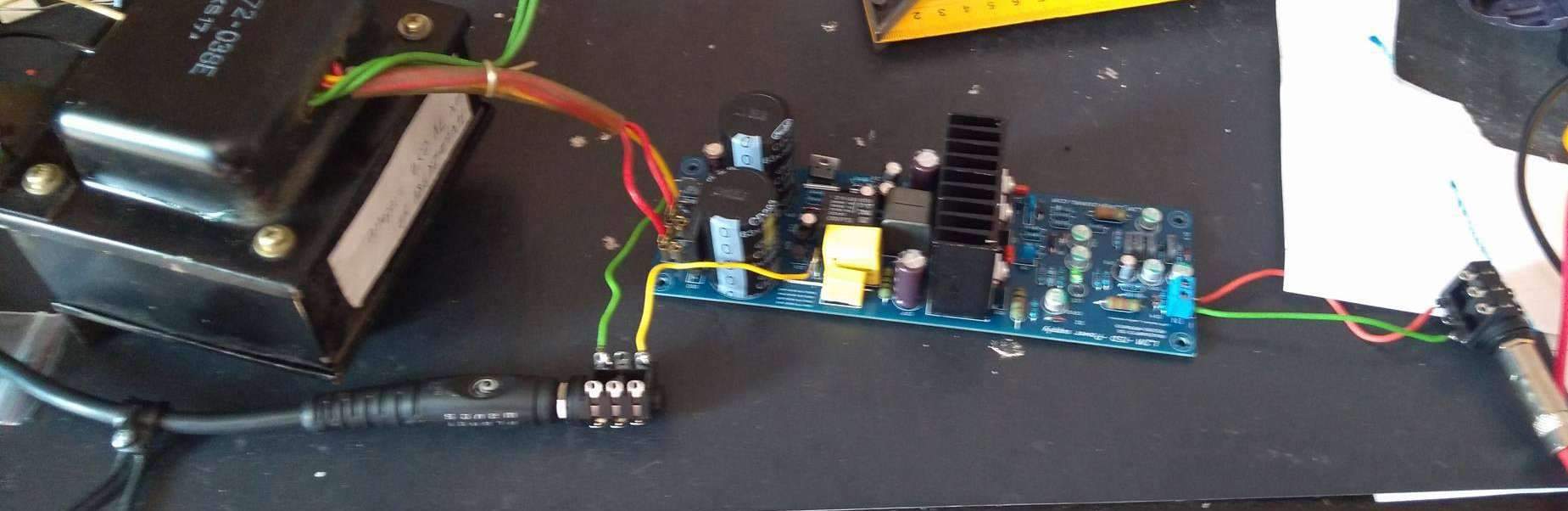

Вот так это тестилось - транс на усь (у него свой выпрямитель и фильтры), на вход - бас, на выход - каб. )) Звучало очень неплохо для такого включения.

Tander, Идею с таким БП поддерживаю! Как-раз надо в один проект с цифровым мощником.

Я видел эти бп. Желание - сдедать все на одной борде, т.к. место внутри тож не резиновое. А насчет анодного за копеечную стоимость - как раз приехал сегодня один преобразователь до 390В. Буду пробовать.
