По твоим вопросам - можно оставить как есть. 200к - в цепи смещения, не в звуке. Скорее всего - индивидуальная подгонка под имеющийся силовик. Абсолютно не важно для звука и трушности. 68к - т.н. антизвонник, вместе с входной емкостью лампы образует ФНЧ, который давит радио и ультразвук) Корнфорд вон весь напичкан ими - и никто не жалуется.

Ну вот перепаял на есс83 всунул лампы и всё очень громко и чувствительно , как и писал. Но вместе и гудит очень сильно, фон всякий. Буду теперь с ним бороться. И заметил несколько разных шумов. 1- Гул сильно увеличивается если начинаешь выкручивать ручку мастер. Этот гул, мне показалось, гудит в частоте трансформатора (выходного или силового). Я приложил палочку к магнитопроводу трансов и послушал. Очень похож.
2. Второе -  Я попробовал  убрать  тот резюк на 68 кО (т.н. антизвонник) что идёт на 2 ногу есс83 некоторые шумы уменьшаются.
3. Ну и третье - поднося руку к кондёру 0,022 мФ от Master всё начинает гудеть, а также к следующему за ним  резистору на 1 кО.   Там стоял каой-то резюк китайский я вместо него поставил МТЛ на 1 ват, может не стоило этого делать.

Ну и сразу вопрос. 1. Стоит мне убрать всё таки 68к - т.н. антизвонник?  И что делать с остальным? Может стоит заменить некоторые конденсаторы, если да то какие? спасибо.

... и добавил:

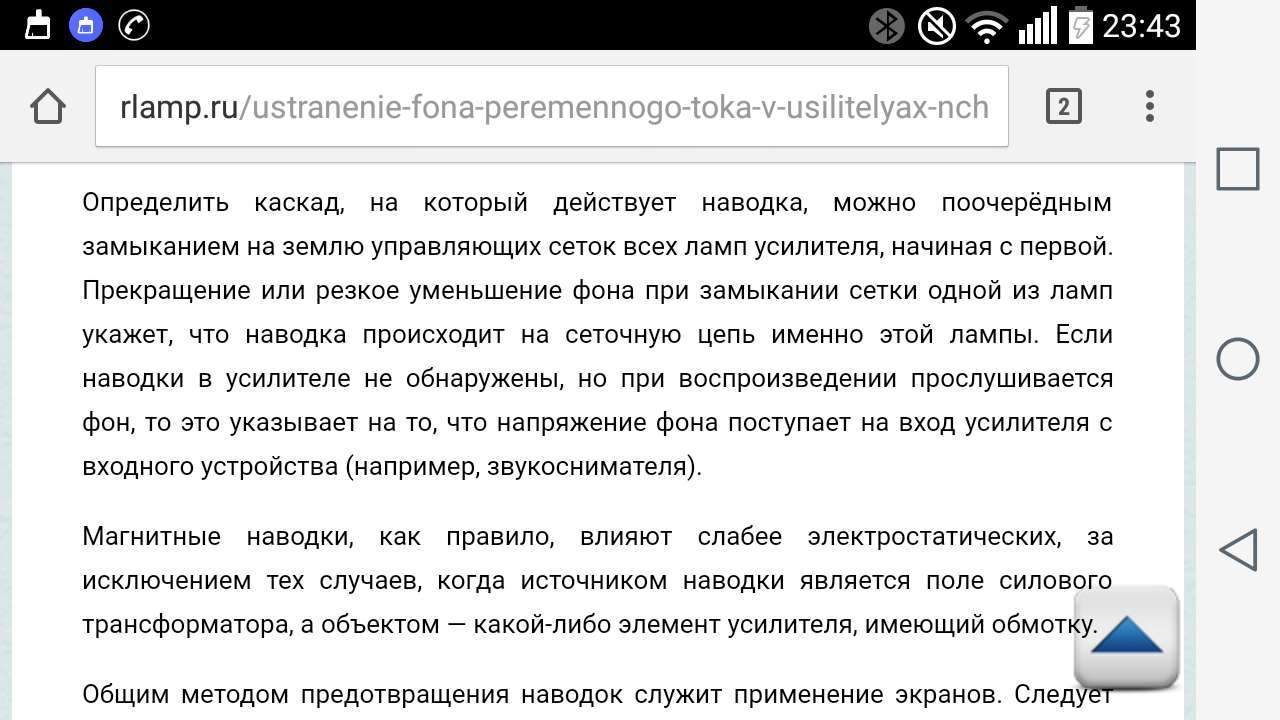

стоит ли проверить сетки, как описано в след вкладке? И может кто то увидит косяки в моей схеме (тоже приложу)

vovian, как накал заземлен? возможно надо сделать "поднятие накала" чтобы не фонило.
что куда заменить или убрать можно обсуждать только после предъявления актуальной схемы

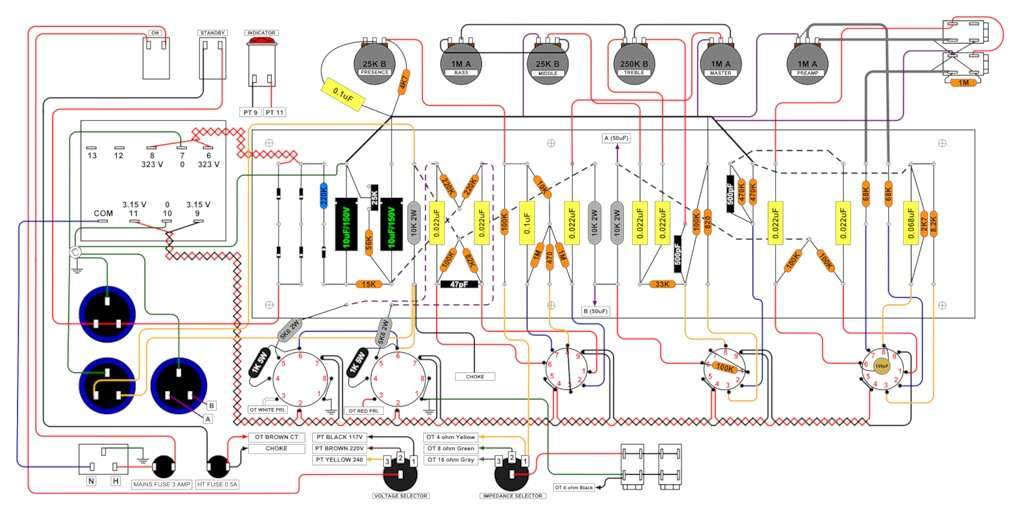

Стояли лампы 6н23п там на 4 и 5 ноги (на накал) шли последовательно по одному проводу от транса,  а 9 нога была заземлена на корпус возле лампы. Я поменял лампы на есс83 - 4 и 5 соединил и на неё пустил один провод, а на 9 ногу второй. Поэтому не очень понятно где там заземление. Я просмотрел свою плату и понял, что вот этот лэйаут больше всего подходит. напруга на накале между (4-5 и 9 ) - 6,2 вольта. Между  4-5 и землёй 3.1 вольт. ( 9 нога  и земля тоже 3.1 вольт)

значит у накальной обмотки есть средняя точка - надо ее найти и подать туда постоянное положительное напряжение через делитель от анодного питания вольт 50 примерно

Все правильно, только наличие средней точки не обязательно, подать на любой вывод накальной обмотки, при этом в цепи накала искусственной средней точки из резисторов по 100 ом быть не должно.
Нужно тупо поднять потенциал накала относительно катода, а симметрично он подан или нет - абсолютно фиолетово
Есть у накальной обмотки средняя точка - хорошо, нет - значит нет

akl   ёмаё...  точно не так запаяно. иду перепаяю. А про какой резистор ты говоришь? Если про те что четыре  вместе в одной точке соединены, то там у меня два по 1 мО (МТЛ) и один 470 ом (МТЛ).

akl   спасибо. реально помогло. Шум резко уменьшился.

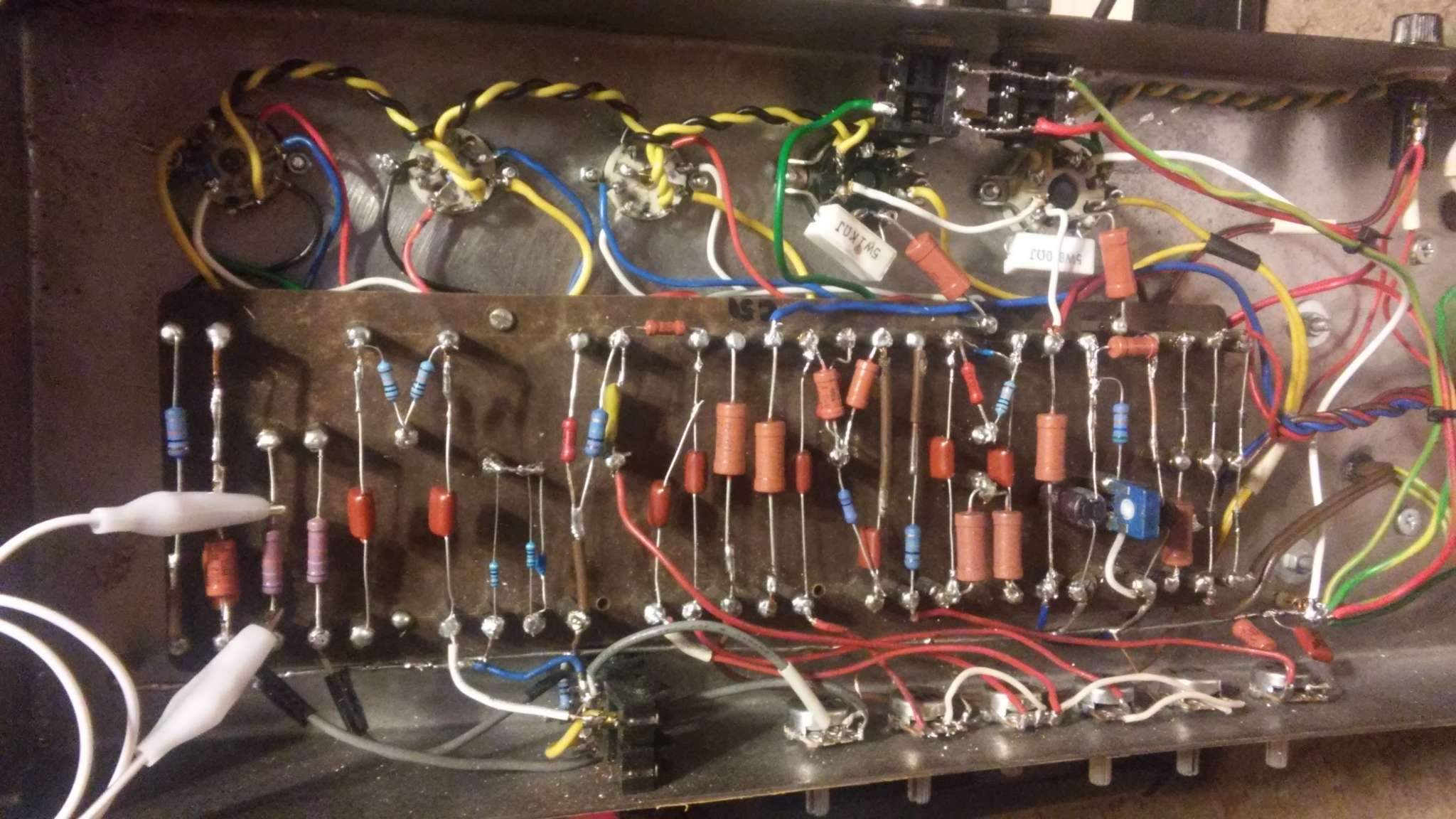

Перед тем как я перепаял ноги потенциометра master, я  видюху записал специально, чтоб объяснить ситуацию.  Но теперь она не так уж актуальна. Но я хочу дальше с этим усилком поработать. Нhttps://www.youtube.com/watch?v=AQlsKbz7t_g&feature=youtu.beо это уже вечером. нужно на работу бежать.


... и добавил:

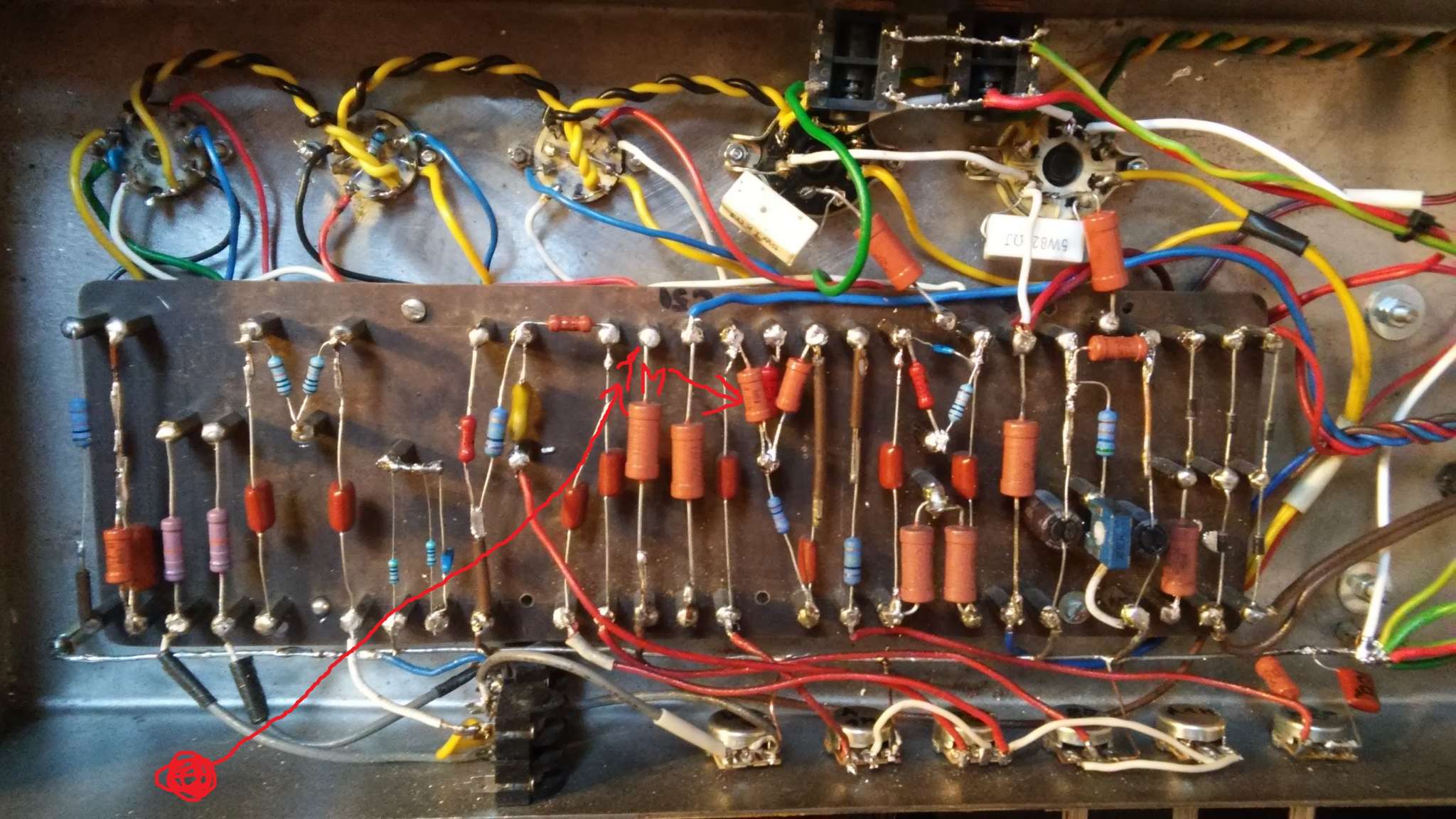

я вот про этот резистор:это где вообще?

Да. я написал не правильно. я там поставил на 1 мО.

... и добавил:

антизвонные резисторы 68к которые лучше припаивать прямо на контакты панелек ламповых, и до них прямо экранированный провод до упора.

Обязательно так и сделаю.

По поводу заземляющей шины. Похоже что да. Она закреплена к корпусу с одной и другой стороны монтажной платы. Могу её тупо обрезать с одной стороны, чтоб не было контакта.  Обрезать?

... и добавил:

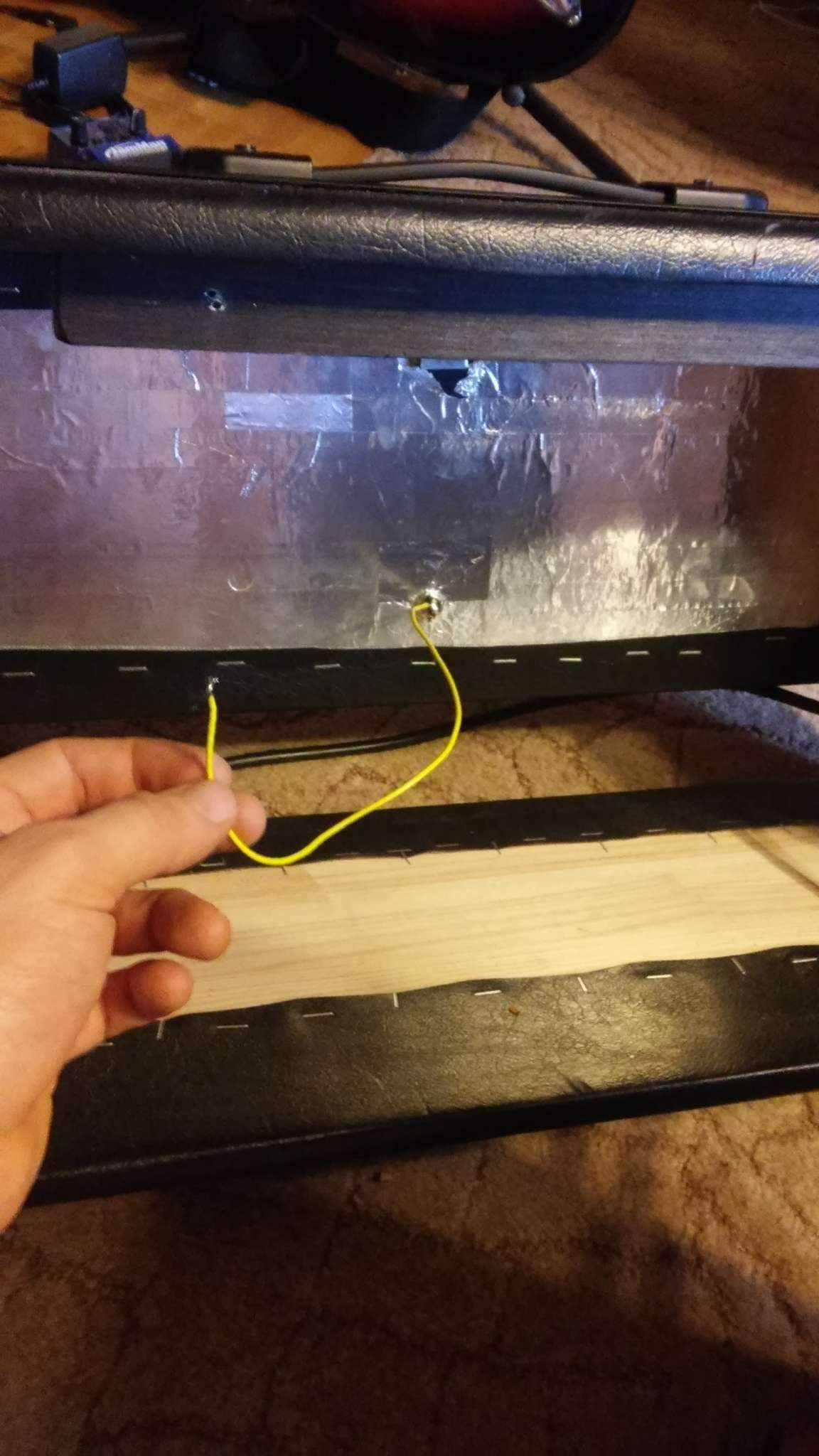

Да там шина крепилась с двух сторон. С одной стороны была  общая точка "звезда" , а с другой стороны к этой шине шёл провод на корпус усилителя с экраном. вот он.

Да там шина крепилась с двух сторон. С одной стороны была  общая точка "звезда" , а с другой стороны к этой шине шёл провод на корпус усилителя с экраном. вот он.

Было бы намного эффективнее приклеить фольгу под шасси, а не на переднюю стенку. Зачем она там вообще?))

да, фольга должна быть под шасси, чтобы закрывать дно. если все контакты, детали и лампы исправны, то после поднятия накала и засовывания в корпус с наклеенной на дно фольгой, уровень шума должен стать минимальным, т.е. при нормально экранированной гитаре с хамбакерами должно остаться тольшо шипение без всяких гулов, гудений и жужжаний. если гитара фонючая или с синглами например, то фон должен полностью убираться при выкручивании ручки громкости на гитаре

... и добавил:

потом если делать нечего можно будет поменять конденсаторы на полиэстеровые например К73-16. резисторы менять смысла нет.
