Re: Шасси Marshall JCM800 2203
« Ответ #480 : Декабря 01, 2016, 21:07:16 »
0,5 вт бери. там все 0,5вт если не указано специально


... и добавил:

экранированный провод до них не забудь, особенно перед первым каскадом. экран должен заземляться только с одной стороны

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
Re: Шасси Marshall JCM800 2203
« Ответ #481 : Декабря 01, 2016, 21:16:39 »
Цитата: akl от Декабря 01, 2016, 12:48:06
антизвонные резисторы 68к которые лучше припаивать прямо на контакты панелек ламповых, и до них прямо экранированный провод до упора.
иду паять

И хотел спросить для чего потенциометр Presence? Я его кручу верчу, но ничего не меняется.

... и добавил:

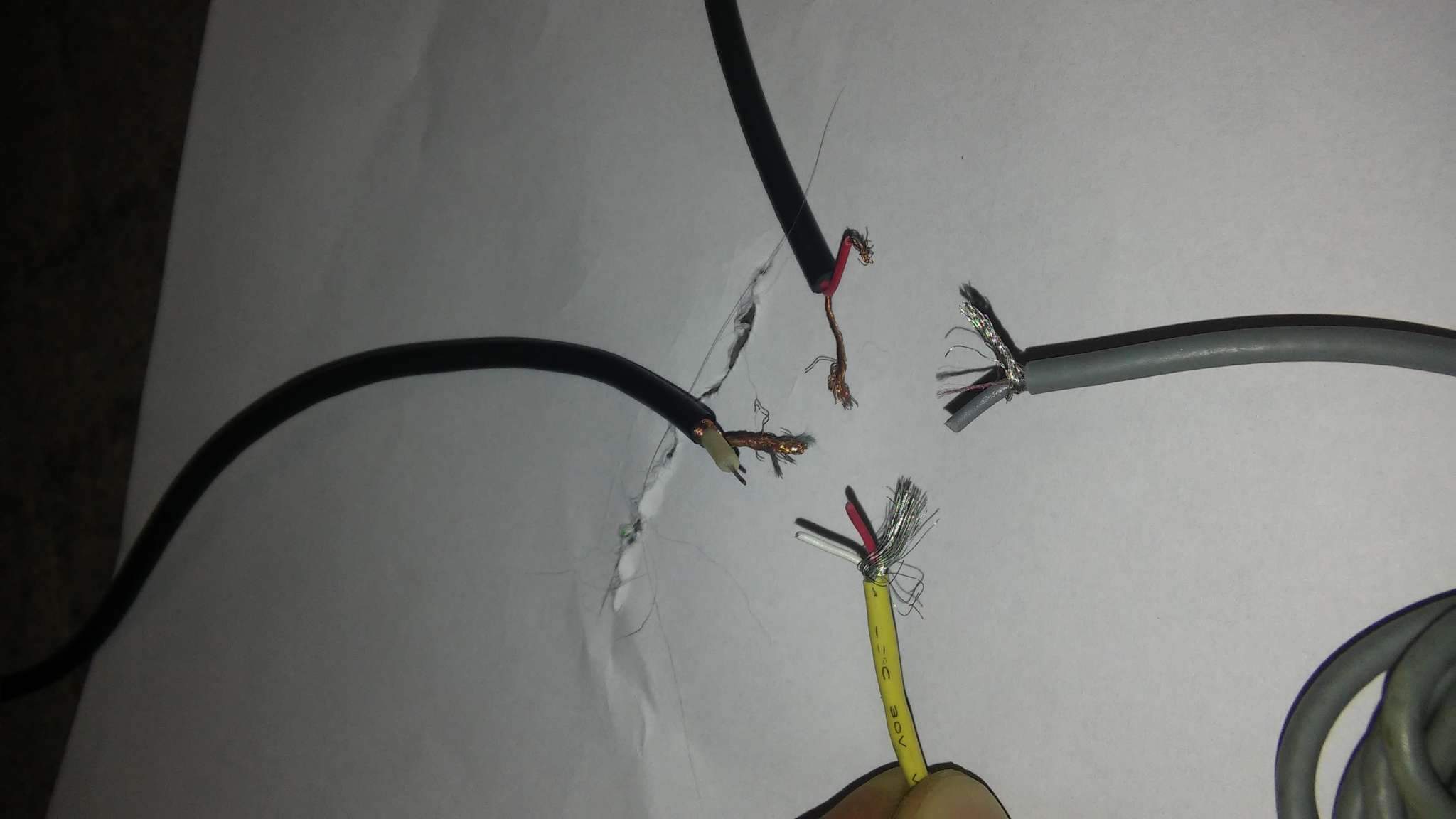

По поводу провода с экраном. Нашёл у себя только стерео. Подойдет?
« Последнее редактирование: Декабря 01, 2016, 21:26:34 от vovian »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Шасси Marshall JCM800 2203
« Ответ #482 : Декабря 01, 2016, 21:27:14 »
презенс вырезает высокие частоты из отрицательной обратной связи, то есть увеличивает усиление оконечника в области этих высоких частот - то есть ручка презенс регулирует ВЧ почти как ручка требл, но немного иначе - на самом деле это очень полезная штука, и если она не работает - надо проверять цепь обратной связи что идет от вторички выходного трансформатора (с выходного гнезда скорее всего) через резистор 100к к месту соединения пота презенса и деталей фазика.

... и добавил:

Цитата: vovian от Декабря 01, 2016, 21:16:39

По поводу провода с экраном. Нашёл у себя только стерео. Подойдет?
работать будет, но он же наверно мега толстенный и неудобный.
я обычно вот такой использую

ШГЭС называется или как-то так.

... и добавил:

насчет презенса - может там потц какой-нибудь логарифмический, и она просто работает слишком резко - попробуй послушать в крайних положениях, должна быть сильная разница в области высоких частот
« Последнее редактирование: Декабря 01, 2016, 21:36:49 от akl »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Шасси Marshall JCM800 2203
« Ответ #483 : Декабря 01, 2016, 21:49:17 »
Любой, хоть самой минимальной. Я беру 0.5 Вт исключительно из удобства монтажа навесом, мельче уже слишком нежные. А кроме МЛТ у тебя совсем ничего не купить?

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
Re: Шасси Marshall JCM800 2203
« Ответ #484 : Декабря 01, 2016, 22:02:45 »
Цитата: Ден2 от Декабря 01, 2016, 21:49:17
Любой, хоть самой минимальной. Я беру 0.5 Вт исключительно из удобства монтажа навесом, мельче уже слишком нежные. А кроме МЛТ у тебя совсем ничего не купить?
в принципе можно купить но приедет только на следующей неделе, а млт-шки по спичечным коробочкам разложены и стоят красиво.

Провод скорее всего серый поставлю.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2222
  • GuitarPlayer.Ru fan!
Re: Шасси Marshall JCM800 2203
« Ответ #485 : Декабря 01, 2016, 22:17:37 »
Цитата: mr.l от Декабря 01, 2016, 14:01:02
...
Было бы намного эффективнее приклеить фольгу под шасси, а не на переднюю стенку. Зачем она там вообще?))
Видимо транс лучит нещадно, в комнате тесно, синглы...

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Шасси Marshall JCM800 2203
« Ответ #486 : Декабря 01, 2016, 22:32:47 »
так а нафига покупать что-то кроме МЛТ? синие китайские металлопленочные это вроде то же самое МЛТ, только синее и полосатое ???

... и добавил:

млт еще удобны тем что на них надписи - сильно меньше вероятность напутать
« Последнее редактирование: Декабря 01, 2016, 22:37:17 от akl »

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
Re: Шасси Marshall JCM800 2203
« Ответ #487 : Декабря 02, 2016, 00:00:37 »
Цитата: akl от Декабря 01, 2016, 21:27:14
презенс вырезает высокие частоты из отрицательной обратной связи, то есть увеличивает усиление оконечника в области этих высоких частот - то есть ручка презенс регулирует ВЧ почти как ручка требл, но немного иначе - на самом деле это очень полезная штука, и если она не работает - надо проверять цепь обратной связи что идет от вторички выходного трансформатора (с выходного гнезда скорее всего) через резистор 100к к месту соединения пота презенса и деталей фазика.

насчет презенса - может там потц какой-нибудь логарифмический, и она просто работает слишком резко - попробуй послушать в крайних положениях, должна быть сильная разница в области высоких частот

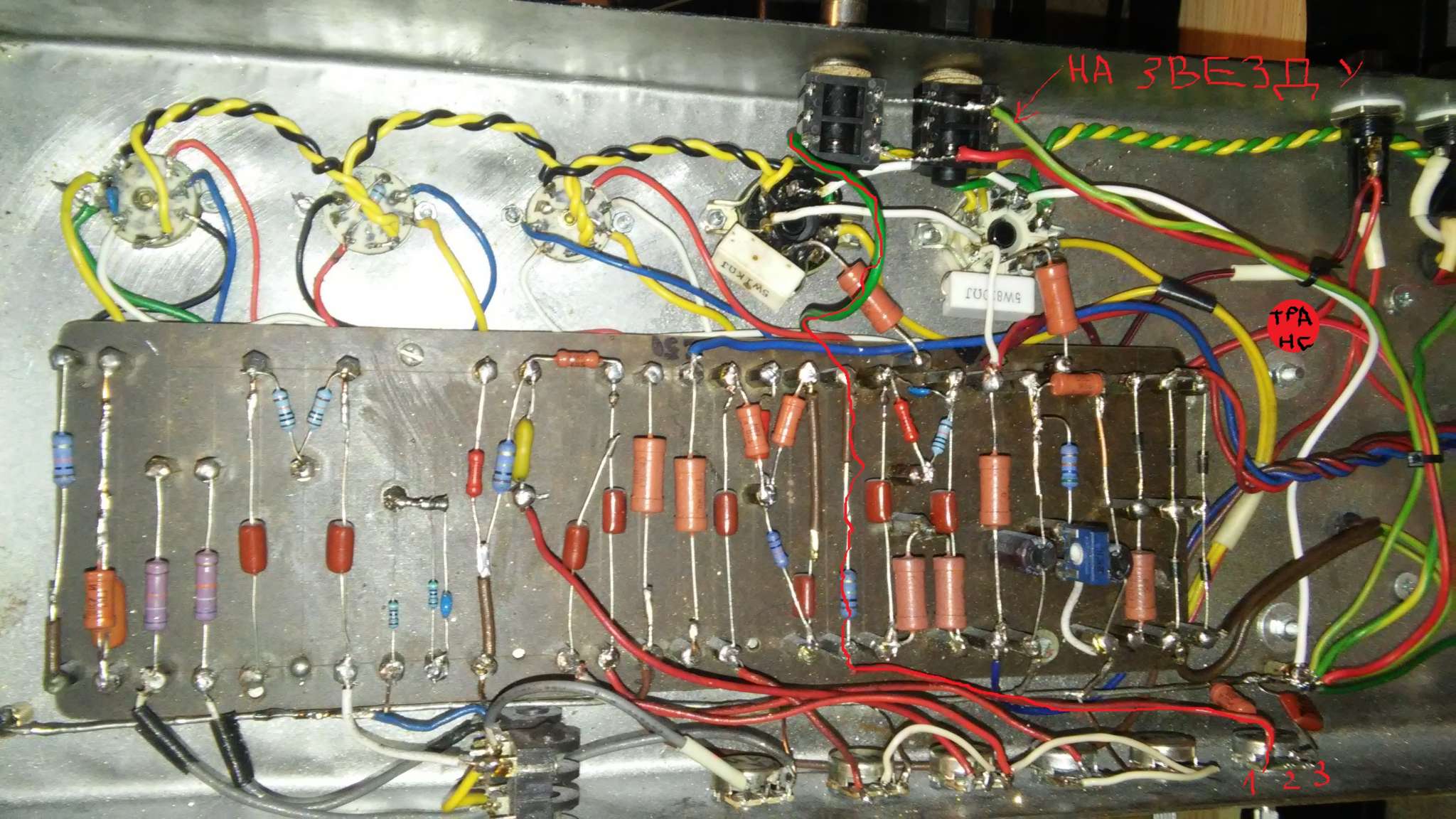

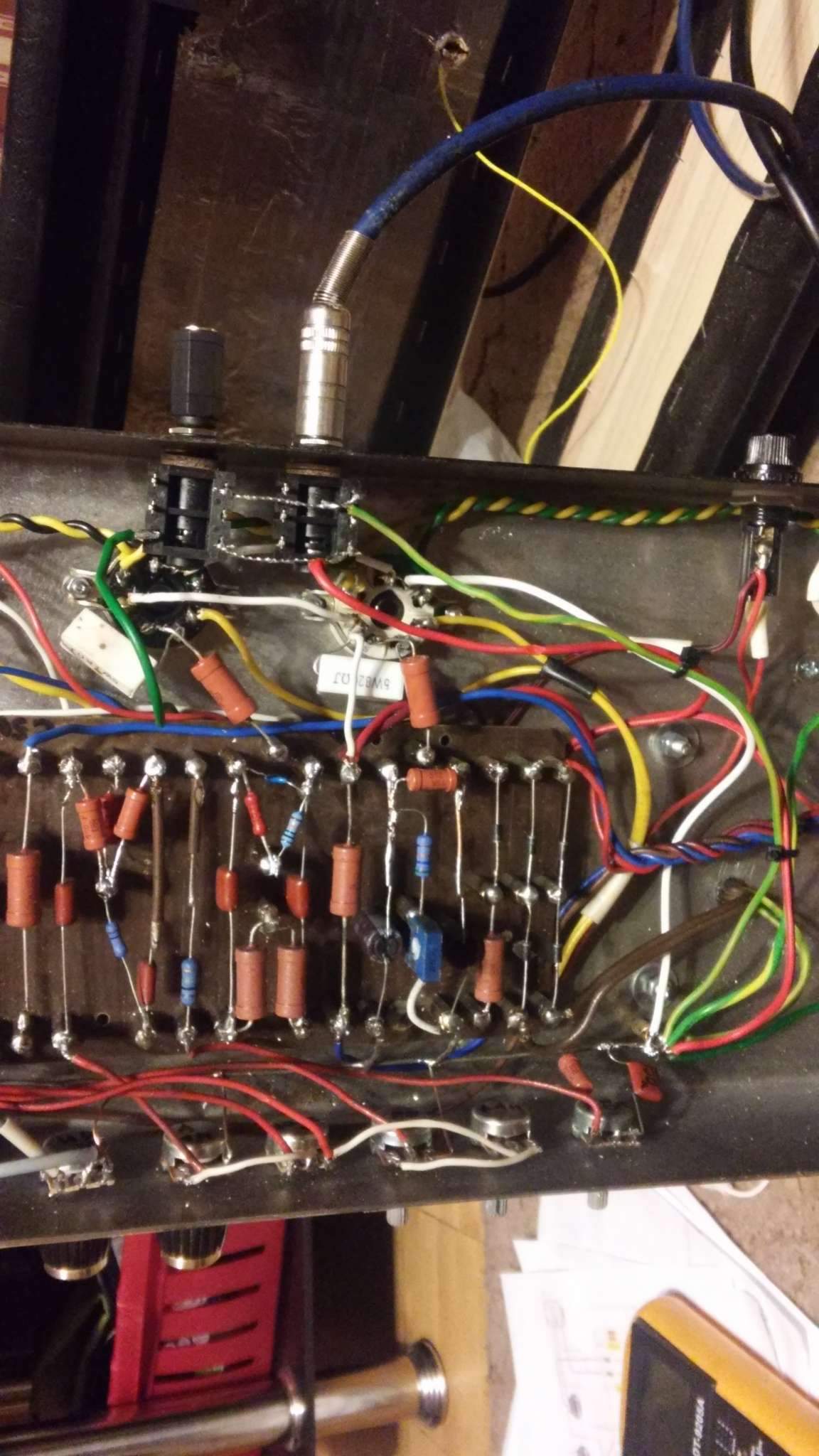

Я вот как раз подошёл к тому, что бы разобраться с выходом  на колонку заодно может и с presence зазберусь. У меня там огород. Там два выхода. Если я использую один из них, то во втором должен стоять тот джек, что на фото. Я даже не знаю на какую нагрузку рассчитан усилитель. Я пытался выяснить это у человека, который его собирал..... но .... даже не хочу рассказывать. Короче сказал "суй куда хочешь и сколько хочешь", главное, говорит джек перетыкай.  ;D

Как можно сделать? Я думаю нужно оставить один выход, или как тут сделать?
« Последнее редактирование: Декабря 02, 2016, 00:28:19 от vovian »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Шасси Marshall JCM800 2203
« Ответ #488 : Декабря 02, 2016, 01:36:16 »
Конечно, нужно оставить одно гнездо. Что за пляски с бубнами по поводу этого дополнительного джека-переходника, я даже предположить боюсь. Пусть это останется тайной, потому что этого не должно быть. А должно быть вот что: для начала давай выясним, сколько проводов выходит из выходного трансформатора к гнездам на динамик? Если 2 (вместе с проводом на массу), нам нужно оставить одно гнездо. Если 2 (1 на массу и 2 - отводы на разное сопротивление) - тогда нужно 2 гнезда, и т.п.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Шасси Marshall JCM800 2203
« Ответ #489 : Декабря 02, 2016, 07:49:22 »
судя по фотке там если что-то вставлено в левое гнездо, то ООС (зеленый провод слева) размыкается, а выход трансформатора только на одну нагрузку (один красный провод на гнездо, второй красный провод на звезду, а от звезды зелено-желтый провод на земляной контакт выходного гнезда. :hmmm: короче надо разобраться как Ден написал и сделать все проще.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
Re: Шасси Marshall JCM800 2203
« Ответ #490 : Декабря 02, 2016, 12:24:59 »

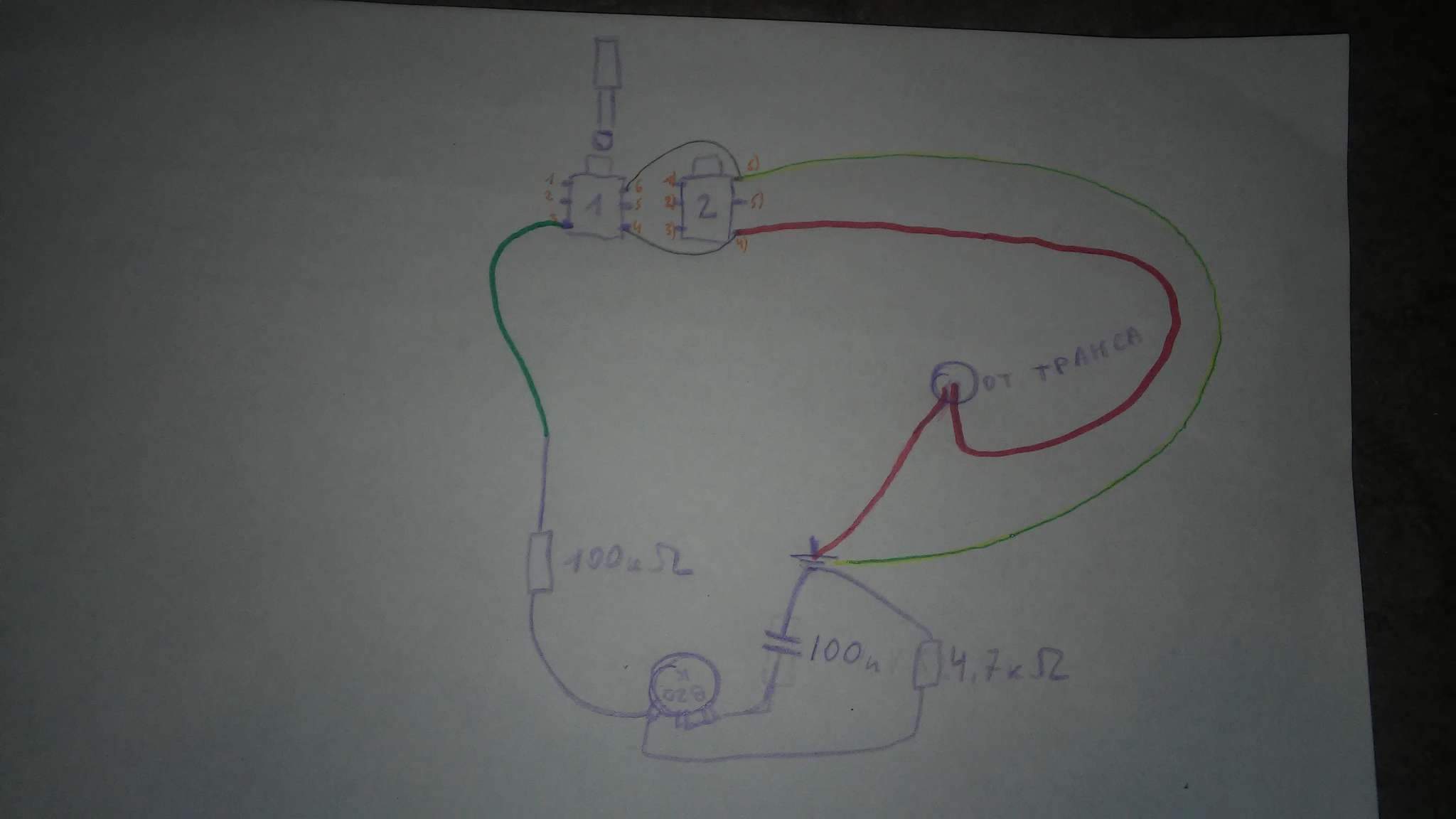

Из трансформатора выходит две обмотки (красные), один провод  идет на гнездо выхода, другой на звезду....... короче я нарисовал см. фото.
1. Если джек высунут (вытащен), то ноги 3, 4 и 6 созваниваются между собой.
2. Если джек засунуть в 1 гнездо, то он размыкает 3 ногу от двух других (от 4 и 6).
3. Если джек засунуть в 2 гнездо, то всё работает как в первом пункте.  :)  то есть, все прозванивется между собой.
Вот такие дела. что делать?
« Последнее редактирование: Декабря 02, 2016, 12:27:12 от vovian »

Оффлайн mr.l

  • Новичок
  • *
  • Сообщений: 84
  • Les Paul Traditional 2013 JCM800 1960AV
Re: Шасси Marshall JCM800 2203
« Ответ #491 : Декабря 02, 2016, 12:42:11 »
Ого, намудрили .. Сдается один выход с возможностью регулирования presence,  другой без ... Думаю что нужно сделать по классической схеме , т е замкнуть все 3 и 4 ноги

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Шасси Marshall JCM800 2203
« Ответ #492 : Декабря 02, 2016, 12:45:07 »
 :pozor: Бред какой-то с этим джеком. Ампутировать, и паять по новой, как положено.

Оффлайн mr.l

  • Новичок
  • *
  • Сообщений: 84
  • Les Paul Traditional 2013 JCM800 1960AV
Re: Шасси Marshall JCM800 2203
« Ответ #493 : Декабря 02, 2016, 12:47:29 »
Цитата: Ден2 от Декабря 02, 2016, 12:45:07
:pozor: Бред какой-то с этим джеком. Ампутировать, и паять по новой, как положено.
Будет проще всего, и с применением новых проводов

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Шасси Marshall JCM800 2203
« Ответ #494 : Декабря 02, 2016, 13:25:26 »
гнездо 1 вообще убрать, зеленый провод (оос) припаять к контакту 4) оставшегося гнезда, тогда презенс должен заработать как надо. тоже не очень понимаю смысл такой коммутации, ведь обрубать обратную связь при желании можно было бы просто тумблером.
