Vitallka, это же и есть ФИРН, только зачем там 3 мегома, делитель какой-то образует?

... и добавил:

Или я чего-то не понял..?

В смысле, привязать к нижнему краю мастера ООС?

Еще возник вопрос - насколько целесообразно реализовать Low Input, как это сделано в JCM 800, подавая сигнал сразу на второй каскад я смогу получить чистый звук? Просто хочется немного расширить функционал.

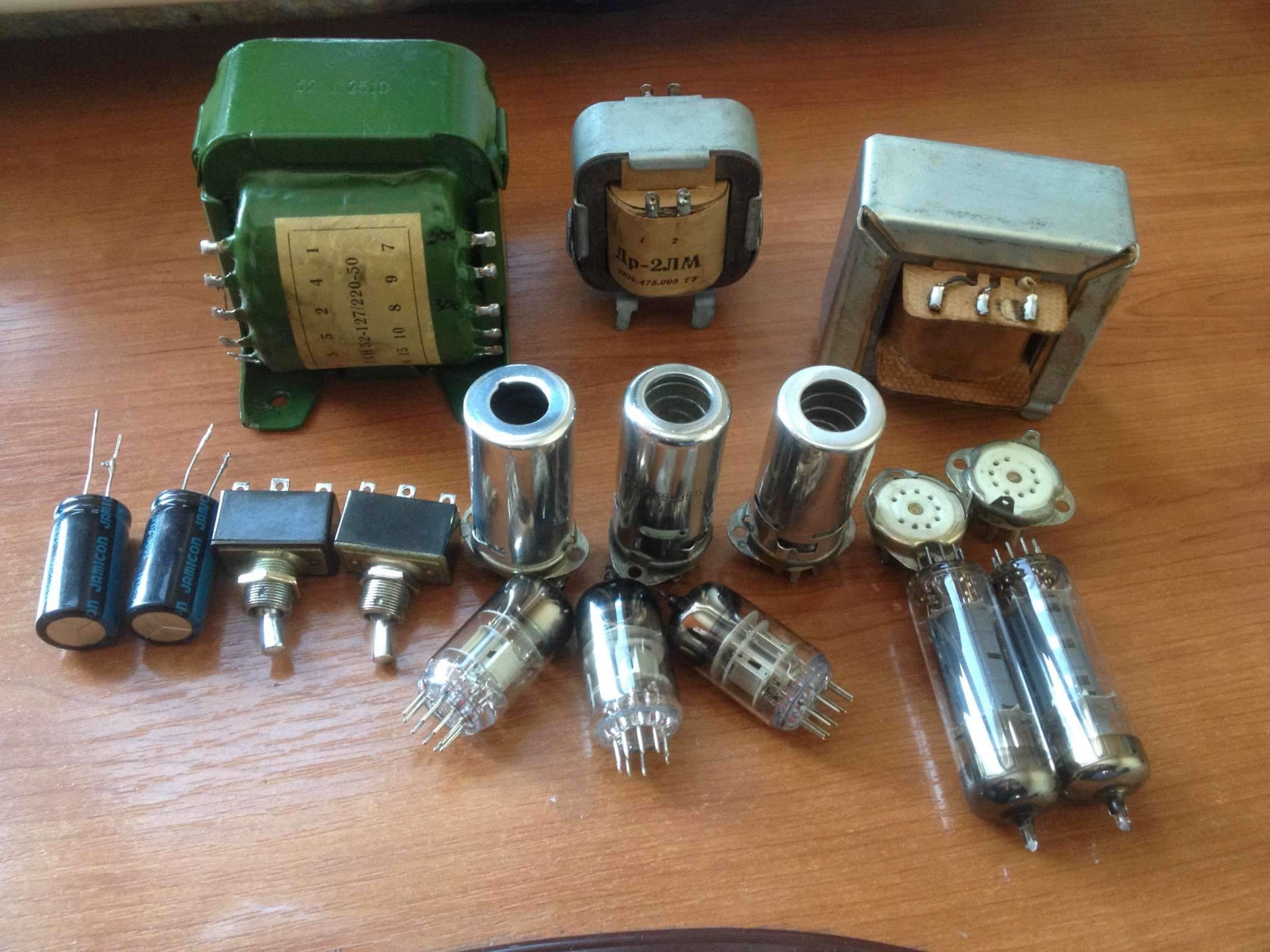

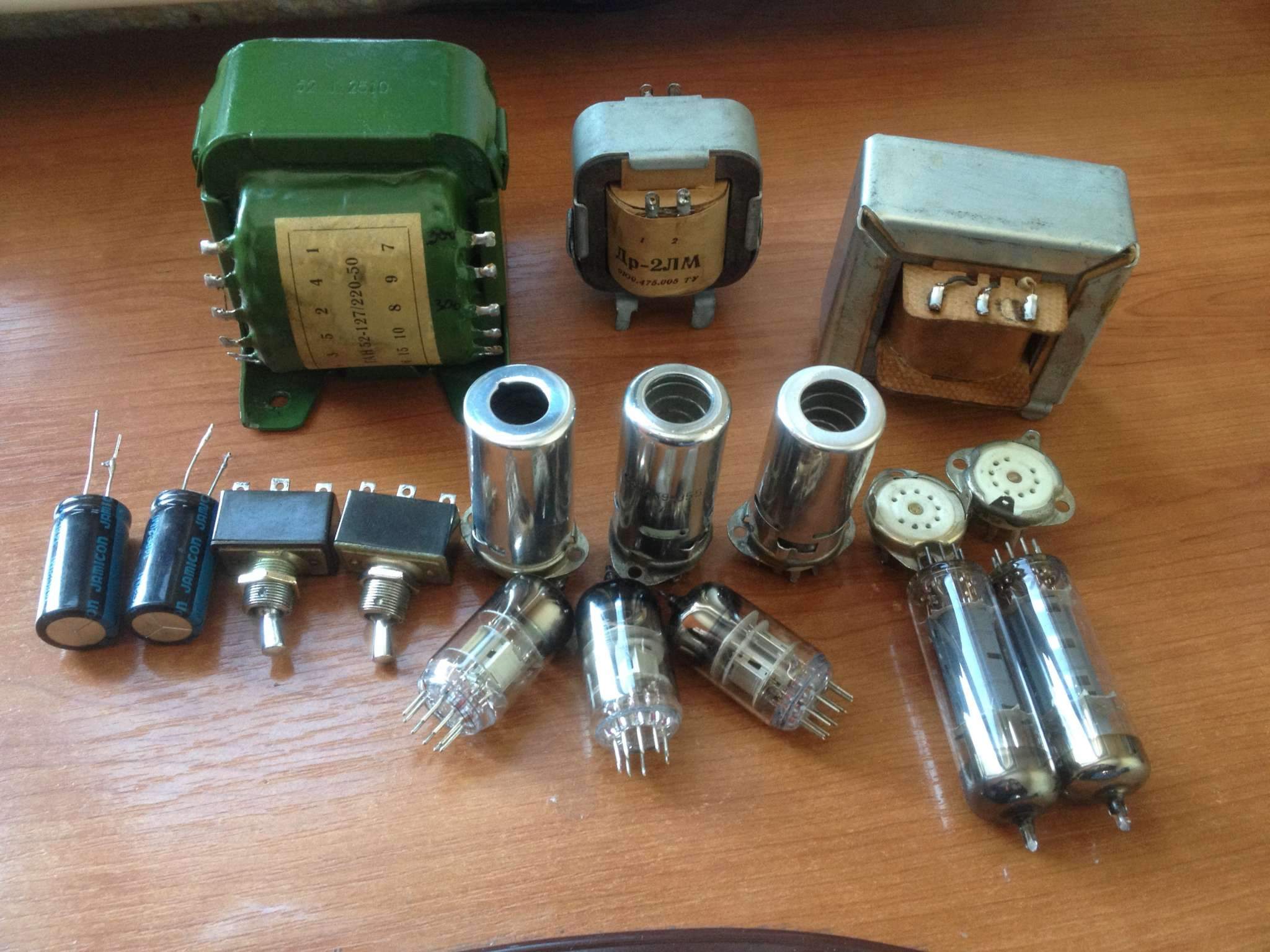

Понял, спасибо. Вот пока все, что есть. Докуплю рассыпуху, закажу потенциометры и гнезда, и можно будет собирать.

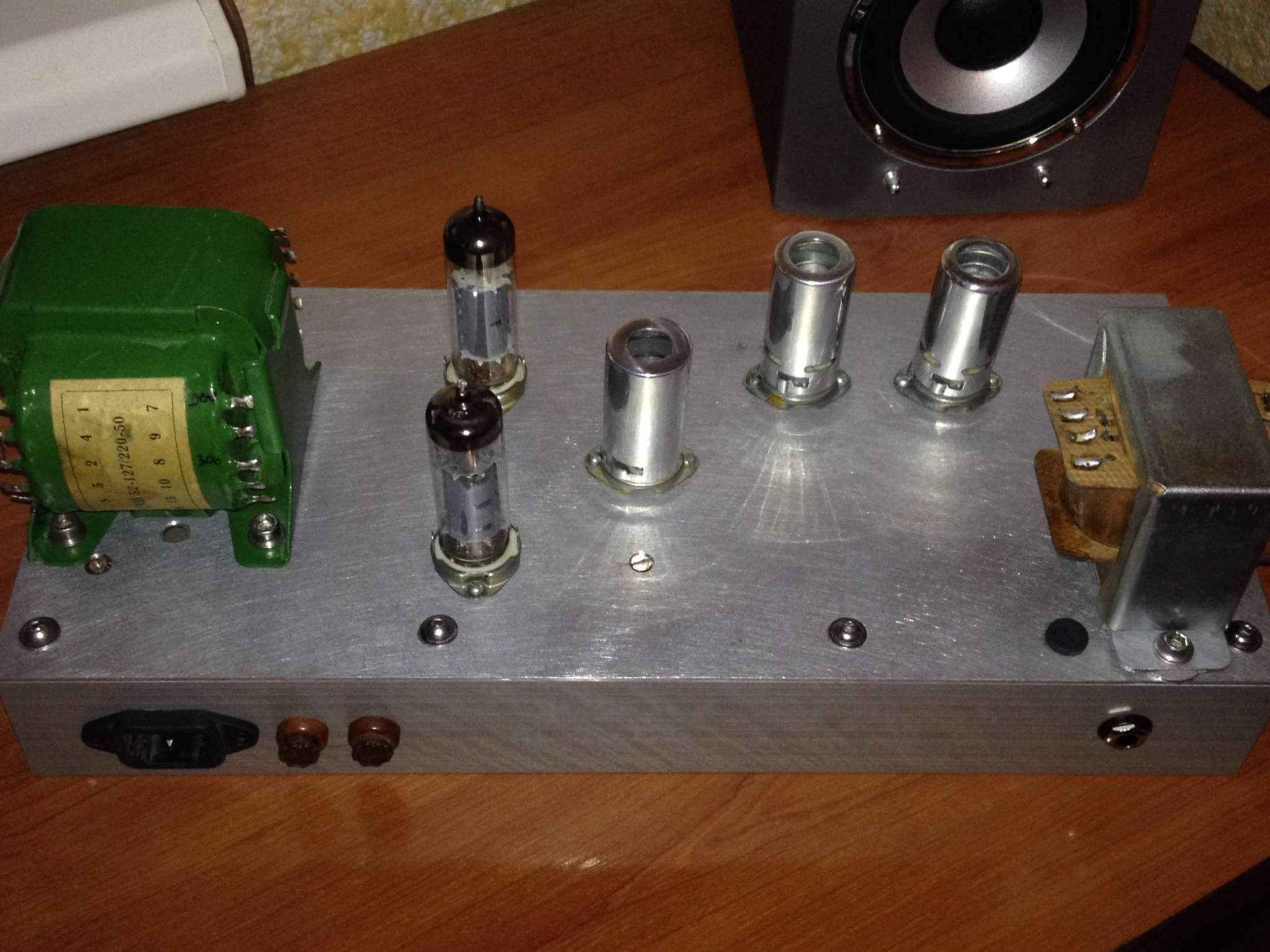

Купил детальки, потихоньку собираю.

... и добавил:

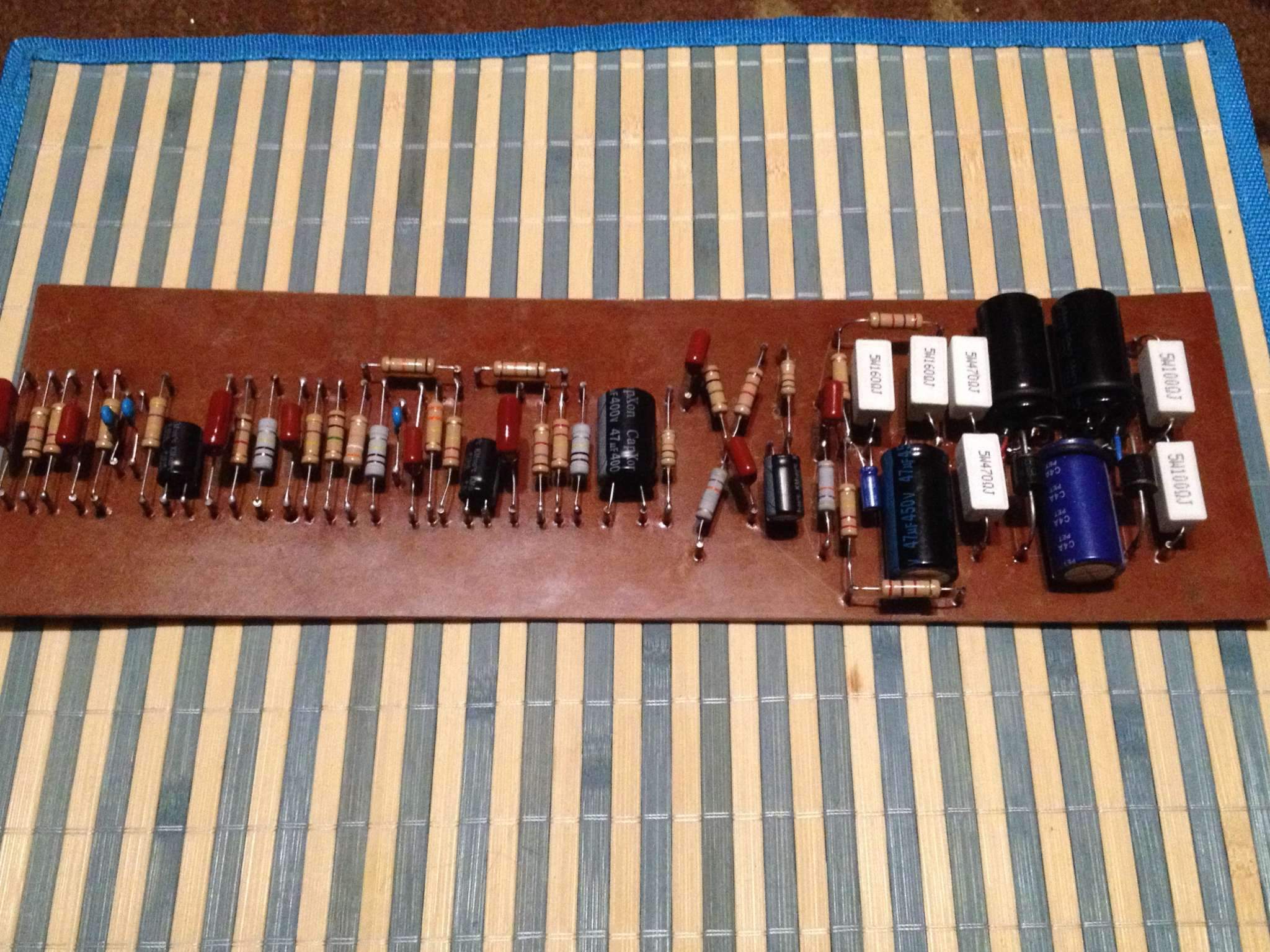

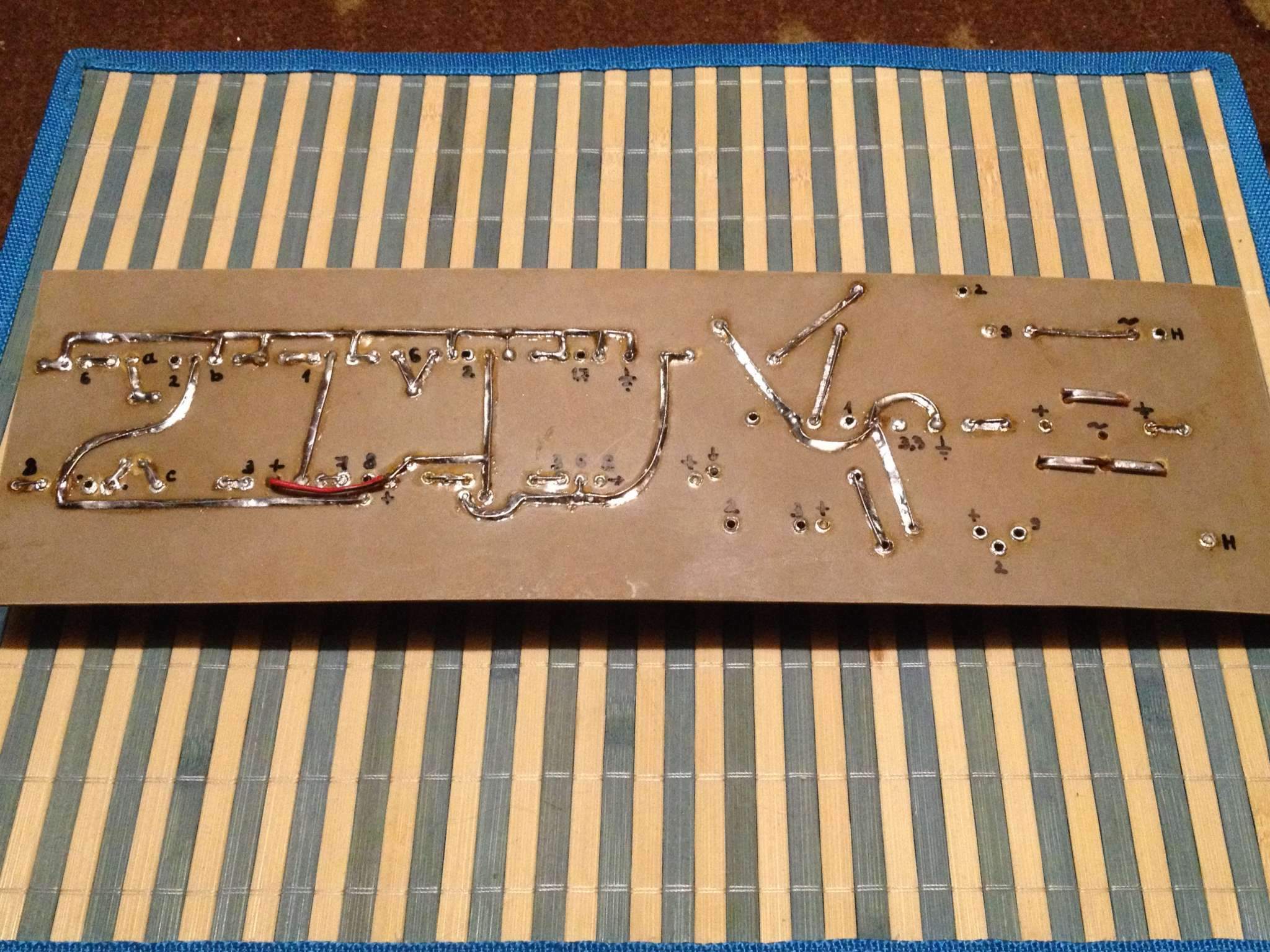

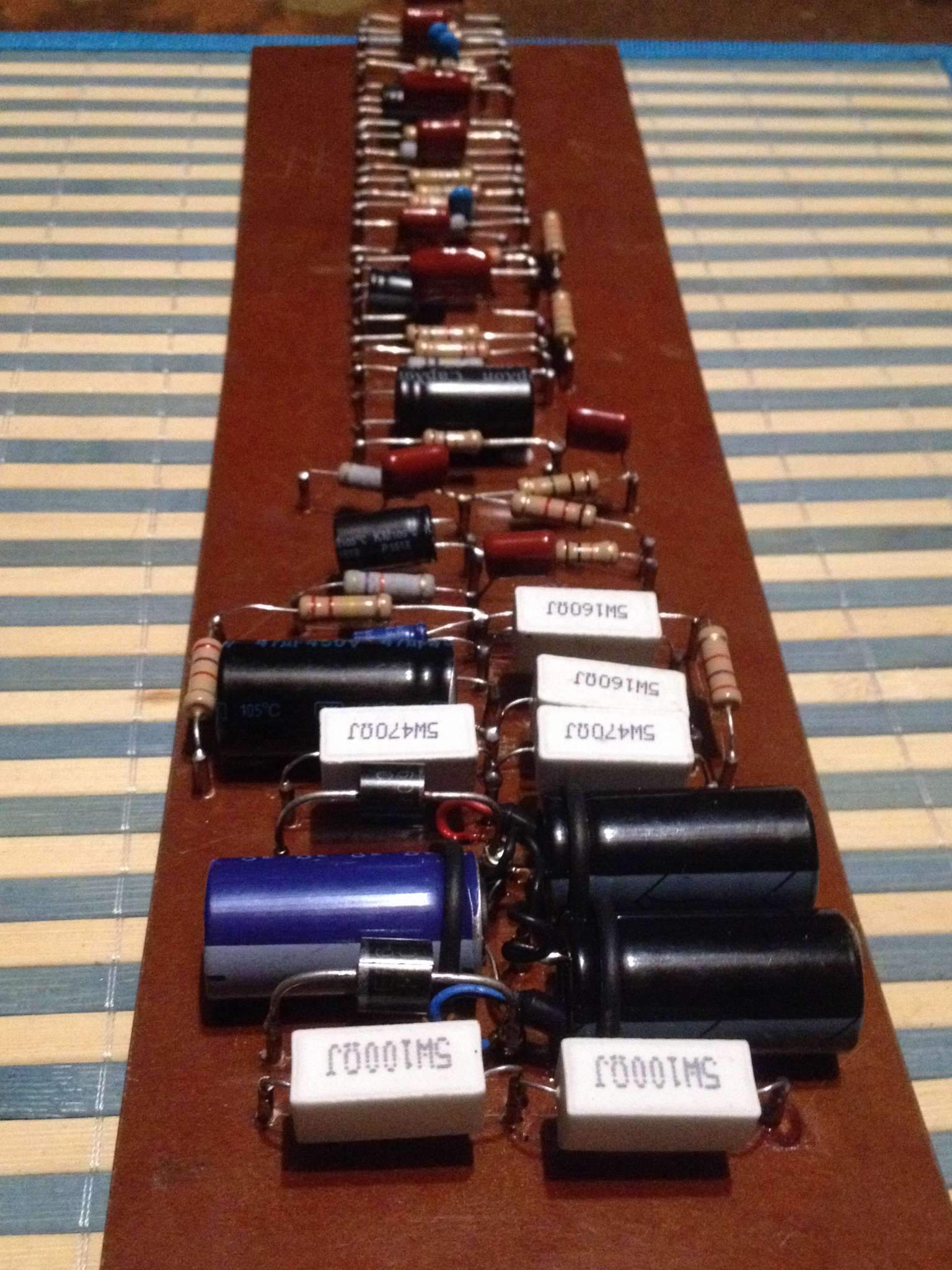

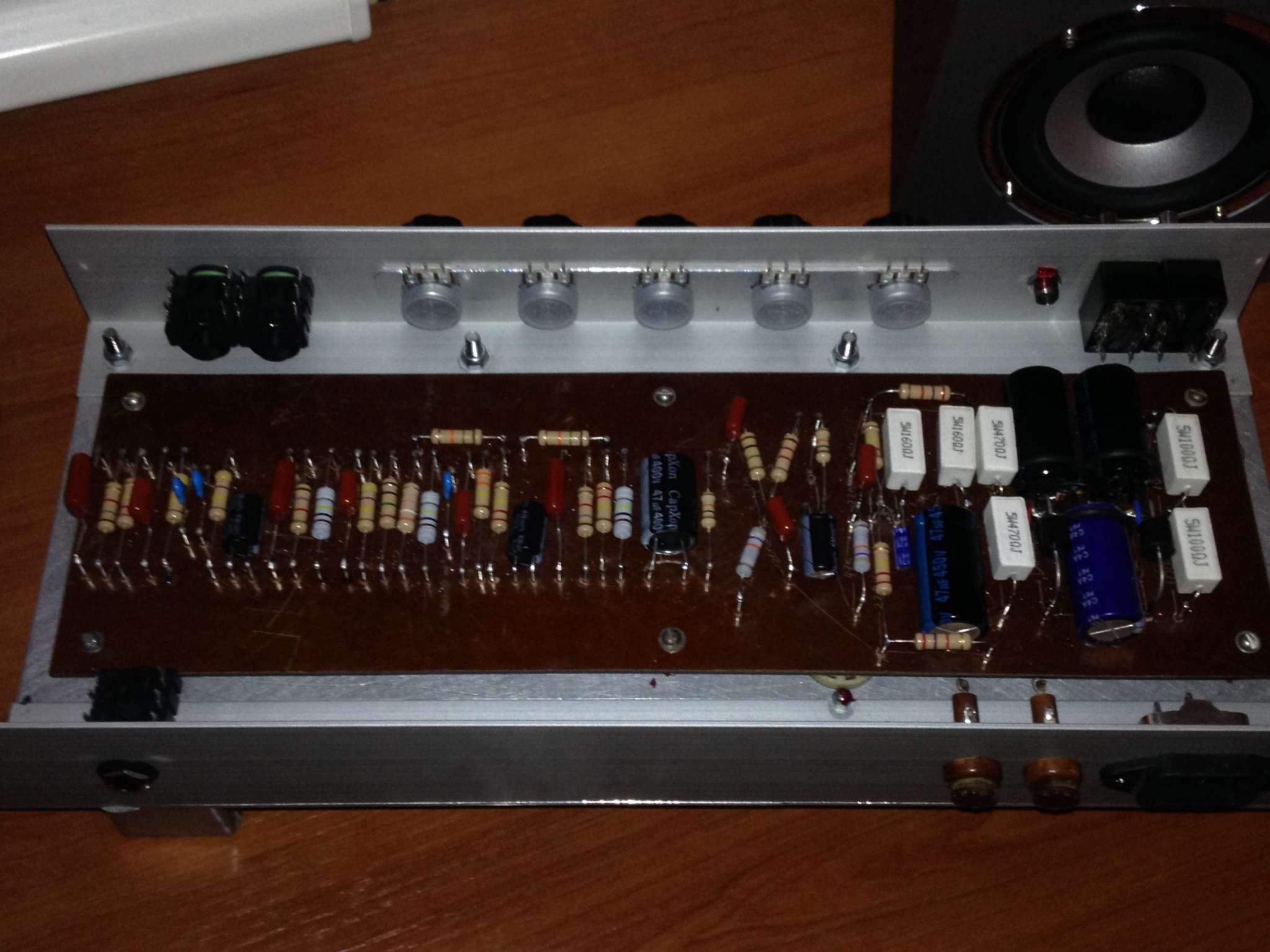

Первый раз собирал на печатной плате, вместо традиционного туррета, поскольку запасы нефольгированного гетинакса закончились, остались дедушкины запасы одностороннего фольгированного. После протравки платы возникли сомнения в надежности и механической прочности конструкции, плата получилась не маленькая, а значит восприимчива к вибрационным нагрузкам. Чтобы токопроводящие дорожки не дали трещину, решил усилить их медной жилой, пропаял ею все дорожки, благо их там немного, плату разводил, стараясь свести к минимуму длину дорожек. Когда подпаяю к плате все провода, думаю еще и лаком ее покрыть, это уже будет на века)

... и добавил:

Тонстек думаю тоже сделать не навесом, а на платке, это улучшит ремонтопригодность при замене потенциометров.

Ну ширина дорог у меня вполне нормальная, да и протравил удачно, хоть опыта в травлении плат у меня нет, все турреты собираю. Просто хотел перестраховаться, вот и усилил, не доверяю я печаткам)
По поводу вибронагрузок - подразумевается, что усилитель будет стоять на кабинете, отсюда и вибрации. А лак будет не лишним, и механическую прочность повысит, и влагоустойчивость. Заводские платы в ответственных узлах тоже лаком покрывают. Делаю для себя, чтоб туда уже не заглядывать, хуже ведь не будет, правда?

Сам говоришь о ремонтопригодности, лак тут явно лишний.

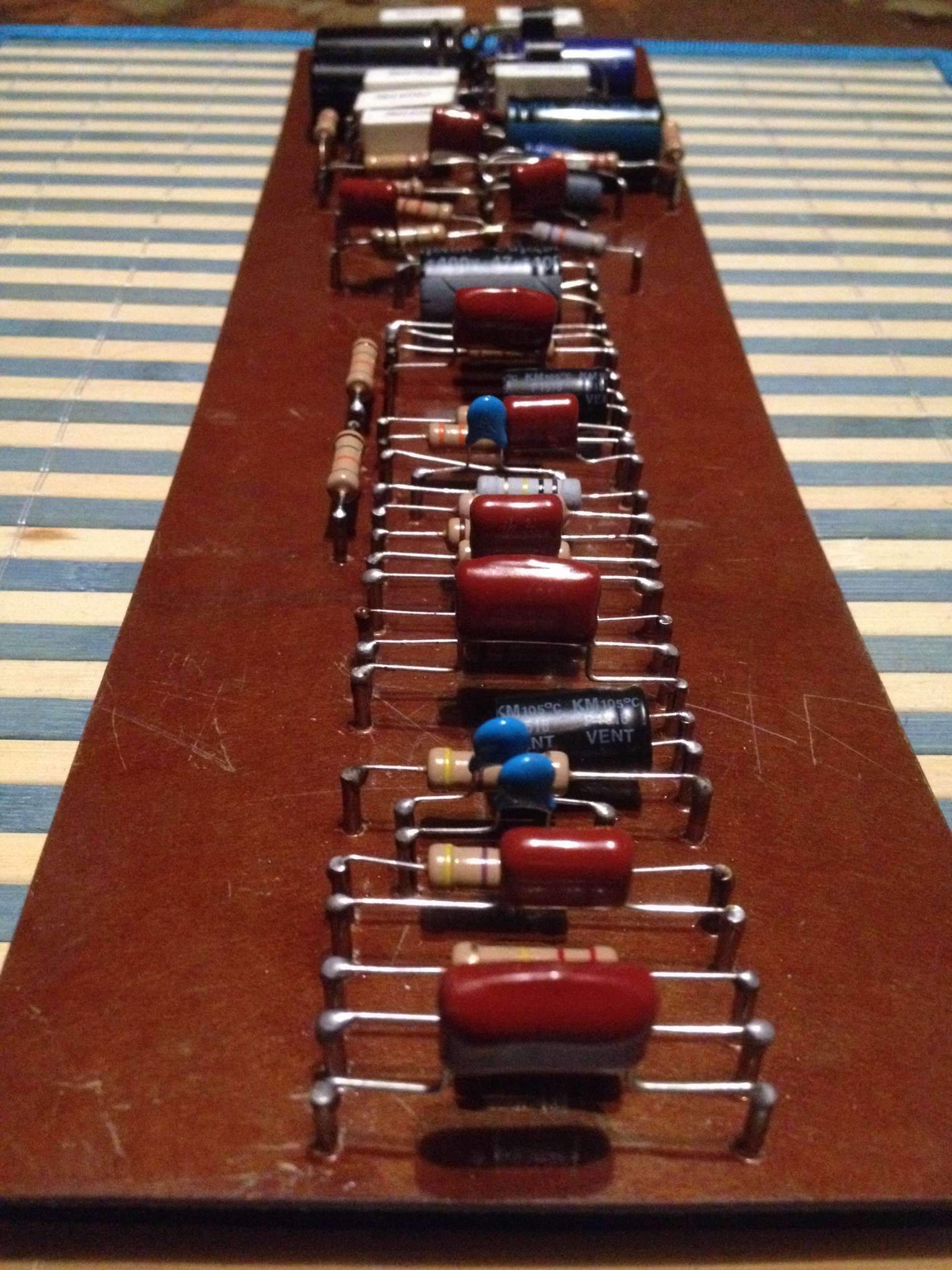

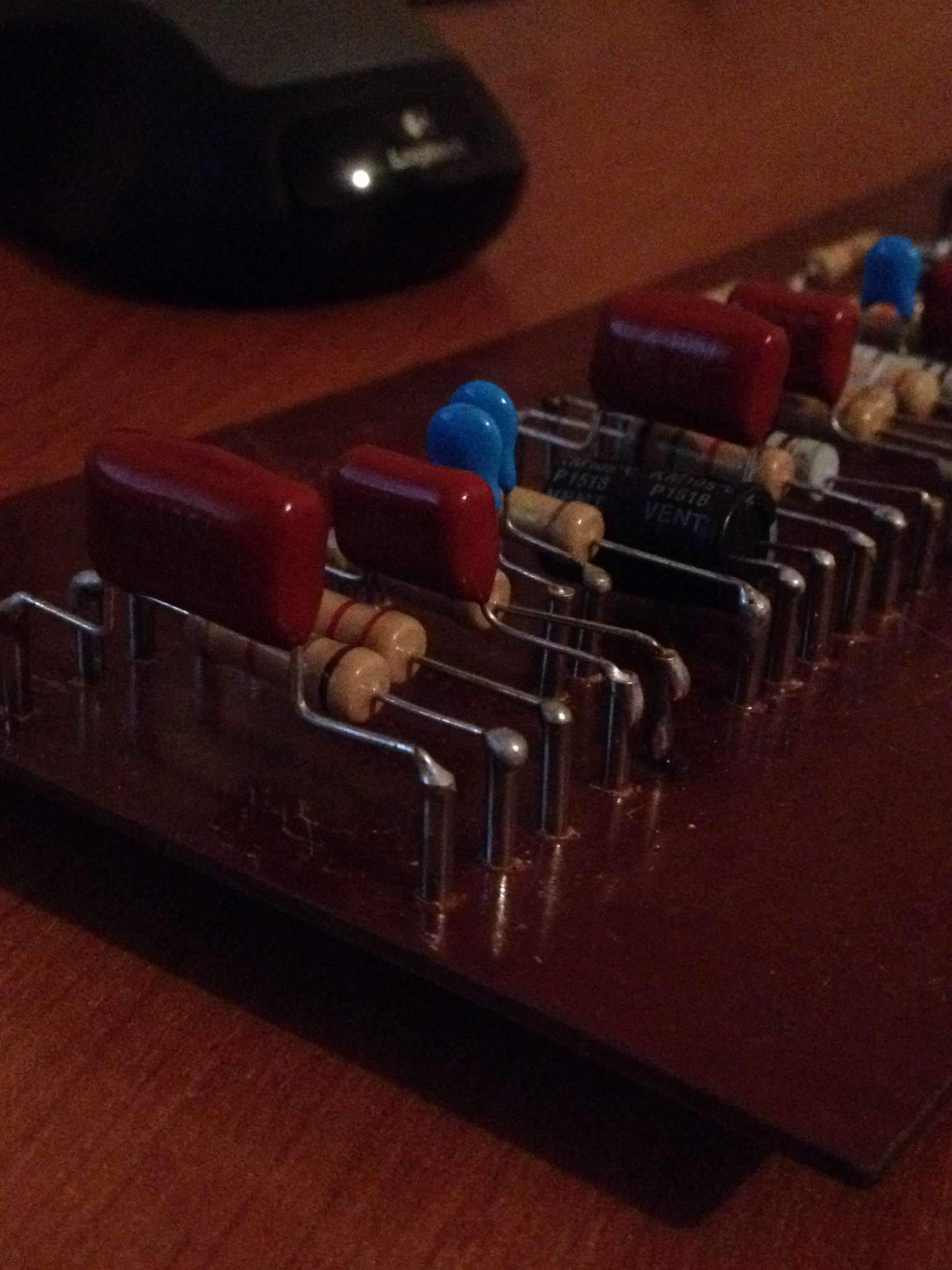

Ремонтопригодность от лака не пострадает - у меня детальки впаяны в трубчатые стойки, выпаять-впаять не проблема, я их лаком покрывать не буду. А провода, подпаянные с тыльной стороны платы выпаивать нет нужды, поэтому там можно смело лаком покрывать.
