Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #90 : Августа 27, 2010, 20:09:55 »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6013
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #91 : Августа 27, 2010, 20:11:41 »
kfender, спасибо!

Это точно :rolleyes:

Будем почитать.... :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #92 : Августа 27, 2010, 20:54:55 »
Цитата: Spero_In_Inteligo от Августа 27, 2010, 20:08:00
А какую книженцию или ресурс лучше почитать по ламповой схемотехнике? :rolleyes:

Ресурс:

http://forum.gtlab.net

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6013
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #93 : Августа 27, 2010, 20:56:42 »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #94 : Августа 30, 2010, 00:39:22 »
Цитата: maddest_loki от Августа 27, 2010, 19:58:17
2 лампы, то есть три каскада и КП, третья лампа - фазоинвертор.
Кстати, а как правильно, 2 триода КП считать одним каскадом, или двумя?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #95 : Августа 30, 2010, 00:50:02 »
Цитата: GeorgeM от Августа 30, 2010, 00:39:22
Кстати, а как правильно, 2 триода КП считать одним каскадом, или двумя?

КП это один триод :)

Оффлайн maddest_loki

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #96 : Августа 30, 2010, 01:35:19 »
runing, опередил)))

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6013
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #97 : Августа 30, 2010, 21:44:54 »
Есть выходной транс твз-1-10. Сколько ватт и с какими лампами из него можно выжать? В сириусе 311 с 6п14п он дает по паспорту 1-1,5 ватта.
И его реально вообще использовать с двумя лампами которые работают с разной фазой на один транс а ля jcm800. Кажется это называется "двухтакт". Сорри за ламерство, я еще учусь :rolleyes:

Просто попутно с освоением теории рассматриваю артефакты имеющиеся под руками...

Оффлайн maddest_loki

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #98 : Августа 30, 2010, 22:16:32 »
Spero_In_Inteligo, нет, в двухтакте ты его не используешь. Выжать из него можно, если память не изменяет 3-4 ватта с той же 6п14 или с 6п6. Но это надо уточнить. Может кто помнит так, напишут.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6013
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #99 : Августа 30, 2010, 22:28:43 »
Цитата: maddest_loki от Августа 30, 2010, 22:16:32
Spero_In_Inteligo, нет, в двухтакте ты его не используешь. Выжать из него можно, если память не изменяет 3-4 ватта с той же 6п14 или с 6п6. Но это надо уточнить. Может кто помнит так, напишут.

Выжать - это каким способом? Меняется схема или напряжение? Или и то и другое?

И если все таки собирать однотакт с этим выходником, что лучше взять для оконечника 6п14 или 6п6? Для диста.

А почему нельзя использовать? Из-за того что средняя точка первичной обмотки не пополам ее делит?

И вот еще... Есть смысл собирать двухтактный оконечник, если меня устроит небольшая мощность, т.е. сильно на звук влияет однотакт/двухтакт?
« Последнее редактирование: Августа 30, 2010, 22:48:57 от Spero_In_Inteligo »

Оффлайн maddest_loki

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #100 : Августа 30, 2010, 22:54:28 »
Выжать - это я образно, оборот речи. Схем для однотактов море, начиная с Чампов и Валько. Средняя точка = это отвод для ультралинейного включения, хотя вроде, по памяти, на аудиопортале как-то тоже поднимался вопрос о 1-10, так проскальзывала инфа, что под такой маркировкой были трансы и однотакты и двухтакты. Кинь фотку, если можешь, попробуем определить. А то, телепаты все в отпуске :)

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6013
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #101 : Августа 30, 2010, 23:00:19 »
Хорошо, фото не проблема. Только завтра, сегодня поздно в мастерскую топать. Заодно и силовик отщелкаю. Он там навороченый. С переключаемым напряжением на входе 240-220-127-110 8) Облом только что проводов куча из него торчит, а контактной панельки нету :(

Я полазил по инету, о 1-10 упоминания только, а народ по большей частью в руках держал 1-9.

Оффлайн maddest_loki

  • Завсегдатай
  • ***
  • Сообщений: 483
  • Репутация: +25/-0
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #102 : Августа 30, 2010, 23:08:51 »
1-10 вроде тоже вполне имеет право на жизнь, у меня их, правда ни разу не было, все 1-9 да тв2(3)Ш попадались. Кум вот только сегодня такой в однотакт по схеме Хай Октана поставил, я еще не слышал, но говорит что вроде нормально.

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
  • Репутация: +111/-1
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #103 : Августа 31, 2010, 00:33:33 »
Spero_In_Inteligo, посмотри прикрепленный файл - там данные по трансформаторам Сириуса 311. Двухтакт с этим выходным правда не сделать.

... и добавил:

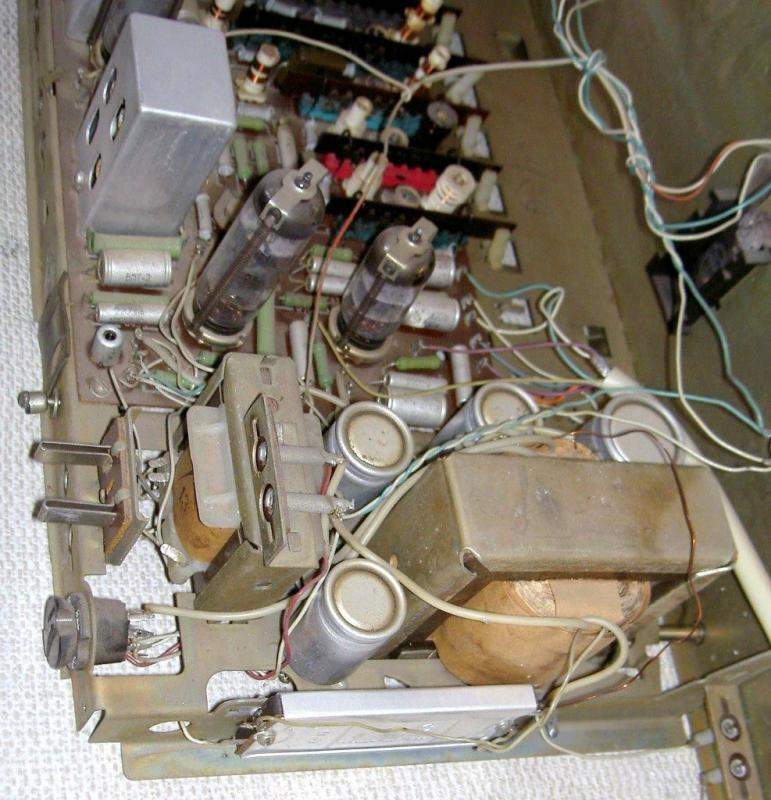

Трансы эти?
« Последнее редактирование: Августа 31, 2010, 00:35:17 от ser8526 »

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6013
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Старый ламповый усилитель: выкинуть или переделать?
« Ответ #104 : Августа 31, 2010, 01:26:20 »
Внешне - похож. На выходнике вроде у меня выводы по другому сделаны.
На твоем фото внутренности несколько отличаются от моего сириуса... У меня 311. Это какой? Я пробивал их несколько существовало. Какой-то из них вообще на 15 ватт :)

Завтра сделаю фото того что есть у меня. Вернее сегодня уже :)
Помимо сириуса есть еще половинка от 100вт усилителя советской эпохи. Его фото тоже сделаю. Может с него можно будет позаимствовать силовик или выходник...
Еще есть знакомый радиолюбитель. Может помочь с трансами и вообще со сборкой усилителя.
Что нибудь я все таки себе подберу :)

p.s. Спасиб за фото. :) +
