Там же две по 160 и две по 20. Подключай сначала одинаковые обмотки параллельно,  фазировку не перепутай, а потом 160||160  последовательно с 20||20
Получишь двойной ток

В схеме chaos выставляем напряжение на 1 омном катодном резисторе 15мв, значит ток покоя выходного каскада составит 15мА, ваш трансформатор выдает 40мА, так что хватит и без запареллеливания обмоток. 160 вольт и 20 получаем при напряжении в сети 220 вольт, реально будет больше. Берите 160+20+20=200 (при 230 вольтах в сети получим 207 на обмотках) при этом на одну из 20 вольтовых обмоток дополнительно сажаем диодный мост для смещения.

... и добавил:

Максимальный ток анода у одной половинки 6н23п 15ма, умножив на 2 получим 30ма, ТАН-8 способен отдать 40ма, так что на все хватит.

... и добавил:

Можно включить оставшиеся 160 и 140в обмотки встречно и получим искомые 20 вольт

При параллельном включении недобор 20 (10%) вольт переменки и 4-х кратный запас по току. 40 ма - это номинальный ток, при котором трансформатор может гарантированно работать 24/7.

... и добавил:

То, что просадка будет меньше, соглашусь, но это уже надо экспериментировать. Кокой ток течет через обмотку при мостовом включении? В паспорте трансформатора указывается действующее значение или по меди? Вечный двигатель не получится, а вот поиграть терминологией вполне.

Balandin,  мне думается, вам намекали на то, что если транс может, допустим, 40мА по переменке, то после выпрямления это будет в 1,41 раза меньше.

Интересно, а при заказе, у транследа того же, что писать в тз?

Там сами прикидывают что надо умножить? Или ты умножишь, там таки умножат и... ...и что на выходе?



Balandin, у нас усилок не будет всегда стоять без сигнала, иногда будут бить по струнам. тогда ток через катодные резисторы бежит порядка 50ма, я проверял))
Spero_In_Inteligo, что ни пиши - ничего хорошего не будет. Более менее вариант, когда сам все посчитаешь, укажешь сердечник, количество витков и сечение проводов, тогда есть надежда получить вменяемый результат.

Выкладываю результаты обмера трансформатора ТН-36 для использования в качестве выходника для двух разных вариантов включения.

Вариант №1 - самый простой, первичка полностью включается в цепи анода, две из четырех вторичек используются для подключения динамика.
Вариант №2 - тут две неиспользованные вторички включены в андоную цепь. Так полчилось приведенка ближе к требуемым 16к и даже некоторое подобие секционирования.
Также выросла индуктивность (будет больше низов), индуктивность рассеивания упала совсем незначительно (все таки мало витков для нормального секционирования обмоток) плюс выросла межобмоточная емкость (может чуть-чуть придавить верха).

PS.
1. Выходник из ТНа достаточно посредственный и, если есть возможность, надо брать (или самому мотать) правильный выходник.
2. Я не знаю как изолировались вторичные обмотки друг от друга и нет ли опасности пробоя при подключении в варианте №2.
На 99% уверен что все будет нормально, но ,что бы быть уверенным на все сто, надо проверять высоковольтным мегаомметром.
Также надо не забывать ставить предохранитель в цепь питания анодов и заземлять один из концов вторички.

Если нельзя, но очень хочется, то можно

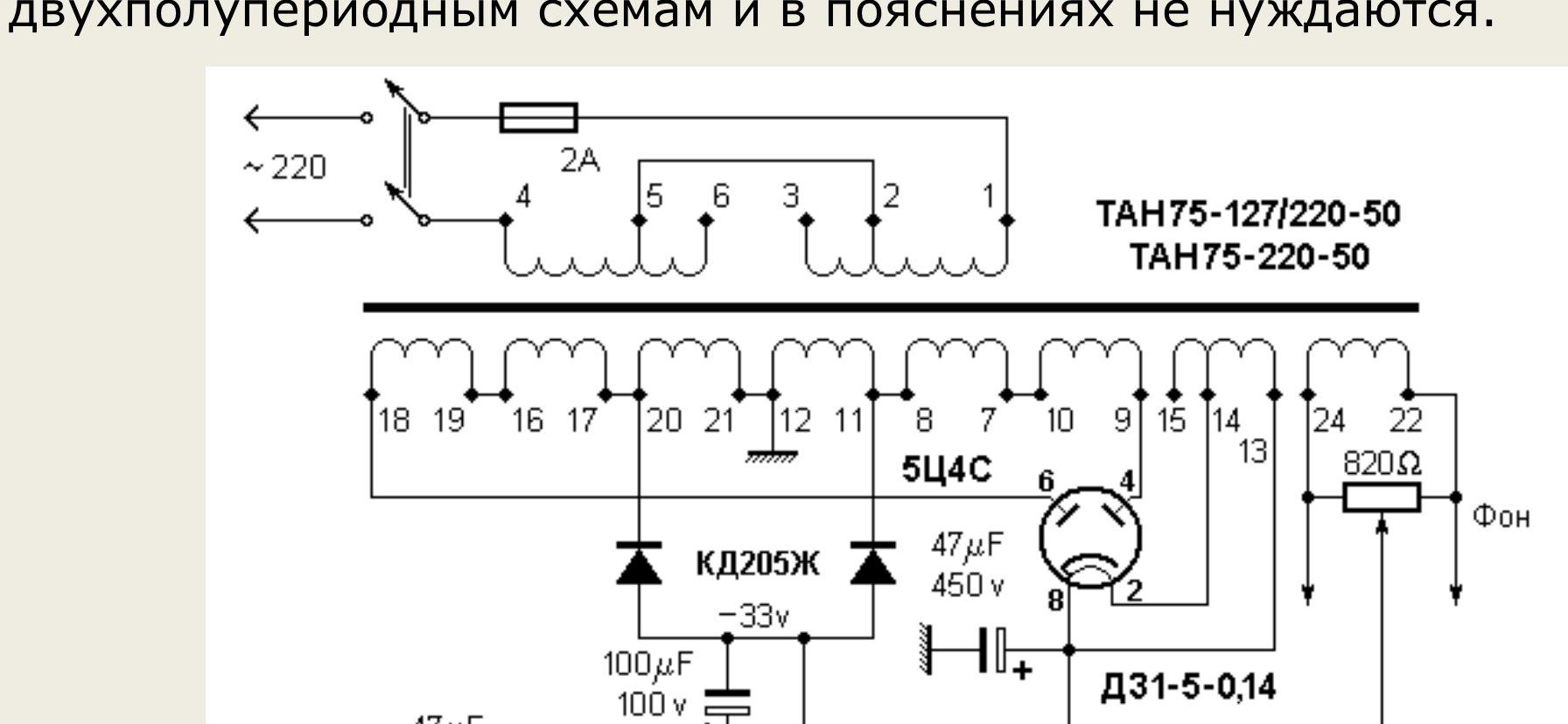

В статье же русским по белому написано - "Приведенный выше расчет справедлив для номинальной рабочей частоты трансформаторов - 50 Герц и при работе их на этой частоте, на максимальной мощности."

У гитары в стандартном строе самая низкая частота на открытой Ми - 82 Гц (для семиструнки - открытая Си - 62 Гц) и по мощности запас десятикратный.
