Автор Тема: Tomato начинающему!  (Прочитано 12794 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн kante Автор темы

  • Эксперт
  • *****
  • Сообщений: 1239
  • Репутация: +108/-0
  • Ambient Soundscape mutants inc.
Re: Tomato начинающему!
« Ответ #75 : Сентября 07, 2009, 22:33:49 »
HighVoltageLP,
Списка деталей как такового нету (или есть где-то на страницах этой темы, не помню уже), составишь сам. Деталей мало совсем, так что это просто.
Схему брать на официальном сайте. В гугле пишем Tomato preamp, первая ссылка в найденном - официальный сайт. Вот она:
http://www.sugardas.lt/~igoramps/tomato_preamp_rus.htm
Там есть оригинальная схема "от руки", есть схема нарисованная на компе. На компьютерной схеме ошибка, один из диодов умножителя не так расположен. Но это мелочь.
На diyfactory.ru есть ещё лэйаут томатовский для полунавесного монтажа, но там допущена ошибка, которуя я кажется в этой теме постил. Да и самому её обнаружить просто - неверно нарисовано расположение элементов параллельно потенциометру gain, немножко перепутано и получается чёрти что.
Лучше всего собрать на нормальном трансформаторе безу множитля.

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Репутация: +25/-0
  • Папа Римский
    • Моя страничка
Re: Tomato начинающему!
« Ответ #76 : Сентября 07, 2009, 22:36:49 »
резюки МЛТ подойдут? есть ли в них 0,25В щас гляну

... и добавил:

Я просто почти нулячий, почти допаял одну примочку, а завтра поеду на радюху докуплю там буквально ОУ и площадку под него + 1 потц ну и думаю куплю на томат уже часть деталей

... и добавил:

про млт спрашиваю потому что штук 20 -30 валяется а выкинуть жалко) нормальные купить не проблема)

... и добавил:

млт если мне не изменяет память 1/2, 1 и 2 Вт есть, а нужны 0.25...

... и добавил:


Есть еще бочки кондеры совковские и поменьше, но думаю будут наводки создавать в цепи питания, хотя может я не прав
« Последнее редактирование: Сентября 07, 2009, 23:10:01 от HighVoltageLP »

Оффлайн TnT_Engineering_Amps

  • Опытный
  • ****
  • Сообщений: 640
  • Репутация: +25/-0
  • DIY, DIY, DIY my darling...
Re: Tomato начинающему!
« Ответ #77 : Сентября 10, 2009, 00:28:31 »
HighVoltageLP совковый кандер нэ вкусный савсэм.... даже самая галимая samwha (полярники я имею ввиду) будет намного привлекательнее. я уж не говорю про jamican/capxon и что повкуснее.

Оффлайн cerr

  • Опытный
  • ****
  • Сообщений: 862
  • Репутация: +26/-2
Re: Tomato начинающему!
« Ответ #78 : Сентября 10, 2009, 19:03:59 »
Самый голимый китай едва ли будет лучше совковых. Могут и напругу не выдержать. Черт их знает, что они внутрь электролитов толкают.

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Репутация: +25/-0
  • Папа Римский
    • Моя страничка
Re: Tomato начинающему!
« Ответ #79 : Сентября 18, 2009, 10:14:11 »
щас поеду посмотрю мож че-то куплю

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Tomato начинающему!
« Ответ #80 : Сентября 22, 2009, 00:50:07 »
идем от общего к частному - пусть схема заработает хоть на .... индийских блин да на парагвайских кондерах, главное ее собрать засунуть аккуратно в корпус а потом уже по спокойному купить кондеров (заказать в инете итп), резисторов, ну это естественно имхо

Оффлайн shexovtcev

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Tomato начинающему!
« Ответ #81 : Февраля 24, 2010, 17:43:43 »
Чем все дело то закончилось!?  ???

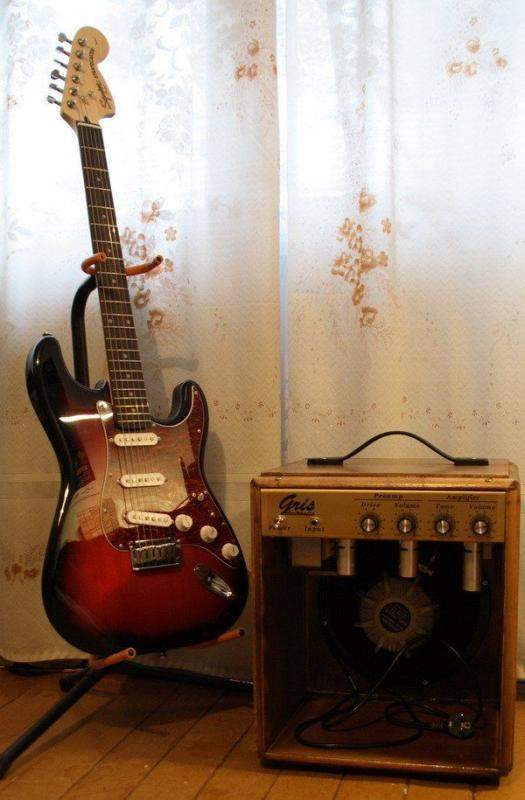

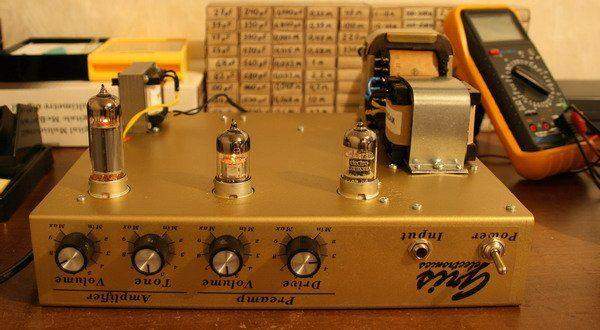

Тоже когда-то собирал помидор с преампом, отличная рабочая схема! Фона нет, звук для первого времени годится. Вот несколько фоток:

Оффлайн kante Автор темы

  • Эксперт
  • *****
  • Сообщений: 1239
  • Репутация: +108/-0
  • Ambient Soundscape mutants inc.
Re: Tomato начинающему!
« Ответ #82 : Февраля 24, 2010, 18:04:54 »
shexovtcev, Да ничем не кончилось :) Лежит всё на фанерке прикрученное. Всё такой же противный звук и ужасный фон. всё-таки 120 вольт это мало, да и тока там впритык - небось, падает напруга здорово. Времени нету этим всем заниматься. Начал вроде Плекси собирать, даже есть всё что нужно, кроме шасси и конденсаторов плёночных. Времени нет! Мне б поступить в этом году, а там уж... =)
Кстати, очень классно собранный томат, мне нравится! Только громкостей многовато что-то..

Оффлайн shexovtcev

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Tomato начинающему!
« Ответ #83 : Февраля 24, 2010, 18:36:55 »
Я тоже сначала с умножителем собрал, вообще не понравилось  :( не мог преамп раскачать, потом мотанул на силовой транс дополнительную обмотку, на 240В (по совету бывалых, правда пришлось в режим лампу маленько выставлять, но это не долго), и сразу все изменилось. А громкости две там потому, что сразу два помидора, преамп и усилок 5 ватник, позже сделан еще один вход "Чистый" на усилок минуя преамп, и с перегрузом вроде гибче получилось регулировка. Вообщем получилось очень даже неплохо. Кстати пробовал лампы 12АХ не понравилось, на 14П как-то поинтереснее играет.
Начал 18ВТ Маршаловский, да тоже забросил это дело, со временем напряг...

Оффлайн kante Автор темы

  • Эксперт
  • *****
  • Сообщений: 1239
  • Репутация: +108/-0
  • Ambient Soundscape mutants inc.
Re: Tomato начинающему!
« Ответ #84 : Февраля 24, 2010, 18:40:31 »
shexovtcev, я без умножителя собирал. Транс на 90 Вольт -> диодный мост -> 120 Вольт :) Надо было слушать людей. Теперь буду знать!

Оффлайн Korlian

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +1/-0
Re: Tomato начинающему!
« Ответ #85 : Января 31, 2012, 19:05:50 »
Посоны!
есть транс ТС-20-17 (на вторичке 12 В 0.8 А).
умножитель забирает 0.6 А.
внимание, вопрос: сколько ампер уйдет на накал 12AX7?

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Tomato начинающему!
« Ответ #86 : Января 31, 2012, 19:34:25 »
0.3 ампера

... и добавил:

хотя это для 6.3  вольт, для 12 пожалуй 150 милиампер, вобщем 0.6А для 3х 12ах7  хватит точно.

... и добавил:

Как на умножителе может столько падать?
« Последнее редактирование: Января 31, 2012, 19:37:29 от shlema »

Оффлайн alisamarik

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Tomato начинающему!
« Ответ #87 : Июля 07, 2012, 00:53:11 »
Я тоже сначала с умножителем собрал, вообще не понравилось  :( не мог преамп раскачать, потом мотанул на силовой транс дополнительную обмотку, на 240В (по совету бывалых, правда пришлось в режим лампу маленько выставлять, но это не долго), и сразу все изменилось.

подкинте пожалуйста схемку диодного моста ибо у меня ТАН тоже на 240В.
И схемку оконечника на 6П14Пкак примастырить к томату ????
Пожалуйста не оставте меня без внимания

Оффлайн Gladiatorrr

  • Ветеран форума
  • ******
  • Сообщений: 6338
  • Репутация: +1492/-58
  • Иди, побюнгай.
Re: Tomato начинающему!
« Ответ #88 : Июля 14, 2012, 16:49:15 »
Решил спаять томат. Буду делать на 6н2п-ев. Заказал транс 180В х 0,1А + 6,3В х 1А. Пойдет? С выпрямителем будет где-то 250В анодки.

Оффлайн agile

  • Завсегдатай
  • ***
  • Сообщений: 441
  • Репутация: +19/-2
  • Let Eat Bee!..
Re: Tomato начинающему!
« Ответ #89 : Июля 14, 2012, 19:07:24 »
Решил спаять томат. Буду делать на 6н2п-ев. Заказал транс 180В х 0,1А + 6,3В х 1А. Пойдет? С выпрямителем будет где-то 250В анодки.
Пойдёт. С такой анодкой это будет лучше, чем томат...  ;)
