подскажите а для проверки транзисторов мультиметром их можно не выпаивать?

Можно. Только иногда обвязка мешает установить точный диагноз. Проверяйте, кз по-любому определяется. Кстати, обрыв тоже, если должен звониться диодный перепад, а омметр показывает слишком много или вообще "бесконечность" (поупражняйтесь на каком-нибудь транзисторе - запомните, при какой полярности щупов должны звониться диодные переходы БЭ и БК - примерно 800-1100 Ом).

как можно проверить микруху 4558D JRC ?

Просто - на выходах должен быть уровень bias, т.е. пол-питания. Ну, плюс/минус немножечко. Померяйте вначале bias (на резисторном делителе - формирователе средней точки), затем на выходах (пины 1, 7) - там должно быть столько же. Это самый главный показатель исправности.

кстати вопросик) а есть какое-то простое решение для питания на случай если + - попутаны? какой-то мост или т п

Мост - плохое решение, т.к.на нём много упадёт (1,3 В для Si). Хотя, если БП с запасом, то можно и так, но это привязка к конкретному БП. Есть много других способов, самый простой - последовательный диод (анод --> +БП, катод --> +педали). Лучше 1А Шоттки, на нём упадёт раза в 2 меньше, чем на Si. Второй вариант - поставить параллельно питанию относительно мощный (1...3 А) Si-диод в обратной полярности. При переполюсовке сработает защита от кз в БП или выгорит его предохранитель. Остальные решения уже будут на транзисторах.

да уж для особо одаренных хоть по диодному мосту можно ставить.. потерь никто не заметит, а вот жизнь схеме спасет. ну если только не напалмом ее))

купил бп где +и - местами поменяны.
включил грелку и усе.
теперь тока свист стоит на включенном эффекте.

как думаете могли транзисторы умереть с1815 ?

Сочувствую. Я на прошлой неделе тоже купил блок питания переполюсованный, хотя на наклейке указана правильная полярность. Но, на удивление, мой скример выжил, ему хоть бы что! Теперь буду обязательно проверять все сторонние БП мультиком, китайцам верить нельзя!

ЗЫ: в качестве "защиты от дурака" можно поставить диод 4007 или подобный между плюсом и минусом питания, катодом к плюсу. В случае переполюсовки он посадит напругу.

Я бы продавцу предъявил претензии.

Я ему сразу позвонил! Но, я с ним в хороших отношениях, никогда не возникало спорных вопросов, всё решалось. Кстати, у него на сайте, в характеристиках блока питания была указана полярность. Позвонил ему, он сказал, что если педальки погорели, то вопрос решим. К счастью, всё выжило. Ну, а в худшем случае, он бы полинял на пару-тройку копеечных оперов, считай, копейки, репутация дороже! А я на пару часов времени с с ремонтом педалек!

Возможные варианты:
1) Замыкание в обратной связи первого ОУ - один из диодов или конденсатор 51 пФ.
2) Обрыв цепочки 4,7 кОм + 0,047 мкФ на его  "-" входе.
В любом из этих случаев усиление упадёт до единицы и перегруза не будет.

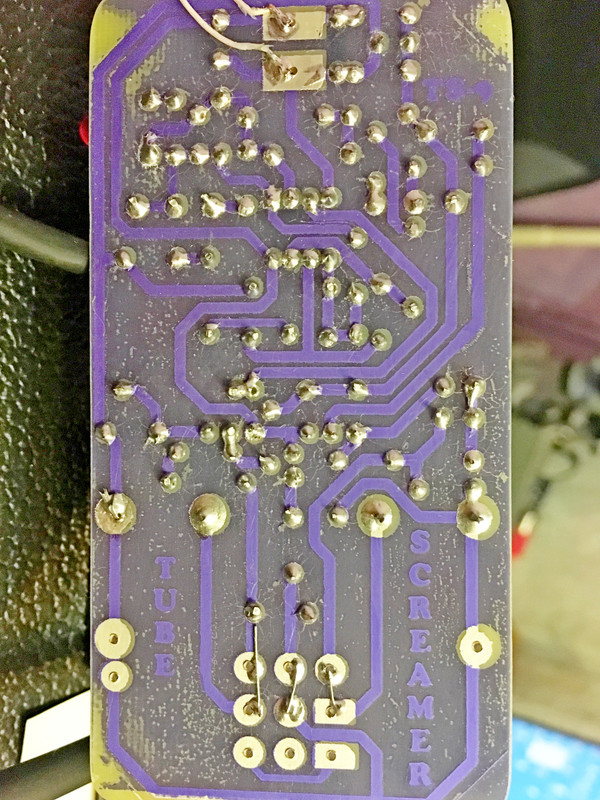

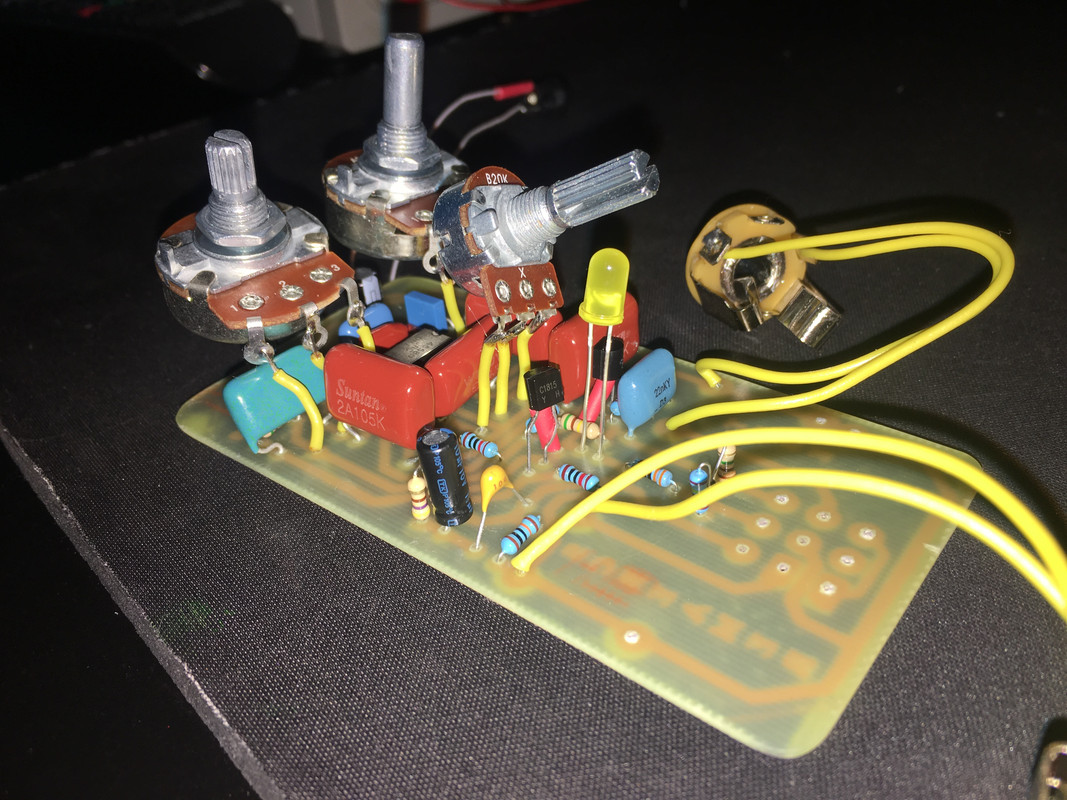

Нет.Там как раз все нормально.Печатку не выложил т.к вид имеет не презентабельный.(Эксперименты с маской )Вот она собсно. Да она и функциональна к счастью.А косяк был в другом.




... и добавил:

Возможные варианты:
1) Замыкание в обратной связи первого ОУ - один из диодов или конденсатор 51 пФ.
2) Обрыв цепочки 4,7 кОм + 0,047 мкФ на его  "-" входе.
В любом из этих случаев усиление упадёт до единицы и перегруза не будет.

Многоуважаемый Geezer! В который раз Вы меня выручаете правильным ходом мысли.Вот и сейчас стоило ткнуть носом в 51пФ. И обнаружилось что я поставил не пФ, а нФ. .Ну все! Запели провода!   Еще раз Вам благодарен!!!
PS.Старость не радость.
