Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #180 : Июля 18, 2021, 17:35:47 »
Цитата: DarkSlayerDeath от Июля 18, 2021, 17:24:04
Я просто уже настроился на этот вариант ввиду его крайней бюджетности. Ну и я начинающий, гитару купил недавно) Возможно мне для начала хватит и такого звука. Просто данная схема очень бюджетна)
В данном случае будет правильно прислушаться к свету Медведева. 6П6С вполне доступные лампы, а парами их найти думаю даже проще. При этом такая замена не повлечет за собой никаких особых изменений в схеме. А конструктивно поменяется только тип панелек выходных ламп, с новала на октал

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #181 : Июля 18, 2021, 17:59:13 »
Я бы еще резистор 56 кОм в ООС заменил бы на 47 кОм.
Ну и тут еще дилемма - оставлять на автосмещении с PPIMV, либо переходить на фиксированное, убрав PPIMV, поскольку схема фиксы с PPIMV действительно заметно усложняется, да и вообще, этот PPIMV к тому же влияет на ООС, а оно надо? Домашняя громкость там и так вполне нормально рулится родным мастером.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89994
  • Репутация: +9903/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #182 : Июля 18, 2021, 18:17:28 »
Zyu, Женя, считают не рабочий ток, а максимальный ток каскада. Для усреднения на один баллон принимают 5мА чаще всего. Ну и вторые сетки еще откушают. Так что согласен, что там около 30мА будет.

... и добавил:

Цитата: Medvedeff8 от Июля 18, 2021, 17:18:52
H&K недавеча ковырял, там и выходник со спичечный коробок, и силовик махонький. Еще и вместо EL84 воткнули совковые 6П15П, назвав это на серьезных щах "анниверсари лимитед эдишн", типа неимоверно круто...  :pozor:

ЖУТЬ! Вообще за такое надо по щам!

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #183 : Июля 18, 2021, 18:32:27 »
Цитата: Medvedeff8 от Июля 18, 2021, 17:59:13
поскольку схема фиксы с PPIMV действительно заметно усложняется
2 конденсатора - это заметно сложно? ;D

« Последнее редактирование: Июля 18, 2021, 18:45:47 от Vitallka »

Оффлайн DarkSlayerDeath

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #184 : Июля 18, 2021, 18:45:44 »
Цитата: alkuz от Июля 18, 2021, 17:35:47
В данном случае будет правильно прислушаться к свету Медведева. 6П6С вполне доступные лампы, а парами их найти думаю даже проще. При этом такая замена не повлечет за собой никаких особых изменений в схеме. А конструктивно поменяется только тип панелек выходных ламп, с новала на октал

В схеме вообще никаких изменений не нужно делать? Просто панельки и лампы для оконечника я еще не искал.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #185 : Июля 18, 2021, 18:48:27 »
Цитата: Vitallka от Июля 18, 2021, 18:32:27
2 конденсатора - это заметно сложно? ;D
там еще процедура настройки тока и прочие тонкости, немного, но все-таки усложняющие процедуру и запуск первой сборки. А получив опыт, и убедившись, что все остальное работает, можно уже и на переделку под фиксу замахнуться

... и добавил:

Цитата: DarkSlayerDeath от Июля 18, 2021, 18:45:44
В схеме вообще никаких изменений не нужно делать? Просто панельки и лампы для оконечника я еще не искал.
ничего существенного, нумерация выводов лампы ну и чтото там по мелочи

... и добавил:

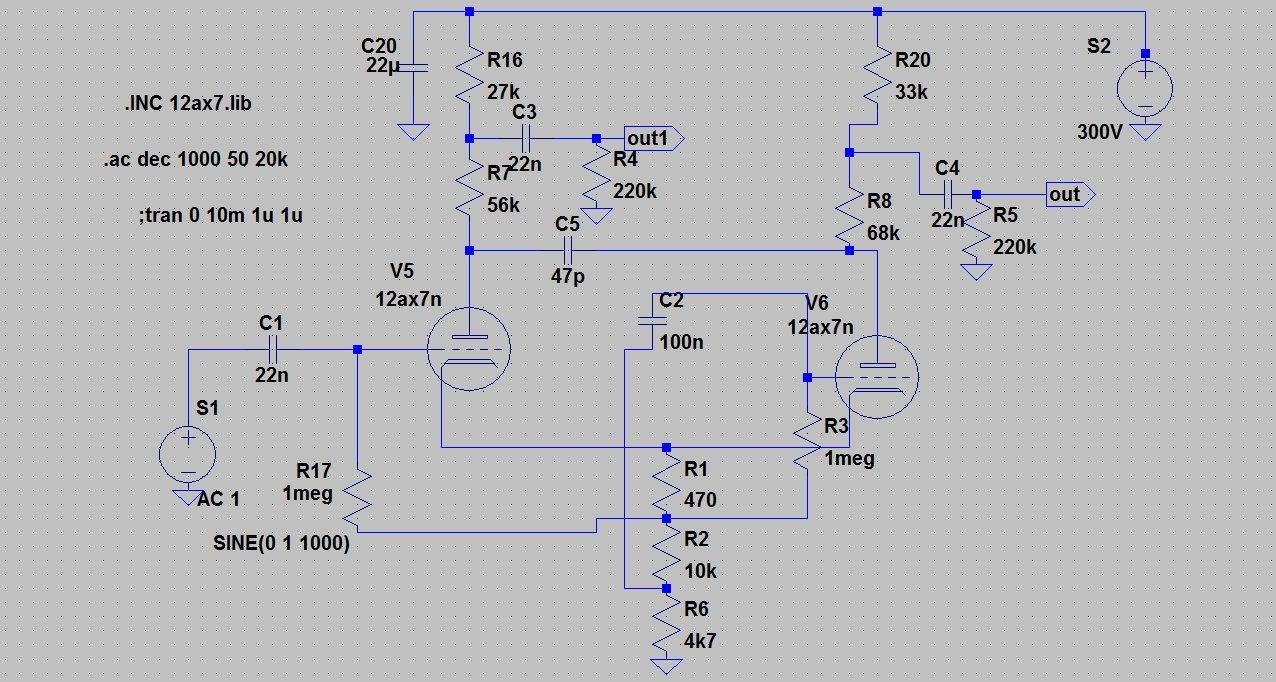

Чтото подобное может получиться (велосипедка не моя, просто первый найденный в сети более менее подходящий пример сборки со схемой и лейкой)




« Последнее редактирование: Июля 18, 2021, 19:24:34 от alkuz »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #186 : Июля 18, 2021, 19:22:15 »
Цитата: Vitallka от Июля 18, 2021, 18:32:27
2 конденсатора - это заметно сложно? ;D
Для меня - нет.

Оффлайн DarkSlayerDeath

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #187 : Июля 18, 2021, 19:33:14 »
Цитата: alkuz от Июля 18, 2021, 18:48:27


... и добавил:
 ничего существенного, нумерация выводов лампы ну и чтото там по мелочи



А в чем мелочи? То что нумерация выводов лампы другая в описании ламп вижу. А в чем еще мелочи? Номиналы резисторов, конденсаторов? Мне, как человеку открывающему для себя мир ламп, это не очевидно.

А есть софт для проектирования навесного монтажа?


Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89994
  • Репутация: +9903/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #188 : Июля 18, 2021, 19:38:17 »
alkuz, Пример трындец! Там автор дроссель на 120мА зачем то запихнул. Можно смело ставить перед выходником. На таком железе можно на 10 ватт выходник сваять.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #189 : Июля 18, 2021, 19:42:31 »
Цитата: DarkSlayerDeath от Июля 18, 2021, 19:33:14

А в чем мелочи? То что нумерация выводов лампы другая в описании ламп вижу. А в чем еще мелочи? Номиналы резисторов, конденсаторов? Мне, как человеку открывающему для себя мир ламп, это не очевидно.

А есть софт для проектирования навесного монтажа?

Есть софт облегчающий рисование навесного монтажа  ;) Но я например для этого использую тот-же спринт.
Мелочи - ну тут уже говорили, что лучше (но не обязательно) использовать так называемую схему фиксированного смещения. На показанной мной схеме какраз такой вариант. Это когда на сетки ламп подается "открывающее" напряжение, которое нужно будет подобрать при настройке. Добавляется подстроечник, пара конденсаторов и диод. Но можно сделать автосмещение, как в первой посте темы.

... и добавил:

AZG, ну я написал - просто для примера.  ;) Если автор определиться с лампами и типом смещения, можно подобрать чтото 1:1

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89994
  • Репутация: +9903/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #190 : Июля 18, 2021, 19:49:43 »
alkuz, Ну автор написал про 50мА дроссель. Нормальный вариант. Что на EL84 что на 6V6.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #191 : Июля 18, 2021, 20:06:14 »
ППИМВ НЕНУЖЕН! :no-troll:
лучше мути лоадбокс (а в нем одновременно можно запилить и аттенюатор)  и выбирай дешевенький цифровой кабсим :sharm:

лоадбокс


тема https://guitarplayer.ru/equipment-craft/mikro-torpedo-lajv-iz-zheludej-i-spichek/135/

катушки и кондер вроде все еще можно найти тут https://avc.ru/catalog/audio-oborudovanie/komponenty-as/

Оффлайн DarkSlayerDeath

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #192 : Июля 18, 2021, 20:10:45 »
Цитата: alkuz от Июля 18, 2021, 19:42:31
AZG, ну я написал - просто для примера.  ;) Если автор определиться с лампами и типом смещения, можно подобрать чтото 1:1



Ну если опытные люди советуют 6П6С, значит пусть будет так. Автосмещение пусть будет как на схеме автора данной ветки. А PPIMV это я так понимаю сдвоенный переменный резистор который регулирует выходную мощность усилителя ? Или я что то не так понял?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #193 : Июля 18, 2021, 20:11:00 »
akl, я так подозреваю, что тут бюджет всего усилителя, как цена катушофф из аудиомании  :D

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #194 : Июля 18, 2021, 20:12:30 »
Цитата: alkuz от Июля 18, 2021, 20:11:00
akl, я так подозреваю, что тут бюджет всего усилителя, как цена катушофф из аудиомании  :D
фиг знает, я когда делал вроде довольно бюджетно вышло. в конце концов можно найти что-нибудь типа дросселей мощных или намотать ???

на 10 мГ катушка дорого будет да наверняка
« Последнее редактирование: Июля 18, 2021, 20:14:45 от akl »
