А разве сопротивление, эмулирующее основную нагрузку должно быть ровно 8 Ом? Активное сопротивление типичных динамиков 6.8 Ома, с указанными параметрами эмулирующего LC-контура на частоте 1к импеданс как раз будет 8 Ом. Плюс стоит учесть активное сопротивление катушки, эмулирующей подъем на вч - это еще ориентировочно 0.3-0.5 Ом минимум.
Это я к чему - набрав сборный резистор 8 Ом получим на килогерце где-то 9.5 Ом, т.е. приведенка уползет на 20%. Адекватнее, как мне кажется, набирать 6.5 Ом.
У Кемпфа, кстати, заложено как раз 6.8 Ом с учетом плеча аттенюатора.
тоже интересует ответ на этот вопрос!
... и добавил:а так же, смогут ли вот эти катушки переварить 20вт двухтактного оконечника на 6v6 или el84?

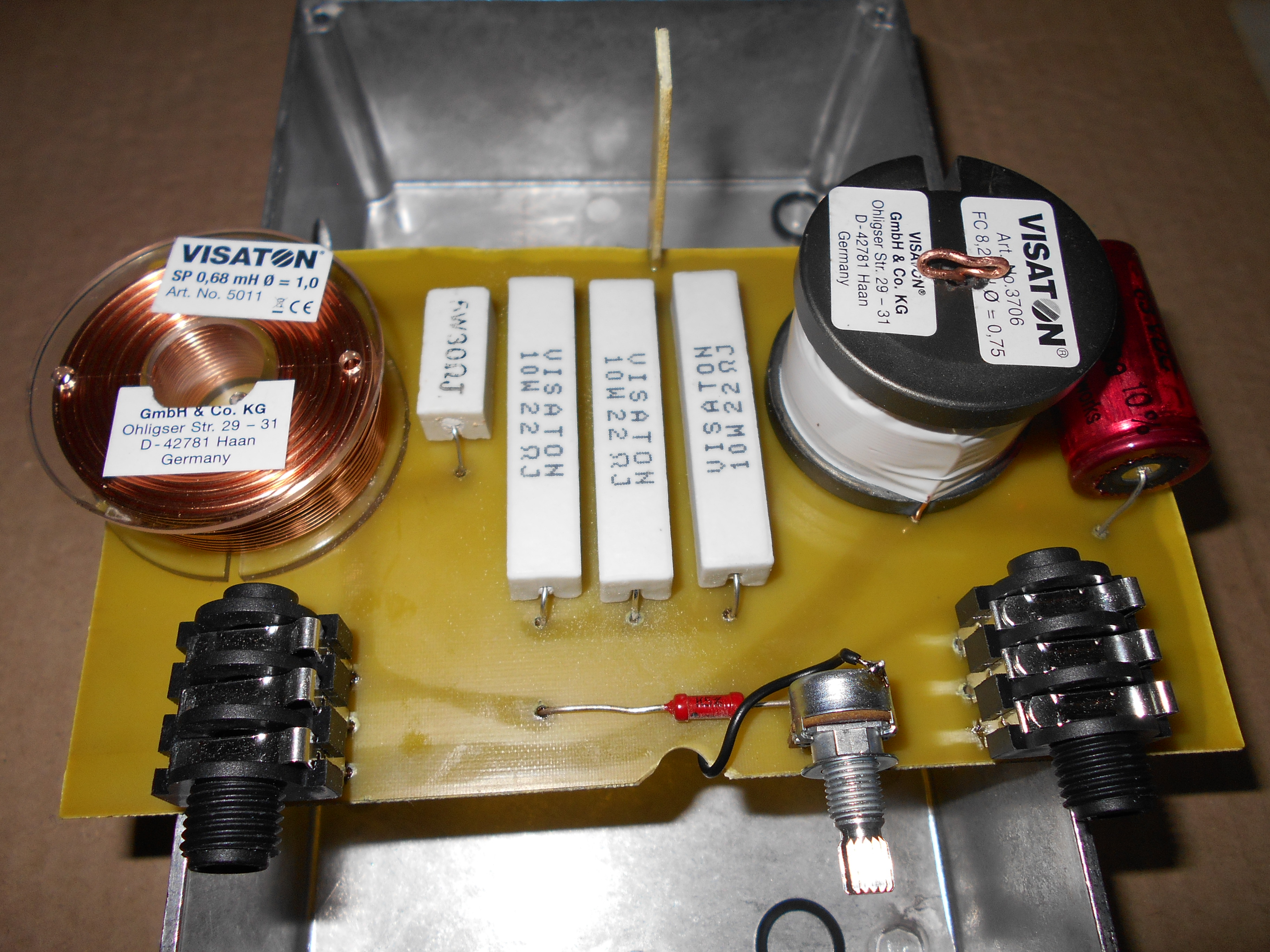

http://avc.ru/catalog/audio_oborudovanie/komponenty_as/fc_8_2_mh_1/?sphrase_id=14961Катушка индуктивности с
ферритовым сердечником.
Сопротивление обмотки : 0,79 Ohm
Диаметр проводника : 0,75 mm
Диаметр катушки : 40 mm
Высота катушки : 31 mm
Ток насыщения : 4,5 A
http://avc.ru/catalog/audio_oborudovanie/komponenty_as/sp_0_68_mh_1_0_1/?sphrase_id=14961Катушка индуктивности с
воздушным сердечником.
Сопротивление обмотки : 0,4 Ohm
Диаметр проводника : 1,0 mm
Диаметр катушки : 48 mm
Высота катушки : 18 mm
... и добавил:

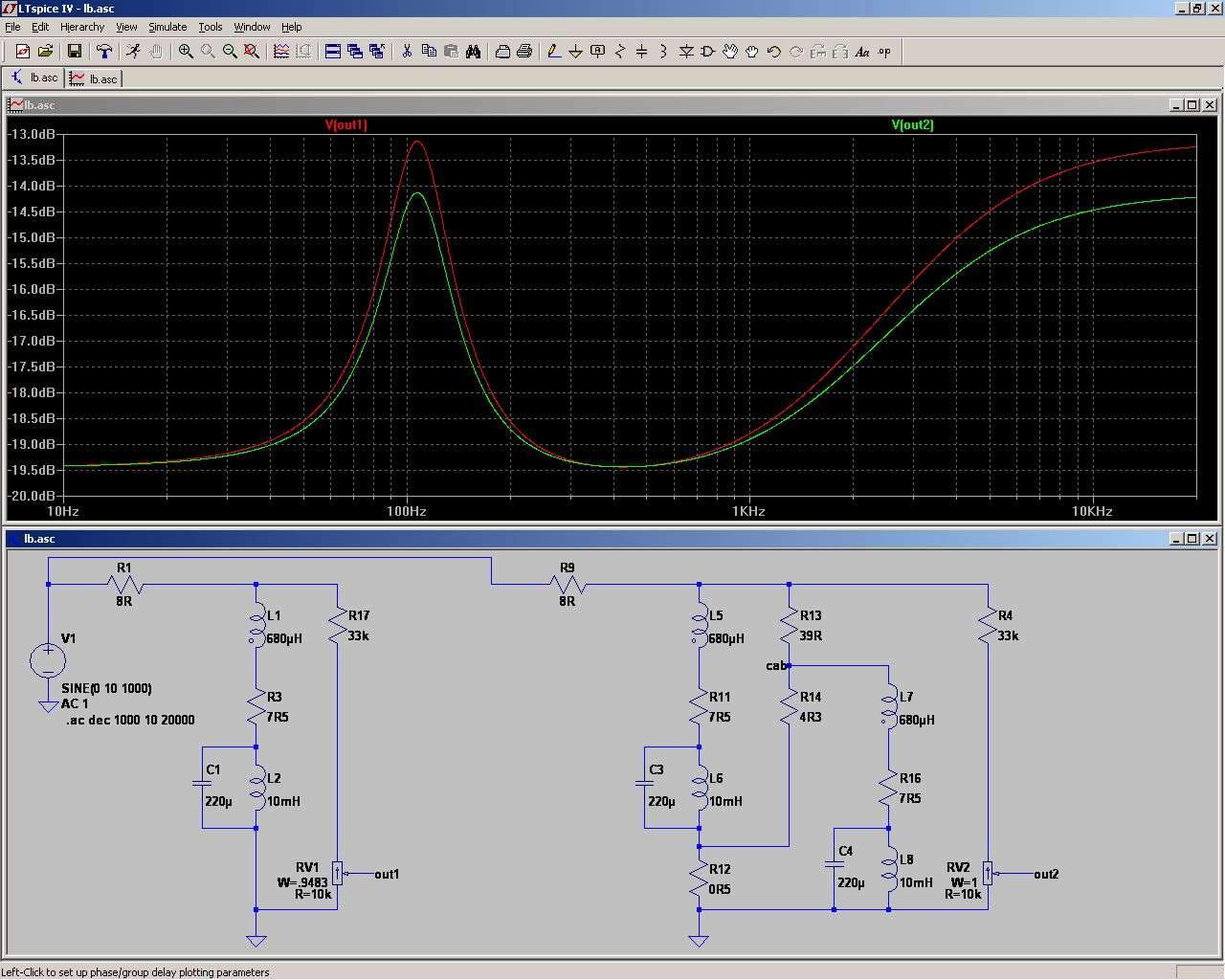

Собственно вот полная схема с возможностью подключения каба (при этом внутренний RLC отключается).
а какой мощности можно брать R1 (30ом) 5вт достаточно? или можно еще меньше? 5 ватт понял
... и добавил:еще я не очень понял какой должен быть конденсатор
... и добавил:
еще я не очень понял какой должен быть конденсатор
то есть я так понял, что он должен быть не просто допустим 220мкф/63вольта, но еще какой-то мощный. скажите по каким характеристикам выбирать подходящий конденсатор, или хотя бы дайте пару ссылок на подходящие конденсаторы желательно в отечественных магазинах.
... и добавил:ну то есть если я допустим возьму вот эту хрень
http://elecomp.ru/product/56243/ КОНДЕНСАТОР ЭЛЕКТРОЛИТИЧЕСКИЙ НЕПОЛЯРНЫЙ ECAP NR 220/100V 85C
то она ведь не покатит? в магазинах вообще не пишут какой ток кондер может пропустить - только емкость и напряжение
... и добавил:о, на этом АВС
http://avc.ru/catalog/audio_oborudovanie/komponenty_as/?itemsPPage=&sort=&availableOnly=N&set_filter=&aFilter_228_1194523914=Y оказывается и конденсаторы есть, которые вроде должны подходить. странный у них каталог
