Ну просто я подумал, что провода от вилки, транс и выпрямитель где-то в сторонке стоят и влиять не должны. А после выпрямителя уже ведь не синусоида, да и не 50 Гц, а 100. Кмк, остается только накал. Но я то не шарю, так что послушаю, что посоветуют.
Резисторы по 100 Ом. Переменка между одним проводом накала и землей около 5,5 В, между другим и землей около 1,5 В. Между самими проводами накала где-то 6,1 В.

... и добавил:

Что-то я не додумался потыкать осциллографом и в другие места, чтобы поискать, где появляются наводки.

... и добавил:

Прислушался тут к динамику... Так вот небольшой фон появляется после прогрева ламп (т.е. еще с выключенным стендбаем).
Вытаскивал лампу преда - так же фонит. Вытаскивал лампу мощника - не фонит %)

Эммм... как бы проблематично отключить только накал при включенном всем остальном. Изначально такого не задумывалось и нет такого переключателя у меня в усилке. Но что-нибудь придумаю.

... и добавил:

Тут http://www.paulrubyamps.com/info.html#hum почитал про шум от накала и про средства борьбы с ним. Один из самых действенных вариантов, - соединить искусственную среднюю точку (2 100 Ом резистора) с неким источником постоянного напряжения.
Попробую дома припаять переключатель на накал, чтобы попробовать отключить его во время работы всего остального для проверки.
Если дело в нем, то имеет ли смысл попробовать перенести среднюю точку накала с земли на 100 мкФ кондер в катоде лампы мощника, как советуют по ссылке выше?

... и добавил:

Попробовал сетку выходной лампы (2-ю ногу) сажать прямо на землю - фонит.
Подпаял к накалу переключатель и попробовал разрывать накал при включенной остальной схеме - фон пропадает.

... и добавил:

Подпаял искуственную среднюю точку накала к катоду выходной лампы, как советуют на сайте, приведенном выше, и о чудо, - зловещий фон пропал
Но возбуд на большой громкости и гейне остался, хотя вроде и меньше. Что можете посоветовать по этому поводу?

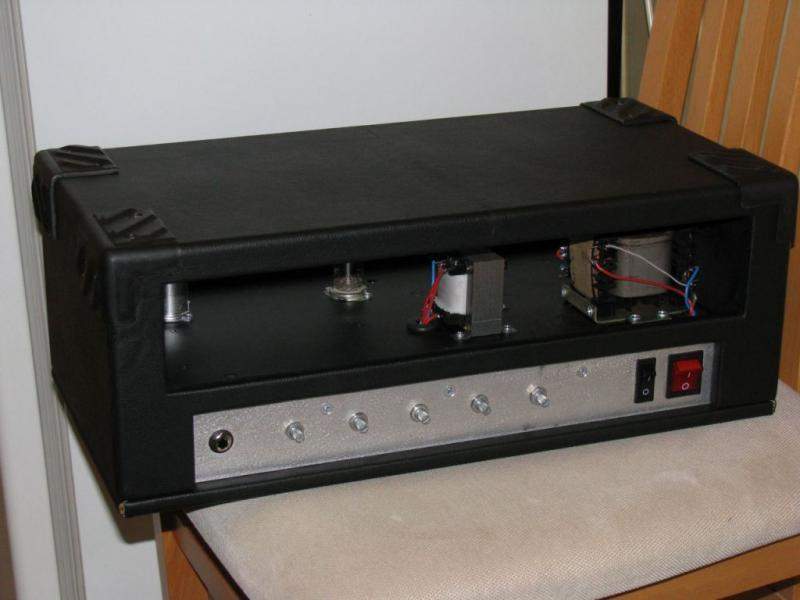

В процессе изготовления:

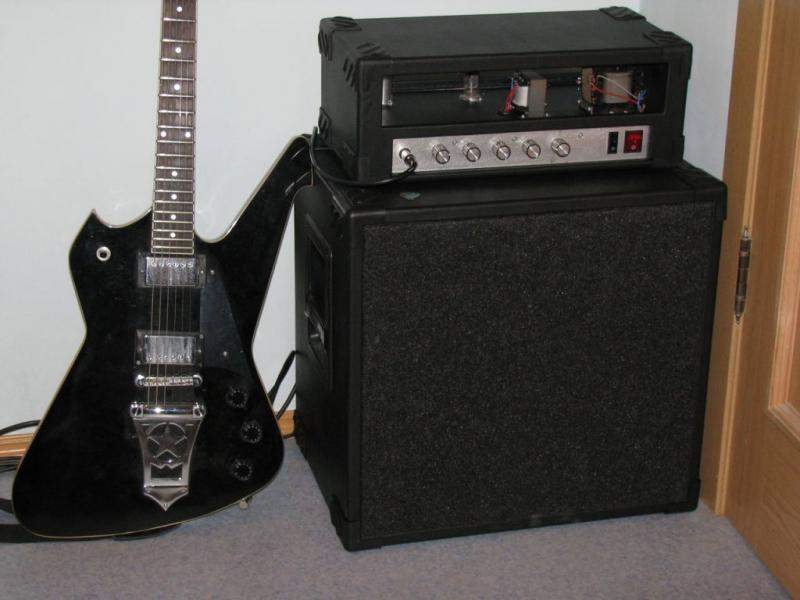

Да норм выглядит
Я купил почти такие же в Промэлектроне (не Промэлектронике), но они оказались больше и не подходили к усилку. Пришлось для усилка скрутить уголки с каба, а к кабу прикрутить новые. Вышло даже лучше.
Кстати, в Промэлектронике этих уголков что-то давно не видел.

Ты молодец, бесспорно, но этот "гриль" просто убивает =)

угу гриль....

Народ, такой вопросик появился вдруг. Какую функцию выполняет соединение, обозначенное буквой "A" катода выходной лампы с одним из проводов накала на схеме P1 http://ax84.com/p1/AX84_P1_080708.pdf ?

Аха... я так и думал... а я еще и "среднюю" точку накала туда подцепил... %)
Надо будет попробовать разные варианты.
