Автор Тема: Вопрос  (Прочитано 20489 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Санкт-Петербург
Re: Вопрос
« Ответ #45 : Июля 03, 2009, 18:19:42 »
делай лучше на лампах.
вопервых интерестнее, вовторых оно стоит того что бы трудиться.

п.с.
лично для меня самое сложное это корпус и отладка.

UPD.
дочитал, на лампе и делаешь...
анодная вторичка:
лучше бы ты взял два по 230в ибо терперь только обычным диодным мостом его можно выпрямлять, для кена маловато...

по поводу TW4SE:
читай внимательнее, там (на той бумаге фото которой ты выложил) все очень подробно написано.
у меня TW6SE, думаю у тебя так же.
его контакты:
1 - Анод лампы
2 - Ультра линейный отвод (он тебе не потребуется
3 - Плюс питания

6 и 7 - 8 Ом выход
6 и 5 - 6 Ом Выход
6 и 4 - 4 Ом Выход

думаю тебе только 8и Омный пригодится.

кстати дросель D300A тебе тоже очень пригодился бы, сразу после диодного моста его поставить, сейчас там D300A нету поэтому лучше брать D180AM, думаю его будет достаточно.
« Последнее редактирование: Июля 03, 2009, 18:35:01 от Hader »

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #46 : Июля 06, 2009, 13:38:53 »
Всем Спасибо за ответы!
Последний вопрос про R5 остался (уже задавал давно), который соединяет с землей 8-миомный выход. Думаю, что мне следует так же сделать.

Hader,
Это мой первый ламповик, так что пока решил ограничиться минимумом, описанным в pdf'ке. Получится - буду чего поинтереснее делать. Как тут где-то писалось про людей, которые играют плохо, но им все пособирать охота. Вот я наверное из таких, т.к. руки кривые и не умею бренчать. Хе-хе-хе...
Кстати, в той бумажке, что с TW4SE шла, ни слова о выводе "1". Глазунов же ответил, что это вывод под 4 Ома, хотя советует все же использовать вместо него вывод "5" под 6 Ом.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #47 : Июля 07, 2009, 14:55:59 »
Тут такое дело. В схеме неполярный конденсатор на 470 пФ в темброблоке. Написано, что все неподписанные конденсаторы должны быть 250 В.
Я купил вп.К40У-9, расчитанный на 200 В. Думаю, можно ли попробовать с ним, т.к. альтернативы как бы пока нет и не предвидится? :)

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Вопрос
« Ответ #48 : Июля 07, 2009, 15:14:07 »
JoeDominges, 200 В - это совсем впритык. На аноде лампы будет напряжение порядка 150 - 200 В, лучше найти что-нибудь более высоковольтное. Или ставить перед ТБ проходной кондер на 22-47 нФ.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #49 : Июля 07, 2009, 16:14:31 »
Я просто подумал, что раз он вп.(вроде как "военная приемка"), то может переживет лишние 50 В :)
« Последнее редактирование: Июля 07, 2009, 16:21:06 от JoeDominges »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Вопрос
« Ответ #50 : Июля 07, 2009, 16:40:49 »
JoeDominges, я бы не стал рисковать, угробишь хорошую детальку. Ничто не мешает поставить еще один кондерчик и не париться по поводу вольтажности элементов ТБ. Потом, когда найдешь нужную деталь, можно будет переделать :)

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #51 : Июля 07, 2009, 17:23:31 »
Ладно... поищу на выходных у нас на рынке что-нибудь. Времени еще куча, т.к. шасси будет еще не скоро.

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Санкт-Петербург
Re: Вопрос
« Ответ #52 : Июля 08, 2009, 11:34:53 »
Всем Спасибо за ответы!
Последний вопрос про R5 остался (уже задавал давно), который соединяет с землей 8-миомный выход. Думаю, что мне следует так же сделать.

Hader,
Это мой первый ламповик, так что пока решил ограничиться минимумом, описанным в pdf'ке. Получится - буду чего поинтереснее делать. Как тут где-то писалось про людей, которые играют плохо, но им все пособирать охота. Вот я наверное из таких, т.к. руки кривые и не умею бренчать. Хе-хе-хе...
Кстати, в той бумажке, что с TW4SE шла, ни слова о выводе "1". Глазунов же ответил, что это вывод под 4 Ома, хотя советует все же использовать вместо него вывод "5" под 6 Ом.

я такой же игрун как и ты.  8) а в радиодеталях ковыряться мне просто нравится - наследственное наверное.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #53 : Июля 08, 2009, 15:45:25 »
Вот накидал модельку усилка, чтобы сделать чертежи для шасси:
http://photofile.ru/users/chag-olegator/516137/130116890/

Ну а когда усилок сделаю - буду делать корпус под него:
http://photofile.ru/users/chag-olegator/516137/130116920/
Да-да-да, он будет с теме же убогими пластиковыми уголками-ножками, что и мой каб  :D
« Последнее редактирование: Сентября 06, 2009, 21:39:36 от JoeDominges »

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Вопрос
« Ответ #54 : Июля 08, 2009, 18:10:48 »
Прикольно, да и уголки не такие уж и убогие =)

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Санкт-Петербург
Re: Вопрос
« Ответ #55 : Июля 08, 2009, 21:29:26 »
Вот накидал модельку усилка, чтобы сделать чертежи для шасси:
http://photofile.ru/users/chag-olegator/516137/128761681/

Ну а когда усилок сделаю - буду делать корпус под него:
http://photofile.ru/users/chag-olegator/516137/128761682/
Да-да-да, он будет с теме же убогими пластиковыми уголками-ножками, что и мой каб  :D

ахренеть, это ты как так сделал?
3Д Макс что ли?
эх блин, а я в 3Д графике дуб дубом, завидую твоим навыкам.

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Вопрос
« Ответ #56 : Июля 08, 2009, 21:47:19 »
да картинка защибись. чтото огромное шасси немного для такого усилка то))

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #57 : Июля 09, 2009, 02:56:54 »
Hader,
SolidWorks.
Насамом деле не надо обладать знаниями 3D редакторов (типа Макса), чтобы рисовать в Солиде. Там все довольно просто. Надо только, чтобы кто-то основы объяснил и все.

el-doctor,
Шасси по размеру примерно такое же, как в доке к P1. Можно было бы и меньше, но я решил оставить так, чтобы не биться за место внутри. К тому же это еще как бы опробование конструкции для возможного будущего усилка покруче :)
« Последнее редактирование: Сентября 06, 2009, 21:38:12 от JoeDominges »

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #58 : Июля 26, 2009, 08:26:24 »

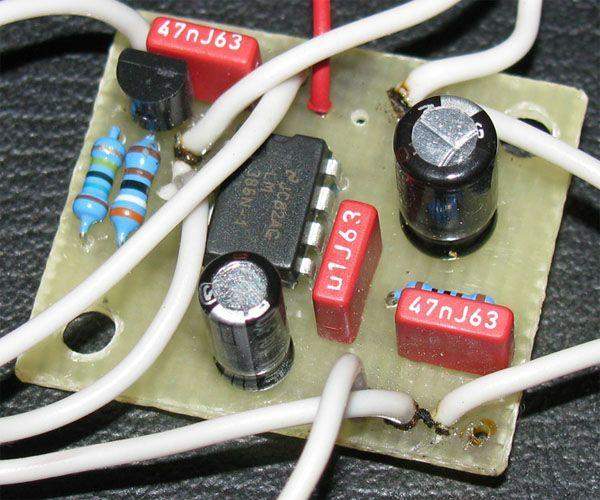

Пока жду шасси, решил сделать миниусилок Ruby ( http://www.runoffgroove.com/ruby.html ).
Нарисовал плату (посути скопировал разводку с картинки по ссылке, только добавив дополнительных площадок с отверстиями для земли, и питания). По размерам плата получилась 32,5 х 27,5 мм.
Вот фото результата:

187935-0
« Последнее редактирование: Июля 26, 2009, 12:33:59 от JoeDominges »

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Вопрос
« Ответ #59 : Июля 29, 2009, 16:57:02 »
Собрал навесным монтажом основную плату для P1.
Фото по ссылке [удалил картинку :(]
Надеюсь, что 300 В не пробьют термоусадочную трубку, надетую на медную моножилу.
« Последнее редактирование: Марта 21, 2010, 10:53:48 от JoeDominges »
