 Дмитрий Карпухин.

Ждем в студио решение проблеммы. Если нашли- поделитесь. Очень интересно суть причины.

обычная полярность Юг.  во 2ом и 4ом положении должен гасить наводку.

самое главное - полюса подключаемых парой катушек должны быть противоположной полярности. если этого нет никакие схемы и перепайки не помогут. то есть рабочие в положениях 2/4 катушки хамбов должны иметь в себе магнитится одной полярностью, а сингл - противоположной.

не прикалываюсь, серьёзно торможу, прошу объяснения.

а это закон Ленца..

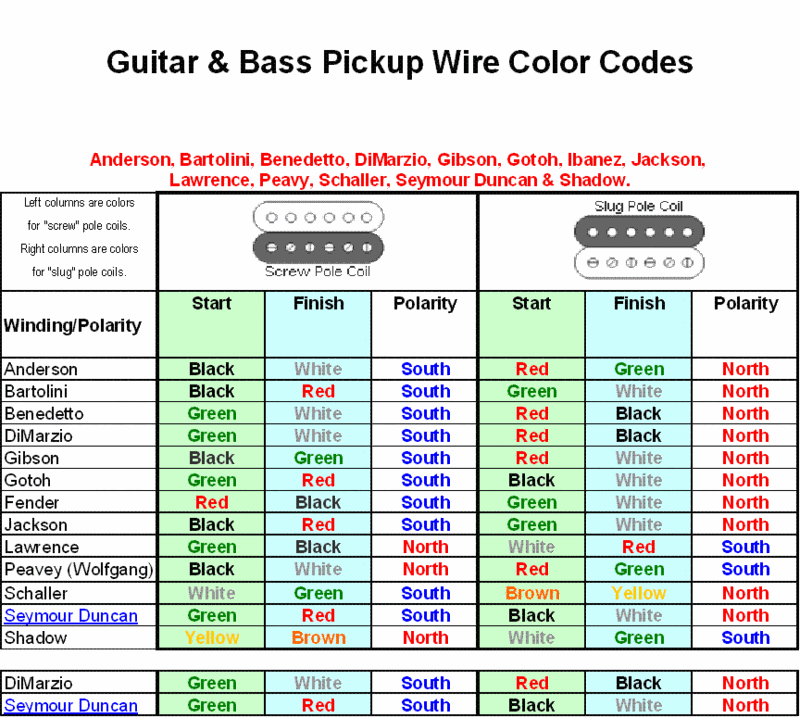

у меня вопрос,  почему красный, а не белый провод сингла   я серьёзно. есть знающие теорию форумчане?

теория к цветам проводов какое отношение имеет?
теория это вот:



а за краснобелые провода в Беларуси тебя и вовсе привлекут

... и добавил:

эх, а я последние три года, вняв Илье, смотрел на мир кривыми глазами

В случае, где сигнальные витки ложатся либо сразу на магниты, либо очень близки к ним, создает дополнительные наводки, если случайно коснуться магнитов. Большинство синглов, что мне попадалось, имели заземление именно внутреннего витка. При этом, как правило, полярность южная (если нек или бридж). Катушка хамбакера, которая с южной полярностью, как правило, тоже заземлена с внутреннего витка, но намотка делается в обратном направлении (относительно стандартного направления намотки сингла). Поэтому при совместном включении такого хамбакера и сингла сигнал будет вычитаться (преимущественно на низких частотах), что чаще и называют противофазой.

Чтобы не смотреть на мир кривыми глазами, надо сначала попытаться разобраться в вопросе:
Не меняем направление намотки, но перемагничиваем на другую полярность - фаза СИГНАЛА разворачивается.
Не меняем полярность, но меняем направление намотки (меняем местами выводные провода) - фаза СИГНАЛА разворачивается
Меняем и полярность, и направление намотки - фаза сигнала НЕ меняется.

Именно поэтому RWRP (reverse wound, reverse polarity) в середине не вычитает сигнал с обычным не RWRP синглом при совместном включении.
По-моему это уже разжевано так и не только мной, что может беззубая бабка съесть, а тут три года каких-то псевдомучений.

... и добавил:

в общем разобрались
данная инфа ошибочна !
обычно, совпадает по фазе!!!. по меньшей мере с 80х.  поскольку, по инструкции обычный сингл-юг подключается финишным концом к фазе (по образу и подобию южной катушки хамбакера), а обычный хамб-север  началом обмотки к фазе.

Можно на эту инструкцию взглянуть хотя бы? А то если загуглить single coil pickup и посмотреть фото, можно увидеть, что везде (ох уж это задротство, где любят привязываться к единичным словам, поэтому добавлю, на тех фотографиях, до которых хватило терпения прокрутить, где видно этот провод и бла-бла-бла) внутренний виток припаивается к черному проводу, который в свою очередь заземляется.

В нерабочее время у меня семья и домашние дела на первом месте, поэтому если до понедельника потерпит, то я все прямо с рисунками покажу, что как мотается, тогда должно стать все понятно. ;-)

Уж полночь близится, а германа всё нет
