Экран подстать гитаре )

покрыть припоем до пайки.

Заэкранировал и перепаял Fender Japan Stratocaster ST-54DMC 1999. Несмотря на то, что прочитал всю ветку внимательно (как мне казалось), все-таки наступил на всякие грабли , поэтому вот мой мини-отчет, может кому поможет.

Так выглядела пайка до переделки.

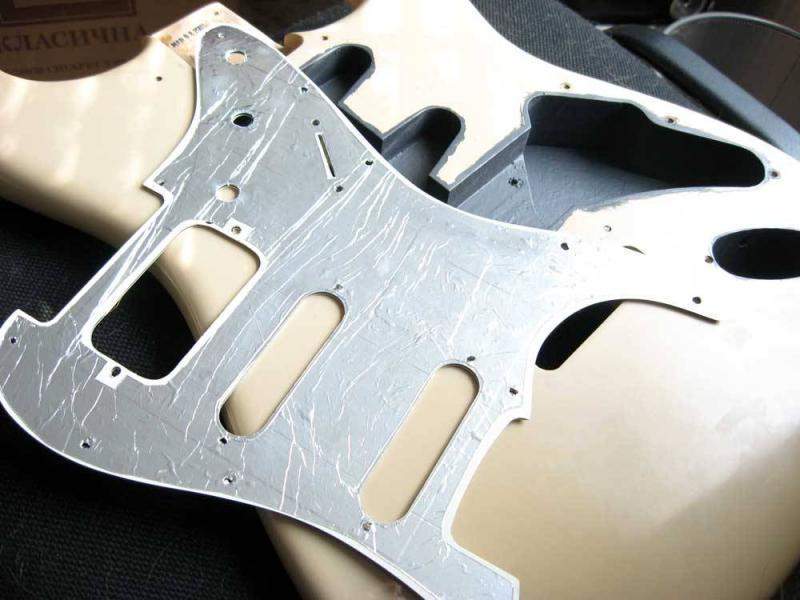

Графит использовал  Cramolin, красил прямо из баллона по малярной ленте, 3 слоя. Ушло почти полбаллона. Кисточкой было бы аккуратнее и быстрее - не пришлось бы потом спиртом оттирать подтеки. Хотя оттерлись без следа.

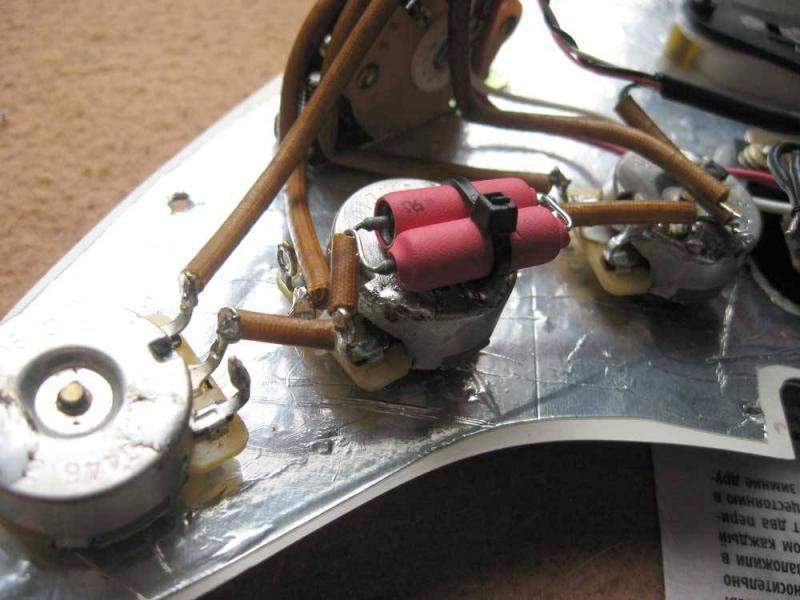

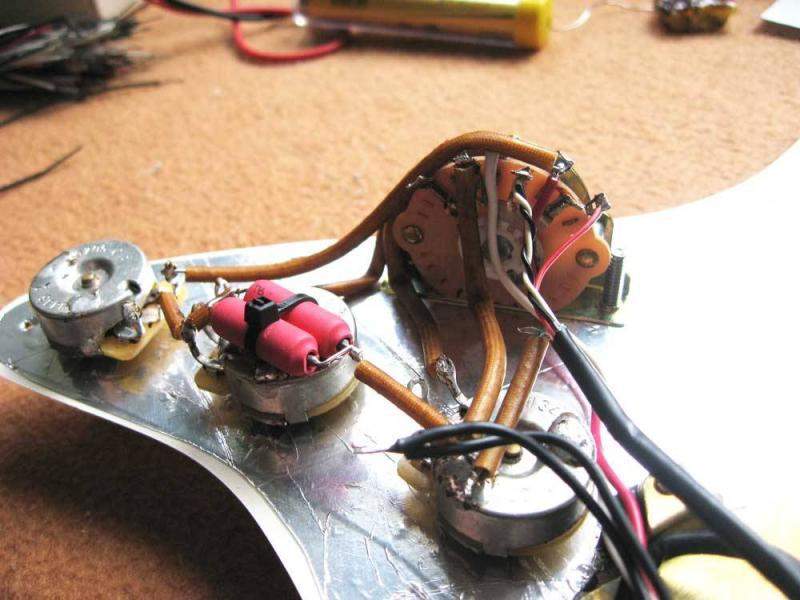

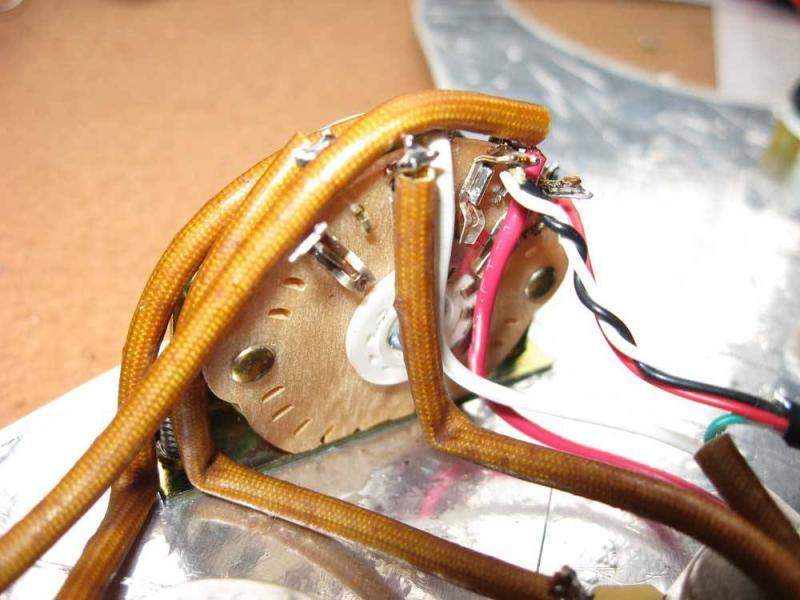

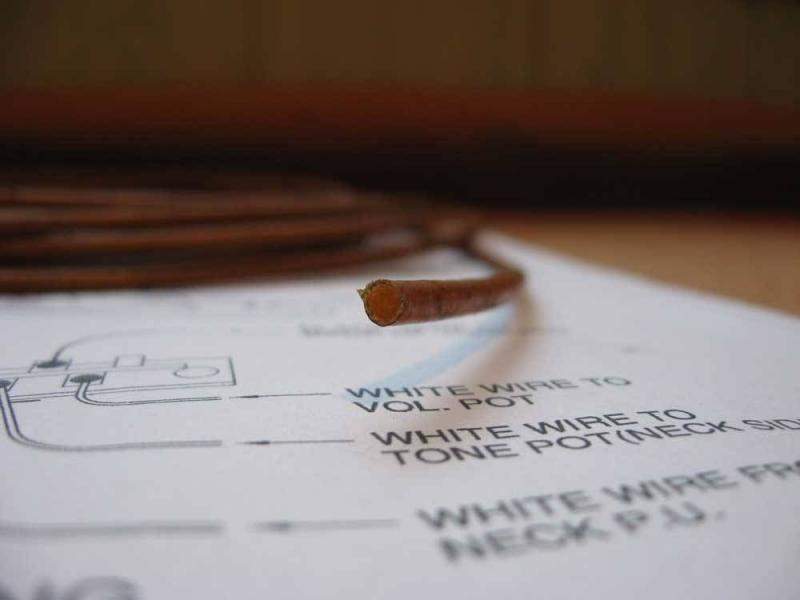

Самая большая ошибка - для наклейки пищевой фольги купил случайно двусторонний скотч на тканевой основе. Он хоть и тонкий, но его обрезать по форме просто мучение. Кондер на тон пока поставил k73-17 два последовательно 0.047 uf, другого не нашел. Был еще KБП-С, но он как-то не особо впечатлил по звуку, а размер и вес ну очень большой. Зато в hi-pass трушный серебряно-слюдяной КСО на 1000pf. Монтажный провод использовал    луженую многожилку с шелковой обмоткой МГШВ 0,75. Может и не ТРУ, но меня устроило. Паял оловянно-серебряным припоем


Сразу же после включения в комбик (еще без грифа и струн) слегка обалдел - фона стало в несколько раз больше. С какого-то перепугу я решил что джек у меня изолированный (это конечно же не так) и вывел звезду на потц громкости. В результате петля - отличный приемник помех. Отпаял звезду от потца - все стало шикарно.


Сопротивление от гнезда джека до ручек потцов в собранном виде (тоесть через графит) - 3 кОма.
Звук стал прозрачный и чистый. На полном гейне в положениях 2 и 4 практически молчание, т.е не отличается от того что выдает сам усил без подключения. На 1,3,5 - очень слабые шипящие "плавающие" помехи, фон практически незаметен. Разницы в фоне и щелчков при касании струн вообще нет.

В общем, переделкой сильно доволен, на всё ушло часа 4 времени не торопясь. спасибо Остапу, Азнауру, и всем, кто делился опытом!

Легкий оффтоп - вроде бы как на этой модели стоят звучки японские Dimarzio collection vintage pickup DCS-1. И вроде как они дороже чем Тексас спешиалс от японцев же. Не смог найти никакой инфы по ним. На самих - никаких обозначений. Не, как они звучат, мне нравится, красивое такое узнаваемое стекло Сопротивление у всех 6,3кОм. Может кто знает что про них? Хоть по фоткам похоже что они какое-то отношение к Dimarzio имеют?

Cadaveris, А250К и 22н пленка/бумага-масло
