Лучше не лениться и разрисовать все проводки и органы управления, чем другие будут ломать глаза и гадать по фото.

По мне лучше на фото. Так всё - как есть. Что там глаза ломает, я хз. Ну ок, вот картинка, для тех кто на "живой" схеме не ориентируется.

Чем больше я пытаюсь понять, что не так, тем меньше вообще понимаю, что там происходит  .

Ок  - замеряю сопротивление, как посоветовали. Переключатель в положении бриджа 17,8 кОм. Переключатель в среднем 5,9кОМ. В нэке 5,9 кОм. См картинку.

Теперь вообше, то что меня повергает в недоумение полное  . Когда переключатель в неке, то меряя между средним и общим имеем теже 5,9 кОм. Переключатель по прежнему в нэке, меряю между бриджем и общим 5,9 кОм. В среднем положении переключателя, если замереть меджу нэком и общим, и между бриджем и общим тоже попажет 5,9 кОм. В бриджевом, если мереть средний и общий - 17,8кОм, а если нэк и общий что то вроде 8,9кОм.

Разве переключатель не должен во всех прочих, кроме замкнутого положения, показывать 0 ?(т.е. цепь разомкнута и сопротивление стремится к бесконечности)

Пробовал - не помогает.

В таблице Х-нет прозвона, "галочка" - есть прозвон. Н - нижнее положение, С - среднее, В - верхнее (назвал относительно положения переключателя, когда гитара в руках).









[ Вложение повреждено или не существует ]

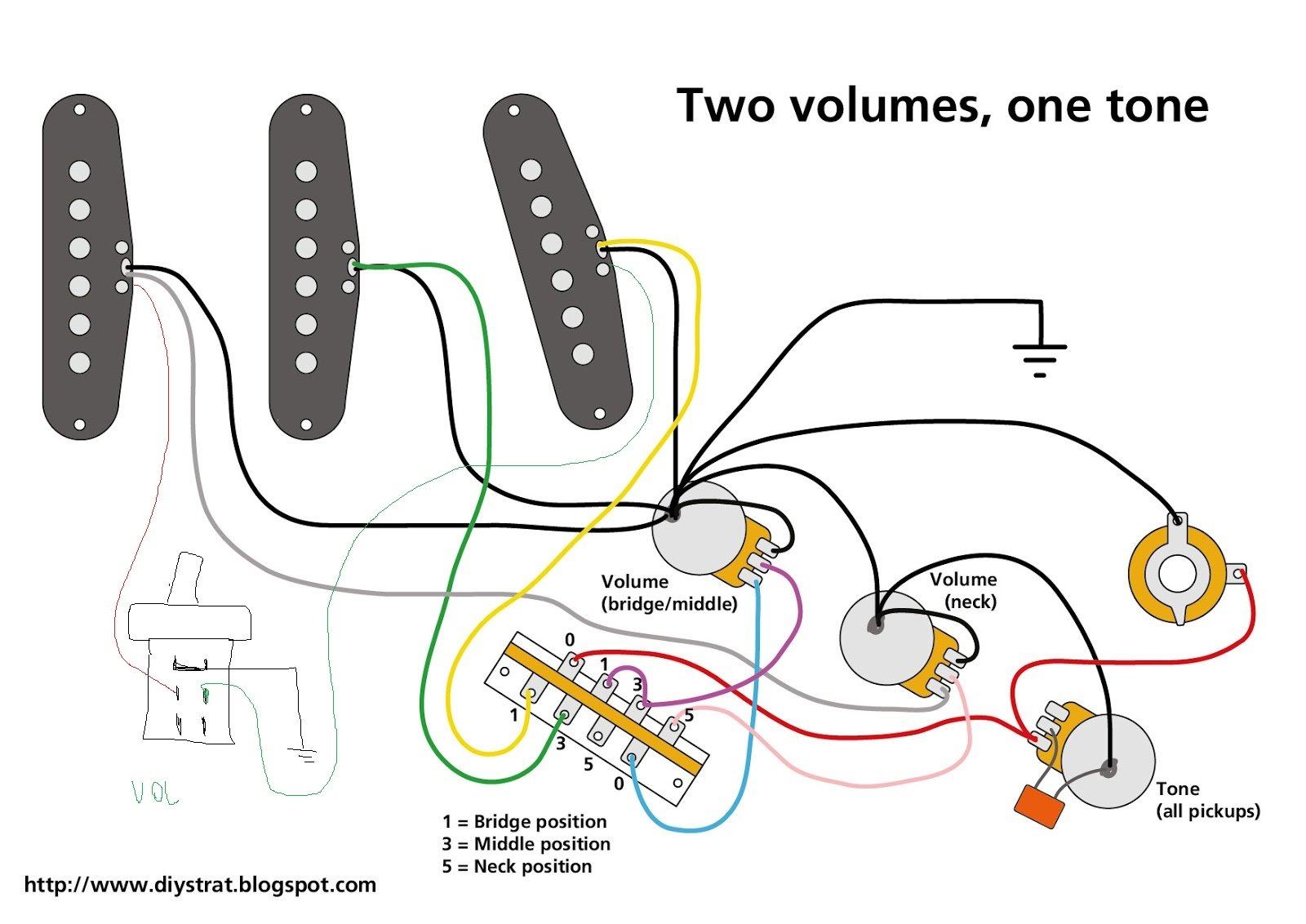

Подогнул контакты ( те что внутри от 2), вроде как стал работать правильно. (см. фото) Получается 4 это типа заземление? Кстате, в официальной схеме, контакты от джека припаяны в иные места, чем у меня на схеме. У меня на корпус "громкости" и лапку "громкости", а на официальной 1 на лапку "громкости", а 2й на корпус "тона". Стоит перепаевать, или оно принципиально разници не играет? Я спаял - вроде работает, как должно (см. видео по ссылке)



Видео:
https://mega.nz/file/Y8t3DSBa#L4_yFjLzeIjzdtp2eqkTjYntvp9EDMXUYE0Jp_FqDw4

Vdm,  большое спасибо за помощь.

На официальной схеме 4 припаяна на корпус "тона" в точку, куда припаяна земля. У меня на схеме, 4 припаяна на корпус "громкости", туда же припаяна и земля. Думаю разницы такое отличие существенно не даёт.

""...красный проводок со среднего вывода регулятора тембра надо перекинуть на нижний." - не забываем." - он припаян правильно, это я на принципиальной схеме его не туда нарисовал. Там, на моём фото, на 1 лапку тона припаян конденсатор, а на 2ю проводок к "громкости", как на оф. схеме.

Фона будет меньше. Насколько - это зависит о конкретных сингла и хамба. Совсем без фона редко получалось.

Здравствуйте!
Уже который день ломаю голову—ничерта не выходит. Надо распаять HSH суперстрат с двумя пушпуллами на громкостях вот так:
1. Бриджевый хамб (с пушпуллом—с отсечкой)
2. Бр. хамб+средний сингл (с пушпуллом—один из синглов хамбакера+этот сингл)
3. Средний сингл
4. Средний сингл+нековый хамб (с пушпуллом—средний+один из синглов некового)
5. Нековый хамб (с пушпуллом—с отсечкой)
Одна из громкостей на нековый и на средний, другая—на бридж
Набросайте, пожалуйста, кто-нибудь, схему. А то уже голова кипит, а результата—ноль

Предположим, что вместо синглов хамбы. Хватит одного пуша. Но если два- принципиально, то раздели.
