Re: Создание клона SLO-100
« Ответ #3060 : Января 15, 2017, 22:30:19 »

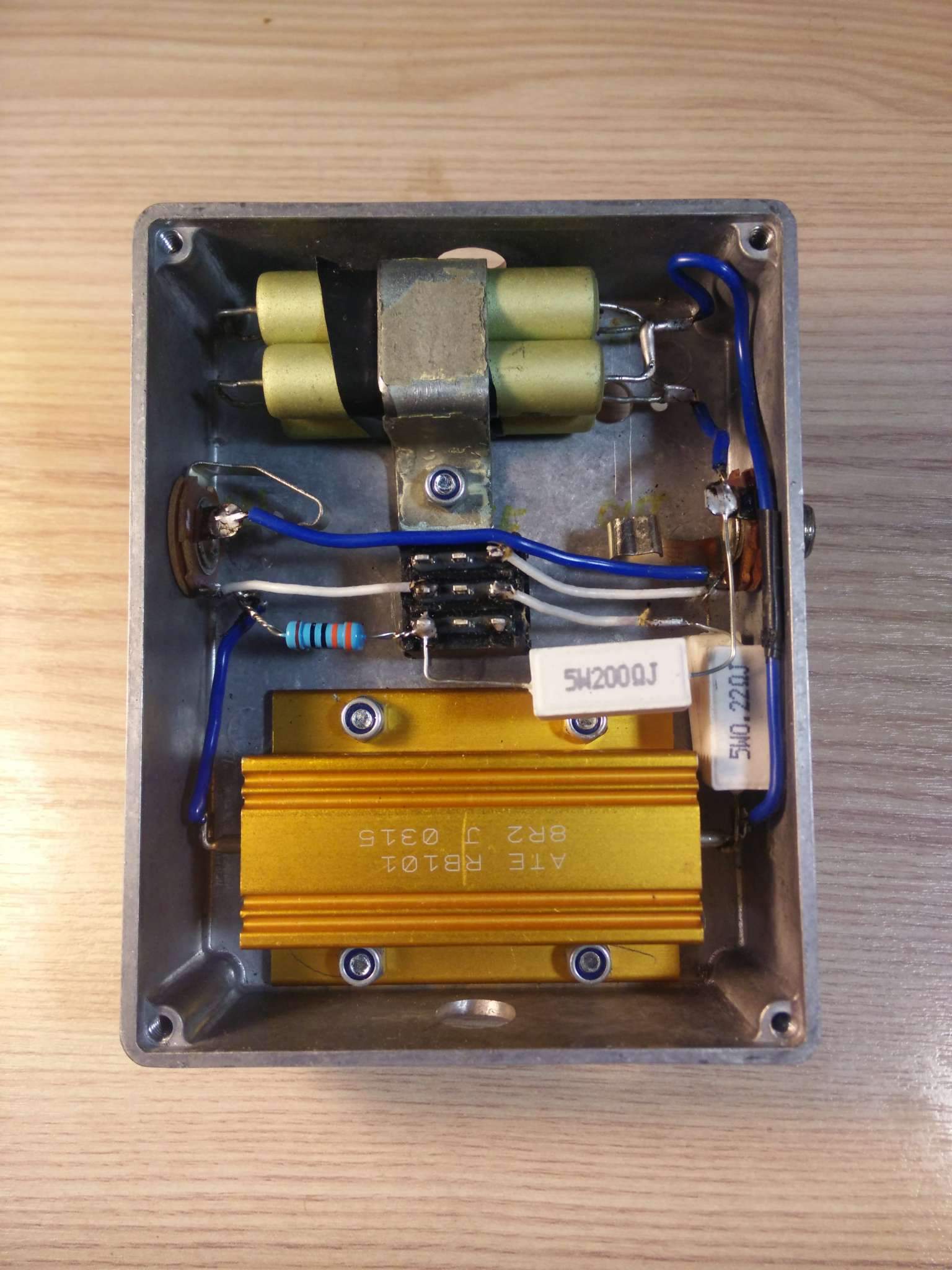

Тоже в свое время столкнулся с проблемой регулировки громкости в домашних условиях - одно неверное движение и весь подъезд вздрагивает. Собрал на скорую руку аттенюатор - стало очень комфортно и удобно. Не скажу за качество его работы - не с чем сравнивать, но для дома это незаменимое дополнение к 50 ватному усилку, да и к  18 ватному тоже. Собрал в свое время сначала 18 ватную версию солдано на 6V6 с выходником от блюспейса, так тоже громко - мама не горюй. Теперь он у меня как подопытный - эксперименты ставлю ;D.

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7211
  • The MUTILATOR
Re: Создание клона SLO-100
« Ответ #3061 : Января 15, 2017, 22:39:50 »
Все правильно. С испугу вернул все взад. Только к мегаому навесил 220к с движка на землю. По очущению это чуть отодвинуло границу. Пока другие эксперименты решил не проводить.
Зря, уже говорил о применении резистора с движка на землю

Не будет сильно влиять 200к в таком включении. Середина хода А1М примерно 100К, десяток килоом для дома уже громко а 200К будет стоять параллельно, толку от него ноль.

... и добавил:

Юрий Волков, плавный мастер более простое и звучащее решение, про резистивные нагрузки не раз уже обсуждалось. Лично мне резистор в оконечнике не понравился

... и добавил:

Кстати был блэкспэйс, хороший оконечник но 6л6 на слух приятнее.
« Последнее редактирование: Января 15, 2017, 22:45:33 от M1g »

Оффлайн Юрий Волков

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Создание клона SLO-100
« Ответ #3062 : Января 16, 2017, 13:12:33 »
плавный мастер более простое и звучащее решение, про резистивные нагрузки не раз уже обсуждалось. Лично мне резистор в оконечнике не понравился
Согласен, резистор в нагрузку не то пальто, Ultimate attenuator, наверно было бы покучерявей. Плавную громкость делать - получается узкоспециализированое решение. В петле эффектов неплохо громкость понижать - реальный master volume выходит. А так - зрею сделать PPIMV в виде галетника на три - четыре ступени и три направления. Две секции коммутируют делитель после фазика, а третья корректирует глубину обратной связи. Или не стоит заморачиваться с третьей секцией? Насколько эта обратная связь влияет? Все таки презенс с дептхом там.

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7211
  • The MUTILATOR
Re: Создание клона SLO-100
« Ответ #3063 : Января 16, 2017, 14:31:49 »
Влияние обратной связи проще сделать через реостат 100к, добавляя сопротивление - уменьшаем обратную связь и звук уходит в сторону ректы в модерн режиме.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
Re: Создание клона SLO-100
« Ответ #3064 : Января 16, 2017, 18:15:18 »
Зря, уже говорил о применении резистора с движка на землю


Оффлайн volemir

  • Частый посетитель
  • **
  • Сообщений: 241
  • GuitarPlayer.Ru fan!

Оффлайн Юрий Волков

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Создание клона SLO-100
« Ответ #3066 : Января 16, 2017, 22:12:35 »
Да, на графиках красиво. Но при повороте потенциометра будет изменятся нагрузка для темброблока. Тут уже писалось, что у SLO заметно влияние регулятора громкости на темброблок в его обычном включении. А с дополнительным резистором?  ???
« Последнее редактирование: Января 17, 2017, 09:05:52 от Юрий Волков »

Оффлайн hellslayer

  • Эксперт
  • *****
  • Сообщений: 1966
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #3067 : Января 17, 2017, 15:45:40 »
Прочитал последние  5 страниц, мужики, чесслово - дискусс о потах шиза какая-то, походу сборка  под копирку вообще отучает думать.


Оффлайн GDR

  • Новичок
  • *
  • Сообщений: 30
Re: Создание клона SLO-100
« Ответ #3068 : Января 29, 2017, 18:08:26 »
Всем здравствуйте. Заметил у себя такую проблему. Обычно играю на перегруженным канале, а тут переключился на чистый. Так вот чистый канал немного фонит. Фон постоянный и не зависит от положения ручки drive. Обидно, ведь перегруженный канал только шипит белым шумом. Сегодня провозился, но причины не нашёл. Переключатели корпусами сидят на шасси, регулятор драйв чистого тоже. При замыкании на землю сетки чистого канала после регулятора драйва тишина. Значит проблема в обвязке/переключателях до нее. Делал все как по фото оригинала. Есть мнения в чем может быть проблема?

Оффлайн oleginchat

  • Частый посетитель
  • **
  • Сообщений: 248
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #3069 : Января 29, 2017, 18:15:26 »
Тоже в свое время столкнулся с проблемой регулировки громкости в домашних условиях - одно неверное движение и весь подъезд вздрагивает. Собрал на скорую руку аттенюатор - стало очень комфортно и удобно. Не скажу за качество его работы - не с чем сравнивать, но для дома это незаменимое дополнение к 50 ватному усилку, да и к  18 ватному тоже. Собрал в свое время сначала 18 ватную версию солдано на 6V6 с выходником от блюспейса, так тоже громко - мама не горюй. Теперь он у меня как подопытный - эксперименты ставлю ;D.
соседей стрематься-на гитаре не играть!
зачем аттенюатор-мощник на 0.25 вт и спокойно играем пододеялом ;D

Оффлайн hellslayer

  • Эксперт
  • *****
  • Сообщений: 1966
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #3070 : Февраля 02, 2017, 14:14:22 »
Резисторный аттюн  жрет атаку  и вообще гадит в звук, по крайней мере из тех что я слышал на комнатной громкости.   Его удобно использовать на  плекси-стайл и прочих недогейн-в-преде  амплифаерах, когда нужно за/додрайвить звук.  В остальных случаях все же лучше обойтись без без костылей, даже если  для этого надо  выставлять  руль по микронам.

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #3071 : Февраля 02, 2017, 15:36:07 »
Не надо никаких аттенюаторов и костылей для СЛО 100. Паяете "мастергромкость", а именно Потенциометр А1М с двумя проводами и джеками на концах и включаете в петлю, после чего наслаждаетесь плавностью регулировки на домашней громкости  :hitrez:




Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10308
  • DIYng Fetus
    • http://cathar.ru
Re: Создание клона SLO-100
« Ответ #3072 : Февраля 02, 2017, 15:53:45 »
Wowa, а провода надо прогревать?)))))

Оффлайн Wowa Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Создание клона SLO-100
« Ответ #3073 : Февраля 02, 2017, 15:55:07 »
Wowa, а провода надо прогревать?)))))
Нет. Это специальные провода с подогревом  ;D

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: Создание клона SLO-100
« Ответ #3074 : Февраля 02, 2017, 16:06:39 »
Wowa, А стрелочки направления?  ;)
