Re: Блок питания для педалборда
« Ответ #195 : Августа 10, 2021, 09:32:04 »
Андрей Барыга, Моя мелкая рекомендация - тумблер этот мелкий хоть и подписан про 250В и т.п., но в реалии он слишком слабый для этого. быстро подгорает, а иногда и шьет. Плюс кулиса торчит сильно и ее реально заломать. Поставь простую клавишу, это надежнее. Учитывая заводские корпуса, сделать отверстие не проблема.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #196 : Августа 10, 2021, 12:51:04 »
Цитировать
зачем приплетать сюда бедного Ома ?
Показания бедного Ома индикативны: меньше Омов у диода - меньше на нём потери, больше Омов - и потери больше. Common sense, как говорится.
Всё остальное - словесная эквилибристика :)

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Блок питания для педалборда
« Ответ #197 : Сентября 11, 2021, 10:44:19 »
Здрасти, камрады.
Я тут немного попутешествовал, поболел, ну короче, появилось время заняться вот этим всем.

Экспериментировал с Шоттке на канале, где был установлен транс 600мА, делал его специально для питания процессора. Так вот, установка Шоттке ничего по цифрам напряжения не изменило, прибор показывает 8.38 В. Но есть и положительный момент, процессор таки стал запускаться даже с таким напряжением, хотя раньше только моргал экраном и не реагировал ни на что. Все остальные выходы показыват не более 8.4 В. При этом педальки тоже работают.

Думаю, проект можно считать завершенным, хотя вопросы остались.

Всем спасибо.

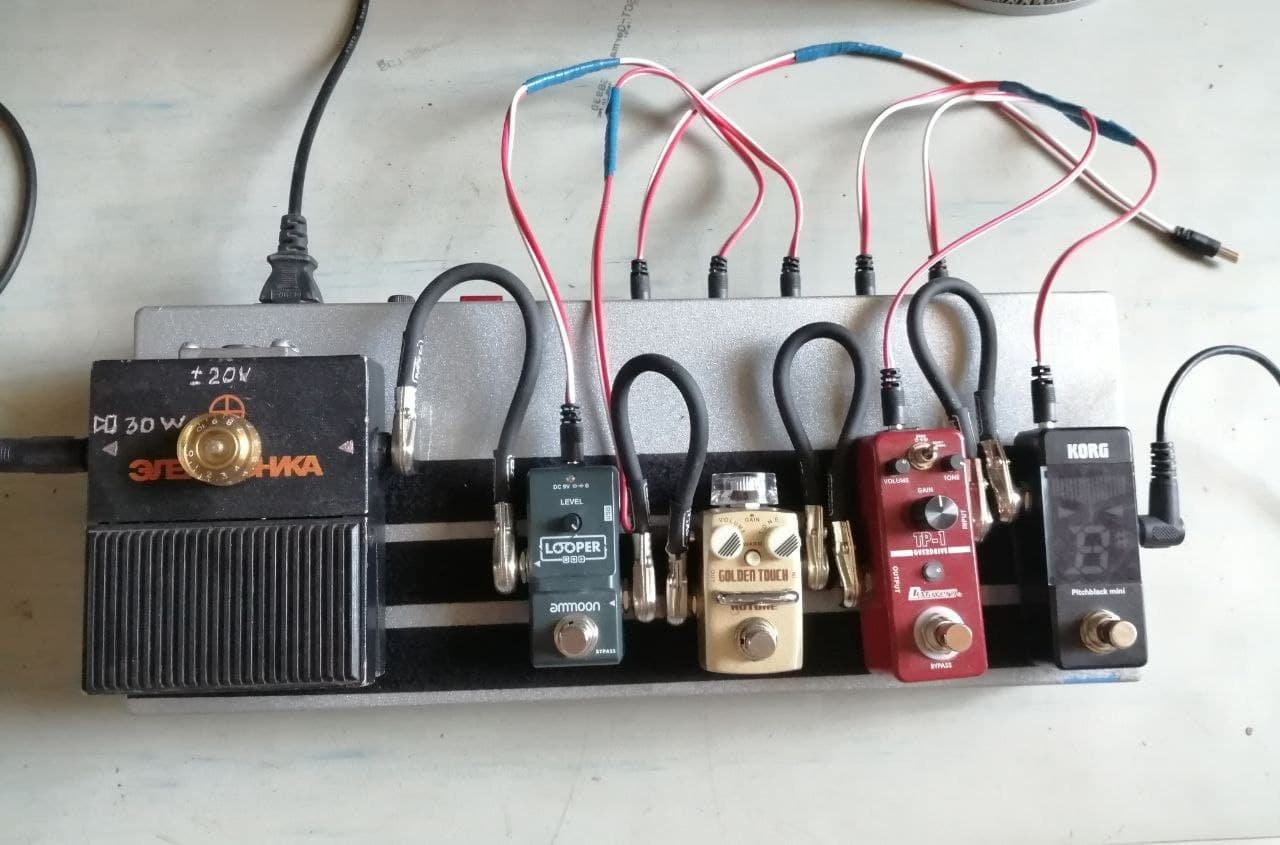

ЗЫ. Ах да, забыл фото приложить.
« Последнее редактирование: Сентября 11, 2021, 10:52:41 от XbIMbIK »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #198 : Сентября 11, 2021, 12:44:53 »
Цитировать
установка Шоттке ничего по цифрам напряжения не изменило, прибор показывает 8.38 В. Но есть и положительный момент, процессор таки стал запускаться
Все чудеса имеют рациональное объяснение.
Подключите быстро реагирующий стрелочник сразу после моста, и будет видна просадка напряжения в момент запуска процессора ;):
https://magazin-elektronika.ru/76-89-52

Оффлайн Андрей Барыга

  • Завсегдатай
  • ***
  • Сообщений: 329
  • Репутация: +52/-2
  • Если у меня чего-то нет, то оно вам и не нужно.
Re: Блок питания для педалборда
« Ответ #199 : Сентября 11, 2021, 14:15:55 »
AZG, Проблем не вижу, стоит под бордом, выключатель там вообще как бы и не нужен. По опыту мелкие рокерные щелкунчики - одна из самых ненадежных деталей, а хорошие стоят столько, что обычный потребитель офигеет.  То, что я его вообще туда воткнул - уже компромисс.
ЗЫ: Нашел на складе фирмы хорошие MTS, решил себе забрать, но потом увидел, что оптовый ценник  8,5$ за штуку и передумал)) Позолоченные контакты от TE хорошо, но не настолько))

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Блок питания для педалборда
« Ответ #200 : Сентября 12, 2021, 16:24:33 »
Цитата: XbIMbIK от Сентября 11, 2021, 10:44:19

Думаю, проект можно считать завершенным, хотя вопросы остались.


Вопросы таки, остались и они зудят.
Скажите, камрады, а что вы думаете про импульсные БП, для всякого рода педалей?
Неужели олдскул с силовыми трансформаторами гораздо гораздее, чем все новомодное и вполне себе современное?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #201 : Сентября 12, 2021, 18:39:35 »
Цитата: XbIMbIK от Сентября 12, 2021, 16:24:33
Вопросы таки, остались и они зудят.
Скажите, камрады, а что вы думаете про импульсные БП, для всякого рода педалей?
Неужели олдскул с силовыми трансформаторами гораздо гораздее, чем все новомодное и вполне себе современное?
Как выразился в одном чате ктото из повидавших виды ремнтников - импульсники даны нам за грехи (с)  :rolleyes:
На самом деле ничего особо страшного в этом нет, если сам блок спроектирован нормально, и приняты должные меры в плане фильтрации всего этого безобразия. Сам использовал такое, и не раз, повесив на выходе пару убедительных емкостей.

Возможно я чтото пропустил, но был-ли у тебя опыт проверки твоего блока с кренками приобретенными в другом месте? По тому, что как я понимаю проблемы две, и они вобщем-то имеют разную сущность - просадка напряжения под нагрузкой, и это однозначно заслуга особой китайской арифметики, при намотке трансформаторов, и низкое напряжение на выходе стабилизаторов без нагрузки, что конечно тоже на совести кетайцев, но немного из другой области ???

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Блок питания для педалборда
« Ответ #202 : Сентября 13, 2021, 10:07:29 »
Цитата: alkuz от Сентября 12, 2021, 18:39:35
Как выразился в одном чате ктото из повидавших виды ремнтников - импульсники даны нам за грехи (с)  :rolleyes:
На самом деле ничего особо страшного в этом нет, если сам блок спроектирован нормально, и приняты должные меры в плане фильтрации всего этого безобразия. Сам использовал такое, и не раз, повесив на выходе пару убедительных емкостей.
Могу попросить поделиться нормальной схемой?

Цитата: alkuz от Сентября 12, 2021, 18:39:35
Возможно я чтото пропустил, но был-ли у тебя опыт проверки твоего блока с кренками приобретенными в другом месте?
Покупал в одном магазине, но во второй заход взял несколько другую модель, изолированную.

Цитата: alkuz от Сентября 12, 2021, 18:39:35
По тому, что как я понимаю проблемы две, и они вобщем-то имеют разную сущность - просадка напряжения под нагрузкой, и это однозначно заслуга особой китайской арифметики, при намотке трансформаторов, и низкое напряжение на выходе стабилизаторов без нагрузки, что конечно тоже на совести кетайцев, но немного из другой области ???
Просадку напряжения под нагрузкой я не мерял, т.к. посчитал не особо важным на данный момент, т.к. для начала была проблема с пониженным напряжением на выходе, не более 8,4В. Был и другой момент, когда я притащил транс 12В 1А и с ним такая же байда. Все есть выше.

Совпадение? Мистика? Не думаю!

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #203 : Сентября 13, 2021, 11:04:37 »
Цитировать
проблема с пониженным напряжением на выходе, не более 8,4В.
Сказка про белого бычка продолжается?

Решение этой проблемы общеизвестно, и оно уже было озвучено:
1) отсоединяем земляной вывод микросхемы-стабилизатора от массы;
2) впаиваем между массой и этим выводом любой кремниевый диод, например 1n4148;
3) убеждаемся, что напряжение на выходе стабилизатора поднялось на недостающие 0,6 Вольта.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #204 : Сентября 13, 2021, 11:55:31 »
Geezer, ну т.е. ты серьезно утверждаешь, что для стабилизатора 7809 пониженное напряжение, это норма, и надо просто это принять как должное, и лечить танцами с бубном??
Я может конечно отстал, и сейчас это норма, но уверен, что НОРМАЛЬНАЯ микросхема должна выдавать заявленное напряжение. А если нужно что-то отличное от типовых значений, для этого существуют всякие LM317, для которых дополнительная обвязка не костыли, а штатное управление.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8045
  • Репутация: +2368/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #205 : Сентября 13, 2021, 12:16:17 »
Цитировать
ты серьезно утверждаешь, что для стабилизатора 7809 пониженное напряжение, это норма
Я лишь предлагаю эффективный метод лечения проблемы :)

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #206 : Сентября 13, 2021, 12:30:28 »
Цитата: Geezer от Сентября 13, 2021, 12:16:17
Я лишь предлагаю эффективный метод лечения проблемы :)
В данном случае наиболее эффективно поможет помойное ведро  8)

Оффлайн 1sa

  • Завсегдатай
  • ***
  • Сообщений: 392
  • Репутация: +44/-2
  • GuitarPlayer.Ru fan!
Re: Блок питания для педалборда
« Ответ #207 : Сентября 13, 2021, 12:48:00 »
Немного не по теме вопрос, наверное.

Есть педаль овердрайв с такой неисправностью - когда подключаешь 9 в блок питания напрямую - то ей как бы не хватает - светодиоды светят тускло и гейна довольно мало. Если же подключается через разветвитель, и во вход воткнута педаль, которая тоже висит на этом разветвителе, то все норм - диоды светят на всю и гейна в порядке.
В чем может быть причина такого ?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #208 : Сентября 13, 2021, 13:46:21 »
Цитата: 1sa от Сентября 13, 2021, 12:48:00

В чем может быть причина такого ?
В качестве (соответствии размеров) штекера на самом блоке питания

Оффлайн 1sa

  • Завсегдатай
  • ***
  • Сообщений: 392
  • Репутация: +44/-2
  • GuitarPlayer.Ru fan!
Re: Блок питания для педалборда
« Ответ #209 : Сентября 13, 2021, 13:56:04 »
Цитата: alkuz от Сентября 13, 2021, 13:46:21
В качестве (соответствии размеров) штекера на самом блоке питания
Я думаю что дело не в штекере. Вроде подобная ситуация со старыми японскими Босами, которые требуют питания больше чем 9в, но через разветвитель работают нормально.

Тем более, что даже если включить педаль через разветвитель, но вытащить входной джек, или передней поставить педаль питающуюся другим блоком питания, то питания не хватает
« Последнее редактирование: Сентября 13, 2021, 13:58:24 от 1sa »
