Буду собирать мидбустер JHS Haunting Mids
« : Сентября 08, 2019, 19:20:41 »

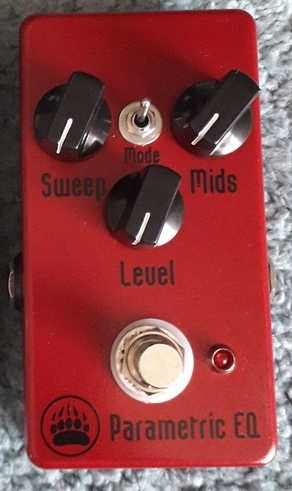

Есть интерес собрать данный сабж. Увидел на просторах интернета и загорелся. Вот:

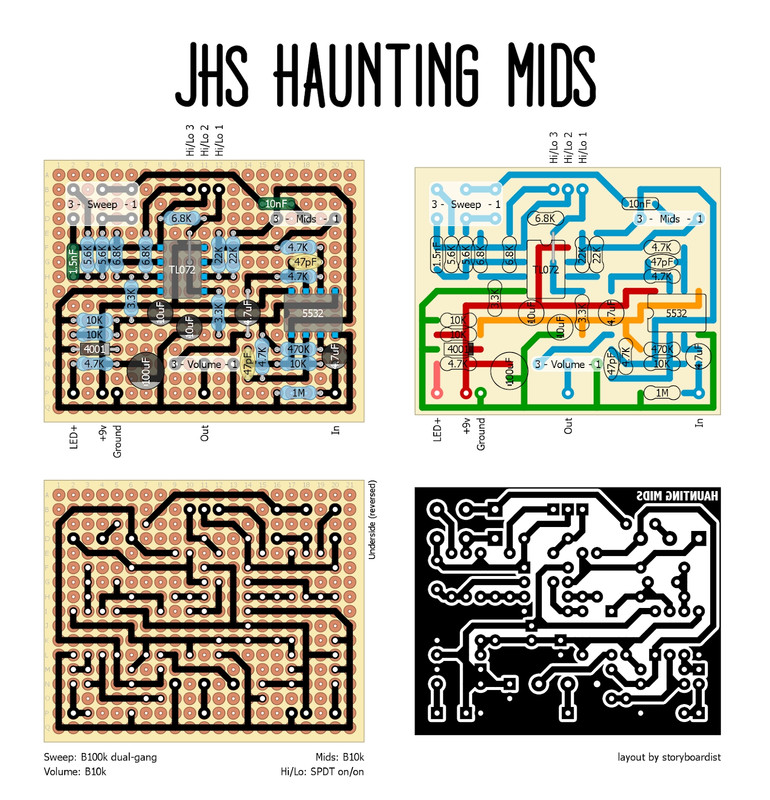

Печатку подсмотрел на широко известном ресурсе.



Немного доработал, в спринте, чтобы было все "onboard".

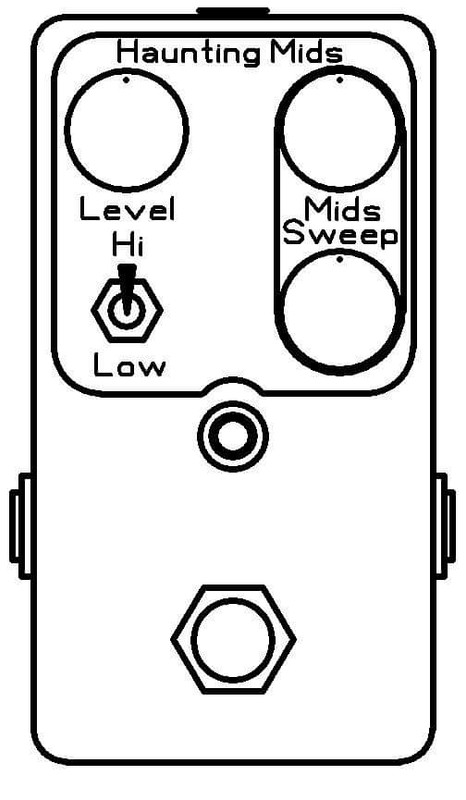

Дизайн будет максимально приближен к оригиналу:

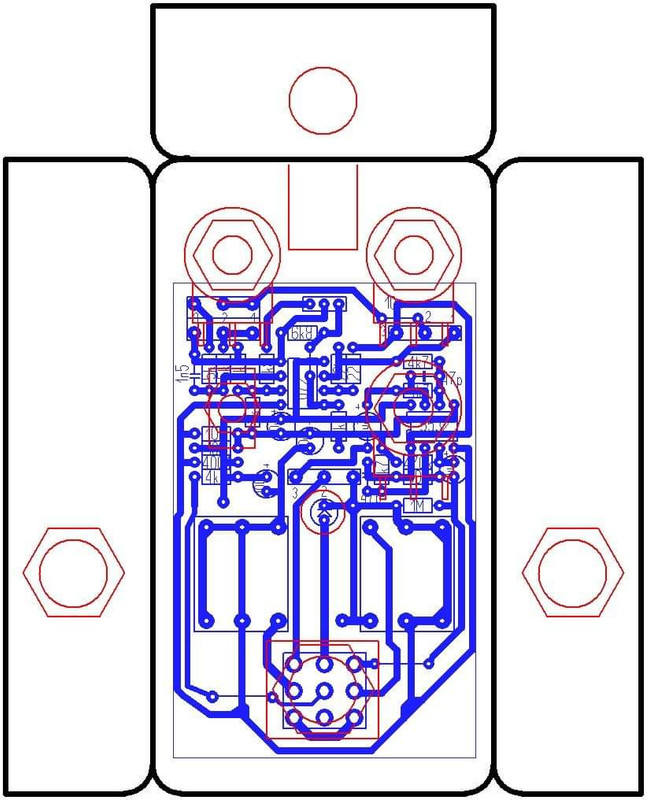

Сделал прикидку под корпус 1590B, как все будет расположено внутри:

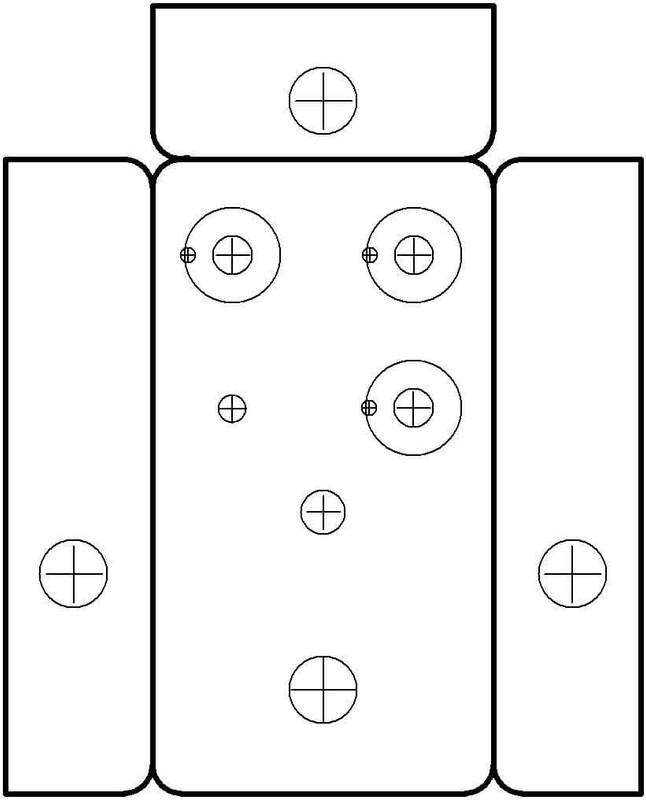

Ну и заодно карту сверловки корпуса:



Детальки уже пришли, буду травить плату.



Собирать какой-нибудь простой бустер как-то скучно, хочется с более широким функционалом, думаю, будет интересно.

... и добавил:

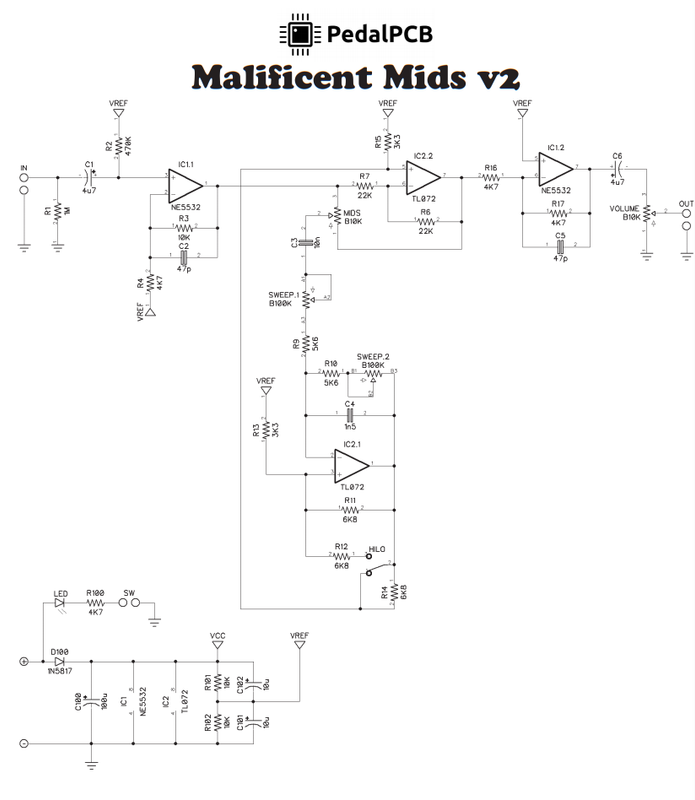

Схема сабжа:





... и добавил:

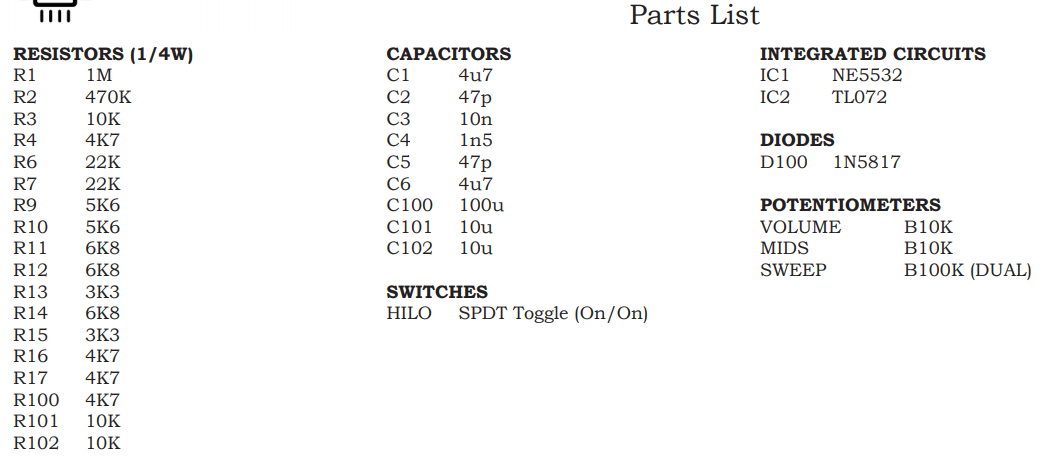

Список деталек:



« Последнее редактирование: Сентября 08, 2019, 19:45:56 от Medvedeff8 »

Онлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Репутация: +24/-2
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #1 : Сентября 08, 2019, 19:47:47 »
Собирал такой. Годный получился.


Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +250/-0
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #2 : Сентября 08, 2019, 19:55:21 »
Extrovert:good:
Думаю, эта педалька - довольно мощный инструмент для гитарного звука, способный оживить даже самую плоско звучащую палку. Или кардинально поменять окрас при необходимости, меняя резонанс середины.

Онлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Репутация: +24/-2
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #3 : Сентября 08, 2019, 20:10:55 »
Extrovert:good:
Думаю, эта педалька - довольно мощный инструмент для гитарного звука, способный оживить даже самую плоско звучащую палку. Или кардинально поменять окрас при необходимости, меняя резонанс середины.
В компановке с овером данная педаль раскрывается полностью. Она способна полностью поменять характер и структуру драйва. Собирай, не пожалеешь.

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +250/-0
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #4 : Сентября 08, 2019, 21:28:34 »
Я так понимаю, педаль должна стоять перед овером, чтоб кардинально менять структуру перегруза?

Онлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Репутация: +24/-2
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #5 : Сентября 09, 2019, 04:37:56 »
Я так понимаю, педаль должна стоять перед овером, чтоб кардинально менять структуру перегруза?
+

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +250/-0
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #6 : Сентября 10, 2019, 15:47:22 »

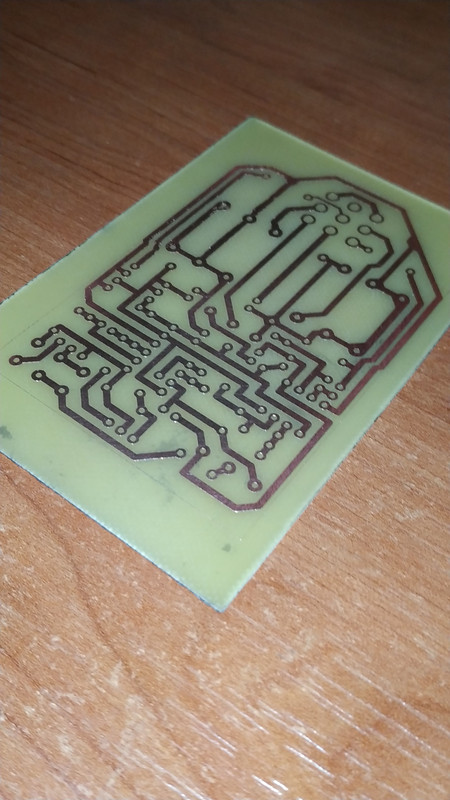

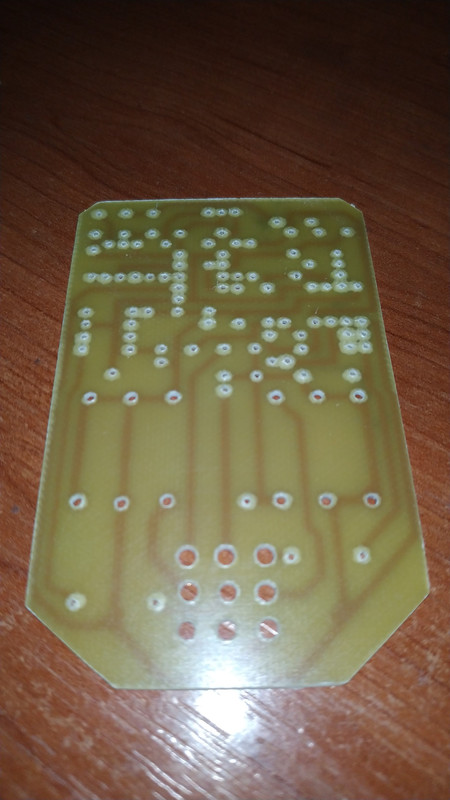

Печатка готова. Вечером буду набивать детальками.




Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2982
  • Репутация: +249/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #7 : Сентября 10, 2019, 17:04:44 »
Отличный прожект! Токма спринт файла не хватает для отъявленных крафтеров лентяев!  :hitrez:

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +250/-0
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #8 : Сентября 10, 2019, 19:00:07 »
Лейка дома, на компе. Как буду дома - закину, для ленивых. Я сам ленивый, взял готовую картинку, допилил в спринте.

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2982
  • Репутация: +249/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #9 : Сентября 10, 2019, 19:26:35 »
Знач я ещё ленивей! ;)

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +250/-0
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #10 : Сентября 10, 2019, 20:48:22 »
Ну я выложу лейку, когда соберу и проверю на работоспособность, ок? А то вдруг не запустится)

... и добавил:

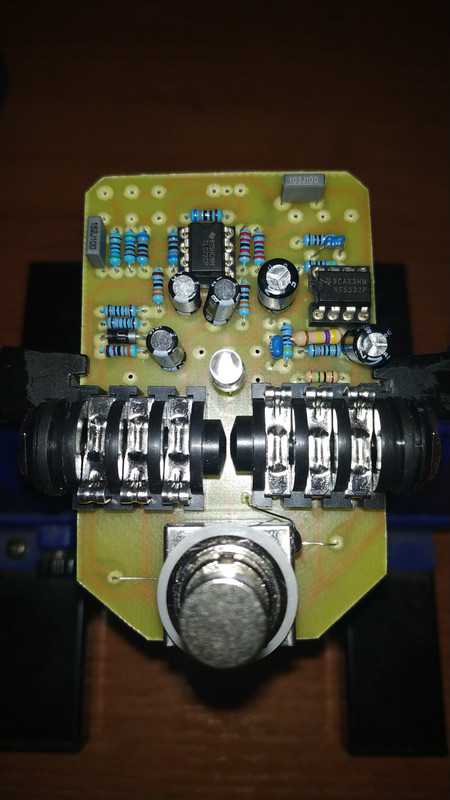

Набил платку детальками.


« Последнее редактирование: Сентября 11, 2019, 01:42:08 от Medvedeff8 »

Онлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Репутация: +24/-2
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #11 : Сентября 11, 2019, 05:09:15 »
Дядька, печатку с помощью фоторезиста делал?

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +250/-0
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #12 : Сентября 11, 2019, 06:44:56 »
Нет, лутом обычным...

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +250/-0
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #13 : Сентября 12, 2019, 17:36:46 »
Собрал схему, проверил, работает. Теперь можно и лейку выложить (для ленивых)  :crazy: Воть:

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1402
  • Репутация: +130/-0
  • На мой век металлолома хватит...
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #14 : Сентября 12, 2019, 18:00:12 »
Ух ты, спасибо!
