можно топологию тут подсмотреть = https://www.pedalpcb.com/product/malificentmids/

Вначале:

Возбуд - штука непредсказуемая... Удивительно только, как явно НЕхайгейновая примочка приподнесла такой сюрприз.

Затем:

Неустойчивость работы для данной схемы - явление вполне ожидаемое

Вообще-то, это называется "взаимоисключающие праграфы"

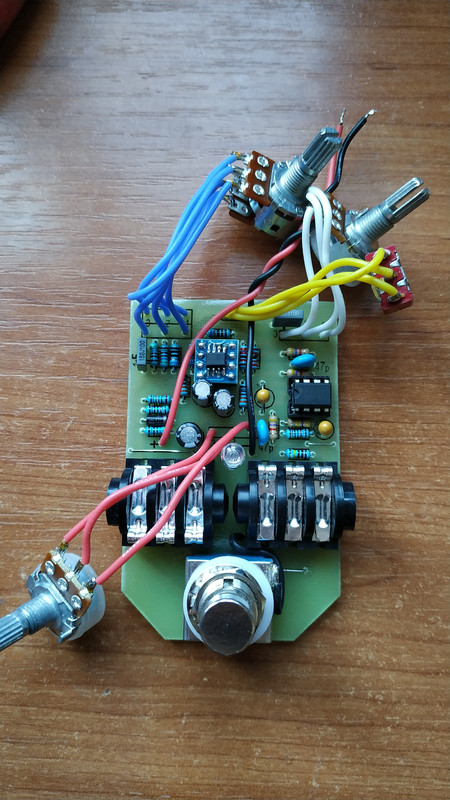

Педаль у клиента. Она ему нужна постоянно. Устранил, подъехал и поменял 072-ю на TS912. В общих чертах объяснил ему причины. Клиента всё устроило. С 912-й работает хорошо, без каких-либо артефактов, и даже меньше шумит.

... и добавил:

Когда буду делать следующий экземпляр, попробую сделать по новой лейке, может и с 072 заработает нормально.

Ок, на будущее учту.

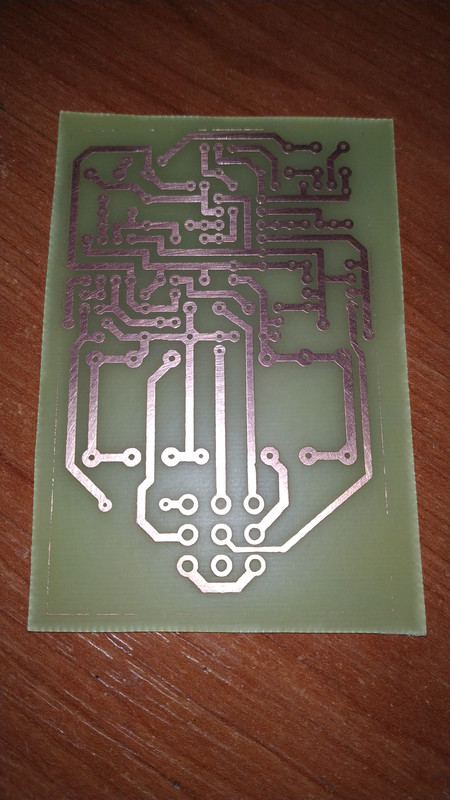

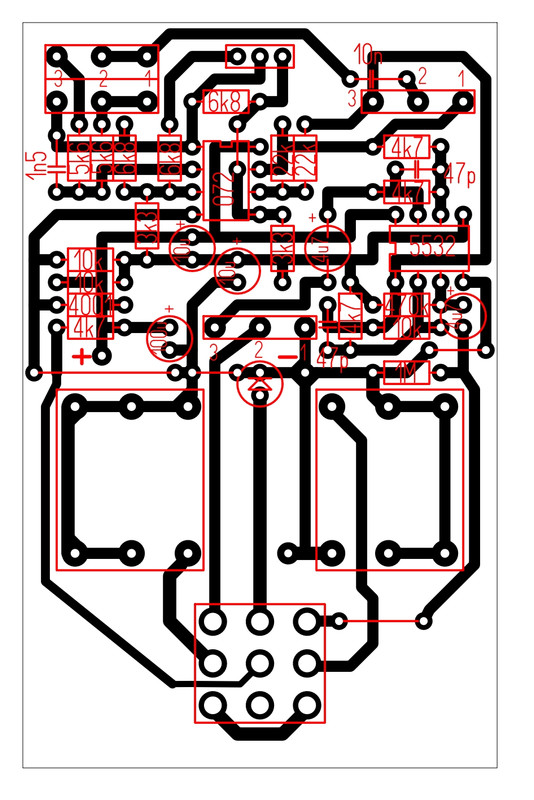

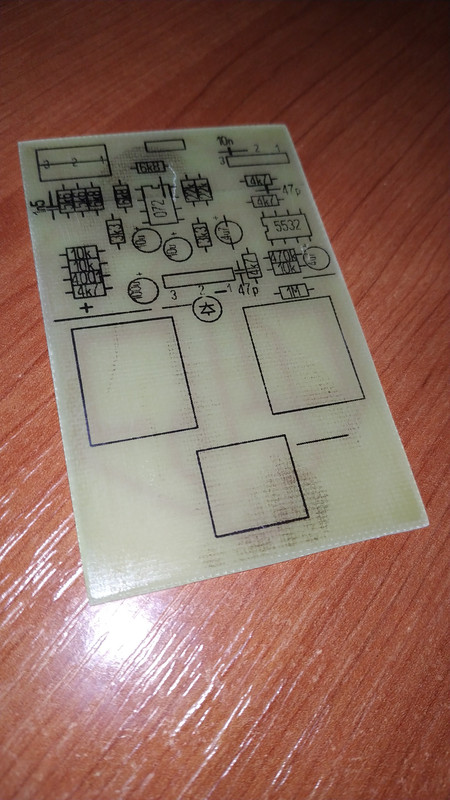

Вобщем, тоже буду скоро делать эту примочку , но немного переделал печатку , начитавшись про самовозбуд , без длинных земляных путей )) . Хоть и не всё на плате, но мне и так нормально будет. Спасибо автору за проэкт !!

В общем, как-то так... Трассировку изменил, укоротил все дорожки по питанию, но с 072-й упорно выдаёт артефакты. Очень тихо, и почти незаметно, но есть. Есть подозрения, что попросту микра какая-то палёная. Опять воткнул 912-ю, и с ней всё гут... Ну и ладно. Работает, и хорошо)

Бракованные TL072. Попадались несколько раз. Причем даже из разных магазинов. Замена на ближайшие функциональные аналоги решала проблему. Кстати, в этой схеме тоже. Выпаял, поставил панельку на всякий случай. Поставил пока 4558. Все ОК.

Буквально несколько дней назад я где-то (на Веге, вроде) прочитал, что китайцы перемаркировывают 358-е даже в такие недорогие ОУ, как 072. Теперь привожу исходный пост:

...заметил на фоне основного сигнала какой-то мелкий подгруз, легкое зудение, которое сразу и не заметишь, если не сидеть прямо напротив кабинета. Путем манипуляций с микросхемами, было выявлено, что зудит TL072, очевидно попалась какая-то бракованная. Впихнул вместо нее первую попавшуюся подходящую микросхему, и все стало чисто, инцидент исчерпан, и был забыт.

Так вот, у 358-го выходной каскад работает без смещения (класс В), а искажения "ступенька", продуцируемые таким ОУ, прекрасно слышны именно на чистом звуке. И именно, в виде лёгкого подзуживания. Кроме того, ТС писал, что шум с 912 стал меньше, и я ему ответил, что это ненормально, такого быть не должно. Ну, так если это и в самом деле 358, то всё становится на свои места.
Medvedeff8, а вы не могли бы провести такой эксперимент с этими лже-072: временно установить R 1...2 кОм между выходами ОУ и общим (эта мера переводит вых. каскад в режим А). Зуд должен пропасть.
