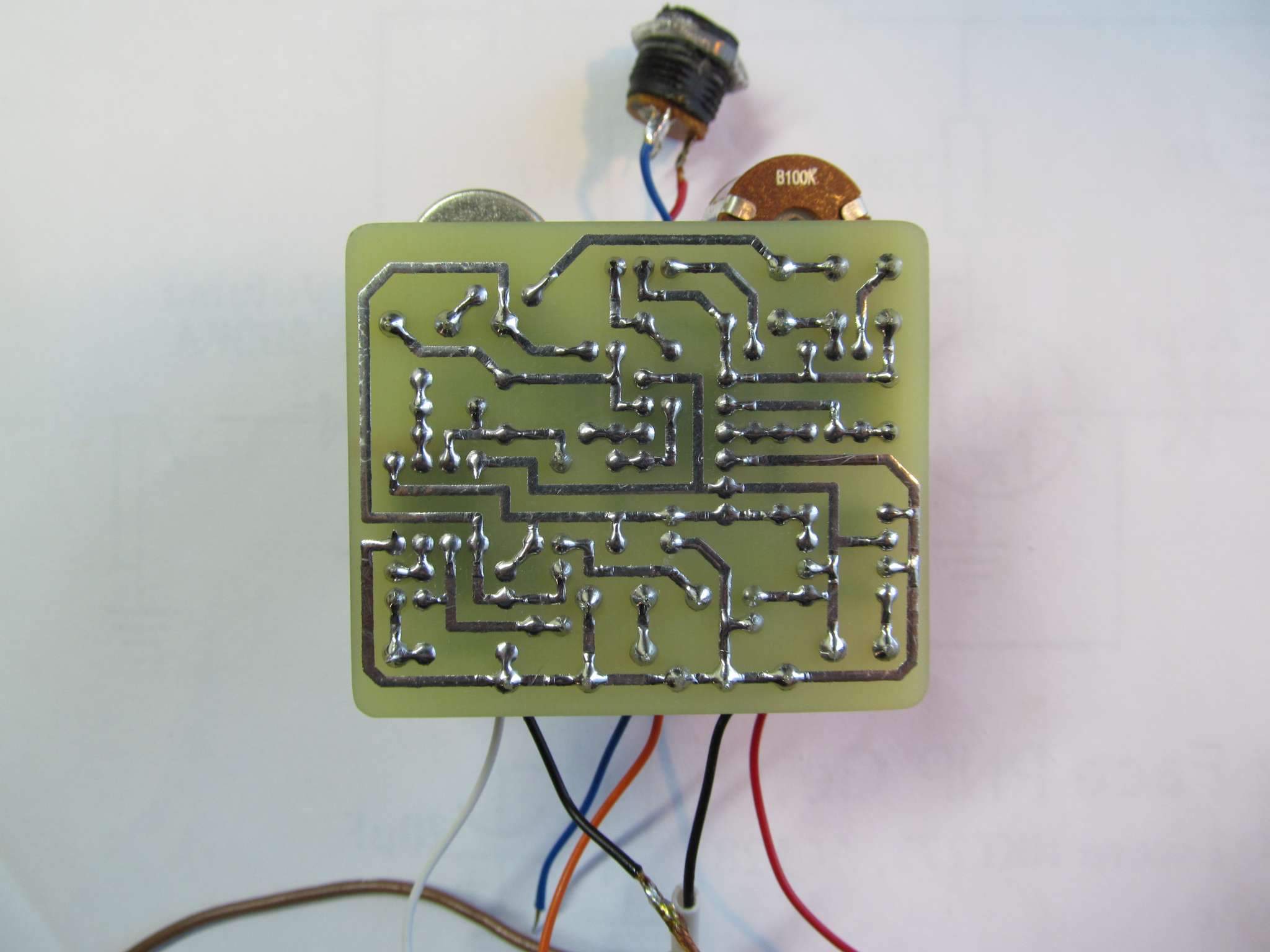

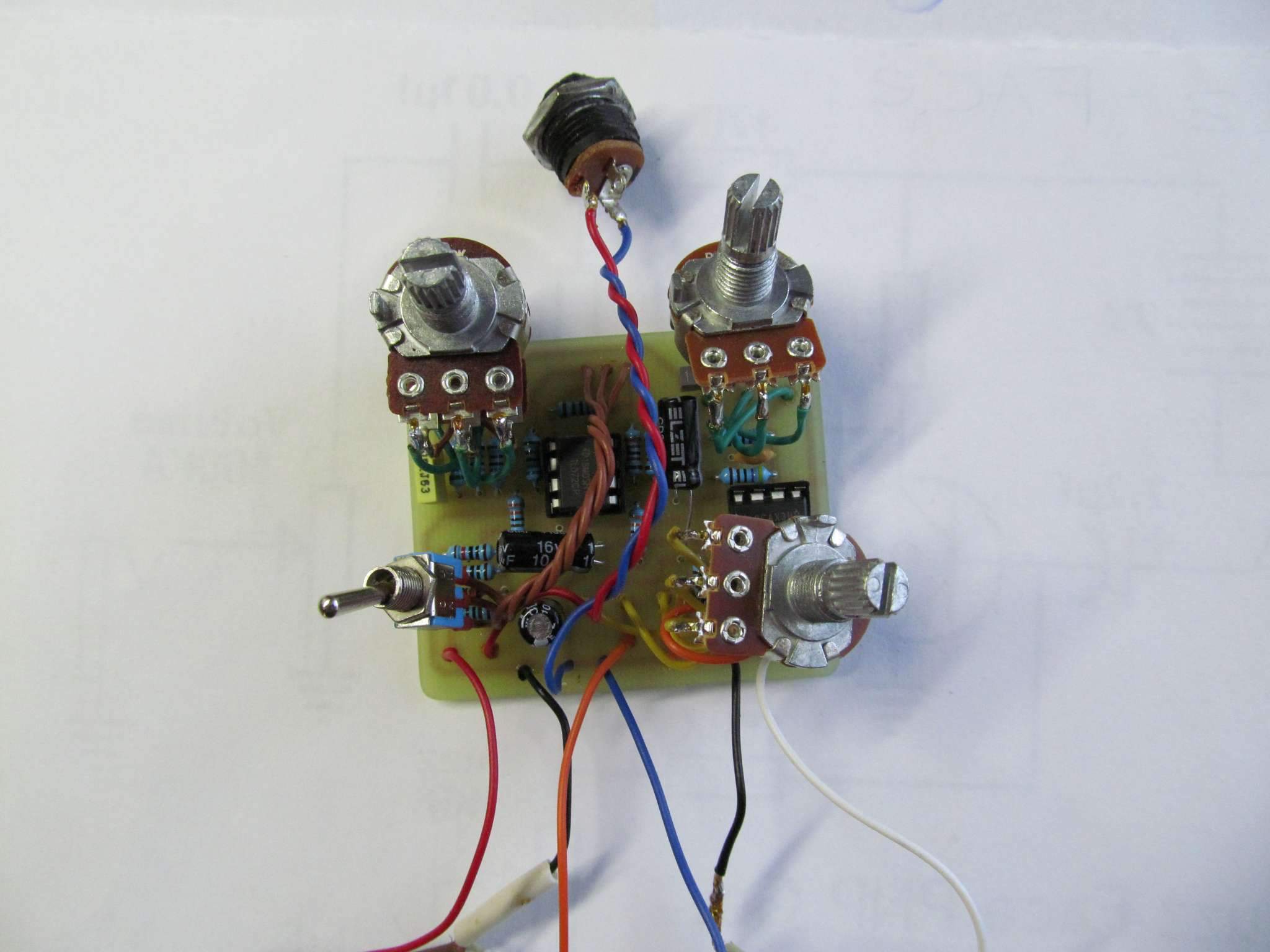

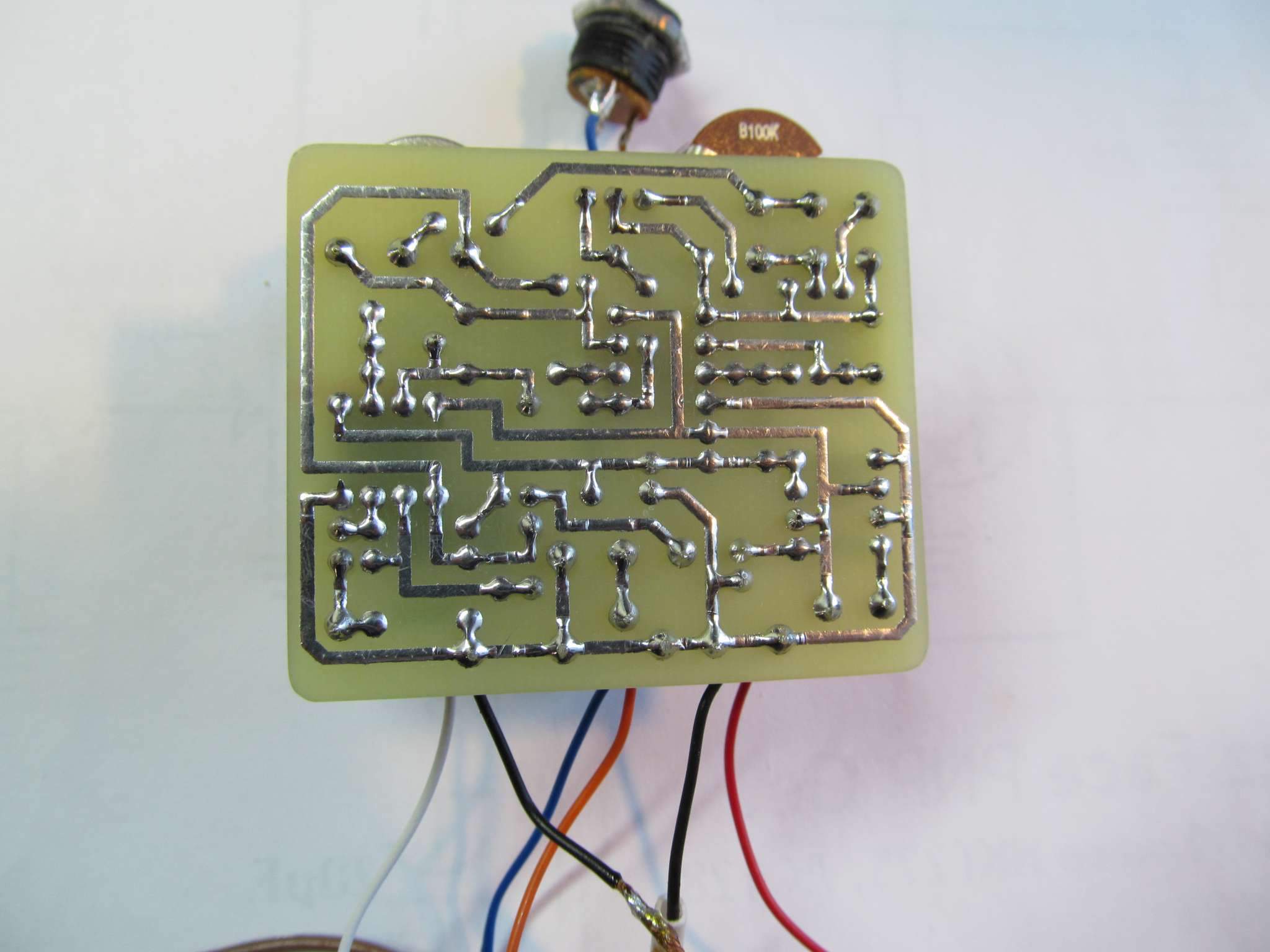

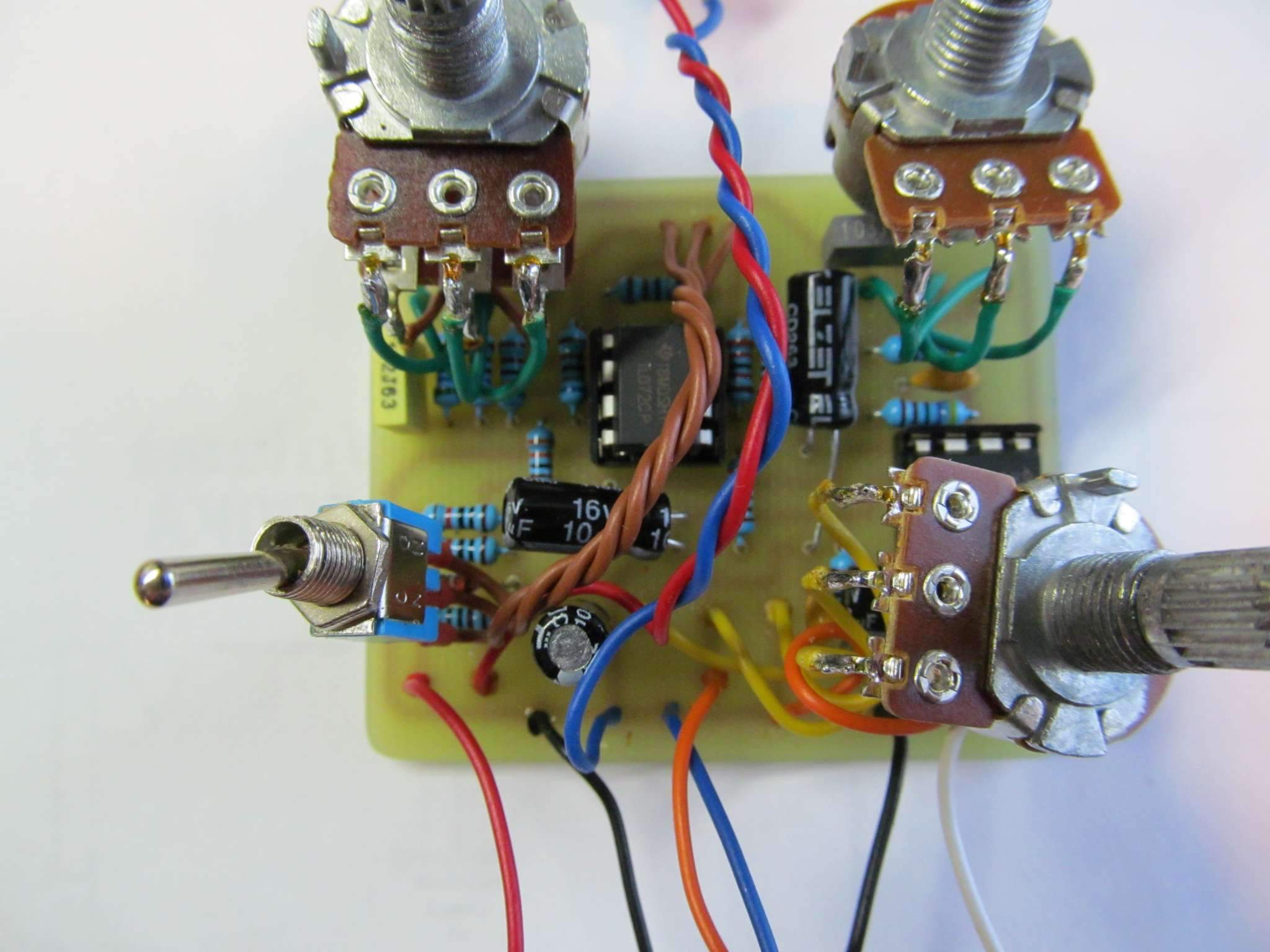

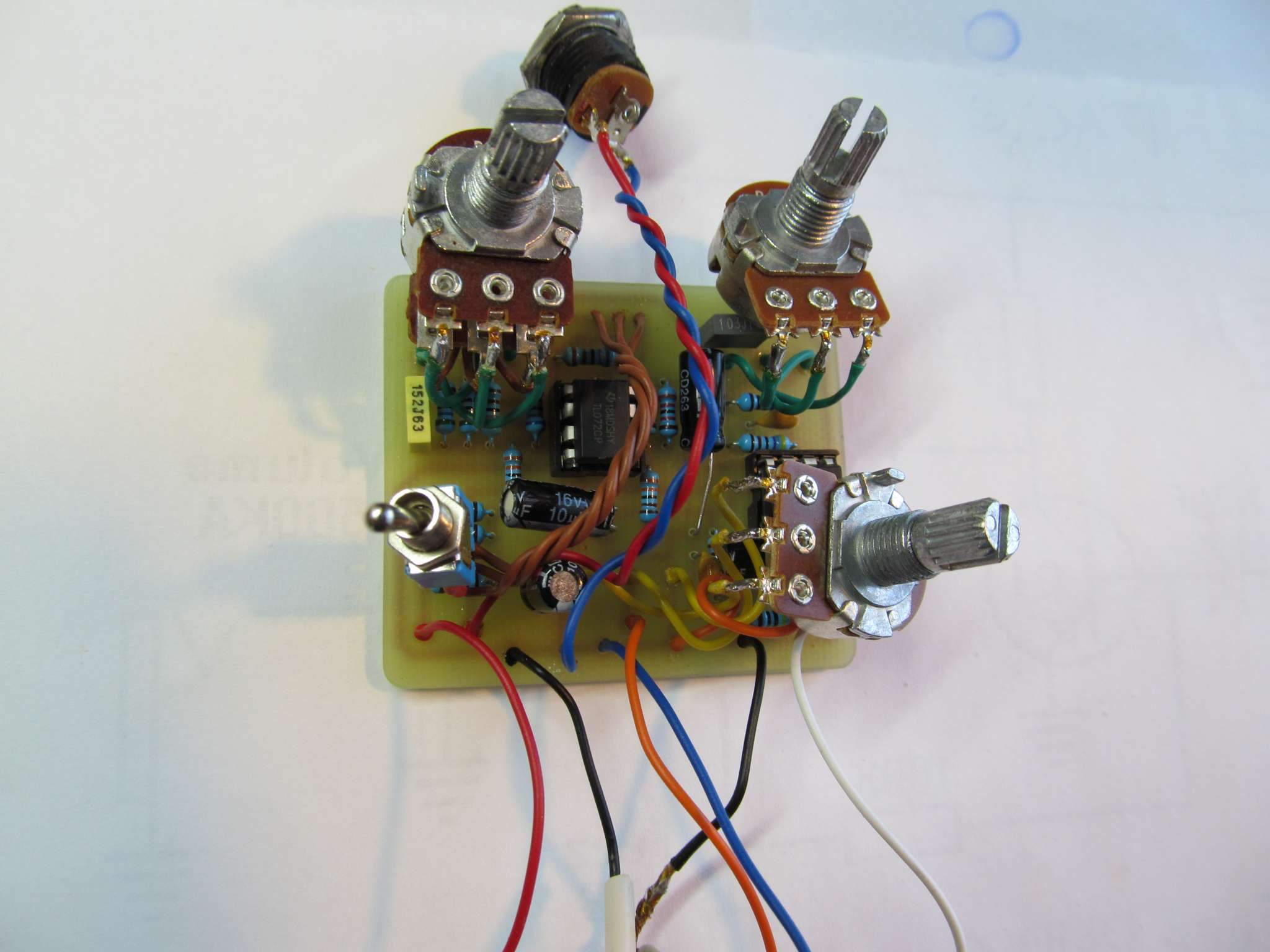

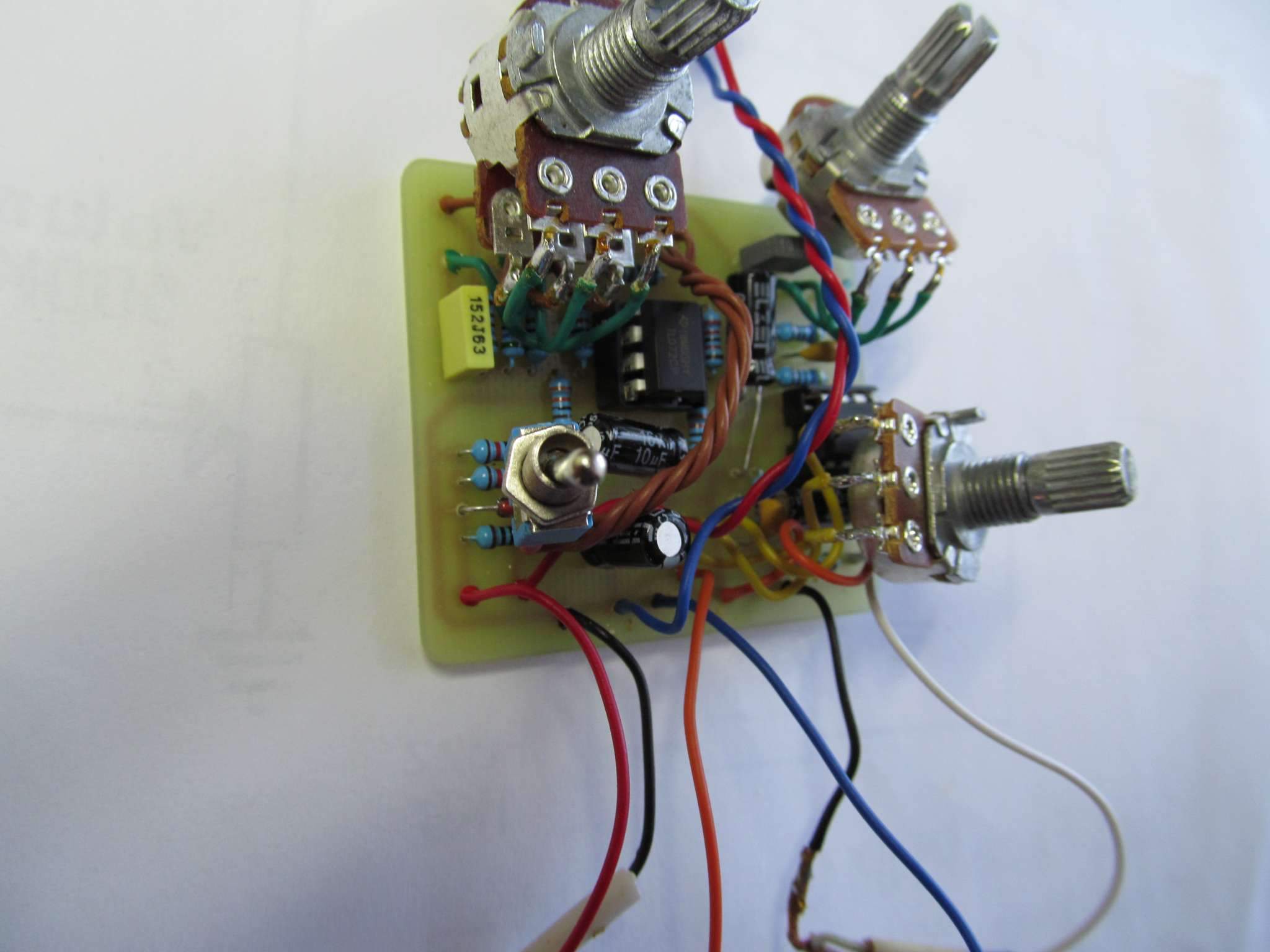

Вот спаял себе тоже этот мид бустер. Завелась,  работает,частоты регулирует. Правда, пока пробовал только на чистом, надо ещё с разными жужалками подключить. Есть незначительное подзуживание  в звуке, хотя и земля на плате самая короткая . Микросхемы ставил ТЛ072 и НЕ5532 . Попробую поменять 072 на 4558 , а так доволен, делаю корпус.

 А микросхемы эти вы на Pedal- Parts покупали ?

Отож...

Обычно у Влада всегда качественные детали, беру уже много лет у него всё для примочек.Ну микросхемы -это понятно, видно такая партия пришла. Ставил вместо 072  JRC4558 - звук чистый с ней, может её и оставлю, это ж аналогичные ОУ

Да, вполне можно её и оставить. А 072 разные пробовал, и с педалрартс, и с местных магазинов - один хрен. Я уж и не знаю, где их теперь закупать...

Да, раньше были 072 фирмы ST это оригинал я так понимаю. На Алиэкспрессе смотрел тоже без значка ST . Магазины же тоже там затариваются в основном

Брал 353 на педалпартсе, та же петрушка. Так что пока только 4558 и TS912 как вариант...

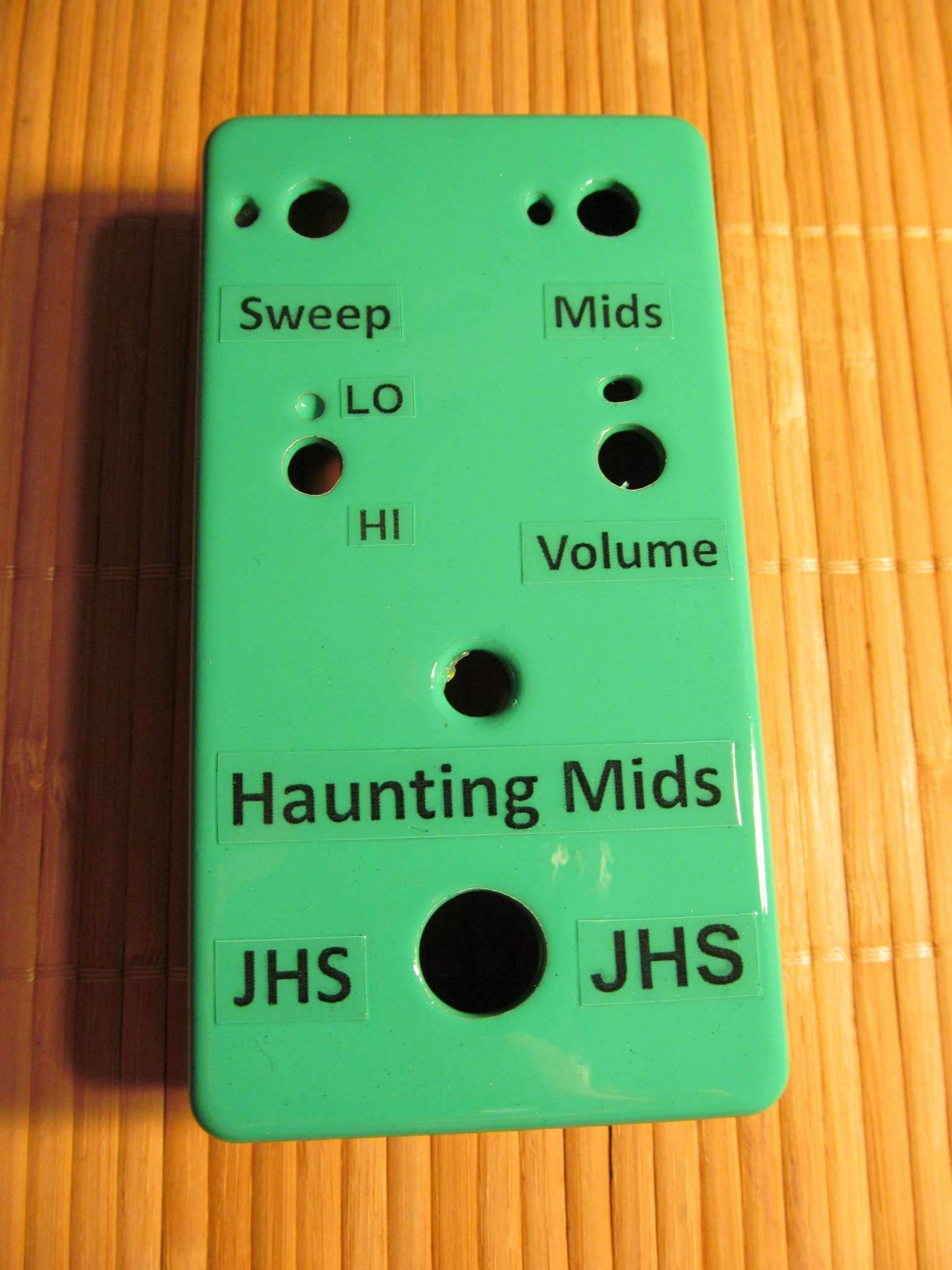

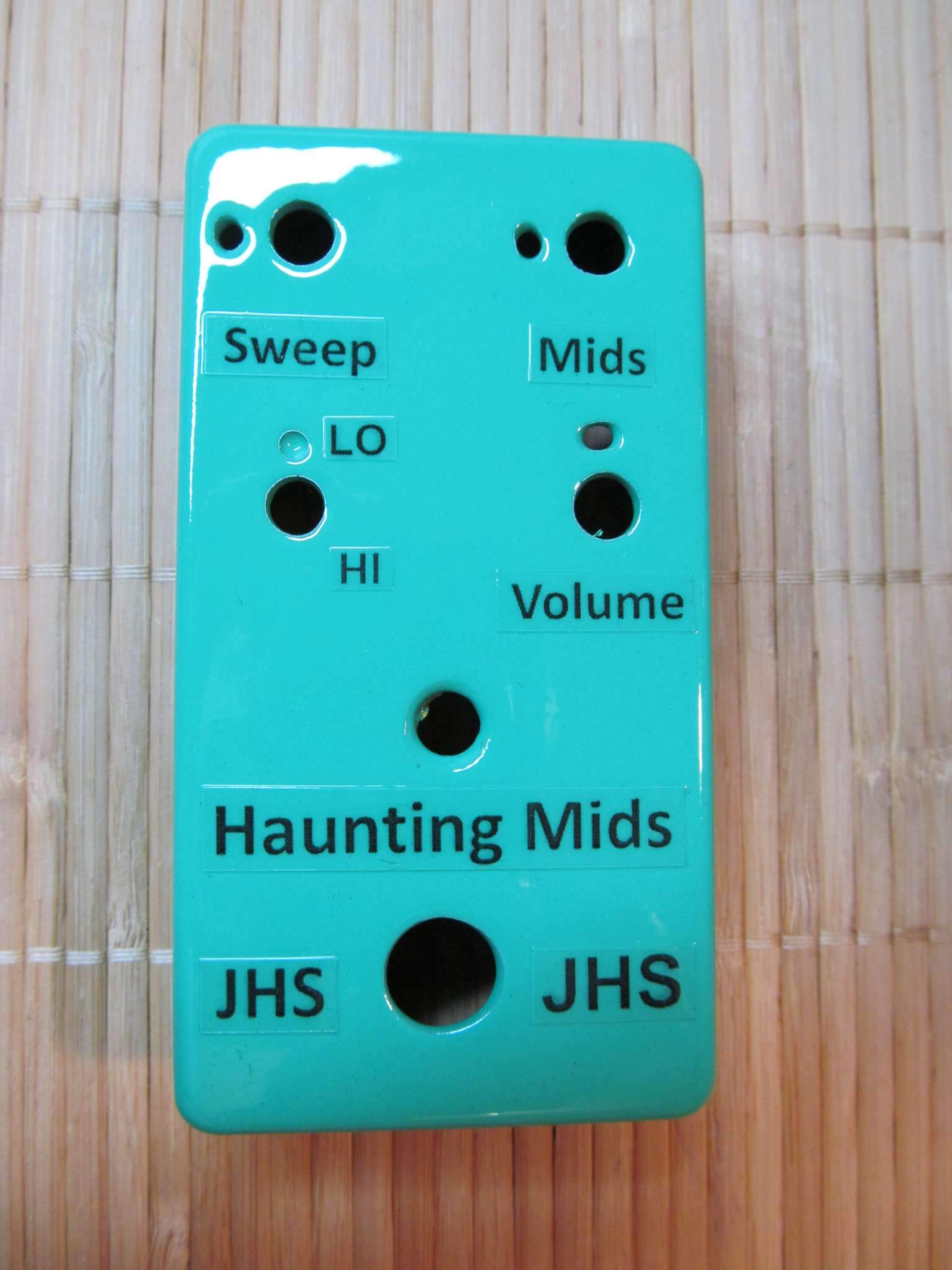

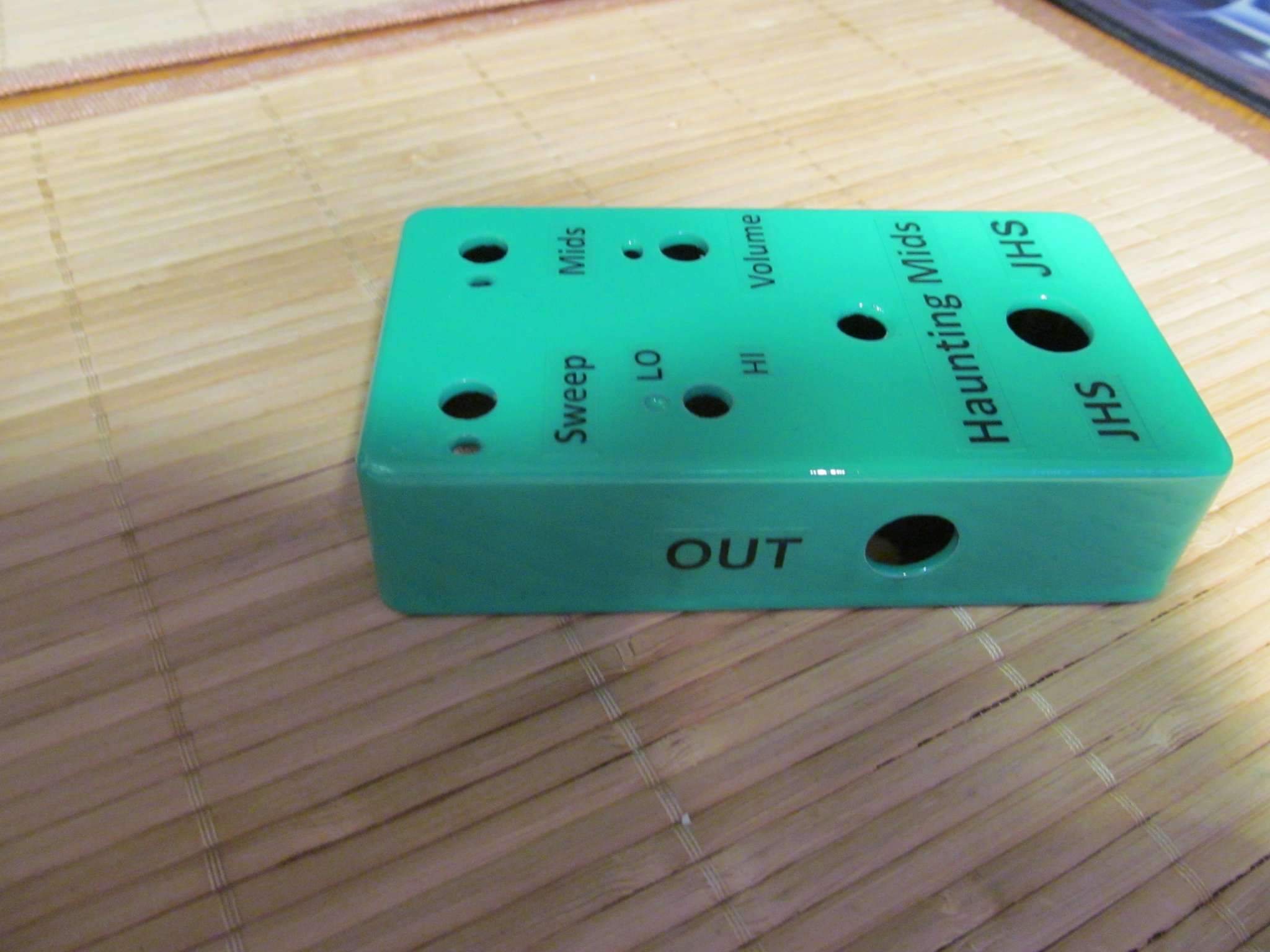

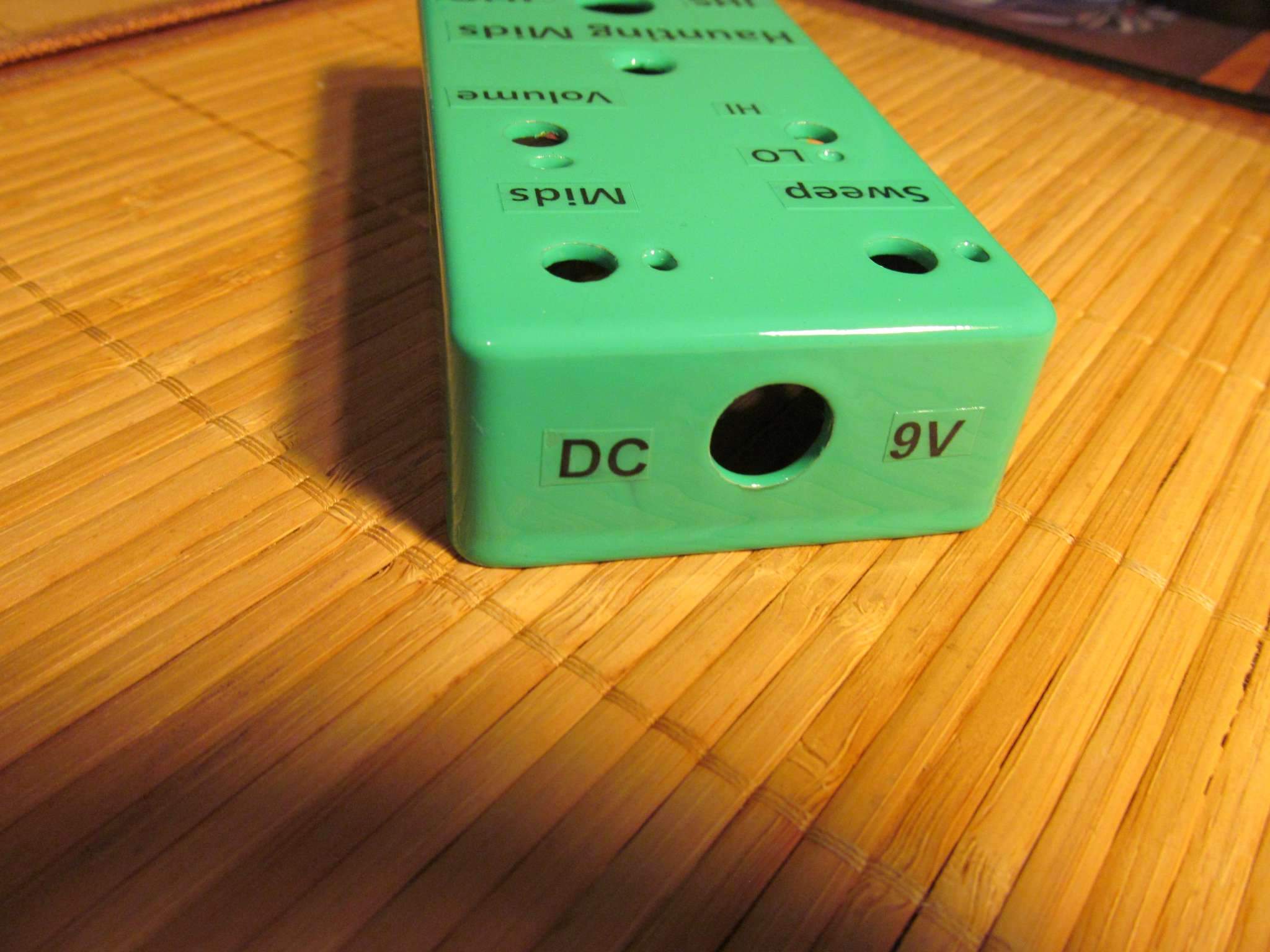

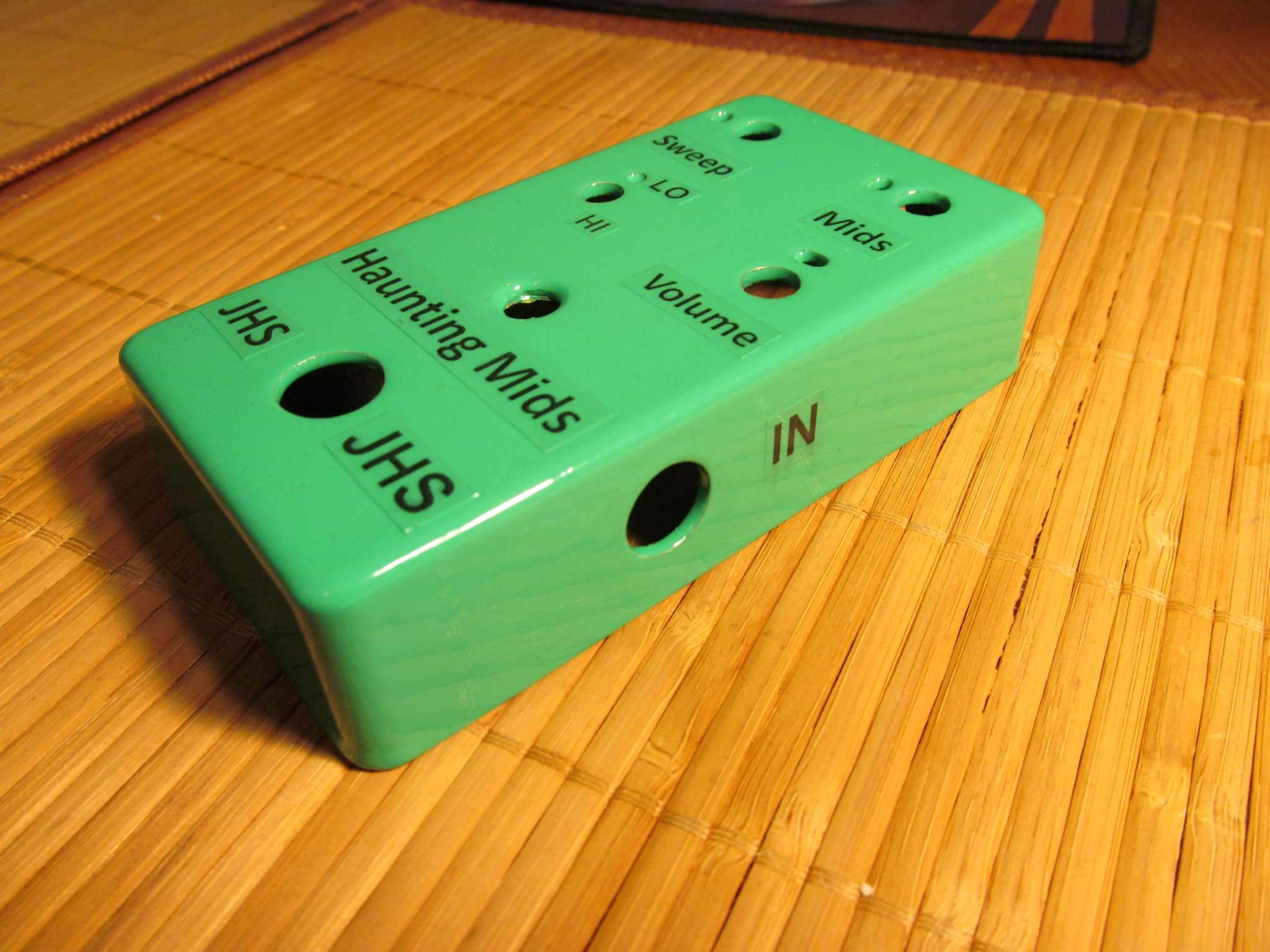

Вот сделал корпус для бустера, покрасил и вскрыл лаком.

Симпатичный кирпичик. На будущее - если фальшпанель не планируется, а ручки потенциометров мелкие, то отверстия под упорный усик потенциометра не нужно сверлить насквозь. Изнутри сверлится несквозное отверстие. Если сверлить насквозняк, эти отверстия будут видны, ручка потенциометра небольшого диаметра не перекроет.
Ну и как по мне, вторая надпись JHS лишняя. Да и вообще, если без претензий на клон, то бренд указывать вообще не стоит. Достаточно просто названия, для понимания сути педали.

... и добавил:

Dying Fetus, ну как успехи?

Я сейчас стараюсь делать все примочки минимально возможных размеров . Эти мелкие отверстия мне вообще глаз не муляют и погоды не делают, а вот при сборке очень выручают- переменники надёжно фиксируются в одном положении и не прокручиваются. Их почти не заметно , и плюс подбираю ручки чтобы закрывали. И к тому же впотай изнутри их не выйдет засверлить, так как высота этой ножки почти такая же как толщина корпуса, так что всё равно вылезет наружу. .. Надписи делаю так всегда с фирмой и моделью примочки , чтобы потом не забыть и перепутать. У меня такой стиль- типа как клон, но под себя ) Всё равно играю только я сам на них, это не для продажи ))  Спасибо за проэкт !
