Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #120 : Января 04, 2020, 22:51:24 »
Medvedeff8, принтер не смог глянцевую фотобумагу прокатить, сегодня принёс потоньше из загашников. На днях распечатаю) Интересно про 72ые. Палево привозят нам или нет

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #121 : Января 04, 2020, 23:53:04 »
Дык, от вас до нас не так уж и далеко...

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #122 : Января 05, 2020, 15:46:32 »
Чот всё забыл. пол платы норм, половину перегрел  :7: :pozor:
Как макет поййдёт
(нажмите чтобы показать/спрятать)

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #123 : Января 05, 2020, 15:56:07 »
Да, поплыло маленько. Ну на попробовать хватит, главное, шоб между дорожками не замыкало.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #124 : Января 05, 2020, 16:01:05 »
Да, поплыло маленько. Ну на попробовать хватит, главное, шоб между дорожками не замыкало.

где были сомнения прорезал, потом при сверловке ещё пройдусь в спорных местах

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #125 : Января 06, 2020, 19:57:03 »
Чот всё забыл. пол платы норм, половину перегрел  :7: :pozor:
Как макет поййдёт
(нажмите чтобы показать/спрятать)
Именно через это я уже давно перешёл на плёночный фоторезист. Там таких приколов не бывает

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #126 : Января 06, 2020, 21:49:30 »
Как по мне, дороговато выходит. Журнальная бумага дешевле выходит. При некоторой сноровке и ЛУТом можно делать вполне приличные платы. А при наличии термотрансферной бумаги - так вообще красота.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #127 : Января 06, 2020, 22:09:45 »
Как по мне, дороговато выходит. Журнальная бумага дешевле выходит. При некоторой сноровке и ЛУТом можно делать вполне приличные платы. А при наличии термотрансферной бумаги - так вообще красота.
Да , может и так. В фоторезисте тоже куча нюансов есть. У меня больше всего  проблем было с низкой контрастностью черно-белого шаблона на плёнке. Приходилось почти каждый шаблон дорисовывать черным маркером. На принтере настройки ничего не помогали. И тут случайно я узнал как повысить контрастность шаблона. Оказалось, надо просто взять графитовый грифель от простого карандаша , а ещё лучше стержень от любой дешёвой пальчиковой батарейки старого образца , и натереть ножиком тонкой стружкой на сторону отпечатанного шаблона. И потом пальцем втирать стружку в тонер . Потом просто чистой тряпочкой стереть лишнее с прозрачных дорожек.  Этот метод реально работает , я уже только так делаю. Теперь УФ -лампа просвечивает только там где надо , и не захватывает не нужное.

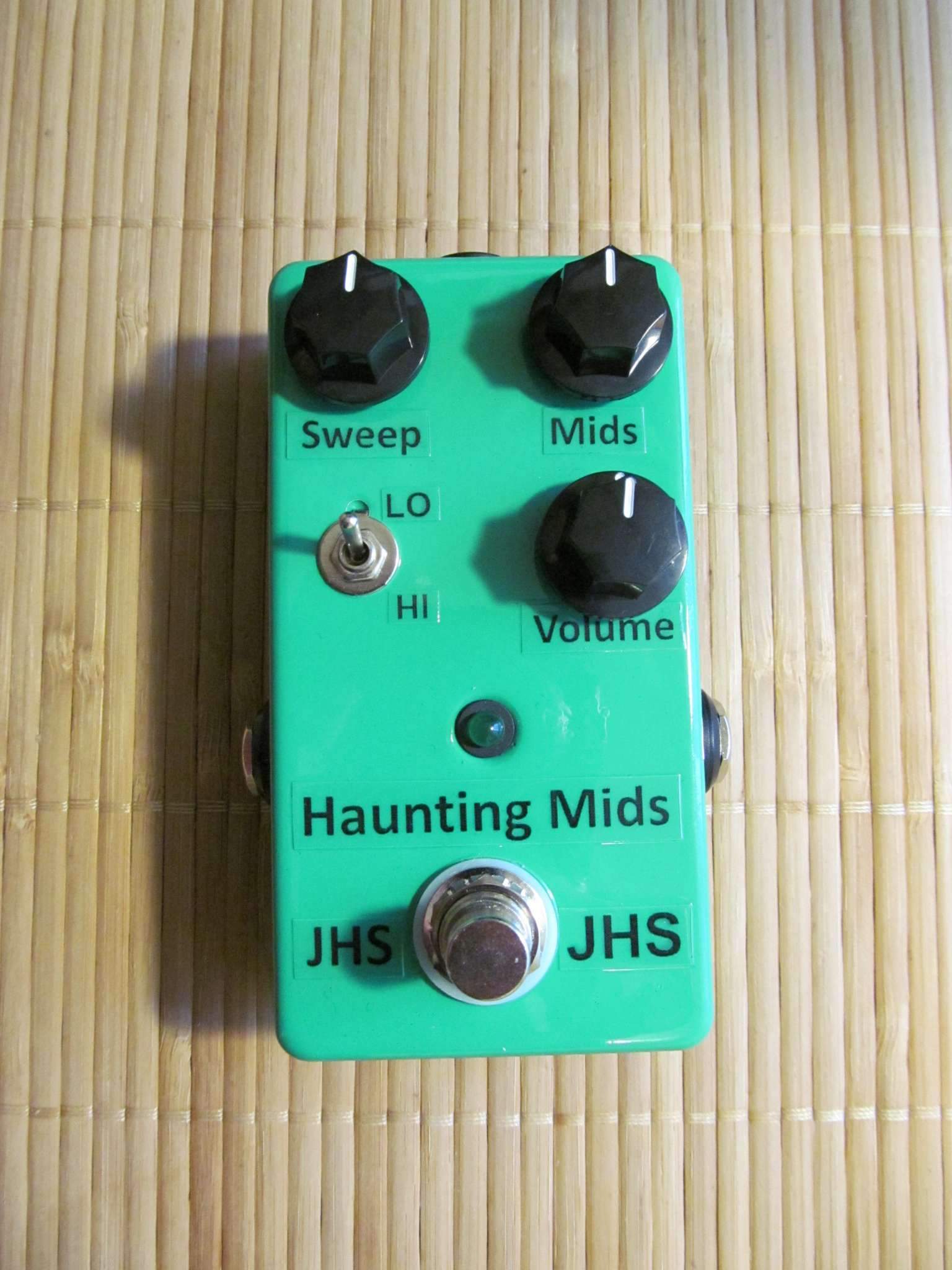

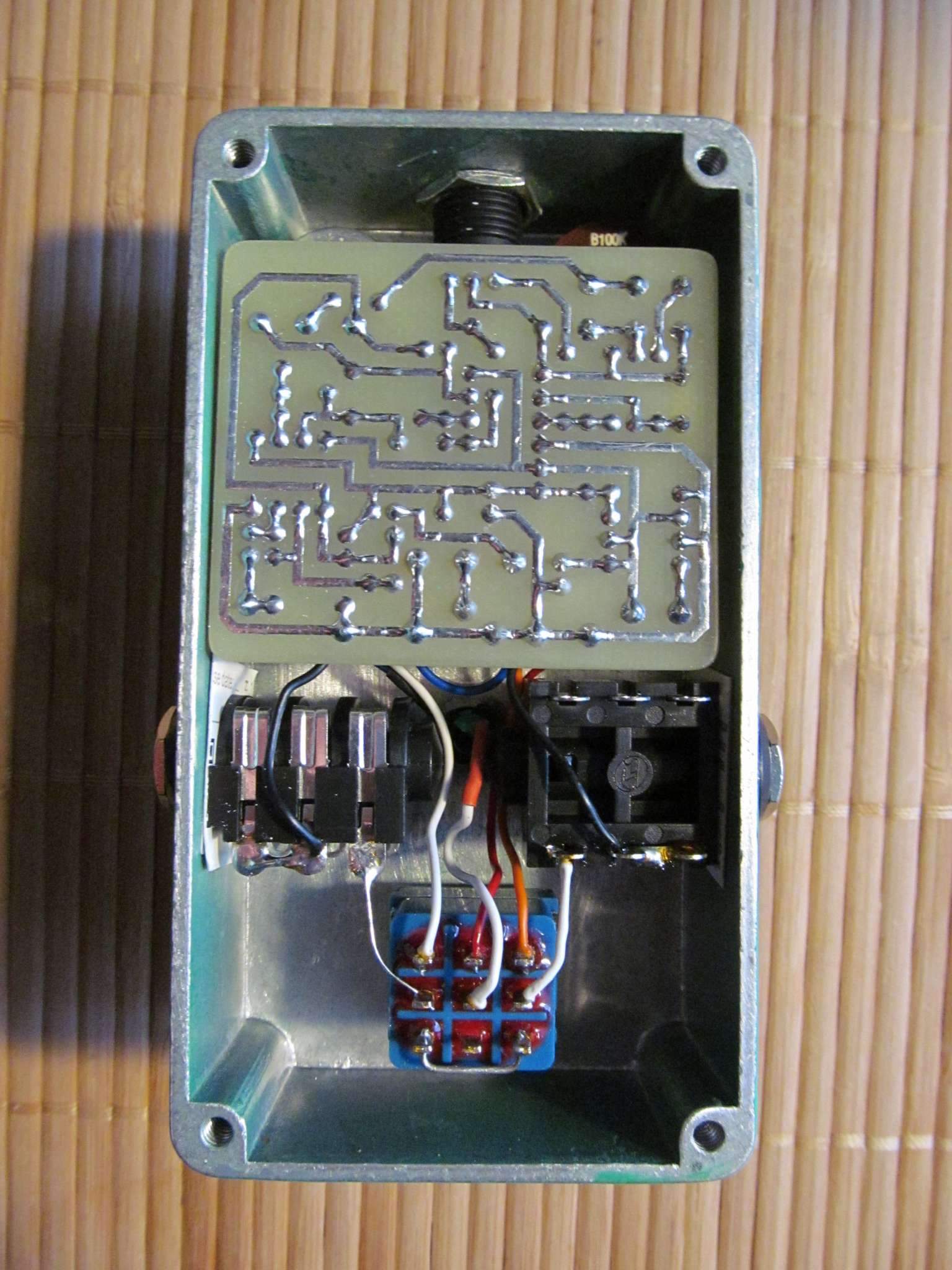

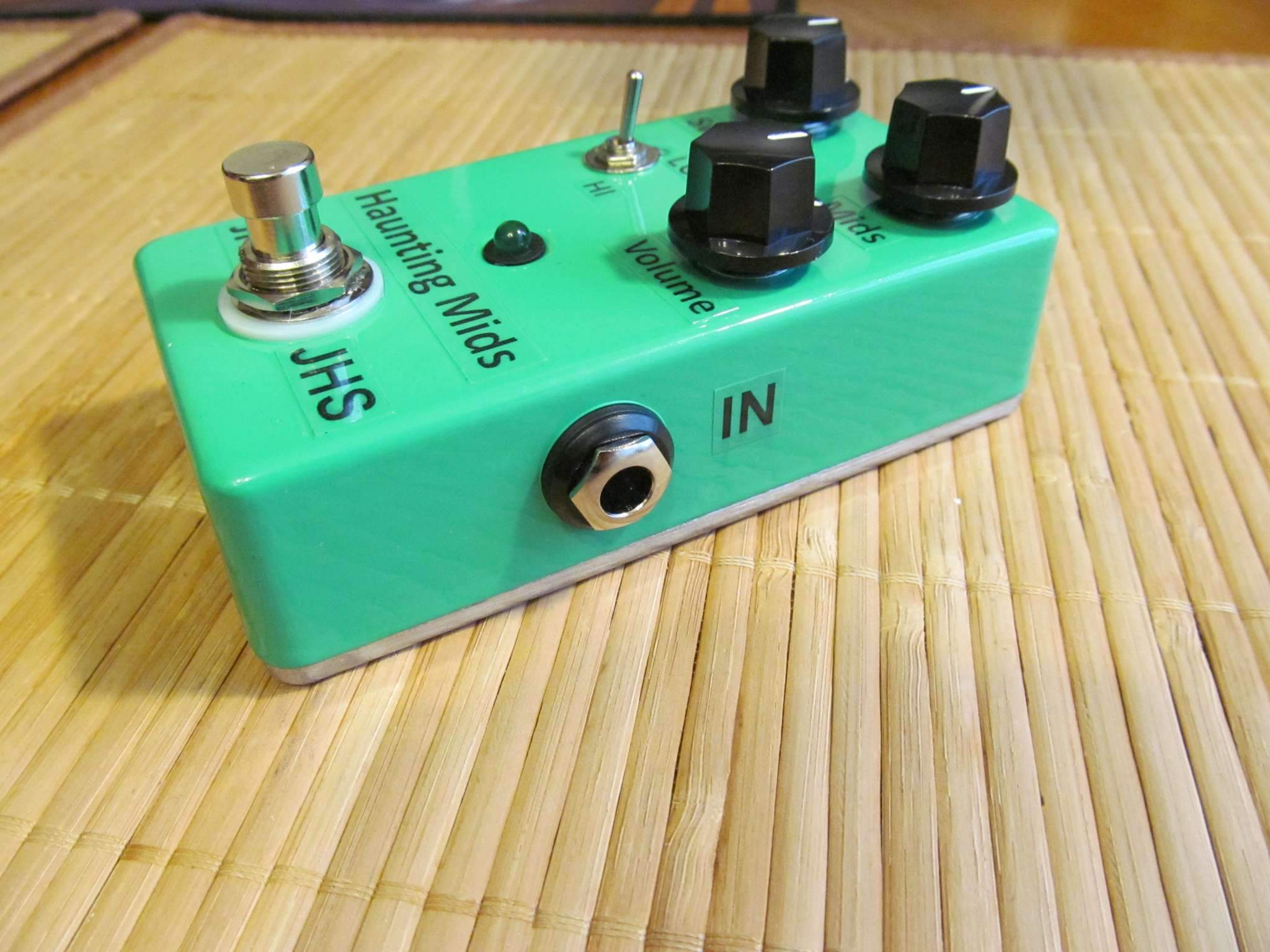

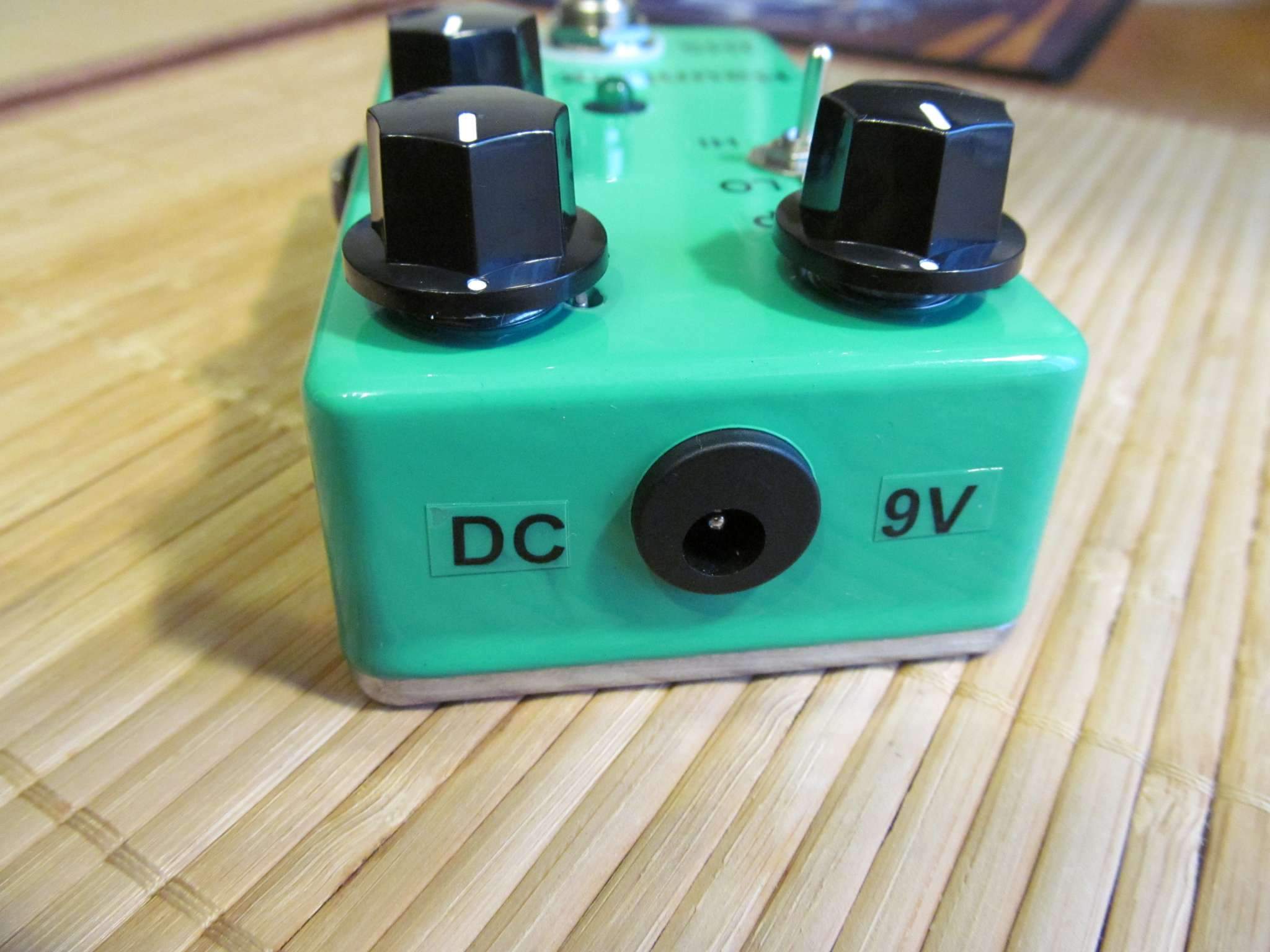

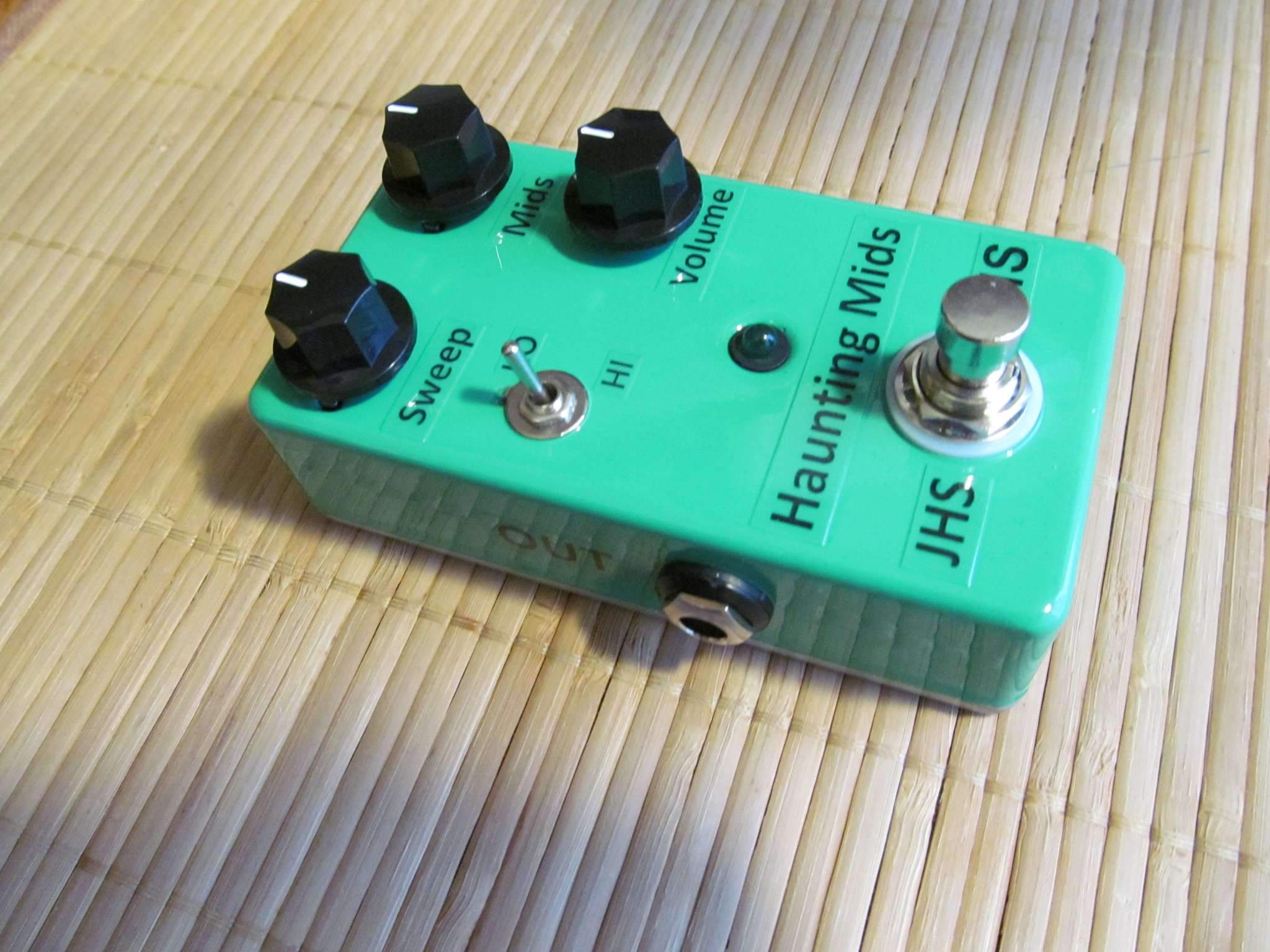

  Сделал подарок себе на Новогодние праздники- собрал полностью Мид бустер) Всё отлично работает . Интересная особенность- в средних положениях ручек частот звук такой же как и через Байпасс ) . Это тоже написано и в мануале к данной примочке , и проверено мною вживую ))
« Последнее редактирование: Января 06, 2020, 22:17:53 от High Hopes »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #128 : Января 07, 2020, 00:41:23 »
есть фоторезистю хз где. щас понял, что свёрла все тупые. нафиг. лучше у китайцев плату заказкать

Оффлайн Tony Boom

  • Завсегдатай
  • ***
  • Сообщений: 262
  • Репутация: +29/-1
  • GuitarPlayer.Ru fan!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #129 : Января 07, 2020, 00:46:22 »
День видимо не по феншую сегодня.
Я вот сегодня шаблон 2 раза перепечатывал, а потом фоторезист к плате утюгом "прикипел".


... и добавил:

... 4 раза  :)

... и добавил:

High Hopes, попробовал графитом, видимо перестарался, весь шаблон стал серым, плотность черного безусловно повысилась, но прозрачность дорожек не понимаю как сделать  :(
« Последнее редактирование: Января 07, 2020, 12:15:18 от Tony Boom »

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #130 : Января 07, 2020, 13:40:15 »
По ходу, с фоторезистом тоже своих заморочек хватает)

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #131 : Января 07, 2020, 21:42:06 »
Товарищи а теперь подскажите пожалуйста как правильно подключать это чудо в цепочке ? Я уже наигрался , ставил сначала её перед педалями дисторшина , и кручение ручек на JHS HM не очень меняло что то в звуке , а когда подключал после перегрузов ( MXR Dist+ , Boss dist ), то было уже повеселее - явно слышно картину сдвига полосы влево или вправо , и прибавление середины ручкой Mids . Саму структуру перегруза педалька не трогает , мне очень нравится. Наверное в миксе с группой она будет очень выручать, если гитара будет теряться

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #132 : Января 07, 2020, 22:06:22 »
High Hopes, если включать перед полупроводниковыми педалями перегруза, эффект будет слабо заметен, но все же меняется. Можно делать акценты на определенные частоты, и поднимать гармоники.
 Но особенно эффект был заметен при включении в красный канал месы, в связке с восьмиструнным пассивным баритоном, с которым обычно меса невнятно бубнила. Эффект просто потрясающий, сразу появляется отчетливое дж-дж, и выбором положения ручки sweep можно подобрать нужную частоту, при которой есть и атака, и тело. Тубскример в сравнении дает менее выраженный эффект, слегка подогревает, но не то.
 А так, то можно по всякому включать, хоть в сенд-ретурн усилителя. После фузов тоже интересно, тот же фузфейс можно несколько разнообразить.
 И данная педалька может не только бустить, но и вырезать, не забываем. То есть, какой-нибудь жирный овер можно неплохо подсушить, сделать звук более агрессивным. Причем, вырезать более красиво получается с верхним положением тумблера, когда полоса выреза узкая, а вот бустить, как по мне, красивее широкой полосой, когда тумблер вниз.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #133 : Января 07, 2020, 22:19:40 »
 Medvedeff8  , спасибо большое ! Так и есть

Оффлайн Medvedeff8 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Буду собирать мидбустер JHS Haunting Mids
« Ответ #134 : Января 10, 2020, 23:27:36 »
Сделал более удобную в изготовлении плату. Меньше всяких перемычек, быстрее травится.

Вот:

https://drive.google.com/open?id=16CfR5GJ6ooCzDN51Sm8M_PyekoYEmbvv
« Последнее редактирование: Января 10, 2020, 23:32:52 от Medvedeff8 »
