Алексей, спасибо!
Напряжения в натуре и на схеме соответствуют +-5%. Но если нужно - сделаю 10-й обмер и впишу в схему.

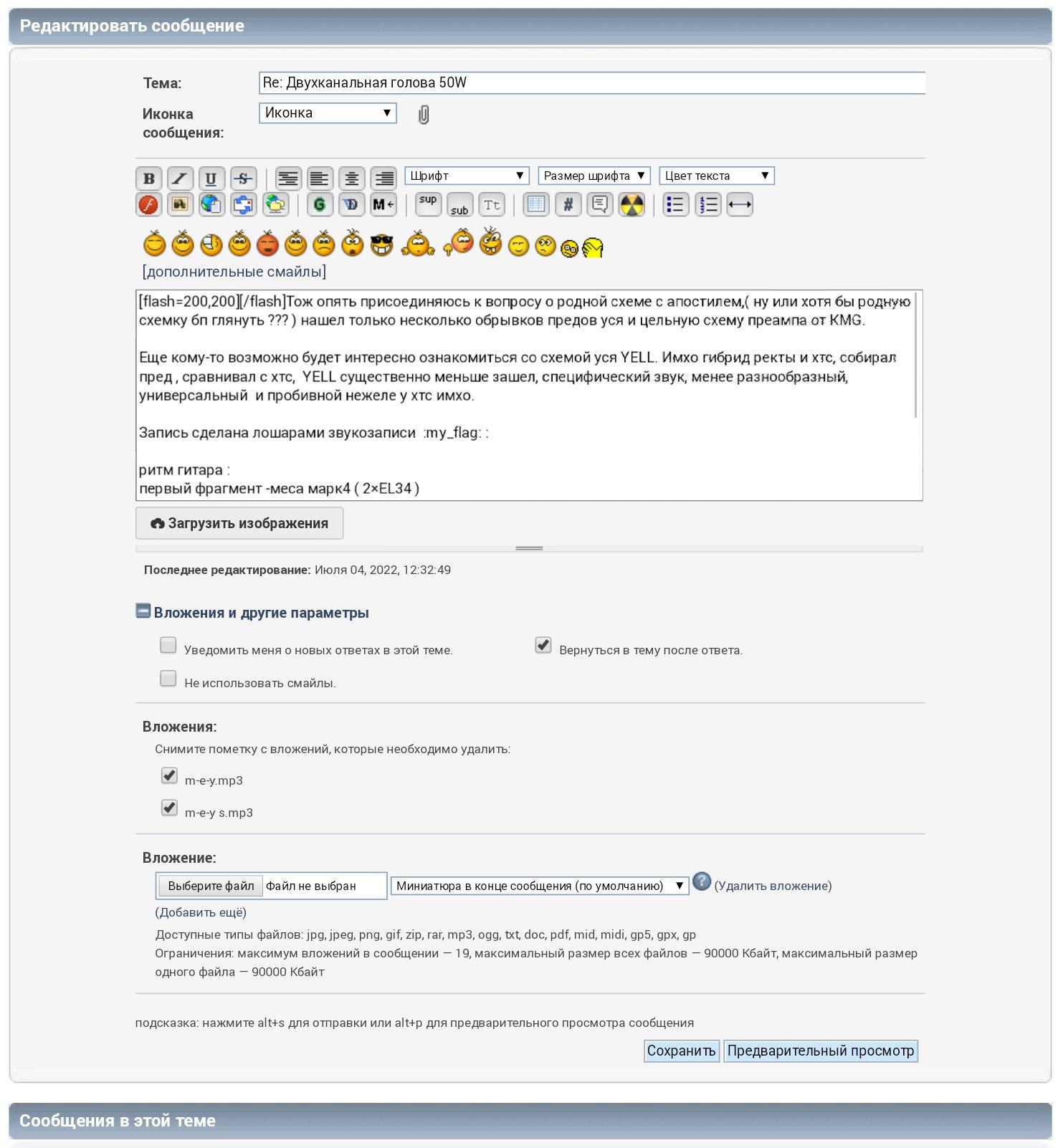

Шум могу записать только на телефон, а как его до Вас донести? В ютюб выкладывать? Я никогда звуковой файл на форуме не выкладывал. Подскажите, плиз.
Лейка - огонь, да... Как и монтаж.-да, мне тоже нравится
.
На самом деле монтаж и компоновка только выглядят такими рукожопыми. Там уже всё перелопачено на 10 раз и оптимизировано.
Например в петле и в первых каскадах обоих каналов - все проводники - это длины выводов самих элементов. И дальше по тракту тоже всё укорочено по максимуму. На лейках тех же фендеров соплей в 10 раз больше, чем у меня.
От оригинала компоновка радикально отличается только в одном. В родном усилке ВСЕ мелкие лампы стоят в ряд. И лампа петли - последняя (у меня есть хорошие фотографии кишков оригинала).И от этой лампы по диаганали через всё шасси идут провода к разъёмам и регуляторам петли.
У меня наебарот. Лампа петли стоит у разъёмов и регуляторов петли, и к ней идут сравнительно длинные провода с выходов чистого и грязного.
Плата блока питания такая огромная потому что все конденсаторы фильтров изначально стояли на ней, потом я их перенёс к соответствующим каскадам, поэтому они так коряво стоят.
Место соединения "земли" с шасси - обозначено на фото белой стрелкой (возле больших конденсаторов фильтра).
Пока ставите опыты - подтяжку уберите, два по сто закрывают 99% проблем, на этапе отладки только мешает. - Вы имеете в виду убрать подъём накала и посадить на землю через 100- омные резисторы?
В оригинале так и есть, и я так пробовал. Только вот опасаюсь за лампы - на трех триодах по 200В на катодах (там стоят 12АХ7, но говорят, что и их прошибает). Хотя я могу понизить слегка анодку, переключив выпрямление на кенотроны.
Выходные и ФИ приземлю - это первое, что я сделаю, как доберусь до усилителя. Молю ламповых богов, чтобы на этом всё закончилось. Ибо затянулся процесс неимоверно, никогда столько не боролся с косяками. Жена уже воет, стройку забросил со своим усилителем...
На цвета на картинке особо не смотрите - это я обозначил локальные земли каскадов, чтобы не запутаться.
Вообще сейчас земли соединены полушиной-полузвездой. Хотя, пробовал и так и так в чистом виде. По-моему вообще нет никаких отличий. Место соединения с шасси - тоже никак не влияет.
Короче, план есть - буду копать.
ПС. Могу ещё вот такое фото компоновки выложить для понимания глубины проблемы:
