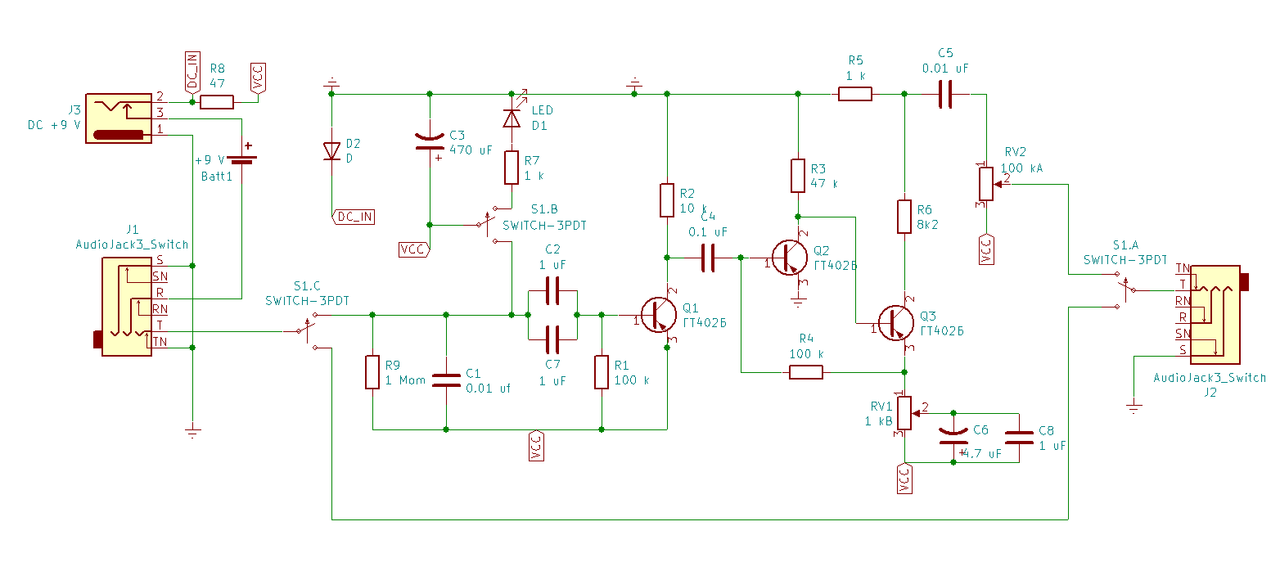

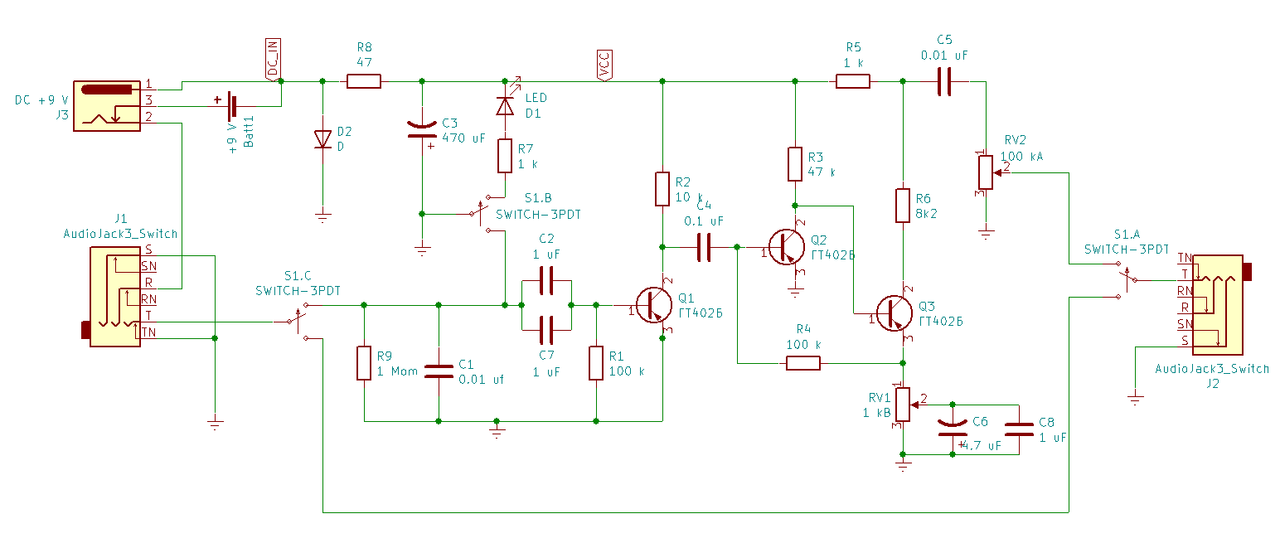

Мужики, собрал фузз фейс на МП41А, усиление у первого 70, у второго 100, это если мерить обычным тестером как кремниевые транзисторы, в реальности наверняка меньше усиление. Но, уровня перегруза мне в принципе хватает, звук очень нравится. Сделал с негативной землёй по этой схеме

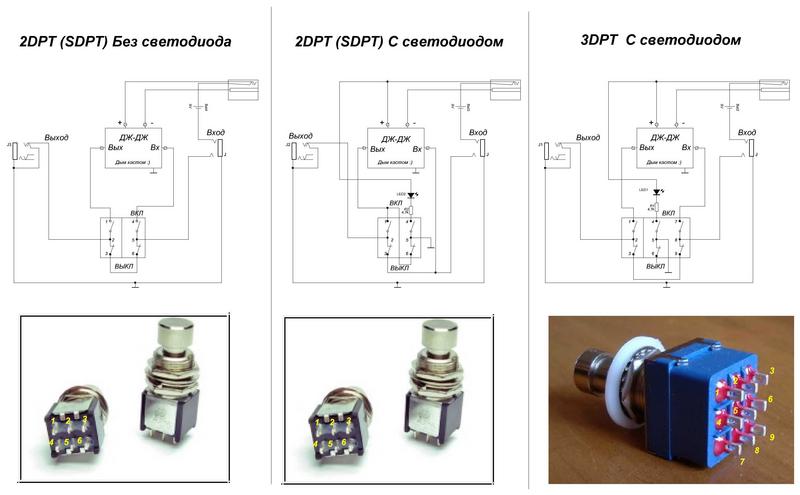

Возникла проблема с кнопкой. Девяти контактной кнопки не имею, сделал на шестиконтактной со светодиодом по второму варианту
На перегрузе звучит отлично, но при переключении кнопкой на чистый, вместо чистого получается хрипящий подгруженный звук который как бы обрывается при уменьшении амплитуды колебания струн. Т.е. чистый звук как бы не чистый, а подгруженный, но не как на перегрузе, а другой и звук обрывается резко, как бы хрюкающий, светодиод горит как положено, при перегрузе. Без светодиода по второму варианту звук на чистом остаётся таким же хрюкающим. В чём дело не пойму, может нельзя делать такую распайку при негативной земле?
Пробовал без светодиода по первому варианту, там чистый отличный, при этом подкидывал светодиод отдельно к плюсу и минусу на плате, чистый не портится, перегруз тоже нормальный.
Не пойму в чём дело, может из за негативной земли вариант со светодиодом при шестиконтактной кнопке и не должен нормально работать, может там пролазят искажения в чистый канал, т.к. в схему перегруза при чистом также идёт сигнал и искажения как то пролазят через землю на выход? И тогда нужна только девятиконтактная кнопка для подключения светодиода по третьему варианту?
